PHILCO PLD2413HT

Advertencia: modificar parámetros del menú de servicio sin criterio técnico puede dejar el TV inoperable. Si vas a tocar valores, registrar los originales.

Con el televisor encendido, presionar MENU.

Entrar a SONIDO → BALANCE y dejar BALANCE = 0.

Ubicarse sobre “Balance” sin presionar OK e ingresar 1 9 6 9.

Aparece una “M” en la esquina superior izquierda. Presionar nuevamente MENU para abrir el menú de servicio.

Para salir, apagar el equipo con Power off.

Nota: Este acceso también se utiliza para tareas como actualización por USB, reset interno y ajustes de fábrica.

Precaución: el service menu está pensado para diagnóstico y configuración interna. No realizar cambios “a ciegas”.

Abrir MENU con el TV encendido.

Ir a Sonido y seleccionar Balance; ajustar a 0.

Sin presionar OK, posicionarse sobre Balance y tipear 1969.

Se muestra la letra M en pantalla; presionar MENU para visualizar el menú de servicio.

Salir apagando con Power off.

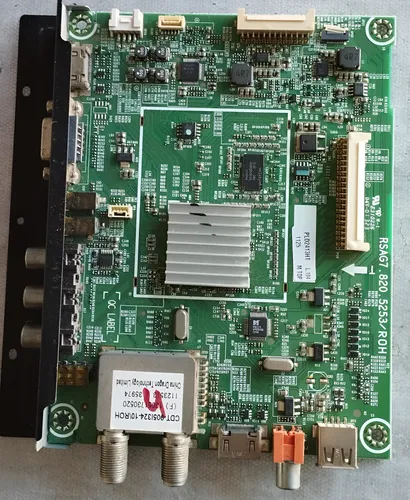

Nota: Método reportado para equipos con plataforma MSD1309BT y mainboard RSAG7.820.5253.

Un reset restaura parámetros de fábrica. Luego del reinicio se debe repetir la configuración inicial del televisor.

Por menú de usuario: presionar MENU y entrar a CONFIGURACIÓN → RESTAURAR PARÁMETROS FÁBRICA.

Confirmar en ACEPTAR. El TV se reinicia y vuelve a estado “de caja”.

Por menú service: ingresar al service menu (SONIDO → BALANCE=0, sobre Balance sin OK, secuencia 1969, aparece “M”, luego MENU).

Dentro del service menu, ejecutar CLEAR UNPROTECTLY y confirmar con Cursor Derecha (RESET).

Nota: Antes de resetear, considerar que se pierden configuraciones del usuario (canales, ajustes, etc.).

Este procedimiento deja el equipo con parámetros originales. Al finalizar, se debe completar la puesta en marcha inicial.

Ruta usuario: MENU → CONFIGURACIÓN → RESTAURAR PARÁMETROS FÁBRICA → aceptar.

Esperar el reinicio del TV y luego realizar la configuración inicial.

Ruta service: abrir el service menu (Balance=0, posicionarse sin OK, marcar 1969, aparece “M”, luego MENU).

Aplicar CLEAR UNPROTECTLY y ejecutar con Cursor Derecha (RESET).

Nota: Si el equipo presenta fallas de software, este reset puede ayudar; si la falla es de hardware, no la corrige.

Puede ser necesario cambiar el logo luego de reemplazar mainboard, reinstalar firmware o cargar datos de memoria.

Ingresar al menú de servicio usando: MENU → SONIDO → BALANCE=0; sobre Balance sin OK, secuencia 1969; aparece “M”; presionar MENU.

Entrar a la ruta: Factory Menu → Funtion → Logo.

Cambiar la marca con ← / → sobre la opción “Logo”. Si no está el correcto, usar Welcome como genérico o Apagado.

Salir apagando el TV y volver a encender para aplicar el cambio.

Verificar en el arranque que el logo/marca se muestre como corresponde.

Nota: La disponibilidad de opciones de logo puede variar según firmware y configuración de fábrica.

Ajuste utilizado cuando el equipo arranca con logo incorrecto después de cambios de placa o trabajos de software.

Abrir el service menu con el método: Balance en 0, posicionarse sin OK, ingresar 1969, aparece “M”, luego MENU.

Ir a Factory Menu → Funtion → Logo usando las flechas del control.

Seleccionar la marca deseada con izquierda/derecha. Alternativas mencionadas: Welcome (genérico) o Apagado.

Cerrar el menú apagando el TV y encender nuevamente para confirmar el cambio.

Comprobar en el arranque que el logo ya se muestre correctamente.

Nota: Si el menú no muestra la opción Logo, suele depender de la variante de firmware instalada.

Síntoma: en modo TV cable, algunos canales aparecen en blanco y negro e indican norma NTSC.

Seleccionar el canal que se ve en B/N y figura como NTSC.

Ir a MENU → Canal → Sintonía manual aire.

En el ítem Sistema, elegir Sistema PAL-N.

Presionar la tecla roja del control: el OSD muestra Guardando.

Salir presionando MENU tres veces.

Nota: Este ajuste aplica la norma correcta para el canal seleccionado en CATV.

Reporte: algunos canales de TV cable quedan en blanco y negro y se identifican como NTSC.

Ubicarse en el canal problemático (B/N / NTSC).

Abrir MENU y entrar a Canal → Sintonía manual aire.

En Sistema, seleccionar PAL-N.

Guardar con la tecla roja (OSD: “Guardando”).

Cerrar la configuración presionando MENU tres veces.

Nota: Ajuste reportado como solución directa para el canal afectado.

Síntoma: el TV se congela con RF digital, durante reproducción por USB (videos HD) y en algunos casos también por HDMI.

En la placa principal, colocar un capacitor SMD de 0,1 µF / 16V en la posición C318.

Nota: Ajuste reportado como solución para bloqueos intermitentes en distintas entradas (RF/USB/HDMI).

Reporte: el equipo se “clava” con señal digital RF, al reproducir videos HD por USB y, ocasionalmente, usando HDMI.

Agregar un capacitor SMD 0,1 µF / 16V en el punto C318 de la mainboard.

Nota: Intervención aplicada sobre la plaqueta principal (main) para estabilizar el funcionamiento.

En la fuente RSAG7.820.5258 (utilizada en equipos como PHILCO PLD2413HT), el control de corriente del backlight depende del integrado N834 (OZ9998AGN) y del circuito asociado al pin ISET.

Identificación: ubicar resistencias asociadas a ISET: R848 (12kΩ) y R862 (82kΩ) (valores reportados según versión).

Modificación recomendada: retirar R848 (12kΩ) y reemplazar por 22kΩ para una reducción más conservadora de corriente.

Alternativa mencionada: colocar 27kΩ en lugar de R848 (reduce más, pero puede impactar en brillo).

Verificación: controlar encendido estable del backlight y el nivel de brillo requerido.

Nota: Reducir corriente baja el estrés térmico y puede extender vida útil, pero implica menor brillo; evaluar en cada caso.

Se reporta que este modelo utiliza la fuente RSAG7.820.5258 con controlador de backlight OZ9998AGN. Es posible optimizar el sistema de iluminación ajustando de forma controlada la corriente de LEDs, reduciendo el estrés térmico y mejorando la confiabilidad del backlight.

El fundamento indicado es que el valor resistivo asociado al control de corriente define la corriente máxima de las cadenas. Un valor de corriente elevado incrementa temperatura y acelera fallas prematuras; al aumentar la resistencia equivalente se reduce la corriente del backlight.

Nota: La modificación debe ser evaluada por el técnico, verificando brillo y estabilidad del encendido.

Tensiones medidas en HOT/COLD GROUND y puntos del driver de LEDs OZ9998 (referencia para diagnóstico de encendido, standby y backlight).

HOT GROUND: C810: 287.0V (298.1V Stby) · VD927: 252.7V (258.5V Stby) · VD928: 252.7V (258.5V Stby) · VD933: 18.91V (14.35V Stby)

COLD GROUND: VD945: 12.15V (12.16V Stby) · VD947: 12.15V (12.16V Stby) · VD811: 29.74V (VLED)

N834 OZ9998: Pin1 = 3.30V · Pin10 = 1.26V · Pin17 = 5.00V · Pin19 = 12.15V

Nota: Usar estas referencias para comparar contra valores reales del equipo bajo prueba (normal vs standby).

Caso reportado: fuente con daño severo (placa ennegrecida). Se detallan componentes hallados defectuosos y el componente final que impedía el arranque.

Componentes defectuosos informados: Fusible · C804/C803 (470pF/400V) · N931 (NCP1271) · N932 (PC817) · N933 (TL431) · V931 (FQPF3N80C) · R940 (75Ω) · R939 (27Ω) · VD935 (1N4148) · R943 (1.6kΩ, reemplazada por 1.5kΩ) · R942A (0.47Ω/2W) · R851 (0Ω) · pista quemada en optoacoplador (pin 3)

Observación adicional: se verificó que C946 no viene montado en esta fuente (solo pads), comparando con imágenes de la misma fuente.

Causa final detectada: C949 (1nF / 50V) en corto. Tras reemplazarlo, la fuente inició correctamente.

Nota: Aporte útil para fallas post-descarga: además de lo evidente, revisar capacitores pequeños como C949.

Síntoma reportado: al enchufar, LED frontal quedaba azul fijo y el equipo no reaccionaba al encendido.

Reemplazar capacitores del secundario C941 y C942 (1000 µF / 25V) por 1000 µF / 35V.

Resultado informado: LED volvió a rojo (stand-by) al enchufar y al encender pasó a azul, quedando el televisor operativo.

Nota: Usar capacitores con margen de tensión mayor puede mejorar tolerancia, respetando capacitancia y calidad.

Falla reportada: LED frontal parpadea y la fuente oscila; VD945/VD947 varían aproximadamente entre 9.5V y 12.3V.

Diagnóstico: se revisaron capacitores sin resolver. Luego se detectó comportamiento anómalo en VD933 (etapa primaria), con tensión inestable entre ~3.5V y 7V, indicando posible fuga.

Función descrita: VD933 rectifica la línea VCC y junto a C935 alimenta a N931 (NCP1271).

Solución aplicada: reemplazar VD933. Resultado informado: VCC3 quedó estable (~18.2V) y VD945/VD947 en ~12.1V, eliminando la oscilación.

Nota: Aporte útil cuando la fuente “late” o entra/sale de protección: revisar VD933 y el circuito de VCC del primario.
