PHILCO PLD2414HT

Advertencia publicada: cambiar configuraciones internas sin comprender su función puede causar daños permanentes. Accedé al menú sólo si estás capacitado.

Encender el televisor.

Presionar MENU.

Entrar en SONIDO y ubicar BALANCE.

Dejar Balance en 0.

Pararse sobre Balance sin presionar OK.

Ingresar la secuencia 1 9 6 9 hasta ver la “M”.

Presionar MENU y se mostrará el MENU de SERVICE.

Para salir, apagar con Power off.

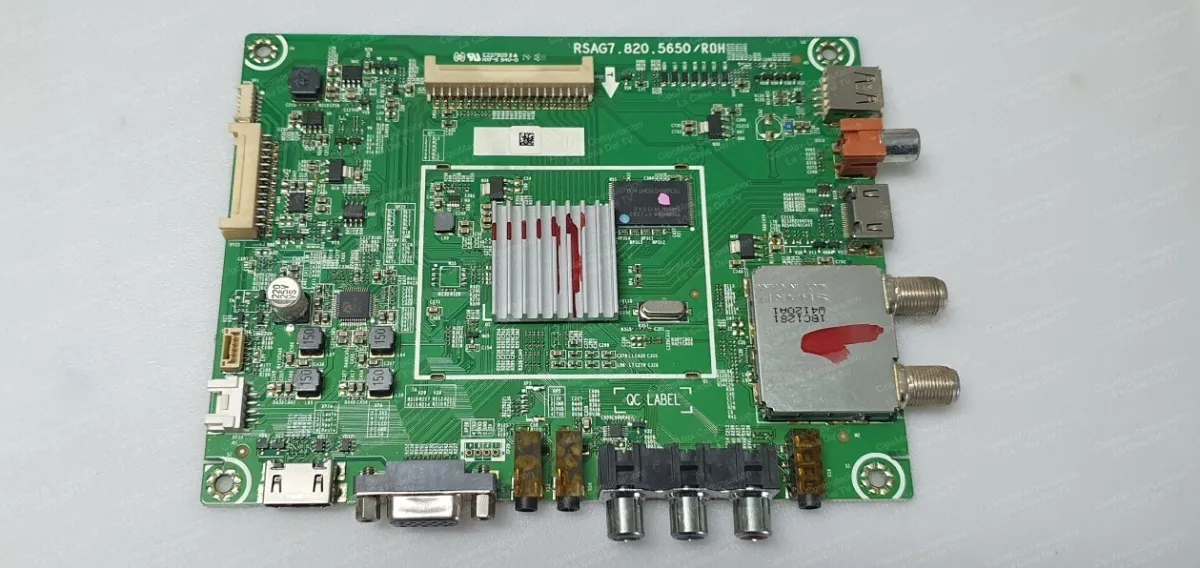

Nota: El método mostrado corresponde a la familia MSD6308 y se repite en placas RSAG7.820.5650 / RSAG7.820.6141.

El texto describe el reset como una restauración completa: elimina datos/ajustes y deja el equipo como al salir de fábrica.

Opción 1 (Menú de usuario): ingresar a MENU.

Ir a Configuración → Restaurar parámetros de fábrica.

Confirmar (Aceptar) y esperar el reinicio del TV.

Luego del reinicio, realizar la configuración inicial.

Opción 2 (Menú Service): ingresar al Service con el método Balance en 0 + 1 9 6 9.

Dentro de Service, seleccionar Init → Unprotected Clear → OK.

El TV reinicia nuevamente tras ejecutar el clear.

Nota: Antes del reset, considerar respaldo de configuración si corresponde (el procedimiento borra ajustes).

Se indica que, tras cambiar mainboard, reinstalar firmware o reemplazar datos de memoria, puede ser necesario ajustar el logo del equipo.

Ingresar al Menú Service (método Balance en 0 + 1 9 6 9).

Ir a la ruta: Factory Menu > Options > Logo.

Buscar la marca correcta con flechas izquierda/derecha sobre la opción “Logo”.

Si no aparece el logo requerido, elegir Welcome (genérico) o Apagado.

Salir del menú apagando el TV con el control remoto y encender nuevamente.

Verificar en el arranque que el logo/marca quedó aplicado.

Nota: El contenido aclara que algunas variantes permiten elegir “Welcome” como logo genérico cuando no está la marca exacta.

Se informa que este modelo utiliza la fuente RSAG7.820.5258, que incorpora el controlador de backlight OZ9998AGN. En esa fuente es posible ajustar la corriente de LEDs modificando el circuito que define la corriente máxima, reduciendo estrés térmico y mejorando la confiabilidad del backlight.

El texto sugiere revisar el informe técnico completo (con fundamento, análisis y procedimiento recomendado) dedicado a la fuente RSAG7.820.5258 y el controlador OZ9998AGN.

Nota: La correcta aplicación del ajuste contribuye a estabilizar el backlight y prolongar la vida útil de los LEDs.

En la fuente RSAG7.820.5258, el control de corriente del backlight está a cargo del integrado N834 – OZ9998AGN. Se describe que la corriente se define por resistencias asociadas al pin ISET (pin 11), y que aumentar la resistencia equivalente reduce la corriente de las cadenas LED.

Localizar las resistencias vinculadas a ISET: R848 (12kΩ) y R862 (se menciona 82kΩ o 200kΩ según versión).

Retirar la resistencia R848 de 12kΩ.

Reemplazar R848 por 22kΩ (se propone como ajuste conservador).

Alternativa citada: usar 27kΩ, aunque se menciona que 22kΩ equilibra brillo y confiabilidad.

Tras el cambio, verificar el nivel de brillo y la estabilidad del backlight.

Evitar reducciones excesivas que afecten uniformidad de imagen (recomendación indicada en el texto).

Nota: El informe aclara que la modificación es orientativa y debe evaluarse por el técnico; bajar corriente reduce brillo del backlight.

Se publican tensiones de referencia en HOT/COLD GROUND y valores puntuales del driver de LEDs OZ9998 (útiles para diagnóstico de standby, encendido, imagen y backlight).

HOT GROUND
C810: 287.0V (298.1V Stby)
VD927: 252.7V (258.5V Stby)
VD928: 252.7V (258.5V Stby)
VD933: 18.91V (14.35V Stby)

COLD GROUND
VD945: 12.15V (12.16V Stby)
VD947: 12.15V (12.16V Stby)
VD811: 29.74V VLED

N834 OZ9998
Pin1 = 3.30V
Pin10 = 1.26V
Pin17 = 5.00V
Pin19 = 12.15V

Nota: Los valores listados fueron presentados como referencia (funcionamiento normal y stand-by) para comparar durante diagnóstico.

Caso reportado: TV LED PHILCO 2414HT con falla por descarga atmosférica. Se menciona la fuente RSAG7.820.5258 con placa muy dañada (ennegrecida).

Componentes encontrados defectuosos (según reporte):
Fusible
C804, C803: 470pF / 400V
N931: NCP1271
N932: PC817
N933: TL431
V931: FQPF3N80C
R940: 75Ω
R939: 27Ω
VD935: 1N4148
R943: 1.6kΩ (se reemplazó por 1.5kΩ por recomendación)
R942A: 0.47Ω / 2W
R851: 0Ω
Pista quemada en el optoacoplador, pin 3

Se agrega que se confirmó que C946 no viene montado (solo pads), y que el componente que finalmente impedía el arranque era C949 (1nF / 50V) en corto. Tras reemplazar C949, la fuente arrancó correctamente.

Nota: El mismo aporte comenta que un manual de servicio de BGH BLE2413A sería muy similar a este equipo, con diferencias mínimas.

Experiencia compartida: al enchufar el televisor, el LED frontal quedaba azul fijo y el equipo no respondía al encendido.

Solución aplicada: reemplazar los capacitores del secundario C941 y C942 (1000 µF / 25 V) por 1000 µF / 35 V. Se indica que se usaron 35 V por disponibilidad y por mayor margen de trabajo.

Resultado reportado: luego del cambio, al enchufar el equipo el LED pasó a rojo (stand-by) y al encender cambió a azul, funcionando normalmente.

Nota: El caso se publica como referencia práctica para fallas de arranque/stand-by en esta fuente.

Falla descrita: LED frontal titila y la fuente presenta oscilación; tensiones en VD945 y VD947 varían aproximadamente entre 9.5 V y 12.3 V.

Diagnóstico: tras reemplazar capacitores y continuar mediciones, se detectó comportamiento anómalo en VD933 (etapa primaria). Se explica que VD933 rectifica la línea VCC y trabaja con C935 para alimentar a N931 (NCP1271). En funcionamiento, VD933 mostró tensión inestable entre 3.5 V y 7 V (condición de fuga).

Solución reportada: reemplazar VD933. Resultado: VCC3 estable alrededor de 18.2 V, sin oscilación y con VD945/VD947 ≈ 12.1 V. El equipo volvió a funcionar.

Nota: El aporte se publica como referencia para casos donde la fuente “sube y baja” tensión y el LED parpadea.

Pregunta publicada (sin respuesta técnica en el texto provisto): “¿Cómo hacemos si el TV dejó de responder al control remoto? Compré otro control y hace lo mismo, dejó de reconocerlo. RSAG7.820.6141”.

Nota: No se incluyó un procedimiento/solución en el contenido crudo compartido para esta consulta.
