PHILCO PLD3213HT

Advertencia: modificar parámetros del menú de servicio sin conocer su función puede dejar el TV inoperable. Si vas a cambiar valores, registrá los originales.

Encender el televisor.

Presionar MENU.

Ir a SONIDO → BALANCE y dejar Balance en 0.

Ubicarse sobre Balance (sin presionar OK) e ingresar la secuencia 1 9 6 9.

En la esquina superior izquierda aparece una “M”. Presionar MENU para abrir el Service Menu.

Para salir, presionar Power off.

Nota: Este acceso se reutiliza en varios procedimientos (reset interno, cambio de logo y actualización por USB).

Restablecer a fábrica elimina configuraciones del usuario. Tras el reinicio, el TV requiere repetir la configuración inicial.

Presionar MENU.

Ir a CONFIGURACIÓN.

Seleccionar RESTAURAR PARÁMETROS FÁBRICA.

Confirmar ACEPTAR. El televisor se reinicia y luego se realiza la configuración inicial.

Con el TV encendido, presionar MENU y entrar a SONIDO → BALANCE.

Dejar Balance en 0 y posicionarse sobre el ítem sin presionar OK.

Marcar 1 9 6 9 para habilitar el modo de fábrica (aparece la “M”).

Presionar MENU para ver el Service Menu.

Seleccionar CLEAR UNPROTECTLY y ejecutar Cursor Derecha (RESET).

Nota: Antes del reset por Service Menu, conviene anotar valores si el equipo fue ajustado por un técnico.

Este ajuste se usa cuando el logo queda incorrecto luego de cambiar mainboard, reinstalar firmware o reemplazar datos de memoria.

Entrar al menú de fábrica: MENU → SONIDO → BALANCE (en 0), pararse en Balance sin OK y marcar 1 9 6 9.

Verificar la “M” en pantalla y presionar MENU para abrir el Service/Factory Menu.

Navegar a: Factory Menu > Funtion > Logo.

En el ítem Logo, buscar la marca correcta usando ← / →.

Si el logo deseado no aparece, se puede elegir Welcome como “logo genérico” o Apagado.

Salir apagando el TV desde el control (Power off) y volver a encender.

Comprobar en el arranque que el logo/marca haya quedado aplicado.

Nota: La disponibilidad de marcas/entradas puede variar según la versión de firmware o la configuración de la placa.

Síntoma: en modo TV CABLE, algunos canales aparecen en blanco y negro y el TV muestra norma NTSC.

Seleccionar el canal que se ve en blanco y negro y figura como NTSC.

Ingresar a MENU → Canal → Sintonía manual aire.

En el ítem Sistema, seleccionar Sistema PAL-N.

Presionar la tecla roja del control remoto (en pantalla indica Guardando).

Presionar MENU tres veces para salir de la configuración.

Nota: Este ajuste cambia la norma del canal afectado dentro de la configuración manual.

Síntoma reportado: el TV se bloquea con señal de RF digital, al reproducir videos HD por USB y, en algunos casos, también por HDMI.

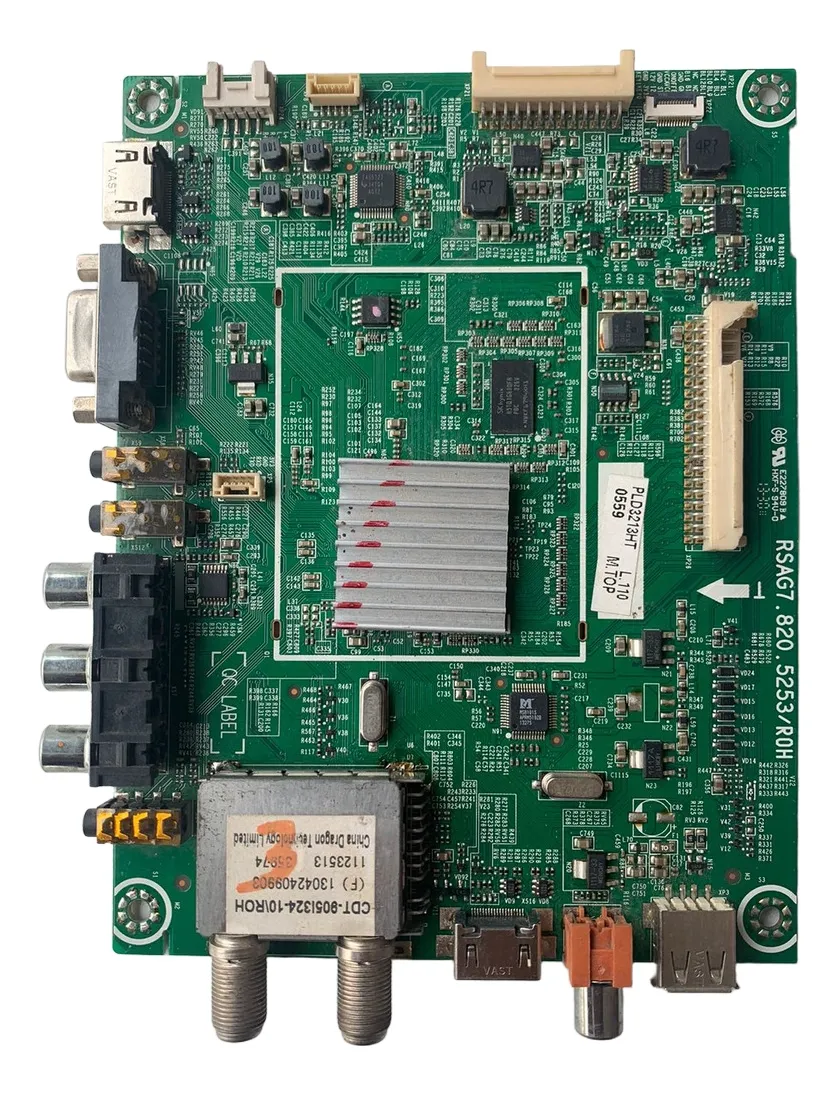

En la plaqueta principal, ubicar la posición C318.

Colocar un capacitor SMD 0,1µF / 16V en C318.

Nota: La corrección indicada apunta a estabilizar el funcionamiento en escenarios donde el sistema se congela o queda sin respuesta.

Mediciones orientativas (HOT GROUND / COLD GROUND) y valores sobre el controlador de backlight AP3843CP-E1 (N901).

HOT GROUND — C810: 289.5V (301.0 Stby)

HOT GROUND — C811: 289.5V (301.0 Stby)

HOT GROUND — VD822: 17.3V (16.3V Stby)

HOT GROUND — VD804: 143.6V (143.3V Stby)

COLD GROUND — VD817: 12.1V (12.1V Stby)

COLD GROUND — VD819: 12.1V (12.1V Stby)

COLD GROUND — VD816: 89.8V a 90.7V

COLD GROUND — VD902: 129.1V a 140.3V

V2+: 129.1V a 140.2V / V2-: 3.10V a 6.54V

AP3843CP-E1 (N901) — PIN1: 2.50V

AP3843CP-E1 (N901) — PIN7: 12.0V

AP3843CP-E1 (N901) — PIN8: 5.00V

Nota: Estos valores sirven como comparación rápida para detectar desvíos de tensión, protecciones o salidas inestables.

Se describe el circuito de arranque suave y cómo puede generar inestabilidad con el paso del tiempo (según estado de componentes).

Funcionamiento (encendido): con la fuente desenchufada y descargada, el capacitor C863 arranca sin carga. Al conectar a la red, si todo está normal, la fuente comienza a levantar tensiones en la etapa secundaria (principalmente líneas de 60V y 12V).

En ese instante, C863 se carga a través del diodo “1” de VD821. La corriente de carga circula por ese diodo y también por el diodo del optoacoplador N808, cuyo ánodo está vinculado al positivo de la fuente mediante R851. Al energizarse, el diodo de N808 produce un “freno” inicial sobre el funcionamiento de la fuente, que se libera gradualmente a medida que C863 completa su carga.

Cuando C863 ya está cargado, deja de demandar corriente por esas ramas y la regulación queda en modo normal bajo el control del integrado N807. En condiciones estables, la tensión en C863 queda aproximadamente 600–700 mV por debajo del cátodo del optoacoplador N808, por la caída de tensión del diodo VD821.

Con el tiempo: dependiendo de la capacidad real y de la fuga del capacitor C863, puede descargarse lentamente. Al bajar su carga, vuelve a pedir corriente a través del diodo “1” de VD821 y del diodo de N808, lo que puede traducirse en inestabilidad del sistema de control.

Para evitarlo, la resistencia R820 (10 kΩ) mantiene C863 permanentemente cargado desde la línea de 12V. Esa tensión es mayor que la presente en el ánodo del diodo “1” y en el cátodo de N807, pero como el diodo “1” queda polarizado en inversa, no afecta el cátodo de N807 y la regulación se mantiene bajo su mando.

Al desconectar: cuando el televisor se desenchufa y la línea de 12V cae a cero, C863 se descarga por el diodo “2” de VD821. Por la barrera del diodo, puede quedar una carga residual de ~600–700 mV. Allí vuelve a actuar R820, descargando por completo C863 para que el circuito de arranque suave trabaje correctamente en el siguiente encendido.

Fallas típicas reportadas: si R820 (10 kΩ) se abre o se desvaloriza, el control se vuelve inestable y la fuente puede dañarse durante el uso. Si C863 se pone en corto, arrastra a masa (a través del diodo “1” de VD821) los cátodos de N808 y N807, provocando bloqueo de la fuente. En ese caso, en la salida de 12V puede medirse aproximadamente 3.4V.

Nota: Este aporte se orienta a diagnóstico: comparar síntomas y mediciones antes de reemplazar componentes.

Se indica un ajuste para reducir la corriente del backlight modificando la resistencia de sensado asociada al controlador AP3843.

Localizar la resistencia de sensado: R934 — 16Ω.

Para reducir la corriente del backlight: reemplazar R934 (16Ω) por 20Ω.

Luego del cambio, comprobar estabilidad del backlight y el nivel de brillo resultante.

Evitar una reducción excesiva si la imagen queda demasiado oscura: buscar equilibrio entre brillo y confiabilidad.

Nota: La disminución de corriente reduce temperatura y estrés térmico, pero también baja el brillo. Evaluar caso por caso.
