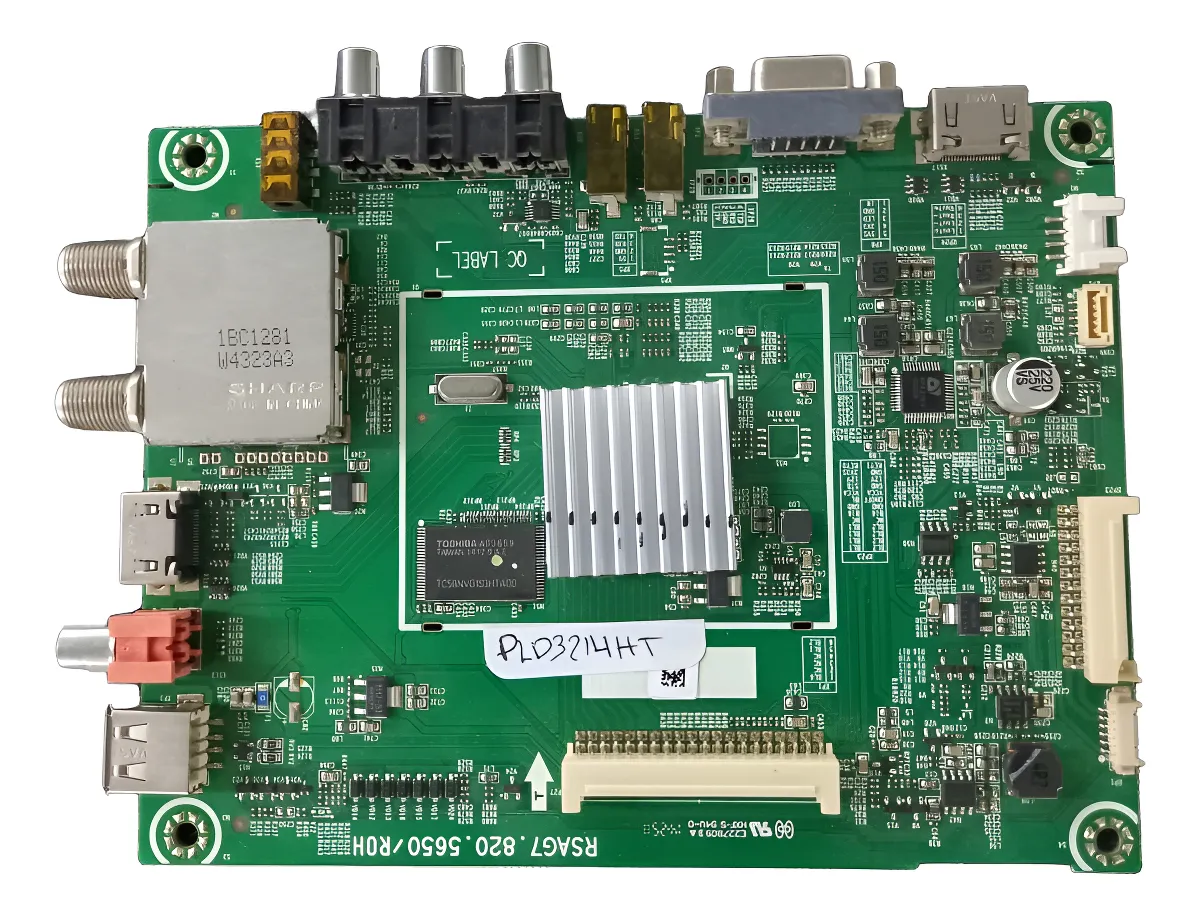

PHILCO PLD3214HT

Advertencia: modificar opciones de fábrica sin entender la función puede generar fallas permanentes. Si vas a cambiar parámetros, registrar valores antes.

Encender el televisor.

Presionar MENU y entrar en SONIDO → BALANCE.

Dejar Balance en 0, posicionarse sobre “Balance” y no presionar OK.

Ingresar la secuencia 1 9 6 9. Aparece una “M” en la esquina superior izquierda.

Presionar MENU otra vez para abrir el MENU de SERVICE. Para salir, usar Power off.

Nota: Este acceso se usa para actualizar firmware desde service, ejecutar reset “Unprotected Clear” y ajustar el logo.

Se reportan dos métodos: desde el menú del usuario o desde el menú de service (Unprotected Clear).

Método 1 — Menú de usuario

Ingresar al MENU.

Ir a Configuración → Restaurar parámetros de fábrica.

Aceptar: el TV se reinicia y luego se debe completar la configuración inicial.

Método 2 — Menú de service

Entrar a service (Balance=0 + 1 9 6 9) y abrir con MENU.

Seleccionar Init → Unprotected Clear → OK. El televisor reinicia nuevamente.

Nota: Luego del reset, se realiza el asistente de configuración como cuando el equipo era nuevo.

Se indicó que el cambio de logo puede ser necesario tras reemplazar mainboard, reinstalar firmware o trabajar con datos de memoria.

Ingresar al menú de service (Balance=0 + 1 9 6 9) y abrirlo con MENU.

Ir a la ruta: Factory Menu → Options → Logo.

Buscar la marca moviendo izquierda/derecha sobre “Logo”. Si no aparece, se mencionó usar Welcome como logo genérico o Apagado.

Salir apagando el TV y encenderlo nuevamente.

Verificar el logo al encender.

Nota: La disponibilidad de logos puede variar según el firmware instalado.

Se publicaron mediciones HOT/COLD y valores del controlador de backlight N901 (AP3843CP-E1) para diagnóstico de encendido, standby, falta de imagen o backlight.

HOT GROUND: C810 289.5V (301.0 Stby) · C811 289.5V (301.0 Stby) · VD822 17.3V (16.3V Stby) · VD804 143.6V (143.3V Stby)

COLD GROUND: VD817 12.1V (12.1V Stby) · VD819 12.1V (12.1V Stby) · VD816 89.8V a 90.7V · VD902 129.1V a 140.3V

Backlight: V2+ 129.1V a 140.2V · V2- 3.10V a 6.54V

N901 (AP3843CP-E1): Pin1 2.50V · Pin7 12.0V · Pin8 5.00V

Nota: En “HOT GROUND” hay tensión de red. Medir con instrumental y precaución.

Se compartió una explicación detallada del circuito de arranque suave de esta fuente, señalado como punto crítico por fallas de encendido, inestabilidad y bloqueos.

Cómo opera: con la fuente desenchufada y descargada, el capacitor C863 está descargado. Al conectar el TV a la red, si todo está correcto, la fuente inicia y eleva tensiones en el secundario (principalmente líneas de 60 V y 12 V). En ese instante, C863 comienza a cargarse a través del diodo “1” de VD821. La corriente de carga pasa por ese diodo y también por el diodo del optoacoplador N808, cuyo ánodo está al positivo mediante R851. Como resultado, el diodo del N808 se activa y genera un “freno” inicial en el funcionamiento, que se va liberando a medida que C863 se carga.

Cuando C863 queda completamente cargado, deja de demandar corriente por esos diodos y el control normal de regulación queda en manos del integrado N807. En esas condiciones se indicó que la tensión en C863 queda aprox. 600 a 700 mV por debajo del cátodo del opto N808, por la caída propia del diodo VD821.

Con el tiempo (según capacidad real y fuga), C863 puede descargarse lentamente. Al hacerlo, vuelve a solicitar una pequeña corriente por el diodo “1” de VD821 y el diodo de N808, lo cual puede introducir inestabilidad en la regulación. Para prevenir ese comportamiento, la resistencia R820 de 10 kΩ se encarga de mantener a C863 cargado desde la línea de 12 V. Esa tensión es mayor que la del ánodo del diodo “1” y el cátodo de N807, pero como el diodo “1” está polarizado en inversa, no afecta al cátodo de N807 y la regulación se mantiene estable.

Al desconectar: cuando se desenchufa y la línea de 12 V cae a cero, C863 se descarga por el diodo “2” de VD821. Debido a la barrera del diodo puede quedar una carga remanente de 600 a 700 mV. Allí vuelve a actuar R820, descargando completamente C863 para que quede totalmente vacío antes del próximo encendido.

Fallas típicas reportadas: si R820 se abre o se desvaloriza, el control se vuelve inestable y la fuente puede dañarse durante el funcionamiento. Si C863 entra en corto, deriva a masa (a través del diodo “1” de VD821) los cátodos de N808 y N807, provocando el bloqueo. En ese escenario se mencionó medir cerca de 3.4 V en la salida de 12 V. También se reportaron reparaciones reales con R820 defectuosa y varias con C863 en corto.

Nota: Si la fuente arranca “a medias” o se inestabiliza al cabo de un rato, revisar especialmente R820 y el estado de C863.

Se explicó que en la fuente RSAG7.820.5268 la corriente del backlight la define el lazo de control del driver N901 (AP3843). Una corriente alta incrementa el estrés térmico del conjunto de LEDs, reduce vida útil y puede adelantar fallas del backlight.

El ajuste propuesto consiste en aumentar la resistencia de sensado para que el AP3843 limite la corriente máxima, reduciendo energía por ciclo y mejorando estabilidad.

Identificar: localizar la resistencia de sensado del backlight R934 = 16Ω.

Modificar: reemplazar R934 (16Ω) por 20Ω para bajar la corriente.

Efecto: menor corriente en LEDs, menor temperatura y mayor confiabilidad del sistema de iluminación.

Consideraciones: evaluar el brillo final; evitar una reducción excesiva que deje la imagen demasiado oscura y verificar estabilidad luego del ajuste.

Nota: La modificación es orientativa y se debe decidir caso por caso. Menos corriente implica menos brillo.
