PHILCO PLD3216HI
Descargas PHILCO PLD3216HI: firmware USB/forzado, diagramas, manuales y dumps eMMC/EEPROM (PDF/ZIP)
Marca: PHILCO
Modelo: PLD3216HI

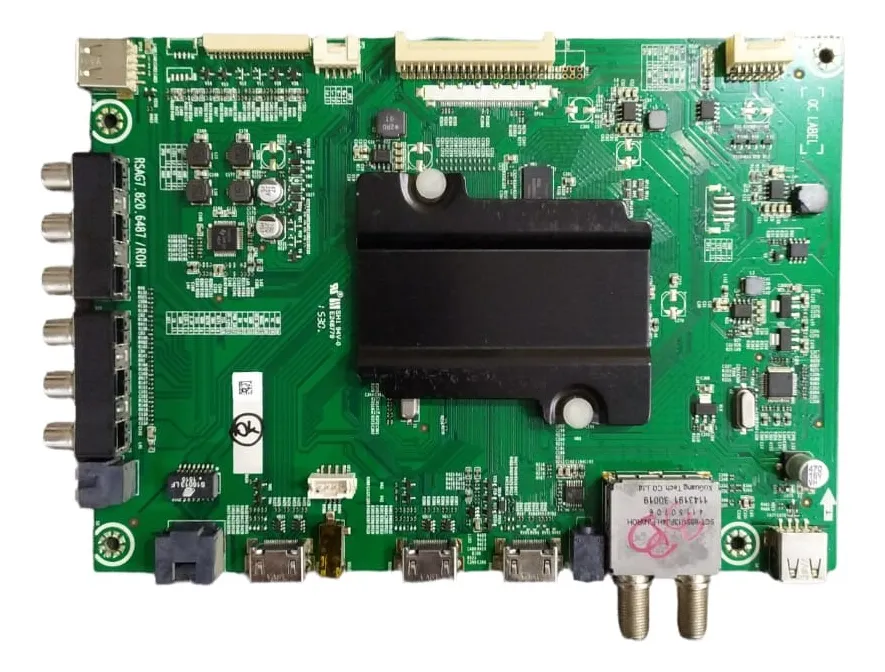

MainBoard: RSAG7.820.6487
PowerBoard: RSAG7.820.5268
Chasis: MTK5655
Descarga disponible a miembros con suscripcion activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, manuales y memorias
-
PHILCO PLD3216HI - Actualización de Firmware / USB -
Firmware RSAG7.820.6487
-
Firmware PHILCO PLD3216HI: Instalación Forzada!!
-
Firmware RSAG7.820.6487: Instalación Forzada!!
-
Diagrama — RSAG7.820.6487
-
Lista de componentes — RSAG7.820.6487
-
Diagrama — RSAG7.820.5268
-
Lista de componentes — RSAG7.820.5268
-
Datasheet — BOE HV320WXC-200 (Panel HE315GH-E72)
-
Manual Service — RSAG7.820.6487
-
Manual — Control URC2025 (código 2731)
-
PHILCO PLD3216HI - Datos de Memoria / PinOut / DUMP -
Datos de Memoria / DUMP — RSAG7.820.6487
Información técnica PHILCO PLD3216HI
Datos técnicos, placas, panel y documentación descargable
Info detallada
Ficha
Empresa / Marca
PHILCO
Modelo
PLD3216HI
Chasis
MTK5655
Matriz
HISENSE
Control remoto
EN2H27 / EN2H27N
Wifi
WU182-LO
Modelo compatible
NOBLEX 32LD879HI · JVC LT32DA765 · PIONEER PLE32HMS4 · SANYO LCE32IH16 · SANSEI TDS1632HI · ILO LDH32ILO6 · TONOMAC TO-3216-HDS
Placas y conectividad
MainBoard
RSAG7.820.6487
PowerBoard
RSAG7.820.5268
SoC
MEDIATEK MT5655
Panel Display
HISENSE HE315GH-E72 (BOE HV320WXC-200) · 1366×768 · 60Hz · LVDS (1 ch, 8-bit) · LVDS-30P1C8B-015D
Nota: la plataforma MTK5655 utiliza firmware USB (.pkg). Mantener pendrive sin archivos extra durante la carga.
Documentación técnica
Diagrama — RSAG7.820.6487
RSAG7.820.6487
Lista de componentes — RSAG7.820.6487
Part.Description.6487
Manual Service — RSAG7.820.6487
Manual_Service_6487
Diagrama — RSAG7.820.5268
RSAG7.820.5268
Lista de componentes — RSAG7.820.5268
Part.Description_5268
Datasheet — BOE HV320WXC-200 (Panel HE315GH-E72)
BOE_HV320WXC-200
Manual — Control URC2025 (código 2731)
Manual_URC2025-Eng-Span
Nota: en diagnósticos de fuente, la placa RSAG7.820.5268 cuenta con mediciones de referencia (HOT/COLD) publicadas en el contenido.
Firmware por USB — MTK5655 / PHILCO PLD3216HI (RSAG7.820.6487)
PHILCO PLD3216HI - Actualización de Firmware / USB
Actualización desde menú del TV (archivo .pkg)
Instrucciones de instalación con pendrive
- Descomprimir el .zip hasta obtener un archivo con extensión .pkg.
- Copiar el .pkg al pendrive y dejar el USB sin otros archivos.
- Conectar el pendrive a un puerto USB del televisor.
- Ingresar a MENU (engranaje) → TODO → SISTEMA → ACTUALIZAR desde USB y confirmar con Reiniciar.
- Al terminar, ejecutar Restaurar a valores de fábrica y completar la configuración inicial.
Recomendación: no cortar energía durante la carga del firmware.
-
MTK5655_32K370_J0724.zip (Descargas: No especificadas)
Descarga disponible a miembros con suscripcion activa
Firmware RSAG7.820.6487
Actualización por USB (archivos .pkg dentro del .zip)
Guía de actualización (parafraseada)
- Extraer el paquete .zip hasta obtener el archivo .pkg.
- Copiar el .pkg al pendrive (sin archivos adicionales).
- Con el USB conectado, ir a TODO → SISTEMA → Actualizar desde USB y confirmar el reinicio.
- Al finalizar, ejecutar Restaurar a valores de fábrica y completar el inicio.
Usar el firmware correcto para la variante del equipo (tamaño/pulgadas) antes de instalar.
- MTK5655_32K370_J0724.zip (352.94 MiB) (Descargado 1519 veces)Descarga disponible a miembros con suscripcion activa
- MTK5655_40K370_J0927.zip (352.95 MiB) (Descargado 372 veces)Descarga disponible a miembros con suscripcion activa
- MTK5655_40K390_J0720.zip (352.95 MiB) (Descargado 589 veces)Descarga disponible a miembros con suscripcion activa
- MTK5655_43K352_J0724.zip (352.95 MiB) (Descargado 418 veces)Descarga disponible a miembros con suscripcion activa
- MTK5655_48K390_J0727.zip (352.95 MiB) (Descargado 391 veces)Descarga disponible a miembros con suscripcion activa
- MTK5655_50K370_J0720.zip (353.47 MiB) (Descargado 957 veces)Descarga disponible a miembros con suscripcion activa
Firmware PHILCO PLD3216HI: Instalación Forzada!!
Instalación forzada por USB (upgrade_loader.pkg)
Instrucciones de instalación forzada (pendrive)
- Descomprimir el firmware hasta obtener upgrade_loader.pkg.
- Copiar upgrade_loader.pkg al USB (sin otros archivos).
- Apagar el TV desde el control remoto e insertar el pendrive en el puerto USB.
- Mantener presionado Power del control hasta que aparezca el mensaje de actualización en pantalla.
- Cuando termine, retirar el USB y realizar restauración a valores de fábrica desde TODO → SISTEMA.
Este modo se usa cuando el sistema no actualiza por el método normal.
-
MTK5655_32K370_J0724.zip (Descargas: No especificadas)
Descarga disponible a miembros con suscripcion activa
Firmware RSAG7.820.6487: Instalación Forzada!!
Instalación forzada por USB (upgrade_loader.pkg)
Guía de carga forzada (parafraseada)
- Extraer el .zip para dejar listo el archivo upgrade_loader.pkg.
- Copiar el .pkg al pendrive y conectar el USB con el TV apagado.
- Encender manteniendo Power del control remoto hasta que inicie “Software updating”.
- Esperar a que finalice y vuelva a la interfaz principal; luego retirar el USB.
- Ejecutar restauración de fábrica desde el menú del TV y completar el inicio.
Usar este método si el sistema quedó inestable o no permite actualización desde menú.
- MTK5655_32K370_J0724.zip (Descargas: No especificadas)Descarga disponible a miembros con suscripcion activa
- MTK5655_40K370_J0927.zip (Descargas: No especificadas)Descarga disponible a miembros con suscripcion activa
- MTK5655_40K390_J0720.zip (Descargas: No especificadas)Descarga disponible a miembros con suscripcion activa
- MTK5655_43K352_J0724.zip (Descargas: No especificadas)Descarga disponible a miembros con suscripcion activa
- MTK5655_48K390_J0727.zip (Descargas: No especificadas)Descarga disponible a miembros con suscripcion activa
- MTK5655_50K370_J0720.zip (Descargas: No especificadas)Descarga disponible a miembros con suscripcion activa
Datos de Memoria / DUMP — PHILCO PLD3216HI (eMMC + EEPROM)
Archivos de memoria para reprogramación con RT809H: eMMC (N87) y EEPROM (N50).
DUMP
eMMC
EEPROM
RT809H
Archivos de memoria — PHILCO PLD3216HI
Descarga disponible a miembros con suscripcion activa.
ARCHIVOS DISPONIBLES
Backup EEPROM — MTK5655 32K370Archivo: MTK5655_32K370_EEPROM.zip
Descargas: No especificadas
Descarga disponible a miembros con suscripcion activa
Imagen eMMC — MTK5655 32K370Archivo: MTK5655_32K370_EMMC.zip
Descargas: No especificadas
Descarga disponible a miembros con suscripcion activa
Instrucciones de conexión — RT809H (PLD3216HI)
PROCEDIMIENTO
IC eMMC informado: N87 H26M31001HPR. IC EEPROM informado: N50 24C128.
Usar programador RT809H para lectura/escritura de eMMC.
Conectar líneas CLK / CMD / D0 / Vcc según puntos de la main.
Retirar R80, R81, R82 y L40 y luego conectar el VCC del programador.
Alimentar con fuente externa: 12V en el cátodo de DV817.
NOTA TÉCNICA
Datos:
En PHILCO PLD3216HI, un dump es un archivo binario que contiene una copia del contenido de la memoria (eMMC/EEPROM) y se usa para regrabar con programador cuando el software interno está dañado.
Datos de Memoria / DUMP — RSAG7.820.6487 (eMMC + EEPROM)
Lista completa de memorias para variantes 32/40/43/48/50 (eMMC + EEPROM) con tamaños y contadores.
DUMP
eMMC
EEPROM
6487
Archivos de memoria — RSAG7.820.6487
Descarga disponible a miembros con suscripcion activa.
ARCHIVOS DISPONIBLES
EEPROM — MTK5655 32K370Archivo: MTK5655_32K370_EEPROM.zip
Tamaño: 1.44 KiB
Descargado 99 veces
Descarga disponible a miembros con suscripcion activaeMMC — MTK5655 32K370Archivo: MTK5655_32K370_EMMC.zip
Tamaño: 346.9 MiB
Descargado 107 veces
Descarga disponible a miembros con suscripcion activaeMMC — MTK5655 40K390Archivo: MTK5655_40K390_EMMC.zip
Tamaño: 339.99 MiB
Descargado 76 veces
Descarga disponible a miembros con suscripcion activaEEPROM — MTK5655 40K390Archivo: MTK5655_40K390_EEPROM.zip
Tamaño: 1.37 KiB
Descargado 65 veces
Descarga disponible a miembros con suscripcion activaEEPROM — MTK5655 43K352Archivo: MTK5655_43K352_EEPROM.zip
Tamaño: 1.47 KiB
Descargado 51 veces
Descarga disponible a miembros con suscripcion activaeMMC — MTK5655 43K352Archivo: MTK5655_43K352_EMMC.zip
Tamaño: 339.5 MiB
Descargado 41 veces
Descarga disponible a miembros con suscripcion activaEEPROM — MTK5655 48K390Archivo: MTK5655_48K390_EEPROM.zip
Tamaño: 1.51 KiB
Descargado 29 veces
Descarga disponible a miembros con suscripcion activaeMMC — MTK5655 48K390Archivo: MTK5655_48K390_EMMC.zip
Tamaño: 330.65 MiB
Descargado 34 veces
Descarga disponible a miembros con suscripcion activaEEPROM — MTK5655 50K370Archivo: MTK5655_50K370_EEPROM.zip
Tamaño: 1.49 KiB
Descargado 87 veces
Descarga disponible a miembros con suscripcion activaeMMC — MTK5655 50K370Archivo: MTK5655_50K370_EMMC.zip
Tamaño: 344.15 MiB
Descargado 80 veces
Descarga disponible a miembros con suscripcion activaInstrucciones de regrabación — RT809H (RSAG7.820.6487)
PROCEDIMIENTO
Chips mencionados: eMMC N87 H26M31001HPR y EEPROM N50 24C128.
Con RT809H, cablear señales en CLK / CMD / D0 y preparar la alimentación Vcc.
Antes de inyectar tensión, retirar R80, R81, R82 y L40 como indica el aporte.
Para alimentar, usar fuente externa: 12V en el cátodo de DV817.
NOTA TÉCNICA
Datos:
En PHILCO PLD3216HI, el dump se usa cuando el sistema está tan dañado que no puede “leer” un firmware por USB; se escribe con programador directamente en la memoria para reconstruir el arranque.
Soporte y aportes — PHILCO PLD3216HI
Menú Service • Reset • Logo • Netflix tvq-pm-100 • Arranque suave • Mediciones • Backlight (AP3843)
Menú Service / Modo Fábrica — PHILCO PLD3216HI (MTK5655)
Advertencia: modificar parámetros internos sin conocimiento puede dejar el TV sin imagen o inoperable.
Encender el televisor y abrir MENU (botón engranaje).
Ingresar a TODO y entrar en SONIDO → Configuración avanzada de Audio.
Ubicarse en Balance (sin OK) y marcar 1 9 6 9.
Aparece la letra M; presionar nuevamente MENU para abrir el menú de service.
Para salir, presionar power off.
Nota: Anotar valores originales antes de realizar cambios.
Reset / Restaurar a valores de fábrica — PHILCO PLD3216HI
Por menú de usuario: MENU → TODO → SISTEMA → Restaurar a los valores de fábrica → Aceptar.
Tras el reinicio, completar el proceso de configuración inicial.
Por menú service: ingresar con 1 9 6 9 y ejecutar Factory → Clean Chip.
Cuando reinicie, apagar con el control para salir del modo service; luego encender y configurar.
Nota: Clean Chip es una acción de fábrica; usar con criterio técnico.
Modificar marca o logo — PHILCO PLD3216HI
Se utiliza en casos de cambio de main, reinstalación de firmware o reemplazo de datos de memoria.
Entrar al menú de service usando Balance + 1 9 6 9.
Navegar a Factory → Options → Logo.
Seleccionar el logo con flechas (si no está, se menciona “Welcome” o “Smart TV” como genérico).
Apagar y encender el TV para aplicar el cambio.
Realizar restauración a valores de fábrica y verificar el arranque.
Nota: En algunas variantes, la disponibilidad de opciones de logo depende del firmware.
Netflix: tvq-pm-100 (5.6.1) — PHILCO PLD3216HI
Caso reportado: al reproducir contenido, Netflix muestra tvq-pm-100 (5.6.1) luego de 1–2 segundos.
Reconfigurar fecha y hora en forma manual: MENU → TODO → SISTEMA → HORA → Fecha/Hora → AJUSTAR y desactivar sincronización automática.
Realizar restauración a valores de fábrica: MENU → TODO → Acerca de → Restaurar a valores de fábrica.
Cuando la pantalla queda completamente negra (sin reloj de espera), desconectar de la corriente.
Encender, completar la inicialización y volver a fijar fecha/hora manual.
Esperar unos minutos y abrir Netflix nuevamente para validar reproducción.
Nota: Se indicó que el TV pudo guardar una fecha futura automáticamente (DTT o internet). Al forzar fecha manual y resetear, el error se corrige.
Mediciones eléctricas — Fuente RSAG7.820.5268 (AP3843)
Tensiones de referencia (HOT/COLD) publicadas para diagnóstico de encendido, standby y backlight.
HOT GROUND: C810 289.5V (301.0V Stby) · C811 289.5V (301.0V Stby) · VD822 17.3V (16.3V Stby) · VD804 143.6V (143.3V Stby)
COLD GROUND: VD817 12.1V (12.1V Stby) · VD819 12.1V (12.1V Stby) · VD816 89.8–90.7V · VD902 129.1–140.3V
Backlight: V2+ 129.1–140.2V · V2- 3.10–6.54V
N901 (AP3843CP-E1): Pin1 2.50V · Pin7 12.0V · Pin8 5.00V
Nota: Usar estas mediciones como referencia comparativa; el síntoma real define el punto de diagnóstico.
Aporte: falla en sistema de arranque suave — RSAG7.820.5268
Se describió el circuito de arranque suave como punto crítico: intervienen el capacitor C863, el diodo VD821, el opto N808 y el control N807.
Al enchufar, la fuente eleva tensiones y C863 se carga a través del diodo “1” de VD821, generando un freno inicial (vía N808) que se libera al completarse la carga.
La resistencia R820 (10kΩ) mantiene C863 cargado desde 12V para evitar inestabilidad por descarga lenta durante operación.
Al desenchufar, C863 descarga por el diodo “2” de VD821; R820 ayuda a descargar completamente para el próximo encendido.
Fallas típicas: si R820 se abre o desvaloriza, el control se vuelve inestable y la fuente puede dañarse.
Si C863 queda en corto, puede bloquear la fuente; se mencionó que en la salida de 12V se miden ~3.4V.
Nota: Se remarcó que revisar este circuito es clave cuando hay arranques erráticos o tensiones que no estabilizan.
Backlight: bajar corriente a LEDs — RSAG7.820.5268 (AP3843)
Se indicó que el driver N901 (AP3843) regula la corriente del backlight en modo corriente; bajar corriente reduce estrés térmico y puede extender vida útil.
Identificar la resistencia de sensado R934 (16Ω) en la fuente RSAG7.820.5268.
Modificar el valor: reemplazar R934 16Ω por 20Ω para limitar la corriente.
Verificar funcionamiento del backlight y evaluar brillo final (la reducción de corriente baja luminosidad).
Nota: Modificación orientativa; cada equipo debe ajustarse buscando un equilibrio entre brillo, consumo y confiabilidad.
Configurar control URC2025 — Código 2731
Seleccionar el modo TV en el control.
Mantener SETUP hasta que el modo TV parpadee dos veces.
Ingresar el código 2731.
Presionar Power; si el TV se apaga, volver a encender y probar teclas.
Validar Vol+, Vol-, Mute y Menu.
Nota: Se menciona un manual PDF URC2025 (Eng/Span) como referencia del procedimiento.
Modelos
Firmware
Fallas
Comentarios
Comentarios &
Soporte Técnico
Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.
Tu comentario técnico
El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.
