PHILCO PLD3216HT / PLD3216HTX

Descargas PHILCO PLD3216HT/PLD3216HTX: firmware USB, diagrama main, datasheet y dump NAND/EEPROM (PDF/ZIP)

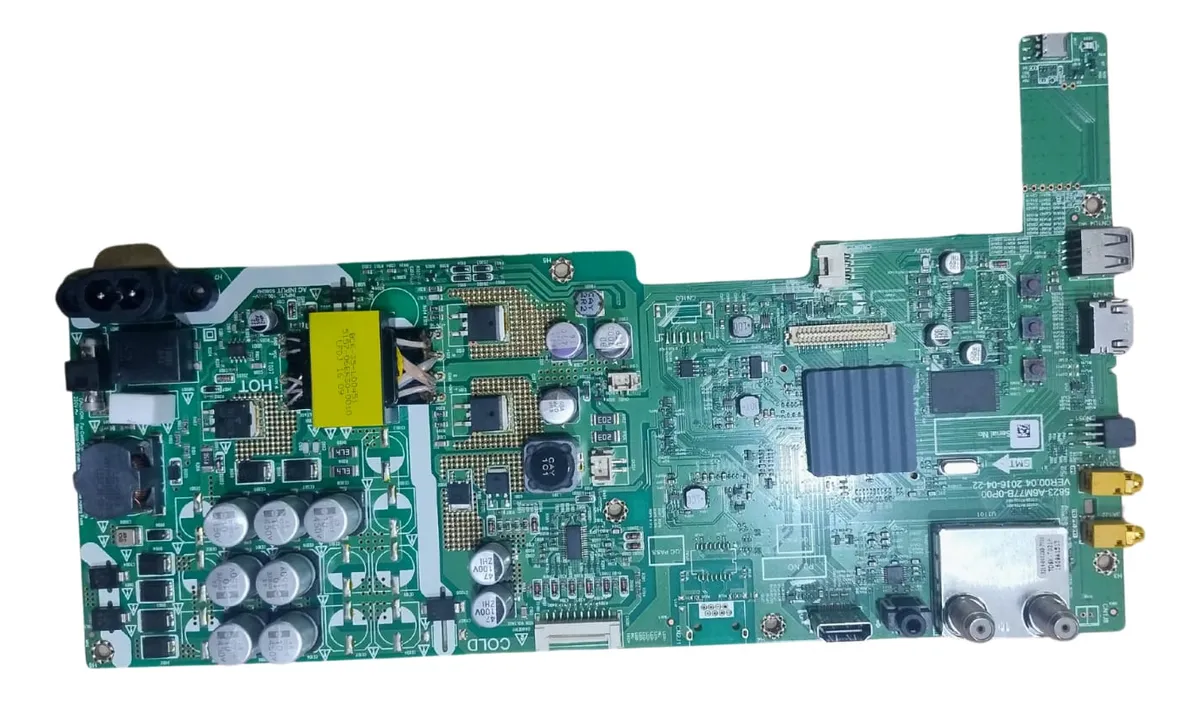

Marca: PHILCO Modelo: PLD3216HT / PLD3216HTX Placa: 5823-A6M77B-0P00 Chasis: 6M77B
PHILCO PLD3216HT / PLD3216HTX
Descarga disponible a miembros con suscripcion activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, documentación y memorias
  • Firmware — Actualización por USB PHILCO PLD3216HT / PLD3216HTX (Chasis 6M77B)
  • Firmware — Actualización por USB 6M77B (HD/FHD) para PHILCO PLD3216HT / PLD3216HTX
  • Diagrama — 5823-A6M77B-0P00 (Solo diagrama Main)
  • Datasheet — FA8A00 (IC de fuente U0D1)
  • Manual de usuario — PHILCO PLD3216HT / PLD3216HTX
  • Datos de Memoria / DUMP — PHILCO PLD3216HT / PLD3216HTX (NAND + EEPROM)
  • Datos de Memoria / DUMP — 6M77B (NAND HD/FHD + EEPROM) para PHILCO PLD3216HT / PLD3216HTX
Información técnica
Información técnica PHILCO PLD3216HT / PLD3216HTX
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
PHILCO
PLD3216HT / PLD3216HTX
Modelo
PLD3216HT / PLD3216HTX
Chasis
6M77B
Matriz
SKYWORTH
Control remoto
HS-2009J-00 / RM-C2088 / LCD-486
Modelo compatible
NOBLEX EB32X4000 / EB32X4000X · SANYO LCE32XH16 / LCE32XH16X · JVC LT32DA370
Placas y conectividad
MainBoard + PowerBoard
5823-A6M77B-0P00
Panel Display
SEL320HY(BD0-B11) (BOE HV320WHB-N80 CELL) · 1366×768 · 60Hz · LVDS-30P1C8B-015D · 12.0V/550mA

Documentación técnica

Diagrama — 5823-A6M77B-0P00 (Solo diagrama Main)
5823-A6M77B-0P00_SOLO_DIAGRAMA_MAIN
603.62 KiB Descargado 615 veces Descarga VIP
Datasheet — FA8A00 (IC de fuente U0D1)
FA8A00N
666.72 KiB Descargado 177 veces Descarga VIP
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.

Firmware por USB — 6M77B / PHILCO PLD3216HT y PLD3216HTX (Actualización)

Actualización por USB

PHILCO PLD3216HT / PLD3216HTX — Actualización de Firmware por USB

Instalación desde Configuración (MstarUpgrade.bin)
Instrucciones

Instrucciones de instalación con pendrive

  • Descargar el firmware en formato .zip para esta plataforma.
  • Descomprimir el paquete hasta obtener MstarUpgrade.bin.
  • Copiar MstarUpgrade.bin al pendrive (recomendado: sin archivos extra).
  • Insertar el USB en el televisor.
  • Ingresar a Configuración → Actualización de software (USB), confirmar y esperar a que finalice (reinicia solo).

Si la actualización no inicia, revisar que el USB tenga el archivo correcto y repetir con otro pendrive.

  • 6M77B_HD_20160908.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripcion activa
Actualización por USB

6M77B — Actualización de Firmware por USB (PHILCO PLD3216HT/PLD3216HTX)

Paquetes HD y FHD (MstarUpgrade.bin)
Instrucciones

Guía de actualización (parafraseada)

  • Elegir el paquete HD o FHD y descargarlo en .zip.
  • Extraer el contenido hasta dejar listo MstarUpgrade.bin.
  • Copiar MstarUpgrade.bin al pendrive y conectar el USB al TV.
  • Ingresar en Configuración → Actualización de software (USB) y aceptar la actualización.
  • Esperar a que finalice el proceso y permitir que el equipo reinicie.

Si el TV queda en logo o reinicia, verificar firmware correcto (HD/FHD) antes de repetir la carga.

  • 6M77B_HD_20160908.zip (51.05 MiB) (Descargado 109 veces)
    Descarga disponible a miembros con suscripcion activa
  • 6M77B_FHD_20160908.zip (51.06 MiB) (Descargado 74 veces)
    Descarga disponible a miembros con suscripcion activa
Dump memoria
Datos de Memoria / DUMP — PHILCO PLD3216HT / PLD3216HTX
Datos leídos de memoria (NAND + EEPROM) para regrabación con programador en recuperación por software dañado.
DUMP NAND EEPROM 6M77B

Archivos de memoria — PLD3216HT / PLD3216HTX

Descarga disponible a miembros con suscripcion activa.

ARCHIVOS DISPONIBLES
NAND (U1) — TC58NVG0S3HTA00 — HD (Panel SEL320HY(BD0-B11))
Archivo: 6M77B_HD_U1_TC58NVG0S3HTA00_SEL320HY(BD0-B11).zip
Descargas: No especificadas
Descarga disponible a miembros con suscripcion activa
EEPROM (U2) — 24C32 (HD)
Archivo: 6M77B_HD_U2_24C32.zip
Descargas: No especificadas
Descarga disponible a miembros con suscripcion activa

Instrucciones de regrabación — PLD3216HT / PLD3216HTX

PROCEDIMIENTO
Sin instruciones de paso por el momento.
NOTA TÉCNICA

Datos: En PHILCO PLD3216HT / PLD3216HTX, un dump es un volcado de memoria (archivo binario) que sirve para restaurar el arranque cuando el firmware quedó corrupto y el TV no puede actualizar por USB.

Dump memoria
Datos de Memoria / DUMP — 6M77B (NAND + EEPROM)
Archivos NAND/EEPROM para chasis 6M77B, usados en reprogramación cuando el TV queda en logo o reinicia por corrupción de software.
DUMP NAND EEPROM 6M77B

Archivos de memoria — 6M77B

Descarga disponible a miembros con suscripcion activa.

ARCHIVOS DISPONIBLES
NAND (U1) — TC58NVG0S3HTA00 — HD (Panel SEL320HY(BD0-B11))
Archivo: 6M77B_HD_U1_TC58NVG0S3HTA00_SEL320HY(BD0-B11).zip
Tamaño: 61.9 MiB
Descargado 53 veces
Descarga disponible a miembros con suscripcion activa
EEPROM (U2) — 24C32 (HD)
Archivo: 6M77B_HD_U2_24C32.zip
Tamaño: 1.71 KiB
Descargado 45 veces
Descarga disponible a miembros con suscripcion activa
NAND (U1) — TC58NVG0S3HTA00 — FHD
Archivo: 6M77B_FHD_U1_TC58NVG0S3HTA00.zip
Tamaño: 61.86 MiB
Descargado 44 veces
Descarga disponible a miembros con suscripcion activa

Instrucciones de regrabación — 6M77B

PROCEDIMIENTO
Sin instruciones de paso por el momento.
NOTA TÉCNICA

Datos: En PHILCO PLD3216HT / PLD3216HTX, el dump se utiliza como rescate a nivel memoria: se escribe con programador directo al chip (NAND/EEPROM) cuando el equipo no puede iniciar lo suficiente para aceptar una actualización por USB.

Soporte y aportes — PHILCO PLD3216HT / PLD3216HTX
Menú Service (CATV • SOURCE • 3195) • Mediciones eléctricas • IC fuente U0D1 (FA8A00)
Service Mediciones FA8A00

Menú Service / Modo Fábrica — 6M77B (PLD3216HT/PLD3216HTX)

Advertencia: el menú de servicio es técnico. Cambios sin conocimiento pueden provocar fallas permanentes; anotar valores antes de modificar.

Encender el televisor.
Seleccionar modo CATV.
Presionar SOURCE en el control remoto.
Ingresar 3 1 9 5 para abrir Factory/Service OSD Menus.
Para salir, presionar power off.

Nota: Si el equipo queda en modo fábrica por error, apagar y volver a encender para normalizar el arranque.

Mediciones eléctricas — 6M77B

Valores reportados (COLD GROUND / HOT GROUND) para diagnóstico.

COLD GROUND — D1D2: 12.3V (12.3V Stby)
COLD GROUND — D1D1: 24.9V (29.6V Stby)
COLD GROUND — LED+: 54.4V (29.5V Stby)
COLD GROUND — U2P2: 1.52V
HOT GROUND — CE1: 294V (299V Stby)
HOT GROUND — D1D0: 18.0V (16.8V Stby)

Nota: Comparar mediciones en standby vs encendido para localizar caídas de tensión o reguladores fuera de rango.

Aporte técnico: IC de fuente U0D1 = FA8A00 — 6M77B

Dato reportado tras verificación en placa: el integrado de la fuente identificado como U0D1 corresponde a FA8A00.

Referencia: U0D1 = FA8A00 (relacionado a fuente / primario).

Nota: Si hay daños por fuente, revisar también diodos y componentes asociados antes de energizar nuevamente.
