PHILCO PLD3222HT

Descargas PHILCO PLD3222HT: firmware USB, diagramas, manuales y datos de memoria (PDF/ZIP)

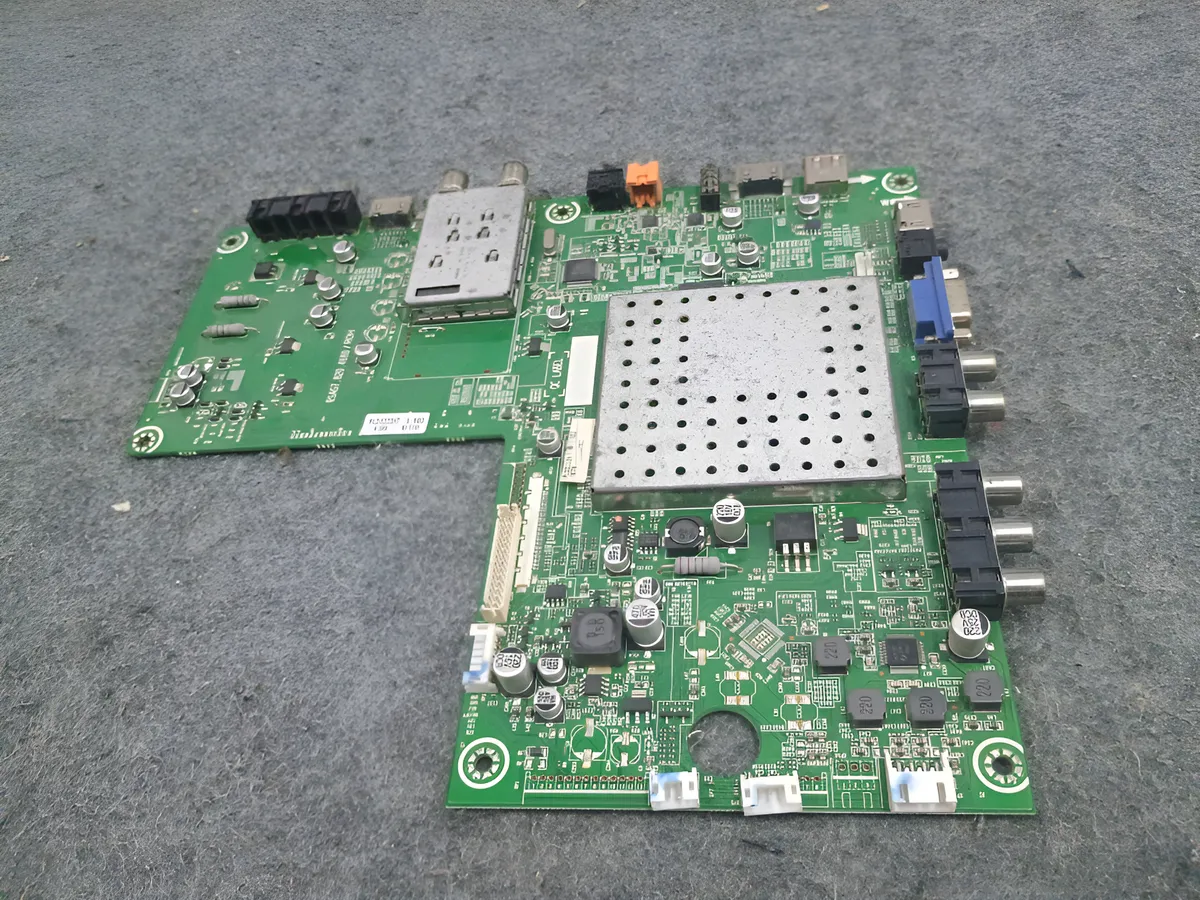

Marca: PHILCO Modelo: PLD3222HT Placa: RSAG7.820.4680 Chasis: MSD309PX
PHILCO PLD3222HT
Descarga disponible a miembros con suscripción activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, manuales y memorias
  • Firmware — Instalación forzada por USB PHILCO PLD3222HT (LHD32K26AM / Panel HE315FH-E78)
  • Diagrama — MainBoard RSAG7.820.4680 (MSD309PX)
  • Diagrama — PowerBoard RSAG7.820.4561
  • Lista de componentes (PDF) — PowerBoard RSAG7.820.4561
  • Datasheet — BOE HV320WX2-201 (Panel HE315FH-E78)
  • Manual de usuario — PHILCO PLD3222HT
  • Manual Service / Diagrama — PHILCO PLD3222HT
  • Manual Service — MainBoard RSAG7.820.4680
  • Datos de Memoria / DUMP — PHILCO PLD3222HT (FLASH MX25L3205)
Información técnica
Información técnica PHILCO PLD3222HT
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
PHILCO
PLD3222HT
Modelo
PLD3222HT
Chasis
MSD309PX
Matriz
HISENSE
Control remoto
ER-22640N
Modelo compatible
NOBLEX 32LD846HT · JVC LT32DR310 · SANYO LCE32XH10 · SANSEI TDS1332HT · ILO LDH32ILO1 · PHILCO PLD3222HT
Placas y conectividad
MainBoard
RSAG7.820.4680
PowerBoard
RSAG7.820.4561
Panel Display
HISENSE HE315FH-E78 (BOE HV320WX2-201) · 1366×768 HD 60Hz · LVDS (1 ch, 8-bit) LVDS-30P1C8B-015D

Documentación técnica

Manual de usuario — PHILCO PLD3222HT
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Manual Service / Diagrama — PHILCO PLD3222HT
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Diagrama — RSAG7.820.4680
RSAG7.820.4680
5.1 MiB Descargado 1708 veces Descarga VIP
Manual Service — RSAG7.820.4680
Manual_Service_4680
1.04 MiB Descargado 3016 veces Descarga VIP
Diagrama — RSAG7.820.4561
RSAG7.820.4561
63.64 KiB Descargado 2380 veces Descarga VIP
Lista de componentes — RSAG7.820.4561
Lista_Componentes.4561
150.91 KiB Descargado 0 veces Descarga VIP
Datasheet — BOE HV320WX2-201 (HE315FH-E78)
BOE_HV320WX2-201
847.38 KiB Descargado 677 veces Descarga VIP
Nota: cambiar parámetros internos sin conocimiento técnico puede provocar fallas o bloqueos.

Firmware por USB — PHILCO PLD3222HT (MSD309PX / RSAG7.820.4680)

Firmware por USB

PHILCO PLD3222HT — Instalación de firmware por USB

Método con pendrive + menú de servicio (LHD32K26AM)
Instrucciones

Instrucciones de instalación con pendrive

  • Descomprimir el archivo ZIP del firmware (por ejemplo, usando “Extraer aquí” en el compresor).
  • Confirmar que el archivo LHD32K26AM.bin quede disponible luego de la extracción.
  • Formatear el pendrive en FAT32 desde la PC (clic derecho en la unidad → Formatear → FAT32 → Iniciar).
  • Copiar LHD32K26AM.bin al pendrive y conectarlo al puerto USB del TV.
  • Entrar al menú de servicio: encender el TV, presionar MENU, ir a SONIDO/SOUND → BALANCE y dejar Balance en 0. Pararse sobre Balance sin OK e ingresar 1 → 9 → 6 → 9. Aparece “M” y luego presionar MENU.
  • En el menú de servicio ejecutar: FUNCTION → Actualización de firmware → VOL+. Aparece “Actualizando firmware” y al finalizar queda en STBY.
  • Encender nuevamente y reingresar al menú de servicio con la misma secuencia del paso anterior.
  • Seleccionar CLEAR UNPROTECTLY y confirmar con VOL+ (reseteo de la EEPROM).

Usar pendrive en FAT32 y evitar cortar energía durante la carga. Si el problema es hardware (fuente/placa/panel), el firmware puede no resolverlo.

  • Firmware_PLD3222HT.zip (2.89 MiB) (Descargado 106 veces)
    Descarga disponible a miembros con suscripción activa
Dump memoria
Datos de Memoria / DUMP — PHILCO PLD3222HT
Volcado de memoria para reprogramación (FLASH) en casos de corrupción o fallas de arranque.
DUMP FLASH MX25L3205 PLD3222HT

Archivos de memoria — PHILCO PLD3222HT

Descarga disponible a miembros con suscripción activa.

ARCHIVOS DISPONIBLES
PLD3222HT_MX25L3205.zip
Tamaño: 2.9 MiB
Descargado 90 veces
Descarga disponible a miembros con suscripción activa

Instrucciones de regrabación — PHILCO PLD3222HT

PROCEDIMIENTO
Sin Info: por el momento (sin instrucciones de paso por el momento).
NOTA TÉCNICA

Nota: En PHILCO PLD3222HT, el dump se usa como “imagen de rescate” porque trae datos que la placa necesita para iniciar. Sirve para recuperar TVs con logo fijo, reinicios o pantalla negra por corrupción, escribiendo directo al chip con programador sin depender del menú o USB.

Soporte y aportes — PHILCO PLD3222HT
Menú Service • Prueba de fuente • Mediciones RSAG7.820.4561 • Backlight 1s • Bajar corriente LEDs • Aportes main RSAG7.820.4680

Menú Service / Modo Fábrica — PHILCO PLD3222HT

Advertencia: tocar valores del menú de fábrica sin criterio puede provocar fallas. Si vas a ajustar, anotá los parámetros originales.

Encender el televisor.
Presionar MENU y entrar a SONIDO → BALANCE.
Dejar Balance en 0 y pararse sobre el ítem sin presionar OK.
Ingresar la secuencia 1 9 6 9. En pantalla aparece una “M”.
Presionar MENU para abrir el Service Menu.
Para salir, apagar el TV con Power off.

Nota: Este acceso también se utiliza para tareas como instalación de firmware y ajustes internos.

Prueba de encendido — Fuente RSAG7.820.4561 (sin main)

Procedimiento para verificar la fuente de forma independiente y facilitar el diagnóstico de fallas en fuente/backlight.

Para salir de stand-by, hacer un puente entre colector y emisor del transistor SMD V917 (MMBT2222A).
Para encender el backlight, realizar un puente entre colector y emisor del transistor SMD V912 (MMBT2907).
Con los puentes aplicados, comparar tensiones de referencia: VD817 12.2V, VD815 67.4V, VD904 137.3V, LED+ 137.4V, LED- 0.81V.

Nota: Estos puentes son solo para prueba/diagnóstico. No dejarlos de forma permanente en funcionamiento normal.

Mediciones eléctricas de referencia — RSAG7.820.4561

Valores de referencia (HOT/COLD GROUND) para diagnóstico de fallas de encendido, standby, ausencia de imagen o backlight.

HOT GROUND — C809: 289.4V (293.6V Stby)
HOT GROUND — C810: 289.4V (293.6V Stby)
HOT GROUND — VD822: 27.1V (15.4V Stby)
COLD GROUND — VD817: 12.2V (7.66V Stby)
COLD GROUND — VD815: 67.4V (64.0V Stby)
COLD GROUND — VD904: 137.3V (64.0V Stby)
LED+: 137.4V / LED-: 0.81V

Nota: Comparar estas tensiones ayuda a detectar desvíos, protecciones o etapas que no estabilizan.

Backlight: enciende 1 segundo y se apaga — RSAG7.820.4561

Caso práctico: el backlight prende alrededor de 1 segundo y luego se apaga, aun con tensiones dentro de valores normales.

Causa indicada: problema en la red de resistencias de sensado que va desde VLED hacia el pin 2 del integrado N901. Se mencionan como involucradas: R993, R996 y R995.

Se reportó que R993 (nominal 510kΩ) estaba desvalorizada (ejemplo: ~360kΩ), generando un sensado incorrecto y apagado por protección.

Solución aplicada: reemplazar R993 (y se sugiere revisar o cambiar el resto del conjunto) para recuperar el funcionamiento normal.

Aporte adicional (comunidad): se comentó un caso donde la resistencia medida “perfecta” fuera de placa, pero el problema era suciedad/mugre carbonizada en el montaje, provocando lectura errónea y disparo de protección; al limpiar y reinstalar, el backlight estabilizó.

Nota: Antes de reemplazar LEDs o driver, revisar sensado (valores reales en placa, soldaduras y posibles contaminaciones).

Bajar corriente a LEDs / Backlight — RSAG7.820.4561 (AP3041)

Ajuste sobre el lazo de feedback del driver N901 (AP3041) para reducir corriente, bajar temperatura y mejorar confiabilidad del backlight.

Identificar resistencias del lazo hacia FB (pin 14): R972, R973, R974, R985 (todas de 10Ω).
Para disminuir la corriente, retirar R972 y R973 (se incrementa la impedancia del divisor y se reduce el nivel de corriente).
Luego de la modificación, controlar brillo y estabilidad del backlight, y revisar tensiones VLED/feedback.
Evitar dejar la imagen demasiado oscura: el ajuste debe equilibrar luminosidad, consumo y vida útil.

Nota: Modificación orientativa para técnicos. Evaluar cada caso y corroborar resultados con medición.

Aportes: main RSAG7.820.4680 no responde / fuente OK

Se reportó un caso donde a la main le llega la tensión de encendido, pero el TV no responde ni inicia. En prueba, al puentear la línea de 5V la fuente levanta voltajes, pero la main sigue sin reaccionar.

Otro comentario consultó si se pudo resolver: misma condición (fuente “OK” y main sin respuesta). También se planteó la duda de compatibilidad con main de otros equipos de pantalla similar, con la idea de reemplazar placa y luego ajustar marca/logo desde menú de servicio.

Aporte adicional: se mencionó que, en experiencias similares, si la fuente oscila y la línea de 5V cae por debajo de ~4.5V, suele indicar que la falla está del lado de la main.

También se dejó una observación: si el menú aparece con números en lugar de letras, puede estar relacionado con firmware/configuración.

Nota: Estos aportes sirven como referencia de diagnóstico comunitario; validar con mediciones y pruebas controladas.
