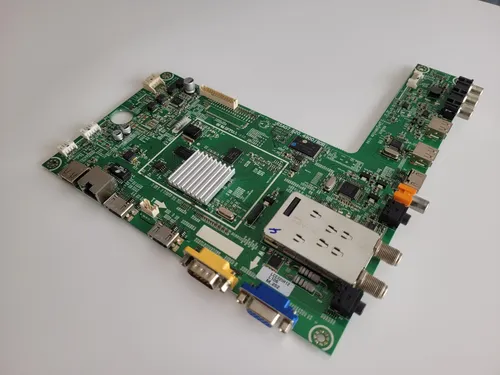

PHILCO PLD3223HI

Se publicó la advertencia de que desde el 30-06-2017 la app de YouTube deja de ser compatible con este modelo, debido a cambios de plataforma.

Nota: También se indicó que no habría una actualización definitiva que lo solucione para este hardware.

Advertencia: modificar parámetros del modo fábrica sin criterio técnico puede provocar fallas graves o dejar el equipo sin arranque.

Encender el televisor y presionar MENU.

Entrar en Sonido → Balance y dejar el balance en 0.

Pararse sobre “Balance” sin confirmar con OK e ingresar 1 9 6 9.

Al aparecer la letra M en la esquina, presionar MENU para abrir el Factory/Service OSD.

Para salir, usar Power off.

Nota: Este método aparece como referencia tanto para diagnóstico como para actualización desde USB.

Síntoma: una o más entradas HDMI muestran resolución/OSD de señal, pero no hay imagen ni audio, o directamente no funciona HDMI.

Se indicó que por conexión de dispositivos HDMI pueden dañarse uno o dos protectores ubicados sobre las líneas DATA/CLOCK.

Acción sugerida: reemplazar los protectores defectuosos correspondientes (o retirarlos, según se describió en el informe).

Nota: Se trata de una falla típica de protección/entrada, no necesariamente del micro principal.

Síntoma: backlight encendido, audio presente, pero sin imagen (a veces parpadea). Se describe diagnóstico orientado a la línea de alimentación de T-CON.

Medir VCC_PANEL en la placa T-CON: se reportó ~7V en condición de falla.

Probar desconectando la T-CON: se mencionó que VCC_PANEL subía a ~11.5V sin carga.

La tensión de referencia para la T-CON se indicó como 12V. Si hay desvío, revisar corto/consumo en T-CON.

Si se descarta la T-CON, revisar la main en la etapa de control “Power for Panel”.

Se describió colocar un puente (según referencia del informe) para activar la T-CON y lograr 12V en VCC_PANEL.

Luego, retirar el puente y reemplazar N6 = AO3401 por mal funcionamiento (según el caso documentado).

Nota: Si el fusible SMD de la T-CON está abierto o hay corto en la T-CON, esta corrección no aplica hasta resolver la falla de panel/T-CON.

Valores publicados como referencia en HOT/COLD GROUND y tensiones de backlight.

HOT GROUND: C809 289.4V (293.6V STBY) · C810 289.4V (293.6V STBY) · VD822 27.1V (15.4V STBY)

COLD GROUND: VD817 12.2V (7.66V STBY) · VD815 67.4V (64.0V STBY) · VD904 137.3V (64.0V STBY)

Backlight: LED+ 137.4V · LED- 0.81V

Nota: Se indicó que estas mediciones ayudan a comparar estado normal vs standby y detectar protecciones activas.

Procedimiento publicado para probar la fuente de forma independiente y encender el backlight por puente de transistores SMD.

Para salir de standby: realizar un puente entre colector y emisor del transistor V917 (MMBT2222A).

Para encender backlight: puentear colector y emisor del transistor V912 (MMBT2907).

Con ambos puentes, comparar tensiones con los valores de referencia (VD817/VD815/VD904 y LED+/LED-).

Nota: Se indicó usar estos puentes solo con fines de prueba/diagnóstico, no como solución permanente.

Caso práctico compartido: el backlight prende 1 segundo y luego se apaga por sensado incorrecto, aun con tensiones “normales”.

Revisar la red de resistencias de sensado hacia el integrado N901, mencionadas como R993, R995 y R996.

En el caso documentado, R993 (nominal 510kΩ) estaba desvalorizada (ej.: ~360kΩ), activando protección y apagado.

Solución indicada: reemplazar R993 y se recomendó revisar o reemplazar el resto del conjunto.

Aporte adicional: se reportó un caso donde el valor bajo se debía a mugre/carbonizado; se limpió, se resoldó y volvió a funcionar.

Nota: Este síntoma suele confundirse con “LEDs dañados”, pero aquí se describió como protección por sensado.

Procedimiento publicado para reducir corriente del backlight ajustando el lazo de realimentación del driver AP3041 (N901).

Identificar resistencias del lazo de feedback asociadas al pin FB (14): R972, R973, R974, R985 (todas listadas como 10Ω).

Modificación indicada: retirar R972 y R973 para aumentar impedancia del divisor y limitar la corriente de LEDs.

Luego del ajuste, controlar estabilidad y nivel de brillo, verificando que no quede la imagen excesivamente oscura.

Nota: Se aclaró que es una modificación orientativa y debe evaluarse en cada reparación según brillo requerido y estabilidad del sistema.
