PHILCO PLD3226HI / PLD3226HIX

Descargas PHILCO PLD3226HI/PLD3226HIX: firmware USB/forzado, diagramas, manuales y dumps eMMC/EEPROM (PDF/ZIP/RAR)

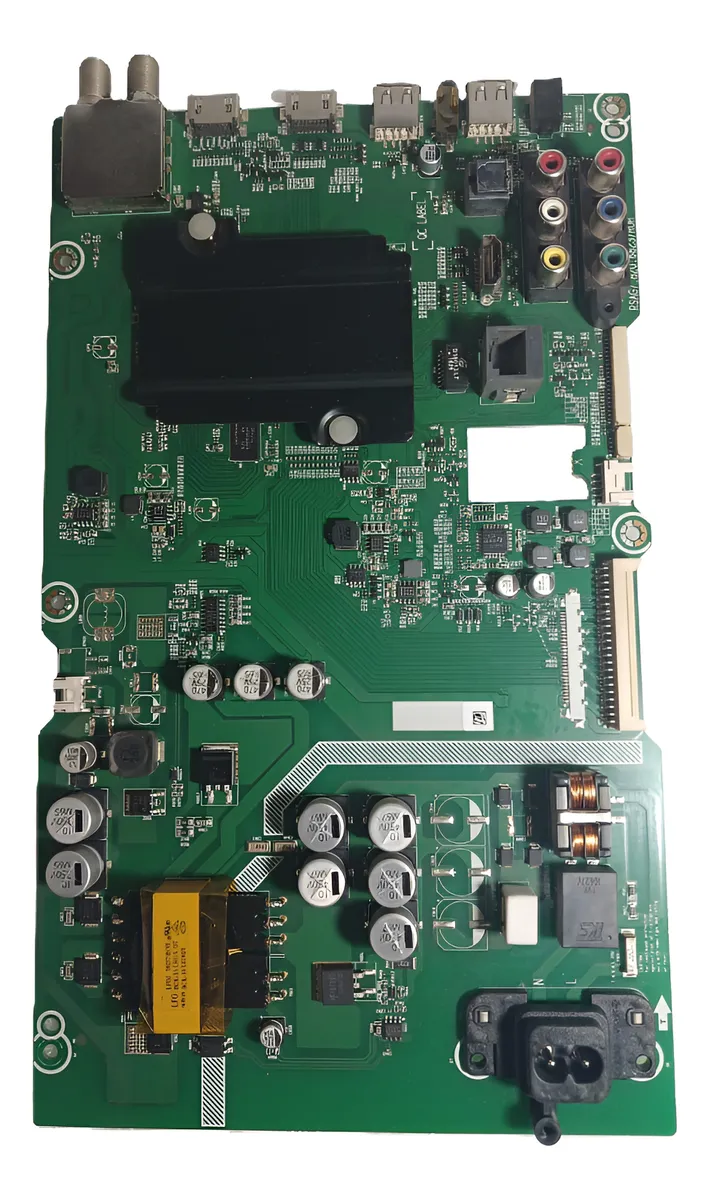

Marca: PHILCO Modelo: PLD3226HI / PLD3226HIX Placa: RSAG7.820.6823 Chasis: MTK5655
PHILCO PLD3226HI / PLD3226HIX
Descarga disponible a miembros con suscripcion activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, manuales y memorias
  • Firmware — Actualización por USB (según Display + WiFi) PHILCO PLD3226HI / PLD3226HIX
  • Firmware — Actualización por USB RSAG7.820.6823 (familias HS32/HS40/HS43)
  • Firmware — Instalación Forzada por USB PHILCO PLD3226HI / PLD3226HIX (upgrade_loader.pkg)
  • Firmware — Instalación Forzada por USB RSAG7.820.6823 (HS32/HS40/HS43)
  • Diagrama — RSAG7.820.6823
  • Lista de componentes — RSAG7.820.6823
  • Datasheet — Panel AUO T320XVN02.9 (HE315HH-E53)
  • Manual Service — RSAG7.820.6823
  • Manual — Control URC2025 (configuración por código 2731)
  • Manual de usuario — PHILCO PLD3226HI / PLD3226HIX
  • Datos de Memoria / DUMP — PHILCO PLD3226HI / PLD3226HIX (eMMC por tipo de WiFi)
  • Datos de Memoria / DUMP — RSAG7.820.6823 (eMMC + EEPROM)
Información técnica
Información técnica PHILCO PLD3226HI / PLD3226HIX
Datos técnicos, paneles y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
PHILCO
PLD3226HI / PLD3226HIX
Modelo
PLD3226HI / PLD3226HIX
Chasis
MTK5655
Matriz
HISENSE
Control remoto
EN2H27
Modelo compatible
NOBLEX EA32X5000 / EA32X5000X · SANYO LCE32IH26 / LCE32IH26X · JVC LT32DA770 · PIONEER PLE32HMS5
Placas y conectividad
MainBoard + PowerBoard
RSAG7.820.6823
Wifi (PLD3226HI)
WU182-LO
Wifi (PLD3226HIX)
ZDWM2401
Panel Display (variantes listadas)
HISENSE HE315HH-E53 (AUO T320XVN02.9) · 1366×768 · 60Hz · LVDS-30P1C8B-015C
HISENSE HE315M1H51 (AUO T320XVN02.G / T-CON 32T24-C0K) · 1366×768 · 60Hz · LVDS (1 ch, 8-bit)
HISENSE HE315M1-H11 (menciona RSAG7.820.6771)
Nota: en este modelo el firmware depende del panel (Display) y del módulo WiFi instalado.

Documentación técnica

Diagrama — RSAG7.820.6823
RSAG2.820.6823
694.73 KiB Descargado 1404 veces Descarga VIP
Lista de componentes — RSAG7.820.6823
Part.Description.6823
225.89 KiB Descargado 279 veces Descarga VIP
Manual Service — RSAG7.820.6823
Manual_Service_6823
1.54 MiB Descargado 980 veces Descarga VIP
Manual — Control URC2025 (configuración por código 2731)
Manual_URC2025-Eng-Span
Descargas: No especificadas Descarga VIP
Datasheet — AUO T320XVN02.9 (HE315HH-E53)
T320XVN02.9-SKD-AUO
861.73 KiB Descargado 537 veces Descarga VIP
Nota: si el firmware no coincide con el WiFi (verde/azul), puede aparecer el aviso “módulo de wifi desconectado”.

Firmware por USB — PHILCO PLD3226HI/PLD3226HIX (RSAG7.820.6823)

Actualización por USB

PHILCO PLD3226HI / PLD3226HIX — Actualización por USB (panel + WiFi)

Actualización desde menú del TV (archivo .pkg)
Instrucciones

Instrucciones de actualización con pendrive

  • Revisar el Display instalado y el módulo WiFi (WU182-LO verde o ZDWM2401 azul).
  • Descargar el firmware que coincida con panel + WiFi y descomprimir hasta obtener un archivo .pkg.
  • Copiar el .pkg al pendrive y dejar el USB sin otros archivos.
  • Conectar el USB al TV y entrar a MENU (engranaje) → TODO → SISTEMA → ACTUALIZAR desde USB.
  • Confirmar con Reiniciar y esperar a que finalice. Luego ejecutar Restaurar a valores de fábrica desde el mismo menú de sistema.

Si el firmware no corresponde al tipo de WiFi, puede aparecer el aviso de “módulo de wifi desconectado”.

  • HS32M1602HWB_J0720.zip (Display HE315M1H11 + WiFi WU182-LO) (Descargas: No especificadas)
    Descargas solo para miembros
  • HS32M1603HWB_J0717.zip (Display HE315M1H11 + WiFi ZDWM2401) (Descargas: No especificadas)
    Descargas solo para miembros
  • HS32M1602HWB_1111_J0723.zip (Display HE315M1H51 + WiFi ZDWM2401) (Descargas: No especificadas)
    Descargas solo para miembros
  • HS32M16HWB_J0713.zip (Display HE315HH-E53 + WiFi WU182-LO) (Descargas: No especificadas)
    Descargas solo para miembros
  • HS32M1602HWB_1110_J0720.zip (Display HE315HH-E53 + WiFi ZDWM2401) (Descargas: No especificadas)
    Descargas solo para miembros
Actualización por USB

RSAG7.820.6823 — Actualización de Firmware por USB (HS32/HS40/HS43)

Paquetes con tamaños y contador de descargas
Instrucciones

Guía de instalación (parafraseada)

  • Seleccionar el firmware que corresponda al modelo/panel y descomprimir: se obtiene un archivo .pkg.
  • Copiar el .pkg al pendrive (sin archivos extra) y conectar el USB al TV.
  • Ir a MENU → TODO → SISTEMA → ACTUALIZAR desde USB, aceptar y esperar la finalización.
  • Luego ejecutar Restaurar a valores de fábrica desde el menú de sistema y completar el inicio.

No interrumpir energía durante la carga. Una actualización cortada puede dejar el sistema corrupto.

  • HS32M16HWB_J0713.zip (353.56 MiB) (Descargado 560 veces)
    Descargas solo para miembros
  • HS32M1602HWB_J0720.zip (353.56 MiB) (Descargado 535 veces)
    Descargas solo para miembros
  • HS32M1602HWB_1110_J0720.zip (353.69 MiB) (Descargado 605 veces)
    Descargas solo para miembros
  • HS32M1602HWB_1111_J0723.zip (353.69 MiB) (Descargado 1075 veces)
    Descargas solo para miembros
  • HS32M1603HWB_J0717.zip (353.1 MiB) (Descargado 847 veces)
    Descargas solo para miembros
  • HS40M16FWB_J0918.zip (353.56 MiB) (Descargado 193 veces)
    Descargas solo para miembros
  • HS40M1601FWB_J0919.zip (353.1 MiB) (Descargado 117 veces)
    Descargas solo para miembros
  • HS40B16FWB_G0905.zip (438.41 MiB) (Descargado 59 veces)
    Descargas solo para miembros
  • HS40B16FWB_J0720.zip (465.24 MiB) (Descargado 43 veces)
    Descargas solo para miembros
  • HS43B16FWB_J0730.zip (465.29 MiB) (Descargado 98 veces)
    Descargas solo para miembros
  • HS43M16FWB_J0927.zip (353.57 MiB) (Descargado 556 veces)
    Descargas solo para miembros
  • HS43M1602FWB_1110_J0720.zip (353.68 MiB) (Descargado 149 veces)
    Descargas solo para miembros
  • HS43M1602FWB_1111_J0718.zip (353.68 MiB) (Descargado 805 veces)
    Descargas solo para miembros
  • HS43M1601FWB_J0715.zip (353.08 MiB) (Descargado 772 veces)
    Descargas solo para miembros
Firmware forzado por USB

PHILCO PLD3226HI / PLD3226HIX — Instalación Forzada por USB

Método con upgrade_loader.pkg (arranque forzado)
Instrucciones

Instrucciones de instalación forzada (USB)

  • Bajar el firmware correcto para panel + WiFi y descomprimir: queda upgrade_loader.pkg.
  • Copiar upgrade_loader.pkg al pendrive (sin archivos extra) y conectar el USB al TV.
  • Desenchufar el TV y esperar ~10 segundos.
  • Enchufar y, al mismo tiempo, mantener presionada la tecla Power del control remoto hasta que comience la instalación.

Recomendación: usar pendrive limpio y no cortar energía mientras se está instalando.

  • HS32M1602HWB_J0720.zip (Descargas: No especificadas)
    Descargas solo para miembros
  • HS32M1603HWB_J0717.zip (Descargas: No especificadas)
    Descargas solo para miembros
  • HS32M1602HWB_1111_J0723.zip (Descargas: No especificadas)
    Descargas solo para miembros
  • HS32M16HWB_J0713.zip (Descargas: No especificadas)
    Descargas solo para miembros
  • HS32M1602HWB_1110_J0720.zip (Descargas: No especificadas)
    Descargas solo para miembros
Firmware forzado por USB

RSAG7.820.6823 — Instalación Forzada por USB (upgrade_loader.pkg)

Arranque forzado con pendrive
Instrucciones

Guía de instalación forzada (parafraseada)

  • Descargar el firmware y extraerlo: el archivo clave es upgrade_loader.pkg.
  • Copiar upgrade_loader.pkg al USB, conectarlo al TV y asegurarse de no tener otros archivos.
  • Cortar energía ~10 segundos y volver a enchufar presionando Power del control remoto hasta que inicie la instalación.

Este método se usa cuando el sistema no entra al menú normal para actualizar.

  • HS32M16HWB_J0713.zip (Descargas: No especificadas)
    Descargas solo para miembros
  • HS32M1602HWB_J0720.zip (Descargas: No especificadas)
    Descargas solo para miembros
  • HS32M1602HWB_1110_J0720.zip (Descargas: No especificadas)
    Descargas solo para miembros
  • HS32M1602HWB_1111_J0723.zip (Descargas: No especificadas)
    Descargas solo para miembros
  • HS32M1603HWB_J0717.zip (Descargas: No especificadas)
    Descargas solo para miembros
  • HS40M16FWB_J0918.zip (Descargas: No especificadas)
    Descargas solo para miembros
  • HS40M1601FWB_J0919.zip (Descargas: No especificadas)
    Descargas solo para miembros
  • HS40B16FWB_G0905.zip (Descargas: No especificadas)
    Descargas solo para miembros
  • HS40B16FWB_J0720.zip (Descargas: No especificadas)
    Descargas solo para miembros
  • HS43B16FWB_J0730.zip (Descargas: No especificadas)
    Descargas solo para miembros
  • HS43M16FWB_J0927.zip (Descargas: No especificadas)
    Descargas solo para miembros
  • HS43M1602FWB_1110_J0720.zip (Descargas: No especificadas)
    Descargas solo para miembros
  • HS43M1602FWB_1111_J0718.zip (Descargas: No especificadas)
    Descargas solo para miembros
  • HS43M1601FWB_J0715.zip (Descargas: No especificadas)
    Descargas solo para miembros
Dump memoria
Datos de Memoria / DUMP — PHILCO PLD3226HI / PLD3226HIX (eMMC)
Dumps eMMC diferenciados por tipo de WiFi (WU182-LO / ZDWM2401) para reprogramación con RT809H.
DUMP eMMC RT809H 6823

Archivos de memoria — PLD3226HI / PLD3226HIX

Descarga disponible a miembros con suscripcion activa.

ARCHIVOS DISPONIBLES
Imagen eMMC — WiFi WU182-LO (verde) — 32HD / RSAG7.820.6823
Archivo: MTK5655_32HD_6823_G0918_WU182-LO_EMMC.rar
Descargas: No especificadas
Descargas solo para miembros
Imagen eMMC — WiFi ZDWM2401 (azul) — 32HD / RSAG7.820.6823
Archivo: MTK5655_32HD_6823_G1103_ZDWM2401_EMMC.rar
Descargas: No especificadas
Descargas solo para miembros

Instrucciones de conexión — eMMC (RT809H)

PROCEDIMIENTO
Memoria eMMC indicada: N87 H26M31001HPR. Programador usado: RT809H.
Preparar conexión en CLK / CMD / D0 / Vcc (según puntos de placa).
Retirar componentes indicados: R80, R81, R82 y L40, y luego conectar el VCC del programador.
Alimentar con fuente externa: 12V en el cátodo de DV817.
NOTA TÉCNICA

Datos: En PHILCO PLD3226HI / PLD3226HIX, un dump es un volcado de memoria que se escribe directo al chip con programador cuando el software está corrupto y el TV no puede recuperarse por USB.

Dump memoria
Datos de Memoria / DUMP — RSAG7.820.6823 (eMMC + EEPROM)
Archivos eMMC/EEPROM para variantes 32HD/40FHD/43FHD con diferentes WiFi (WU182-LO / ZDWM2401).
DUMP eMMC EEPROM RT809H

Archivos de memoria — RSAG7.820.6823

Descarga disponible a miembros con suscripcion activa.

ARCHIVOS DISPONIBLES
Imagen eMMC — 32HD — WU182-LO
Archivo: MTK5655_32HD_6823_G0918_WU182-LO_EMMC.rar
Tamaño: 305.93 MiB
Descargado 94 veces
Descargas solo para miembros
Imagen eMMC — 32HD — ZDWM2401
Archivo: MTK5655_32HD_6823_G1103_ZDWM2401_EMMC.rar
Tamaño: 296.2 MiB
Descargado 116 veces
Descargas solo para miembros
EEPROM — 40FHD — WU182-LO
Archivo: MTK5655_40FHD_6823_G0918_WU182-LO_EEPROM.rar
Tamaño: 1.33 KiB
Descargado 31 veces
Descargas solo para miembros
Imagen eMMC — 40FHD — WU182-LO
Archivo: MTK5655_40FHD_6823_G0918_WU182-LO_EMMC.rar
Tamaño: 301.29 MiB
Descargado 23 veces
Descargas solo para miembros
EEPROM — HS40B16 (G0905)
Archivo: MTK5655_HS40B16_6823_G0905_EEPROM.zip
Tamaño: 1.44 KiB
Descargado 23 veces
Descargas solo para miembros
Imagen eMMC — HS40B16 (G0905)
Archivo: MTK5655_HS40B16_6823_G0905_EMMC.zip
Tamaño: 501.28 MiB
Descargado 14 veces
Descargas solo para miembros
EEPROM — 43FHD — ZDWM2401
Archivo: MTK5655_43FHD_6823_H0401_ZDWM2401_EEPROM.rar
Tamaño: 1.39 KiB
Descargado 107 veces
Descargas solo para miembros
Imagen eMMC — 43FHD — ZDWM2401
Archivo: MTK5655_43FHD_6823_H0401_ZDWM2401_EMMC.rar
Tamaño: 319.73 MiB
Descargado 114 veces
Descargas solo para miembros
EEPROM — 43FHD — WU182-LO
Archivo: MTK5655_43FHD_6823_G0918_WU182-LO_EEPROM.rar
Tamaño: 1.37 KiB
Descargado 77 veces
Descargas solo para miembros
Imagen eMMC — 43FHD — WU182-LO
Archivo: MTK5655_43FHD_6823_G0918_WU182-LO_EMMC.rar
Tamaño: 311.76 MiB
Descargado 62 veces
Descargas solo para miembros

Instrucciones de programación — eMMC/EEPROM (RT809H)

PROCEDIMIENTO
IC eMMC indicado: N87 H26M31001HPR. IC EEPROM indicado: N50 24C128.
Conectar el programador (RT809H) en líneas CLK / CMD / D0 / Vcc según puntos del circuito.
Retirar R80, R81, R82 y L40 antes de inyectar Vcc del programador.
Alimentar la main con 12V de fuente externa en el cátodo de DV817.
NOTA TÉCNICA

Datos: En PHILCO PLD3226HI / PLD3226HIX, el dump se usa como imagen de rescate cuando hay corrupción profunda y el equipo no entra a recovery o no acepta USB. Se escribe “crudo” al chip con programador.

Soporte y aportes — PHILCO PLD3226HI / PLD3226HIX
Menú Service • Reset • Logo • No enciende • WiFi desconectado • Netflix tvq-pm-100
Service Reset Logo Fuente WiFi Netflix URC2025

Menú Service / Modo Fábrica — PLD3226HI / PLD3226HIX (RSAG7.820.6823)

Advertencia: el menú de servicio es técnico. Cambios sin respaldo pueden dejar el equipo inoperable.

Encender el TV y abrir MENU (botón de engranaje).
Seleccionar TODO y entrar a SONIDO → Configuración avanzada de Audio.
Pararse sobre Balance (sin presionar OK) e ingresar 1 9 6 9.
Aparece una M; volver a pulsar MENU para abrir el MENU de SERVICE.
Para salir, presionar power off.

Nota: Antes de cambiar valores, registrar parámetros originales para poder revertir.

Reset / Restaurar a valores de fábrica — PLD3226HI / PLD3226HIX

Restablecer borra configuraciones y devuelve el equipo a estado de inicio.

Por menú de usuario: MENU → TODO → SISTEMA → Restaurar a los valores de fábrica → Aceptar.
El TV reinicia y luego hay que completar el asistente de configuración inicial.
Por menú de service: entrar con 1 9 6 9 y ejecutar Factory → Clean Chip.
Cuando reinicie, apagar con el control remoto para salir del modo service. Encender y configurar.

Nota: Usar Clean Chip solo si se entiende el impacto en configuraciones internas.

Informe técnico: no enciende — Fuente (RSAG7.820.6823)

Síntoma: el equipo no enciende. Se reporta que a veces faltan tensiones y, en casos severos, hay componentes dañados en el sector V801 / R847 / N801.

Causa mencionada: mal montaje/soldadura del transformador T801. Dependiendo del caso, puede generar funcionamiento intermitente o quemar la fuente.

Nota: Revisar el soldado del transformador y el área de fuente antes de energizar nuevamente.

Diferencia PLD3226HI vs PLD3226HIX — WiFi y firmware

Se indicó que la diferencia principal está en el módulo WiFi y el software asociado. Además, pueden existir dos versiones de panel, pero el panel no define por sí solo el modelo.

PLD3226HI: WiFi WU182-LO (color verde).
PLD3226HIX: WiFi ZDWM2401 (color azul).
Si se intercambia main o módulo WiFi entre modelos, el WiFi puede dejar de funcionar y mostrar “módulo de wifi desconectado”.
Solución indicada: instalar el firmware que coincida con la versión del módulo WiFi instalado.

Nota: Antes de comprar una main, verificar firmware y módulo WiFi para evitar incompatibilidades.

Netflix: error tvq-pm-100 (5.6.1) — PLD3226HI / PLD3226HIX

Descripción: al reproducir un título, aparece el error tvq-pm-100 (5.6.1) tras 1 o 2 segundos.

Solución indicada: actualizar el firmware a la versión más reciente disponible para el modelo (y compatibilidad WiFi/panel).

Nota: Si el firmware no corresponde al WiFi/panel, además de Netflix puede fallar conectividad.

Configuración de control URC2025 — Código 2731

Presionar la tecla de modo TV.
Mantener presionado SETUP hasta que el modo TV parpadee dos veces.
Ingresar el código 2731.
Presionar Power. Si el TV se apaga, volver a presionar Power para encenderlo.
Probar Vol+, Vol-, MUTE y MENU para confirmar que la programación quedó correcta.

Nota: En el contenido se menciona un manual PDF para URC2025 (idiomas Eng/Span) como referencia.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
