PHILCO PLD32HS22

Descargas PHILCO PLD32HS22: firmware USB, diagramas, manual service y datos de memoria eMMC (PDF/ZIP/RAR)

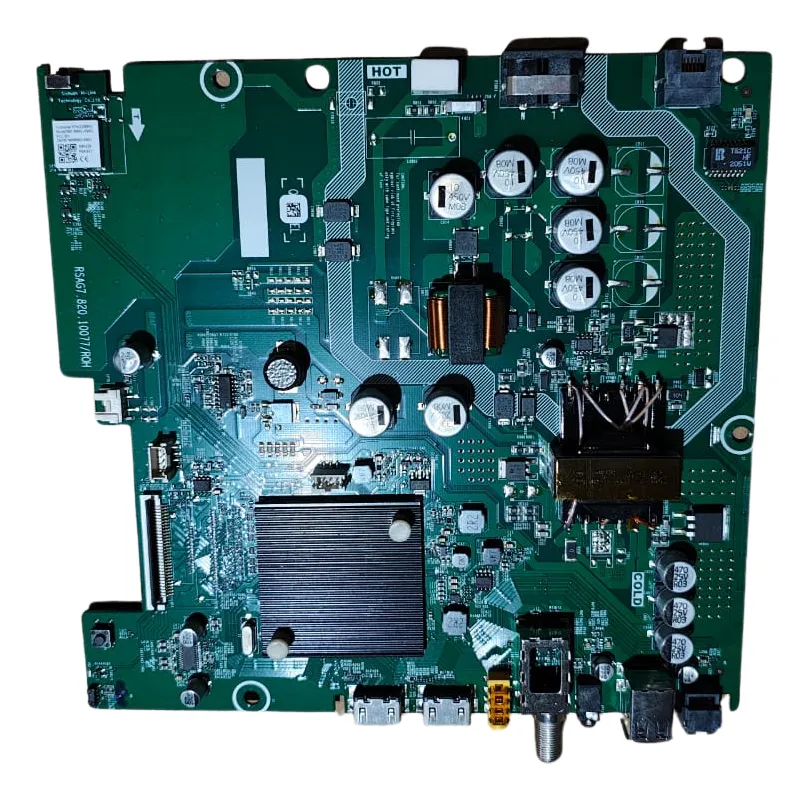

Marca: PHILCO Modelo: PLD32HS22 Placa: RSAG7.820.10077 Chasis: MT9602
PHILCO PLD32HS22
Descarga disponible a miembros con suscripción activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, manuales y memorias
  • Firmware — Actualización por USB PHILCO PLD32HS22 (K1117)
  • Firmware — Actualización por USB PHILCO PLD32HS22 (L0311)
  • Firmware — Instalación forzada por USB PHILCO PLD32HS22 (K1117)
  • Firmware — Instalación forzada por USB PHILCO PLD32HS22 (L0311)
  • Firmware — Actualización por USB RSAG7.820.10077 (K1117)
  • Firmware — Actualización por USB RSAG7.820.10077 (L0311)
  • Firmware — Instalación forzada por USB RSAG7.820.10077 (K1117)
  • Firmware — Instalación forzada por USB RSAG7.820.10077 (L0311)
  • Diagrama — RSAG7.820.10077
  • Lista de Componentes — RSAG7.820.10077
  • Manual Service — MT9602 / RSAG7.820.10077
  • Datos de Memoria eMMC — RSAG7.820.10077 (32" HD) — paquete en 4 partes
  • Datos de Memoria eMMC — RSAG7.820.10077 (43" FHD) — paquete en 4 partes
Información técnica
Información técnica PHILCO PLD32HS22
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
PHILCO
PLD32HS22
Modelo
PLD32HS22
Chasis
MT9602
Matriz
HISENSE
Control remoto
EN3A52
Manual de Usuario
Sin Info: por el momento
SoC / MainChip
MEDIATEK MT9602
Modelo compatible
NOBLEX DK32X5000 · SANYO LCE32SH1000 · TEDGE TE32HS21 · JVC LT32DA3125 · ASHIMA AS32HS21 · HISENSE 32A421GSV
Placas y conectividad
MainBoard + PowerBoard
RSAG7.820.10077
Wifi
WF-M601-UWS2
Panel Display
HISENSE JHD315X1H61-TXB1
T-CON
TP320AT02-3 Ver.1.3

Documentación técnica

Diagrama — RSAG7.820.10077
RSAG7.820.10077
366.11 KiB Descargado 1251 veces Descarga VIP
Lista de Componentes — RSAG7.820.10077
Part.Description.10077
312.23 KiB Descargado 326 veces Descarga VIP
Manual Service — MT9602 / RSAG7.820.10077
Manual_Service_MT9602_10077
2.61 MiB Descargado 978 veces Descarga VIP
Nota: cambiar parámetros internos sin respaldo puede dejar el TV inoperable.

Firmware por USB — MT9602 / PHILCO PLD32HS22 (RSAG7.820.10077)

Actualización de firmware por USB

PHILCO PLD32HS22 — Actualización de Firmware por USB

Instalación normal desde menú (Servicio de asistencia → Actualizar desde USB)
Instrucciones

Instrucciones de actualización desde pendrive

  • Descomprimir el paquete .zip; al extraer se obtiene un archivo .bin.
  • Copiar el .bin al USB y confirmar que no haya otros archivos en el pendrive.
  • Insertar el pendrive en un puerto USB del televisor.
  • Ir a MENU → AJUSTAR → SERVICIO DE ASISTENCIA → ACTUALIZACION DE SISTEMA y elegir Actualizar desde USB. Confirmar “Reiniciar” para iniciar.
  • Al finalizar, hacer Restaurar a los valores de fábrica desde Servicio de asistencia y completar la configuración inicial.

Usar la versión que corresponda al equipo. Si el sistema queda inestable, repetir instalación y luego reset.

  • MTK9602_10077_K1117.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • MTK9602_10077_L0311.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

PHILCO PLD32HS22 — Instalación Forzada de Firmware por USB

Método con VOL+ para iniciar la interfaz de instalación
Instrucciones

Instrucciones de instalación forzada (USB)

  • Extraer el .zip hasta obtener el archivo .bin.
  • Copiar el .bin al pendrive (sin otros archivos).
  • Insertar el USB en el televisor.
  • Desenchufar el TV y esperar 5 segundos. Mantener presionado VOL+ del control remoto y enchufar: aparece la pantalla de instalación.
  • Soltar VOL+ y esperar a que termine. Luego, restaurar a fábrica desde Servicio de asistencia y completar configuración inicial.

No interrumpir la energía durante la instalación. Una interrupción puede corromper el sistema.

  • MTK9602_10077_K1117.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • MTK9602_10077_L0311.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Actualización de firmware por USB

RSAG7.820.10077 — Actualización de Firmware por USB

Ruta de menú: Servicio de asistencia → Actualización de sistema
Instrucciones

Guía de actualización (USB) — paso a paso

  • Descomprimir el firmware .zip para obtener el archivo .bin.
  • Copiar el .bin al USB y dejar el pendrive sin archivos adicionales.
  • Con el TV encendido, insertar el pendrive.
  • Ir a MENU → AJUSTAR → SERVICIO DE ASISTENCIA → ACTUALIZACION DE SISTEMA y seleccionar Actualizar desde USB. Confirmar “Reiniciar”.
  • Finalizada la carga, ejecutar Restaurar a los valores de fábrica y completar la configuración inicial.

Elegir versión compatible. Si la instalación se corta, repetir proceso y luego reset.

  • MTK9602_10077_K1117.zip (512.96 MiB) (Descargado 1065 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK9602_10077_L0311.zip (529 MiB) (Descargado 839 veces)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

RSAG7.820.10077 — Instalación Forzada de Firmware por USB

Arranque forzado con tecla VOL+
Instrucciones

Instrucciones de instalación forzada (USB)

  • Descomprimir el .zip y preparar el archivo .bin para el pendrive.
  • Copiar el .bin al USB (sin archivos adicionales).
  • Insertar el pendrive en el TV.
  • Desenchufar, esperar 5 segundos, mantener VOL+ y volver a enchufar. Al aparecer la interfaz, soltar la tecla.
  • Esperar a que termine el proceso. Luego, restaurar a fábrica y completar configuración inicial.

Si no inicia el modo forzado, revisar el USB y repetir el armado del pendrive con el .bin correcto.

  • MTK9602_10077_K1117.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • MTK9602_10077_L0311.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Dump memoria
Datos de Memoria / DUMP — PHILCO PLD32HS22 (eMMC)
eMMC para chasis RSAG7.820.10077 (32" HD). Útil para reprogramación cuando el sistema no inicia o falla la actualización.
DUMP eMMC 32" HD RSAG7.820.10077

Archivos de memoria — PHILCO PLD32HS22

Descarga disponible a miembros con suscripción activa.

ARCHIVOS DISPONIBLES
MTK9602_32A5611_EMMC_L1717.part01.rar
Descargas: No especificadas
Descarga disponible a miembros con suscripción activa
MTK9602_32A5611_EMMC_L1717.part02.rar
Descargas: No especificadas
Descarga disponible a miembros con suscripción activa
MTK9602_32A5611_EMMC_L1717.part03.rar
Descargas: No especificadas
Descarga disponible a miembros con suscripción activa
MTK9602_32A5611_EMMC_L1717.part04.rar
Descargas: No especificadas
Descarga disponible a miembros con suscripción activa

Instrucciones eMMC / PinOut — PHILCO PLD32HS22 (RSAG7.820.10077)

PROCEDIMIENTO
Bajar las 4 partes del conjunto y guardarlas en la misma carpeta.
Abrir y extraer desde .part01.rar usando la última versión de WinRAR.
WinRAR toma el resto de las partes automáticamente durante la extracción.
Retirar la placa main del televisor.
Unir los pines del cristal Z1 a GND.
Conectar GND del programador a GND de la main.
Conectar en R122 → CLK.
Conectar en R120 → CMD.
Conectar D0 en la pista indicada (raspar pista para poder soldar).
Alimentar con fuente externa: 12V en XP1.
Lectura/escritura con RT809H, configurando VCQ = 1.8V.
NOTA TÉCNICA

Nota: En PHILCO PLD32HS22, un dump es literalmente un volcado de memoria: lo que estaba guardado dentro del chip se guarda en un archivo (normalmente .bin). Sirve para restaurar la memoria si quedó corrupta por una actualización fallida, corte de luz o firmware incorrecto, permitiendo que el equipo vuelva a encender.

Dump memoria
Datos de Memoria / DUMP — RSAG7.820.10077 (eMMC)
Paquetes eMMC para 32" HD y 43" FHD + guía de conexión (PINOUT eMMC) para lectura/escritura con programador.
DUMP eMMC PINOUT RSAG7.820.10077

Archivos de memoria — RSAG7.820.10077

Descarga disponible a miembros con suscripción activa.

ARCHIVOS DISPONIBLES
MTK9602_32A5611_EMMC_L1717.part01.rar
Tamaño: 350 MiB
Descargado 115 veces
Descarga disponible a miembros con suscripción activa
MTK9602_32A5611_EMMC_L1717.part02.rar
Tamaño: 350 MiB
Descargado 113 veces
Descarga disponible a miembros con suscripción activa
MTK9602_32A5611_EMMC_L1717.part03.rar
Tamaño: 350 MiB
Descargado 116 veces
Descarga disponible a miembros con suscripción activa
MTK9602_32A5611_EMMC_L1717.part04.rar
Tamaño: 189.02 MiB
Descargado 120 veces
Descarga disponible a miembros con suscripción activa
MTK9602_43A5611_EMMC_L1217.part01.rar
Tamaño: 350 MiB
Descargado 169 veces
Descarga disponible a miembros con suscripción activa
MTK9602_43A5611_EMMC_L1217.part02.rar
Tamaño: 350 MiB
Descargado 149 veces
Descarga disponible a miembros con suscripción activa
MTK9602_43A5611_EMMC_L1217.part03.rar
Tamaño: 350 MiB
Descargado 164 veces
Descarga disponible a miembros con suscripción activa
MTK9602_43A5611_EMMC_L1217.part04.rar
Tamaño: 191.05 MiB
Descargado 154 veces
Descarga disponible a miembros con suscripción activa

Instrucciones eMMC / PinOut — RSAG7.820.10077

PROCEDIMIENTO
Descargar las 4 partes del conjunto elegido (32" HD o 43" FHD) y mantenerlas juntas.
Iniciar la extracción desde .part01.rar con WinRAR actualizado.
El descompresor procesa el resto de las partes en forma automática.
Sacar la placa main del chasis para trabajar con la eMMC.
Puente en el cristal Z1 hacia GND.
Unir GND del programador al GND de la mainboard.
Conectar CLK en R122.
Conectar CMD en R120.
Conectar D0 en la pista indicada (raspar pista para soldar).
Alimentar con 12V externos en el conector XP1.
Programación con RT809H y VCQ = 1.8V.
Aporte de comunidad: para habilitar escritura por ISP, se reportó que quitando R120 y R122 y alimentando 12V en XP1 se logró grabar correctamente.
NOTA TÉCNICA

Nota: En PHILCO PLD32HS22, el dump se usa cuando el sistema está tan dañado que no puede “leer” un firmware de USB. El dump se escribe con programador directamente en la memoria, reconstruyendo el arranque desde la base.

Soporte y aportes — PHILCO PLD32HS22
Menú Service • Reset • Cambio de logo • Backlight • eMMC ISP/PinOut • Aportes de comunidad
Service (TV) Reset (TV) Logo (TV) Service (Placa) Reset (Placa) Logo (Placa) Backlight eMMC ISP Panel Consulta

Menú Service / Modo Fábrica — PHILCO PLD32HS22

Advertencia: modificar parámetros del menú de servicio sin conocimiento puede provocar daños permanentes. Registrar valores antes de cambiar.

Encender el TV.
Presionar INPUT y elegir cualquier fuente de señal.
Ingresar a MENU.
Ir a AJUSTAR → SONIDO → BALANCE.
Pararse sobre Balance pero sin presionar OK.
Ingresar 1 9 6 9. Aparece una “M” arriba a la izquierda.
Pulsar MENU para abrir MENU SERVICE.
Para salir, presionar power off.

Nota: Útil para diagnóstico y configuración interna. No hacer cambios “a ciegas”.

Reset / Restaurar a valores de fábrica — PHILCO PLD32HS22

El reset elimina ajustes y deja el equipo como de fábrica. Luego del reinicio, completar configuración inicial.

Procedimiento por menú de usuario

Ingresar a MENU.
Ir a Ajustar → Servicio de asistencia → Restaurar a los valores de fábrica.
Confirmar con ACEPTAR y esperar el reinicio.
Realizar el asistente de configuración inicial.

Procedimiento por menú de service

Abrir MENU SERVICE desde Balance (1969), como en el panel de Service.
Seleccionar Option y confirmar con OK.
Ejecutar Clean All y esperar el reinicio.
Después del reinicio, repetir la configuración inicial.

Nota: “Clean All” restablece parámetros desde el menú de fábrica; usar con precaución.

Cambio de marca o logo — PHILCO PLD32HS22

Se utiliza cuando el equipo inicia con marca incorrecta luego de cambio de main, firmware o memoria.

Ingresar a MENU SERVICE (AJUSTAR → SONIDO → BALANCE sin OK → 1969 → MENU).
Entrar en Factory → Options → Logo.
Elegir la marca con izquierda/derecha. Si no está, usar Welcome o Smart TV como logo genérico.
Salir apagando el TV con el control remoto y encender nuevamente.
Hacer restauración a fábrica desde Menu → Ajustar → Servicio de asistencia.
Verificar que el arranque muestre la marca correcta.

Nota: La lista de logos depende del firmware y del perfil de fábrica habilitado.

Menú Service / Modo Fábrica — RSAG7.820.10077

Acceso al menú de fábrica en la placa RSAG7.820.10077. Recomendación: anotar valores antes de editar.

Encender el TV y elegir una fuente con INPUT.
Abrir MENU y entrar en AJUSTAR.
Ir a SONIDO y luego a BALANCE.
Quedarse sobre Balance sin presionar OK.
Ingresar 1969 (aparece “M”).
Pulsar MENU para ver MENU SERVICE.
Realizar el ajuste necesario (si corresponde).
Salir con power off.

Nota: Si se cambian opciones de panel/brand, conviene finalizar con reset para limpiar configuraciones.

Reset / Restaurar a valores de fábrica — RSAG7.820.10077

Dos métodos: por menú normal y por Service (Clean All). Luego del reinicio, completar la configuración inicial.

Por menú de usuario

Entrar en MENU.
Ir a Ajustar → Servicio de asistencia → Restaurar a los valores de fábrica.
Confirmar y esperar el reinicio.
Completar configuración inicial.

Por menú Service (Clean All)

Abrir MENU SERVICE mediante secuencia 1969 sobre Balance.
Seleccionar Option y confirmar con OK.
Ejecutar Clean All y esperar el reinicio.
Luego del reinicio, repetir configuración inicial.

Nota: En fallas por parámetros corruptos, el “Clean All” suele ser más profundo que el reset desde el menú normal.

Cambio de marca o logo — RSAG7.820.10077

Procedimiento para ajustar el logo cuando la placa quedó con brand incorrecto.

Ingresar al Service: Balance (sin OK) → 1969 → MENU.
Ruta: Factory → Options → Logo.
Cambiar marca con izquierda/derecha. Alternativa: Welcome o Smart TV como genérico.
Salir apagando y encendiendo desde el control remoto.
Finalizar con restauración a fábrica desde Servicio de asistencia.
Verificar el logo en el arranque.

Nota: Si el ítem de Logo no aparece, puede depender de la versión de firmware instalada.

Backlight: Bajar corriente a LEDs — RSAG7.820.10077 (modelo 43")

Procedimiento reportado para reducir corriente de backlight en variante 43".

Retirar las resistencias R728 y R729 de 5.1 Ω cada una.
Evaluar brillo/corriente final: bajar corriente reduce brillo y debe ajustarse según criterio técnico.

Nota: Modificación tentativa. Cada equipo debe probarse para no comprometer el nivel de iluminación del panel.

Aporte: eMMC por ISP — errores CSD CRC y recomendaciones

Reporte de falla durante intentos de grabación por ISP (texto compartido por usuario):
014: VCCIO: 3.3V
015: CSD CRC error: 3D-7F
016: Error code : 1
017: VCCIO: 3.3V

Sugerencia de comunidad: revisar que la tensión de trabajo sea 1.8V (según configuración del programador/VCQ).
Aporte adicional: para grabar (no solo leer), se reportó que es necesario quitar R120 y R122.
También se indicó que no funcionó usando la alimentación de la fuente de la placa: se logró aportando 12V en XP1 con fuente externa.

Nota: Estos puntos son aportes de experiencia práctica. Validar continuidad, masa común, y configuración del programador antes de insistir con la escritura.

Aporte: código de display y T-CON integrada — PLD32HS22

Aporte de usuario: código de display JHD315X1H61. Se indica que la T-CON está integrada.

Nota: Si la T-CON es integrada, parte del diagnóstico de imagen/LVDS suele concentrarse en la main y su sección de salida hacia el panel.

Consulta: valor de resistencia R906 — RSAG7.820.10077

Se solicitó el valor de la resistencia R906 para esta placa.

Nota: Sin Info: por el momento (no se publicó el valor en el texto provisto).

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
