PHILCO PLD32HSC9

Descargas PHILCO PLD32HSC9: firmware USB (normal y forzado), diagramas PDF y manual service (NT63A-LA)

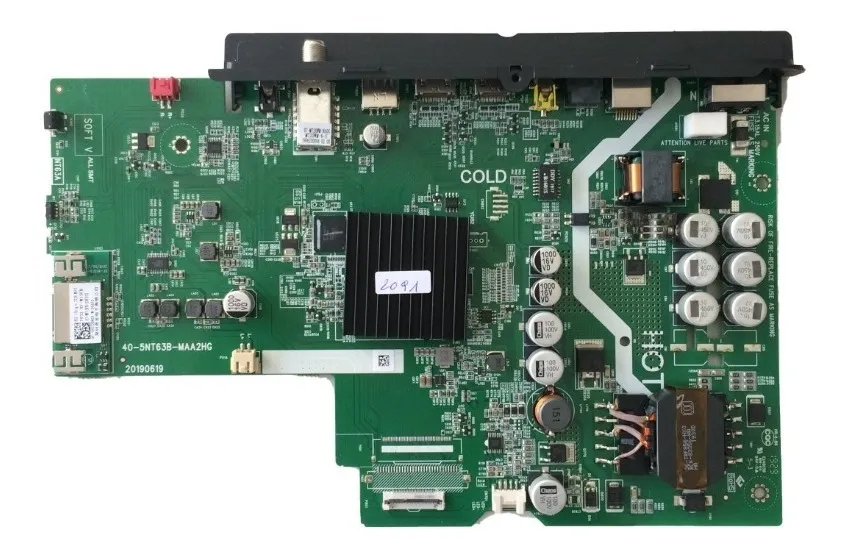

Marca: PHILCO Modelo: PLD32HSC9 Placa: 40-5NT63B-MAA2HG Chasis: NT63A-LA
PHILCO PLD32HSC9
Para descargar los archivos: descarga disponible a miembros con suscripcion activa.
DESCARGAS DISPONIBLES PARA MIEMBROS CON SUSCRIPCION ACTIVA
Firmware, diagramas y manuales
  • Actualización de Firmware PHILCO PLD32HSC9
  • Firmware PHILCO PLD32HSC9: Instalación Forzada!!
  • NT63A-LA (40-5NT63B-MAA2HG / 40-5NT63C-MAA2HG) - Actualización de Firmware / USB
  • NT63A-LA (40-5NT63B-MAA2HG / 40-5NT63C-MAA2HG) - Firmware / Instalación Forzada USB
  • Diagrama — 40-5NT63B-MAA2HG
  • Diagrama — 40-5NT63A-MAE2HG (TCL 32D1240A / PLD32HSC9)
  • Manual Service — NT63A-LA 32D1240A
  • Manual Service — NT63A-LA 32D1290A
  • Manual Service — NT63A-LA 43D1290A
Información técnica
Información técnica PHILCO PLD32HSC9
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
PHILCO
PLD32HSC9
Modelo
PLD32HSC9
Chasis
NT63A-LA
Matriz
TCL
Control remoto
506 ECR
Modelo compatible
Sin Info: por el momento
Placas y conectividad
MainBoard + PowerBoard
40-5NT63B-MAA2HG · 40-5NT63C-MAA2HG
Wifi
XF-W13FB (ON BOARD)
Panel Display
TCL LVW320CSDX E0416 (M8-32D1240-LPBX25)
Empresa (Mainboard)
TCL
Modelo (Mainboard)
NT63A-LA
MainChip
NOVATEC NT72563MBG-TU
Detalle (componentes)
U801: PF6005AG · U830: TL431 · U1: NT5050 LED DRIVER · ZD770: BZT52HC13 (13V) · ZD801: BZT52HC22 (22V) · ZD850/ZD851: MM1Z33 (33V) · PC820: LTV-816S-TA1-DT · Q770: MOSFET-SMD N 150V 20A · Q801: MOSFET-SMD N 650V 7A (AP65SL)

Documentación técnica

Firmware — NT563AM-V031 (Actualización por USB)
NT563AM-V031
Descargas: No especificadas Descarga VIP
Firmware — NT563AM-V042 (Actualización por USB)
NT563AM-V042
Descargas: No especificadas Descarga VIP
Firmware — update.zip (Instalación forzada por USB)
update
Descargas: No especificadas Descarga VIP
Diagrama — 40-5NT63B-MAA2HG
40-5NT63B-MAA2HG
370.41 KiB Descargado 503 veces Descarga VIP
Manual Service — NT63A-LA 32D1240A
NT63A-LA_32D1240A_Manual_Service
1.92 MiB Descargado 162 veces Descarga VIP
Manual Service — NT63A-LA 32D1290A
NT63A-LA_32D1290A_Manual_Service
3.21 MiB Descargado 117 veces Descarga VIP
Manual Service — NT63A-LA 43D1290A
NT63A-LA_43D1290A_Manual_Service
3.47 MiB Descargado 165 veces Descarga VIP
Diagrama — TCL 32D1240A / PLD32HSC9 (40-5NT63A-MAE2HG)
TCL 32D1240A PLD32HSC9 40-5NT63A-MAE2HG
1.92 MiB Descargado 126 veces Descarga VIP
Nota: cambiar parámetros internos sin criterio técnico puede causar fallas permanentes. Registrar valores antes de modificar.

Firmware por USB — NT63A-LA / PHILCO PLD32HSC9 (Actualización + Forzado)

Actualización de firmware por USB

Actualización de Firmware — PHILCO PLD32HSC9 (USB)

Método normal desde menú del sistema
Instrucciones

Instrucciones de instalación por USB (archivo .bin)

  • Descargar el paquete de firmware correspondiente para este modelo.
  • Descomprimir el ZIP y ubicar el archivo con extensión .bin.
  • Copiar el archivo .bin a un pendrive (recomendado: USB sin otros archivos).
  • Conectar el pendrive al puerto USB del televisor.
  • En el control remoto: entrar a Sistema → Act. de Software → Por USB y confirmar.
  • Esperar a que termine: al finalizar, el equipo se reinicia automáticamente.

No interrumpir la energía durante la carga. Un corte puede dejar el software dañado.

  • NT563AM-V031.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripcion activa
Actualización de firmware por USB

Actualización de Firmware / USB — NT63A-LA (40-5NT63B / 40-5NT63C)

Carga desde el menú: copiar BIN al pendrive
Instrucciones

Guía de actualización (USB)

  • Bajar el firmware indicado para la plataforma NT63A-LA.
  • Extraer el ZIP y tomar el archivo .bin resultante.
  • Pasar el .bin al USB (idealmente, USB limpio).
  • Conectar el pendrive al TV.
  • Ingresar a Sistema → Act. de Software → Por USB, confirmar y esperar.
  • Al completar, el televisor reinicia y vuelve al inicio.

Si la falla es eléctrica (fuente/LED driver/componentes), la actualización por USB no reemplaza la reparación de hardware.

  • NT563AM-V031.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripcion activa
  • NT563AM-V042.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripcion activa
Firmware forzado por USB

PHILCO PLD32HSC9 — Instalación Forzada de Firmware por USB

Método de arranque/recuperación con update.zip
Instrucciones

Instrucciones de instalación forzada (pendrive)

  • Descargar el archivo update.zip (no se utiliza descompresión).
  • Copiar update.zip al pendrive.
  • Conectar el USB al televisor.
  • Desenchufar el TV y esperar 30 segundos.
  • Mantener presionado Encendido del TV y volver a enchufar el equipo.
  • Cuando el LED comience a parpadear, soltar el botón.
  • El televisor entra en modo descarga e inicia la instalación automáticamente.
  • No apagar el TV durante el proceso.
  • Al finalizar, realizar las configuraciones iniciales de inicio.

Este método se usa cuando el TV no inicia normalmente. Si el problema es de fuente/backlight, puede no recuperar el arranque.

  • update.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripcion activa
Firmware forzado por USB

Firmware / Instalación Forzada USB — NT63A-LA (40-5NT63B / 40-5NT63C)

Recovery por USB con update.zip (sin descomprimir)
Instrucciones

Guía de forzado (arranque de descarga)

  • Bajar el update.zip y conservarlo tal cual (no extraer contenido).
  • Copiar el ZIP al pendrive.
  • Conectar el USB al equipo.
  • Desconectar alimentación y esperar unos 30 s.
  • Mientras se vuelve a enchufar, mantener pulsado el botón Power del TV.
  • Soltar al ver el LED en parpadeo e iniciar la carga.
  • Esperar a que termine el proceso de instalación (sin cortar energía).
  • Finalizado el forzado, completar la configuración de inicio del sistema.

Aporte: si la PC indica “archivo dañado/multivolumen”, puede estar intentando descomprimir el ZIP automáticamente. En este método, el archivo se usa sin descomprimir.

  • update.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripcion activa
Soporte y aportes — PHILCO PLD32HSC9
Menú Service • Desactivar Factory Hotkey • Backlight (ISET NT50509) • Standby/No enciende • WiFi en corto
Service Salir Modo M Backlight Standby Aporte

Menú Service / Modo Fábrica — PHILCO PLD32HSC9

Advertencia: ajustar opciones internas sin conocer el efecto puede dejar el televisor inoperable. Usar sólo para diagnóstico/reparación.

Con el control remoto, ingresar al menú Imagen.
Seleccionar la opción Contraste (sin modificar valores si no es necesario).
Para Menú Fábrica, marcar la secuencia 9 → 7 → 3 → 5.
Para Menú Diseño, marcar la secuencia 1 → 9 → 5 → 0.
Para Menú Servicio, marcar la secuencia 9 → 7 → 0 → 5.

Nota: Antes de cambiar parámetros, anotar valores originales para poder restaurarlos si algo queda mal.

Menú Service / Factory — NT63A-LA (40-5NT63B / 40-5NT63C)

Precaución: este menú es de fábrica/servicio. Evitar cambios sin respaldo de valores y sin conocer el objetivo del ajuste.

Entrar a Imagen desde el control remoto.
Ubicarse sobre Contraste.
Secuencia 9-7-3-5 para abrir Factory Menu.
Secuencia 1-9-5-0 para acceder al Design Menu.
Secuencia 9-7-0-5 para ingresar al Service Menu.

Nota: Útil para configuración/diagnóstico. No aplicar cambios “a ciegas”.

Desactivar modo service / Factory Hotkey — PHILCO PLD32HSC9

Encender el TV.
Confirmar si aparece el indicador del modo service en la parte inferior izquierda (si parpadea, está activo).
Presionar RETURN.
Se abre el menú de Service.
Presionar la flecha Derecha.
Ubicar Factory Menu.
Presionar OK.
Buscar la opción Factory Hotkey.
Con flecha Derecha, dejar Factory Hotkey en DES.
Salir con EXIT.

Nota: Al desactivar “Factory Hotkey”, se evita que el equipo quede en modo service por atajos de teclado/teclas.

Salir de modo service / Factory Hotkey — NT63A-LA

Con el TV encendido, verificar si el aviso del modo service aparece intermitente en la esquina inferior izquierda.
Presionar RETURN para llamar el menú de Service.
Mover el cursor con flecha Derecha.
Ingresar a Factory Menu con OK.
Ir a la opción Factory Hotkey.
Con flecha Derecha, cambiar el estado a DES.
Cerrar el menú con EXIT.
Volver a comprobar que el indicador ya no parpadea en pantalla.

Nota: Este ajuste deshabilita el atajo de fábrica y ayuda a salir del modo service cuando queda activo.

Backlight: Bajar corriente a LEDs — PLD32HSC9 / NT63A-LA

Aportes sobre reducción de corriente en driver LED (mencionado: NT50509, pin 6 (ISET)).

Subir el valor de la resistencia que va al pin 6 ISET del NT50509 (se menciona retirar r777 o r778).
Alternativa reportada: reemplazar r777 (18c) por una de 68k.
Resultado indicado: cada tira queda en 28.6V (aprox. 5.72V por LED).

Nota: Es una modificación de hardware: validar funcionamiento, brillo y temperatura. Aplicar criterio técnico y pruebas.

Aportes: Queda en standby / no arranca — NT63A-LA

Se reportaron casos de placa NT63A-LA que queda en standby (LED rojo o parpadeo) y no inicia, con zumbido leve de fuente en algunas situaciones.

Caso: al enchufar/desenchufar varias veces, eventualmente arranca y luego funciona normal (reporte).
Caso: solución aplicada por un usuario fue cambiar la placa completa (reporte).
Caso: se encontró el módulo WiFi en corto; al retirarlo, el TV arrancó sin WiFi (reporte).
También se consultó por instalación forzada cuando el TV queda en standby (consulta, sin confirmación final en el texto).

Nota: En estos reportes hay hipótesis de software y de hardware (por ejemplo WiFi en corto). Verificar por mediciones y pruebas antes de concluir.

Aporte: update.zip parece “dañado” en PC — Instalación forzada

Se comentó un caso donde, al descargar el archivo de forzado, la computadora muestra advertencias del tipo “archivo dañado” o “multivolumen” al copiarlo al pendrive.

Respuesta aportada: muchas veces el sistema intenta descomprimir el ZIP automáticamente, y por eso aparece el error. Para el forzado, el archivo se usa sin descomprimir.

Nota: Si aun copiándolo “tal cual” no bootea, en el texto provisto no se publicó una confirmación final de prueba exitosa para ese caso específico.
