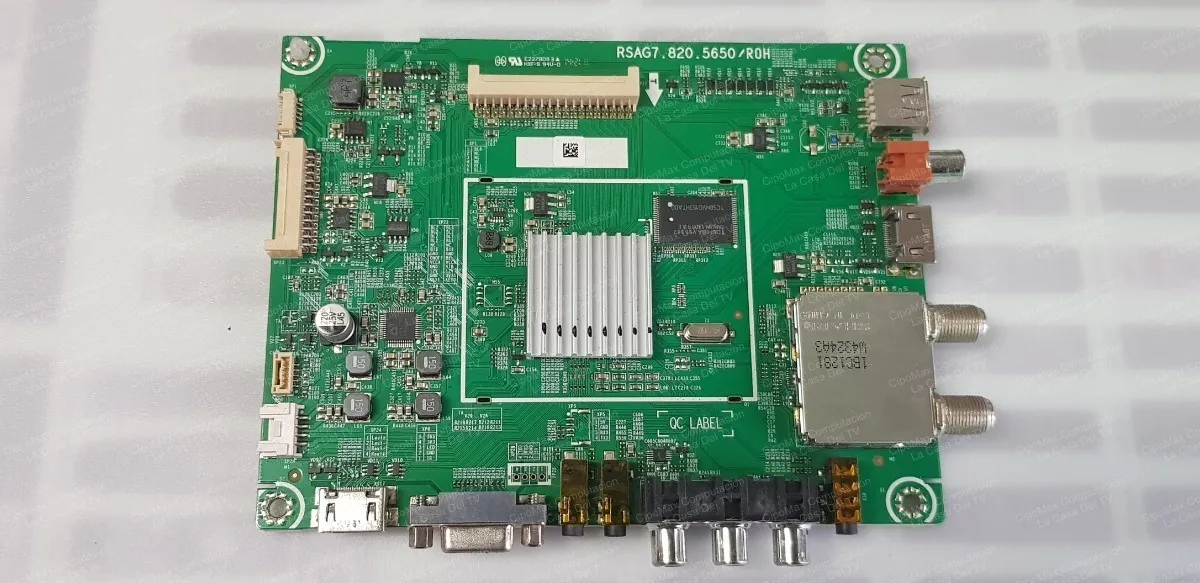

PHILCO PLD3914HT

Advertencia informada: cambiar opciones del menú de servicio sin conocer su función puede causar daños permanentes. Acceder sólo si está calificado para reparación.

Encender el televisor y pulsar MENU.

Ir a SONIDO → BALANCE y ajustar BALANCE = 0.

Pararse sobre Balance pero sin presionar OK.

Ingresar la secuencia 1 9 6 9. Aparece una “M” arriba a la izquierda.

Pulsar MENU nuevamente para que se muestre el Service Menu.

Para salir, apagar con Power off.

Nota: Antes de cambiar parámetros, registrar los valores originales para poder revertirlos.

Se describe el reset como un restablecimiento del dispositivo a su estado original (como al salir de fábrica), eliminando configuraciones y datos del usuario. Luego del reinicio, se debe repetir la configuración inicial.

Método 1: Reset desde menú de usuario

Entrar al MENU del televisor.

Ir a Configuración → Restaurar parámetros de fábrica.

Confirmar (Aceptar). El TV se reinicia y luego pide la configuración inicial.

Método 2: Reset desde Menú Service

Entrar al Service Menu: MENU → SONIDO → BALANCE en 0 → pararse sin OK → teclear 1969 → “M” → MENU.

Ejecutar el reset: Init → Unprotected Clear → OK. El TV se reinicia nuevamente.

Nota: Tras el reset, repetir el asistente de configuración inicial (idioma, canales, etc.).

Se indica que el cambio de logo puede ser necesario tras reemplazar mainboard, reinstalar firmware o escribir datos de memoria.

Abrir el Menú Service con el método: MENU → SONIDO → BALANCE=0 → pararse en Balance sin OK → ingresar 1 9 6 9 → “M” → MENU.

Ir a la ruta de configuración de logo: Factory Menu > Options > Logo (en algunas variantes figura como Factory Option → OK → Logo Option).

Cambiar el logo/marca con ← / → sobre la opción “Logo”. Si no aparece el logo exacto, se menciona usar Welcome (genérico) o Apagado.

Salir del menú apagando el TV desde el control remoto y volver a encenderlo.

Comprobar en el arranque que el logo quedó aplicado correctamente.

Nota: Si el menú no muestra opciones de logo, puede depender de la variante de firmware/configuración instalada.

Para la fuente RSAG7.820.5424 (usada en PHILCO PLD3914HT) se detalla un ajuste de corriente del backlight mediante el controlador N901 (MAP3201 / SELC2010M). El objetivo es reducir estrés térmico y mejorar confiabilidad.

Se indica que el nivel de corriente queda definido por la red resistiva asociada a la realimentación (pin FBN), y que la modificación cambia el límite de corriente.

Identificar resistencias relacionadas al pin FBN del N901: R935 = 22Ω y R944 = 22Ω.

Para reducir la corriente del backlight, retirar la resistencia R935 (22Ω).

Ajuste opcional: si el brillo queda demasiado bajo, reemplazar R944 (22Ω) por 15Ω / 3W para recuperar parte del brillo manteniendo menor corriente.

Resultado esperado (según texto): menor corriente en LEDs, menor temperatura de trabajo, mayor vida útil del backlight.

Nota: Modificación orientativa: evaluar caso a caso. Reducir corriente baja el brillo, por lo que se recomienda buscar un equilibrio entre luminosidad y confiabilidad.

Se publican tensiones de referencia (COLD GROUND y HOT GROUND) para diagnóstico de fallas de encendido, standby, ausencia de imagen o backlight.

COLD GROUND
VD820: 12.2V (12.3V Stby)
VD824: 12.2V (12.3V Stby)
VD817: 12.2V (12.3V Stby)
VD839: 127V
VD940: 184V

LED+: 184V
LED-: 2.7V

HOT GROUND
C809: 285V (294V Stby)
C810: 285V (294V Stby)
VD822: 19.5V (17.7V Stby)

Nota: Usar estas mediciones para comparación (valores fuera de rango pueden orientar a la etapa con falla).

Se reporta el caso: “el TV dejó de responder al control remoto; se compró otro control y ocurre lo mismo, dejó de reconocerlo”. En el texto provisto no se publica un procedimiento de solución para este punto.

Nota: Sin Info: por el momento (no se incluyeron mediciones o diagnóstico específico del receptor IR / teclado en el contenido pegado).
