PHILCO PLD4015FT

Descargas PHILCO PLD4015FT: firmware USB (normal/forzado), diagramas, manuales y dumps de memoria (PDF/ZIP)

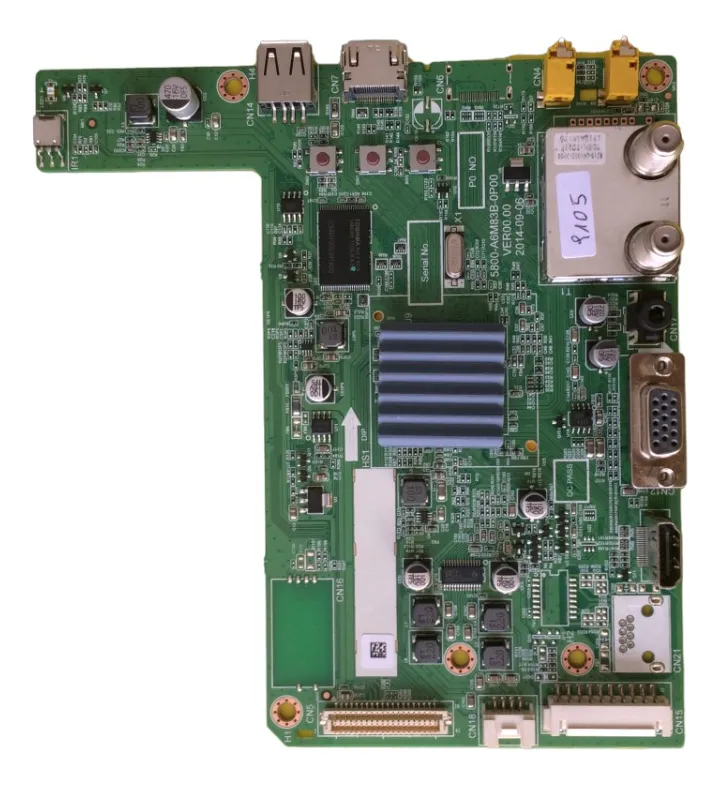

Marca: PHILCO Modelo: PLD4015FT MainBoard: 5800-A6M83B-0P00 Chasis: 6M83B
PHILCO PLD4015FT
descarga diponible a miembros con suscripcion activa
DESCARGAS DIPONIBLES A MIEMBROS CON SUSCRIPCION ACTIVA
Firmware, diagramas, manuales y memorias
  • PHILCO PLD4015FT — Actualización de Firmware / USB (6M83B)
  • 6M83B — Actualización de Firmware / USB (24HD / 32HD / 40FHD / 32HD SMART)
  • PHILCO PLD4015FT — Firmware / Instalación Forzada USB (método VOLUMEN+)
  • 6M83B — Firmware / Instalación Forzada USB (24HD / 32HD / 40FHD / 32HD SMART)
  • Diagrama — MainBoard 6M83B (5800-A6M83B-0P00)
  • Diagrama — PowerBoard 168P-L3L027-K1 (168P-L3L027-W1)
  • Resumen técnico: Placa 6M83B sin sonido
  • Manual de usuario — PHILCO PLD4015FT
  • Manual Service / Diagrama — PHILCO PLD4015FT
  • Manual Service — 6M83B
  • PHILCO PLD4015FT — Datos de Memoria / PinOut / DUMP (NAND U23)
  • 6M83B — Datos de Memoria / PinOut / DUMP (32HD / 40FHD / 32HD SMART)
Información técnica
Información técnica PHILCO PLD4015FT
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
PHILCO
PLD4015FT
Modelo
PLD4015FT
Chasis
6M83B
Matriz
SKYWORTH
Control remoto
HS-2009J-00 / RM-C2088 / LCD-486
Modelo compatible
NOBLEX 40LD875FT · SANYO LCE40XF15 · JVC LT40DA560 · ILO LDF40ILO1 · SANSEI TDS1540FT · PIONEER PLE40FRN3
Placas y conectividad
MainBoard
5800-A6M83B-0P00
PowerBoard
168P-L3L027-K1
Panel Display
SEL400FY(QD0-100) · INNOLUX V400HJ6-PE1 Rev.C1 · 1920×1080 FHD 60Hz · LVDS 2ch 8-bit · 12.0V/0.77A · SEL400FY(QD0-110) · INNOLUX V400HJ6-PE1 Rev.C2 · 12.0V/0.68A

Documentación técnica

Manual de Usuario — PHILCO PLD4015FT
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Manual Service / Diagrama — PHILCO PLD4015FT
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Diagrama — 6M83B (MainBoard)
Diagrama_6M83B
1.54 MiB Descargado 2081 veces Descarga VIP
Manual Service — 6M83B
Manual_Service_6M83B
5.01 MiB Descargado 3792 veces Descarga VIP
Diagrama — 168P-L3L027-W1 (PowerBoard)
168P-L3L027-W1
66 KiB Descargado 1009 veces Descarga VIP
Resumen con imágenes — Placa 6M83B sin sonido
Placa 6M83B sin sonido
94.5 KiB Descargado 459 veces Descarga VIP
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.

Firmware por USB — 6M83B / PHILCO PLD4015FT (Actualización + Forzado)

Actualización de firmware por USB

PHILCO PLD4015FT — Actualización de Firmware por USB

Actualización normal desde menú (USB)
Instrucciones

Instrucciones de instalación con pendrive

  • Obtener el firmware en .zip para la plataforma 6M83B.
  • Descomprimir el paquete hasta obtener el archivo MstarUpgrade.bin.
  • Copiar MstarUpgrade.bin a un pendrive.
  • Insertar el USB en el televisor.
  • Desde el menú, ingresar a Configuración → Actualización de software (USB), confirmar y esperar el reinicio.
  • Luego ingresar al menú service (CATV → SOURCE → 3 1 9 5) y ejecutar SYSTEM SETTING → Restore Factory Default → OK.

Recomendación: no cortar energía durante la carga del firmware. Si la falla es de hardware, la actualización no reemplaza una reparación eléctrica.

  • 6M83B_40FHD.zip (Descargas: No especificadas)
    descarga diponible a miembros con suscripcion activa
Actualización de firmware por USB

6M83B — Actualización de Firmware por USB (24HD / 32HD / 40FHD / SMART)

Paquetes ZIP con MstarUpgrade.bin + restauración de fábrica
Instrucciones

Guía de actualización por USB (pasos)

  • Seleccionar el firmware .zip correcto según chasis/variante (24HD, 32HD por panel, 40FHD o 32HD SMART).
  • Extraer el contenido hasta obtener MstarUpgrade.bin.
  • Copiar MstarUpgrade.bin al pendrive.
  • Conectar el USB y ejecutar la actualización desde Configuración → Actualización de software (USB).
  • Esperar el proceso completo: al terminar, el TV se reinicia.
  • Finalizar con restauración de fábrica por menú service: CATV → SOURCE → 3 1 9 5 → SYSTEM SETTING → Restore Factory Default → OK.

Si el panel muestra imagen invertida o con fallas tras actualizar, suele indicar que se cargó una variante que no corresponde al tipo de display.

  • 6M83B_24HD.zip (51.08 MiB) (Descargado 779 veces)
    descarga diponible a miembros con suscripcion activa
  • 6M83B_32HD_Display_CSOT_ST3151A05-8.zip (51.08 MiB) (Descargado 1526 veces)
    descarga diponible a miembros con suscripcion activa
  • 6M83B_32HD_Display_LGD_LCD320DXJ-SFE1.zip (50.71 MiB) (Descargado 3990 veces)
    descarga diponible a miembros con suscripcion activa
  • 6M83B_40FHD.zip (51.05 MiB) (Descargado 695 veces)
    descarga diponible a miembros con suscripcion activa
  • 6M83B_32HD_SMART.zip (109.71 MiB) (Descargado 422 veces)
    descarga diponible a miembros con suscripcion activa
Firmware forzado por USB

PHILCO PLD4015FT — Firmware / Instalación Forzada USB

Método VOLUMEN + para iniciar la carga desde USB
Instrucciones

Instrucciones de instalación forzada (pendrive)

  • Descargar el firmware .zip de 6M83B.
  • Descomprimir el archivo y obtener MstarUpgrade.bin.
  • Copiar MstarUpgrade.bin al pendrive.
  • Para forzar la carga: mantener presionado VOLUMEN + y encender con el Power del TV; esperar ~10 segundos y soltar VOLUMEN +.
  • Esperar hasta que termine y el equipo se reinicie automáticamente.
  • Completar con Restore Factory Default desde menú service: CATV → SOURCE → 3 1 9 5 → SYSTEM SETTING → Restore Factory Default → OK.

Si el TV no inicia por software, el método forzado ayuda a reescribir el sistema desde USB, pero no corrige fallas de fuente, LEDs o mainboard dañada.

  • 6M83B_40FHD.zip (Descargas: No especificadas)
    descarga diponible a miembros con suscripcion activa
Firmware forzado por USB

6M83B — Firmware / Instalación Forzada USB (múltiples variantes)

Método VOLUMEN + + reinicio con Restore Factory Default
Instrucciones

Guía forzada (arranque de instalación)

  • Elegir el archivo .zip según variante (24HD / 32HD por panel / 40FHD / 32HD SMART).
  • Descomprimir para obtener MstarUpgrade.bin.
  • Copiar MstarUpgrade.bin a un USB.
  • Mantener VOLUMEN + y encender desde el Power del TV; esperar ~10 segundos, soltar y dejar que el proceso continúe.
  • Esperar la finalización: el equipo reinicia al terminar.
  • Ejecutar restauración por service: CATV → SOURCE → 3 1 9 5 → SYSTEM SETTING → Restore Factory Default → OK.

Este método es útil cuando no se puede iniciar la actualización desde el menú. Usar el firmware compatible con el panel para evitar fallas de imagen.

  • 6M83B_24HD.zip (Descargas: No especificadas)
    descarga diponible a miembros con suscripcion activa
  • 6M83B_32HD_Display_CSOT_ST3151A05-8.zip (Descargas: No especificadas)
    descarga diponible a miembros con suscripcion activa
  • 6M83B_32HD_Display_LGD_LCD320DXJ-SFE1.zip (Descargas: No especificadas)
    descarga diponible a miembros con suscripcion activa
  • 6M83B_40FHD.zip (Descargas: No especificadas)
    descarga diponible a miembros con suscripcion activa
  • 6M83B_32HD_SMART.zip (Descargas: No especificadas)
    descarga diponible a miembros con suscripcion activa
Dump memoria
Datos de Memoria / DUMP — PHILCO PLD4015FT (NAND U23)
Dumps de NAND (TC58NVG0S3HTA00) para perfiles de panel distintos en chasis 6M83B.
DUMP NAND U23 PLD4015FT

Archivos de memoria — PHILCO PLD4015FT

descarga diponible a miembros con suscripcion activa

ARCHIVOS DISPONIBLES
6M83B_40FHD_U23_NAND_7618_T4000Q_Y180.zip
Software version: 6M83B004S001134
Panel Name: 7618_T4000Q_Y180
Display: SEL400FY(QD0-100) (INNOLUX V400HJ6-PE1 CELL)
Descargas: No especificadas
descarga diponible a miembros con suscripcion activa
6M83B_40FHD_U23_NAND_7618_T4000Q_Y230.zip
Software version: 6M83B004S001144
Panel: SKYWORTH SEL400FY (7618_T4000Q_Y230)
Descargas: No especificadas
descarga diponible a miembros con suscripcion activa

Instrucciones de regrabación — PHILCO PLD4015FT

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura/escritura para este DUMP).
NOTA TÉCNICA

Nota: En PHILCO PLD4015FT, el dump se usa como “imagen de rescate” porque trae los datos que la placa necesita para iniciar: arranque/boot, configuración básica y partes del sistema. Sirve para recuperar TVs con logo fijo o reinicios por corrupción de software, grabando directo en la memoria sin depender del USB.

Dump memoria
Datos de Memoria / DUMP — 6M83B (NAND U23)
Dumps de NAND (TC58NVG0S3HTA00) para variantes 32HD, 40FHD y 32HD SMART del chasis 6M83B.
DUMP NAND U23 6M83B

Archivos de memoria — 6M83B

descarga diponible a miembros con suscripcion activa

ARCHIVOS DISPONIBLES
6M83B_32HD_U23_NAND_CSOT_ST3151A05-8.zip
Datos leidos: U23 = TC58NVG0S3HTA00 NAND
Panel: SEL320HY(CD0-A00) / SEL320HY(CD0-B00) / CSOT ST3151A05-8
Tamaño: 62 MiB
Descargado 90 veces
descarga diponible a miembros con suscripcion activa
6M83B_40FHD_U23_NAND_7618_T4000Q_Y180.zip
Software version: 6M83B004S001134
Panel Name: 7618_T4000Q_Y180
Display: SEL400FY(QD0-100) (INNOLUX V400HJ6-PE1 CELL)
Tamaño: 61.9 MiB
Descargado 189 veces
descarga diponible a miembros con suscripcion activa
6M83B_40FHD_U23_NAND_7618_T4000Q_Y230.zip
Software version: 6M83B004S001144
Panel: SKYWORTH SEL400FY (7618_T4000Q_Y230)
Tamaño: 62.02 MiB
Descargado 119 veces
descarga diponible a miembros con suscripcion activa
6M83B-0P20_32HD_SMART_NAND_Display_SEL320HY.zip
Mainboard: 5800-A6M83B-0P20
Datos leidos: U23 = TC58NVG0S3HTA00 NAND
Panel: SEL320HY
Tamaño: 115.2 MiB
Descargado 75 veces
descarga diponible a miembros con suscripcion activa

Instrucciones de regrabación — 6M83B

PROCEDIMIENTO
Sin Info: por el momento (no se detallaron pasos de conexión/lectura/escritura en el texto provisto).
NOTA TÉCNICA

Nota: En PHILCO PLD4015FT, un dump no es una actualización normal: es una imagen de memoria que se escribe “cruda” al chip. Sirve para reparar corrupción profunda (por ejemplo, boot dañado) donde un firmware por USB no alcanza.

Soporte y aportes — PHILCO PLD4015FT
Menú Service • Restore Factory Default • Sin audio (TPA3113D2) • Fuente 168P-L3L027 • Backlight
Service Factory Audio Fuente Backlight Equivalente

Menú Service / Modo Fábrica — PHILCO PLD4015FT (6M83B)

Advertencia: cambiar configuraciones del menú de service sin conocer su función puede causar daños permanentes.

Encender el TV.
Seleccionar el modo CATV.
Presionar SOURCE.
Ingresar la secuencia 3 1 9 5 para abrir Factory/Service OSD Menus.
Para salir, pulsar power off.

Nota: Si vas a ajustar parámetros, registrar valores originales antes de modificar.

Restore Factory Default — 6M83B (desde menú service)

Procedimiento usado luego de actualizar firmware para reiniciar la configuración interna del sistema.

Con el TV encendido en CATV, presionar SOURCE.
Ingresar 3 1 9 5 para entrar al menú service.
Seleccionar SYSTEM SETTING → Restore Factory Default → OK.
El TV se reinicia al finalizar el restablecimiento.

Nota: Usar solo si estás capacitado; cambios erróneos pueden dejar el equipo inoperable.

Falla: Sin audio — Placa 6M83B (TPA3113D2)

Caso reportado: el TV queda sin audio aun reemplazando el amplificador TPA3113D2. Se sugirió revisar el circuito de MUTE (pin 1 del TPA3113D2).

Verificar la línea de MUTE y su acción sobre el pin 1 del TPA3113D2.
Se encontró R232 (10Ω) como punto crítico a revisar dentro de la etapa de audio.
Se reportó C154 (1µF) en corto; al reemplazarlo junto con R232, volvió el audio.
Otro aporte indicó que por auriculares había audio, pero por parlantes no; tras reinstalar componentes en zona de audio, el equipo recuperó sonido.

Nota: En esta falla, revisar MUTE y componentes asociados puede ser más efectivo que cambiar el amplificador sin comprobar la señal de control.

Aportes de reparación — Fuente 168P-L3L027 (U6 / zeners / filtros)

Datos reportados para diagnóstico en la fuente 168P-L3L027-W1 / 168P-L3L027-K1.

Según diagrama: ZD5 = Zener 30V.
Aporte: ZD3 (zener 27V) puede fallar dejando la tensión de U6 fuera de rango (18V a 22V). Se reportó solución reemplazando por 24V y quedando en ~18V.
Falla repetida observada: capacitores C16, C21 y C34 (330µF/35V) en la etapa secundaria.

Nota: Antes de cambiar componentes, comparar tensiones y estabilidad bajo carga para confirmar la causa del síntoma.

Backlight: bajar corriente a LEDs — 168P-L3L027 (OZ568GN)

Aporte: esta fuente tiene 6 ramas con 2 resistencias por rama (10Ω y 12Ω). Para reducir corriente, se indicó retirar las resistencias de 10Ω.

Identificar las resistencias de 10Ω en el sensado de las ramas de LEDs.
Retirar las de 10Ω: R80, R82, R84, R86, R88 y R90.
Probar funcionamiento: al bajar corriente disminuye el estrés térmico y puede extender la vida útil del backlight.

Nota: Esta modificación debe ser evaluada por el técnico en cada equipo; puede implicar una reducción de brillo.

Aclaración: modelo equivalente PIONEER PLE40FRN3

Se indicó que PIONEER PLE40FRN3 es equivalente, pero utiliza otro firmware, muestra logo en pantalla y requiere control remoto con otra configuración.

Nota: Para evitar problemas de imagen o arranque, usar firmware específico del modelo/plataforma correspondiente.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
