PHILCO PLD4016FI

Descargas PHILCO PLD4016FI: firmware USB (actualización/forzado), diagramas PDF, manual service y dumps de memoria

Marca: PHILCO Modelo: PLD4016FI MainBoard: RSAG7.820.6487 Chasis: MTK5655
PHILCO PLD4016FI
Descarga diponible a miembros con suscripcion activa
DESCARGAS DISPONIBLES A MIEMBROS CON SUSCRIPCION ACTIVA
Firmware, diagramas, manuales y memorias
  • PHILCO PLD4016FI — Actualización de Firmware / USB (MTK5655)
  • Firmware — Instalación forzada por USB PHILCO PLD4016FI (MTK5655)
  • Firmware — RSAG7.820.6487 (MTK5655) — Actualización por USB (múltiples variantes)
  • Firmware — RSAG7.820.6487 (MTK5655) — Instalación forzada por USB (múltiples variantes)
  • Diagrama — RSAG7.820.6487 (MainBoard)
  • Lista de componentes — RSAG7.820.6487
  • Diagrama — RSAG7.820.6348 (PowerBoard)
  • Manual — Control URC2025
  • Manual Service / Diagrama — PHILCO PLD4016FI
  • Manual Service — RSAG7.820.6487
  • PHILCO PLD4016FI — Datos de Memoria / PinOut / DUMP — EMMC (eMMC + EEPROM)
  • Datos de Memoria / DUMP — RSAG7.820.6487 (eMMC + EEPROM, múltiples variantes)
Información técnica
Información técnica PHILCO PLD4016FI
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
PHILCO
PLD4016FI
Modelo
PLD4016FI
Chasis
MTK5655
Matriz
HISENSE
Control remoto
EN2H27 / EN2H27N
Wifi
WU182-LO
Modelo compatible
NOBLEX 40LD880FI · SANYO LCE40IF16 · ILO LDF40ILO2 · SANSEI TDS1640FI · JVC LT40DA760 · PIONEER PLE40FMS4 · BGH BLE4015RTFX · HISENSE HLE4015RTFX
Placas y conectividad

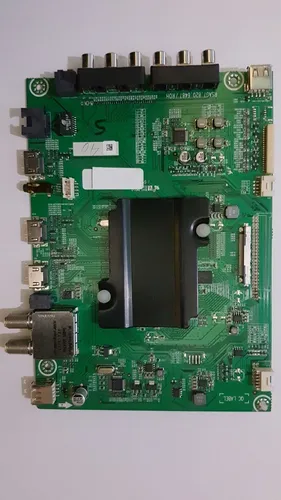

MainBoard
RSAG7.820.6487 (MTK5655 / MainChip MEDIATEK MT5655)
PowerBoard
RSAG7.820.6348 (HLL-2642WU)
Panel Display
HISENSE HE400HF-E31 · SAMSUNG LSC400HN02-702 · 1920×1080 FHD 60Hz · LVDS (2 ch, 10-bit) · Conector LVDS: Sin Info: por el momento · Backlight: WLED

Documentación técnica

Manual Service / Diagrama — PHILCO PLD4016FI
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Diagrama — RSAG7.820.6487 (MainBoard)
RSAG7.820.6487
397.79 KiB Descargado 2126 veces Descarga VIP
Lista de Componentes — RSAG7.820.6487
Part.Description.6487
194.33 KiB Descargado 181 veces Descarga VIP
Manual Service — RSAG7.820.6487
Manual_Service_6487
2.2 MiB Descargado 3168 veces Descarga VIP
Diagrama — RSAG7.820.6348 (PowerBoard)
RSAG7.820.6348
53.77 KiB Descargado 651 veces Descarga VIP
Manual — Control URC2025
Manual_URC2025-Eng-Span
Descargas: No especificadas Descarga VIP
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.

Firmware por USB — MTK5655 / PHILCO PLD4016FI (Actualización + Forzado)

Actualización de firmware por USB

PHILCO PLD4016FI — Actualización de Firmware por USB

Actualización normal desde el menú del TV
Instrucciones

Instrucciones de instalación con pendrive

  • Preparar el paquete .zip para la plataforma MTK5655.
  • Descomprimir el archivo y comprobar que el resultado sea un firmware con extensión .pkg.
  • Copiar el .pkg al pendrive y dejar el USB sin otros archivos.
  • Conectar el pendrive en un puerto USB del TV.
  • Ingresar a MENU (botón engranaje) → TODO → SISTEMA → ACTUALIZAR desde USB, confirmar “Reiniciar” y esperar a que finalice.
  • Al terminar, realizar Restaurar a los valores de fábrica desde TODO → SISTEMA y completar la configuración inicial.

Si el TV queda con fallas de software (reinicios, logo fijo, apps inestables), la restauración a fábrica posterior ayuda a limpiar configuraciones previas.

  • MTK5655_40K370_J0927.zip (Descargas: No especificadas)
    Descarga diponible a miembros con suscripcion activa
Firmware forzado por USB

PHILCO PLD4016FI — Instalación Forzada de Firmware por USB

Método de arranque de actualización con USB
Instrucciones

Guía de instalación forzada (pendrive)

  • Usar el firmware en .zip correspondiente a MTK5655.
  • Extraer el contenido hasta obtener el archivo upgrade_loader.pkg.
  • Copiar upgrade_loader.pkg al USB (sin archivos adicionales).
  • Apagar el TV desde el control remoto e insertar el pendrive en un puerto USB.
  • Mantener presionado encendido en el control remoto hasta ver el mensaje de actualización (“Software updating”) y esperar a que termine.
  • Al finalizar, retirar el pendrive y ejecutar Restaurar a los valores de fábrica desde MENU → TODO → SISTEMA.

Este método se usa cuando el equipo no actualiza de forma normal desde el menú. No interrumpir el proceso mientras esté escribiendo.

  • MTK5655_40K370_J0927.zip (Descargas: No especificadas)
    Descarga diponible a miembros con suscripcion activa
Actualización de firmware por USB

RSAG7.820.6487 (MTK5655) — Actualización de Firmware por USB

Firmware en ZIP con salida .pkg + reset final
Instrucciones

Pasos de actualización desde el menú

  • Elegir el firmware .zip de la variante correcta (según tamaño/pulgadas: 32K370, 40K370, 40K390, 43K352, 48K390 o 50K370).
  • Descomprimir el paquete: el archivo final queda con extensión .pkg.
  • Copiar el .pkg al pendrive (evitar archivos extra).
  • Conectar el USB y entrar a MENU → TODO → SISTEMA → ACTUALIZAR desde USB.
  • Confirmar “Reiniciar” y esperar a que finalice la instalación.
  • Terminado el proceso, ejecutar Restaurar a los valores de fábrica desde MENU → TODO → SISTEMA y rehacer la configuración inicial.

Si el equipo quedó con fecha/hora incorrecta o apps fallando, el reset posterior y la configuración inicial suelen estabilizar el sistema.

  • MTK5655_32K370_J0724.zip (352.94 MiB) (Descargado 1523 veces)
    Descarga diponible a miembros con suscripcion activa
  • MTK5655_40K370_J0927.zip (352.95 MiB) (Descargado 376 veces)
    Descarga diponible a miembros con suscripcion activa
  • MTK5655_40K390_J0720.zip (352.95 MiB) (Descargado 597 veces)
    Descarga diponible a miembros con suscripcion activa
  • MTK5655_43K352_J0724.zip (352.95 MiB) (Descargado 424 veces)
    Descarga diponible a miembros con suscripcion activa
  • MTK5655_48K390_J0727.zip (352.95 MiB) (Descargado 395 veces)
    Descarga diponible a miembros con suscripcion activa
  • MTK5655_50K370_J0720.zip (353.47 MiB) (Descargado 965 veces)
    Descarga diponible a miembros con suscripcion activa
Firmware forzado por USB

RSAG7.820.6487 (MTK5655) — Instalación Forzada de Firmware por USB

upgrade_loader.pkg + arranque forzado de actualización
Instrucciones

Método forzado (arranque con USB)

  • Seleccionar el paquete .zip de la variante necesaria (32K/40K/43K/48K/50K) para MTK5655.
  • Al descomprimir, el archivo clave queda como upgrade_loader.pkg.
  • Copiar upgrade_loader.pkg al pendrive (sin contenido adicional).
  • Con el TV apagado desde el control remoto, insertar el USB.
  • Mantener presionado Power hasta que aparezca el aviso de actualización y esperar a que vuelva a la interfaz principal.
  • Retirar el pendrive y ejecutar Restaurar a los valores de fábrica por menú de usuario (TODO → SISTEMA).

El modo forzado se usa cuando el TV no permite actualizar por menú. Luego del proceso, el reset ayuda a evitar conflictos de configuración.

  • MTK5655_32K370_J0724.zip (Descargas: No especificadas)
    Descarga diponible a miembros con suscripcion activa
  • MTK5655_40K370_J0927.zip (Descargas: No especificadas)
    Descarga diponible a miembros con suscripcion activa
  • MTK5655_40K390_J0720.zip (Descargas: No especificadas)
    Descarga diponible a miembros con suscripcion activa
  • MTK5655_43K352_J0724.zip (Descargas: No especificadas)
    Descarga diponible a miembros con suscripcion activa
  • MTK5655_48K390_J0727.zip (Descargas: No especificadas)
    Descarga diponible a miembros con suscripcion activa
  • MTK5655_50K370_J0720.zip (Descargas: No especificadas)
    Descarga diponible a miembros con suscripcion activa
Dump memoria
Datos de Memoria / DUMP — PHILCO PLD4016FI (eMMC + EEPROM)
Archivos de memoria para recuperación por programador cuando el sistema no arranca o queda en fallas de software.
DUMP eMMC EEPROM MTK5655

Archivos de memoria — PHILCO PLD4016FI

Descarga diponible a miembros con suscripcion activa

ARCHIVOS DISPONIBLES
MTK5655_40K390_EEPROM.zip
Descargas: No especificadas
Descarga diponible a miembros con suscripcion activa
MTK5655_40K390_EMMC.zip
Descargas: No especificadas
Descarga diponible a miembros con suscripcion activa

Instrucciones de conexión y grabación — PHILCO PLD4016FI

PROCEDIMIENTO
Identificar los integrados: IC N87 eMMC H26M31001HPR y IC N50 EEPROM 24C128.
Utilizar programador RT809H para lectura y escritura de la memoria eMMC.
Realizar la conexión en CLK, CDM, D0 y Vcc.
Retirar R80, R81, R82 y L40, y luego conectar VCC del programador.
Alimentar la placa con 12V (fuente externa) en el cátodo de DV817.
NOTA TÉCNICA

Nota: En PHILCO PLD4016FI, un dump es una imagen de memoria; su objetivo es devolver al chip un contenido correcto. Sirve para reparar fallas de firmware: reinicios, congelamientos, logo trabado. No repara fallas físicas como panel, backlight o fuente.

Dump memoria
Datos de Memoria / DUMP — RSAG7.820.6487 (eMMC + EEPROM)
Archivos de eMMC y EEPROM para plataforma MTK5655, usados en recuperación por programador cuando el TV no inicia.
DUMP eMMC EEPROM RSAG7.820.6487

Archivos de memoria — RSAG7.820.6487

Descarga diponible a miembros con suscripcion activa

ARCHIVOS DISPONIBLES
MTK5655_32K370_EEPROM.zip
Tamaño: 1.44 KiB
Descargado 101 veces
Descarga diponible a miembros con suscripcion activa
MTK5655_32K370_EMMC.zip
Tamaño: 346.9 MiB
Descargado 109 veces
Descarga diponible a miembros con suscripcion activa
MTK5655_40K390_EMMC.zip
Tamaño: 339.99 MiB
Descargado 80 veces
Descarga diponible a miembros con suscripcion activa
MTK5655_40K390_EEPROM.zip
Tamaño: 1.37 KiB
Descargado 68 veces
Descarga diponible a miembros con suscripcion activa
MTK5655_43K352_EEPROM.zip
Tamaño: 1.47 KiB
Descargado 53 veces
Descarga diponible a miembros con suscripcion activa
MTK5655_43K352_EMMC.zip
Tamaño: 339.5 MiB
Descargado 43 veces
Descarga diponible a miembros con suscripcion activa
MTK5655_48K390_EEPROM.zip
Tamaño: 1.51 KiB
Descargado 31 veces
Descarga diponible a miembros con suscripcion activa
MTK5655_48K390_EMMC.zip
Tamaño: 330.65 MiB
Descargado 36 veces
Descarga diponible a miembros con suscripcion activa
MTK5655_50K370_EEPROM.zip
Tamaño: 1.49 KiB
Descargado 89 veces
Descarga diponible a miembros con suscripcion activa
MTK5655_50K370_EMMC.zip
Tamaño: 344.15 MiB
Descargado 82 veces
Descarga diponible a miembros con suscripcion activa

Instrucciones de conexión con programador — RSAG7.820.6487

PROCEDIMIENTO
Memorias referenciadas: IC N87 eMMC H26M31001HPR y IC N50 EEPROM 24C128.
Programador utilizado: RT809H (lectura y escritura para memoria eMMC).
Cablear señales de eMMC: CLK, CDM, D0 y Vcc.
Para habilitar la conexión, retirar R80, R81, R82 y L40 y conectar VCC del programador.
Alimentación externa: aplicar 12V (fuente externa) en el cátodo de DV817.
NOTA TÉCNICA

Nota: En PHILCO PLD4016FI, el dump se usa cuando el sistema está tan dañado que no puede “leer” un firmware de USB. El dump sirve porque se escribe con programador directamente en la memoria, reconstruyendo el arranque desde la base. Es una recuperación a nivel de hardware de almacenamiento.

Soporte y aportes — PHILCO PLD4016FI
Menú Service • Reset • Cambio de marca/logo • Netflix tvq-pm-100 • Mediciones • Backlight
Service Reset Logo Netflix Mediciones Backlight

Menú Service / Modo Fábrica — PHILCO PLD4016FI (MTK5655)

Advertencia: ajustar parámetros sin conocer su función puede provocar fallas graves. Si vas a tocar valores, anotá los originales.

Encender el televisor.
Abrir MENU (botón engranaje) y seleccionar TODO.
Ir a SONIDO → Configuración avanzada de Audio.
Ubicarse sobre Balance (sin presionar OK).
Ingresar la secuencia 1 9 6 9. Aparece una M en la esquina superior izquierda.
Presionar nuevamente MENU (engranaje) para visualizar el MENU de SERVICE.
Para salir, pulsar power off.

Nota: Acceder solo si estás calificado para diagnóstico y reparación de TVs.

Reset / Restaurar a Valores de Fábrica — PHILCO PLD4016FI

Un reset restaura el equipo a estado de fábrica y elimina configuraciones previas. Es equivalente a “restablecer” o “restaurar” el TV.

Procedimiento por menú de usuario:

Entrar a MENU (engranaje) y elegir TODO.
Ir a SISTEMA → Restaurar a los valores de fábrica.
Aceptar: el TV se reinicia y luego se debe completar la configuración inicial.

Procedimiento por menú service:

Ingresar al menú service (ruta por SONIDO → Configuración avanzada → Balance y secuencia 1 9 6 9).
Dentro de service, seleccionar Factory → Clean Chip.
Cuando reinicie, apagar desde el control remoto para salir del modo service, encender y realizar la configuración inicial.

Nota: Si el TV queda con “M” en pantalla, salir con power off y reiniciar normalmente.

Netflix error “tvq-pm-100 (5.6.1)” — PHILCO PLD4016FI

Síntoma: al iniciar Netflix, reproduce 1–2 segundos y aparece el mensaje “Netflix tvq-pm-100 (5.6.1)”.

Ajustar fecha y hora en forma manual: MENU → TODO → SISTEMA → HORA → Fecha/Hora → AJUSTAR, desactivar sincronización automática.
Restaurar a fábrica: MENU → TODO → Acerca de → RESTAURAR A VALORES DE FABRICA.
Cuando la pantalla quede completamente negra (desaparece el reloj de espera), desconectar el TV de la corriente.
Encender el equipo y seguir la configuración inicial.
Definir nuevamente fecha y hora en modo manual, esperar unos minutos y abrir Netflix.
Probar la reproducción: debería eliminar el error y volver a funcionar con normalidad.

Nota: Se reportó que el TV guardó una fecha futura en automático (desde TDT o internet). Reconfigurar fecha/hora y resetear soluciona el problema.

Mediciones eléctricas — Fuente RSAG7.820.6348 (HOT / COLD GROUND)

Mediciones de referencia para diagnóstico y comparación en encendido y standby.

COLD GROUND: VD817: 128V (154V Stby)
COLD GROUND: VD802: 12.0V (12.0V Stby)
COLD GROUND: VD815: 12.0V (12.0V Stby)
COLD GROUND: VD816: 15.6V (16.8V Stby)
COLD GROUND: VD823: -92.3V
COLD GROUND: VD705: 228V
COLD GROUND: LP1: 228V
COLD GROUND: LN1: 68V
COLD GROUND: LP2: 68V
COLD GROUND: LN2: -92V
HOT GROUND: C808: 275V (282V Stby)
HOT GROUND: C810: 275V (282V Stby)
HOT GROUND: VD825: 15.5V (15.6V Stby)

Nota: Las mediciones están referenciadas a COLD y HOT GROUND. Identificar correctamente masa de referencia. En HOT GROUND usar extremo cuidado y, si es posible, transformador de aislamiento.

Bajar Corriente a LEDs / Backlight — RSAG7.820.6348

En la fuente RSAG7.820.6348, la regulación de corriente del backlight está controlada por el integrado N803 (NCP1396 / MAP3201 / SELC2010M). Una corriente alta aumenta el estrés térmico de las tiras LED y puede provocar fallas prematuras.

La corriente se define por la red resistiva del lazo de realimentación. Al aumentar la resistencia de sensado, el controlador limita la corriente máxima hacia las cadenas de LEDs.

Procedimiento (modificación de sensado):

Identificación: localizar la resistencia del control de corriente del backlight: R738 – 18Ω.
Modificación: reemplazar R738 (18Ω) por 27Ω / 3W para reducir la corriente.
Resultado esperado: menor corriente en LEDs, menor temperatura y mayor vida útil del backlight.
Verificación: evaluar brillo requerido, revisar uniformidad de imagen y confirmar estabilidad en funcionamiento prolongado.
Consideración: la reducción de corriente también reduce el brillo; ajustar buscando equilibrio entre luminosidad, consumo y confiabilidad.

Nota: Modificación orientativa: debe ser evaluada por el técnico en cada caso particular.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
