¿Tu TV se quedó en el logo, reinicia o tiene falla de firmware?
Elegí una descarga individual para una TV puntual o una membresía técnica para talleres. Los datos de pago, alias y titular se muestran en la siguiente pantalla.

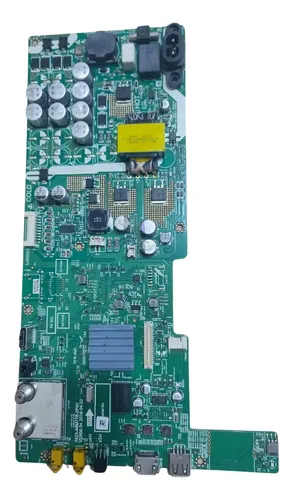

PHILCO PLD4016FT
Descargas PHILCO PLD4016FT: firmware USB, diagramas PDF, dumps de memoria e instructivos técnicos
-
PHILCO PLD4016FT — Actualización de Firmware / USB -
6M77B — Actualización de Firmware / USB (HD / FHD)
-
Diagrama — 5823-A6M77B-0P00 (solo diagrama MAIN)
-
Datasheet / PDF — IC de fuente FA8A00 (U0D1)
-
Manual de usuario — PHILCO PLD4016FT
-
PHILCO PLD4016FT — Datos de Memoria / PinOut / DUMP (NAND) -
6M77B — Datos de Memoria / PinOut / DUMP (NAND + EEPROM)
Info detallada
Documentación técnica
Firmware por USB — 6M77B / PHILCO PLD4016FT (Actualización)
PHILCO PLD4016FT — Actualización de Firmware por USB
Instrucciones de instalación con pendrive
- Obtener el paquete de firmware en formato .zip correspondiente al chasis 6M77B.
- Descomprimir el .zip hasta tener el archivo MstarUpgrade.bin.
- Copiar MstarUpgrade.bin a un pendrive.
- Conectar el USB en un puerto del televisor.
- Ingresar en Configuración → Actualización de software (USB), confirmar y esperar a que termine. El TV se reiniciará.
Durante la actualización no cortar energía. Si el equipo tiene una falla de hardware, el firmware no reemplaza una reparación eléctrica.
-
6M77B_FHD_20160908.zip (Descargas: No especificadas)
Descarga diponible a miembros con suscripcion activa
6M77B — Actualización de Firmware por USB (HD / FHD)
Guía de actualización por USB (pasos)
- Descargar el .zip de la variante correcta (HD o FHD) para la plataforma 6M77B.
- Extraer el contenido y verificar que el archivo final sea MstarUpgrade.bin.
- Colocar MstarUpgrade.bin en un pendrive (preferentemente sin otros archivos).
- Insertar el pendrive en el TV.
- Ejecutar la actualización desde Configuración → Actualización de software (USB) y esperar hasta el reinicio.
Si el TV queda en logo o reinicia, confirmar que el archivo sea para la resolución/variante correcta (HD vs FHD) antes de actualizar.
-
6M77B_HD_20160908.zip (51.05 MiB) (Descargado 109 veces)
Descarga diponible a miembros con suscripcion activa
-
6M77B_FHD_20160908.zip (51.06 MiB) (Descargado 74 veces)
Descarga diponible a miembros con suscripcion activa
Archivos de memoria — PHILCO PLD4016FT
Descarga diponible a miembros con suscripcion activa
6M77B_FHD_U1_TC58NVG0S3HTA00.zip
Descarga diponible a miembros con suscripcion activa
Instrucciones de regrabación — PHILCO PLD4016FT
Nota:
En PHILCO PLD4016FT, un dump es literalmente un volcado de memoria:
lo que estaba guardado dentro del chip se guarda en un archivo (normalmente .bin). Sirve para restaurar la memoria
si quedó corrupta por una actualización fallida, corte de luz o firmware incorrecto, permitiendo que el equipo vuelva a encender.
Archivos de memoria — 6M77B
Descarga diponible a miembros con suscripcion activa
6M77B_HD_U1_TC58NVG0S3HTA00_SEL320HY(BD0-B11).zip
Descarga diponible a miembros con suscripcion activa
6M77B_HD_U2_24C32.zip
Descarga diponible a miembros con suscripcion activa
6M77B_FHD_U1_TC58NVG0S3HTA00.zip
Descarga diponible a miembros con suscripcion activa
Instrucciones de regrabación — 6M77B
Nota:
En PHILCO PLD4016FT, el dump se usa como “imagen de rescate” porque trae
los datos que la placa necesita para iniciar: arranque/boot, configuración básica y partes del sistema.
Sirve para recuperar TVs con logo fijo, reinicios o pantalla negra por corrupción de firmware, escribiendo directo al chip
sin depender del menú o USB.
Menú Service / Modo Fábrica — PHILCO PLD4016FT (6M77B)
Advertencia: cambiar parámetros del menú de servicio sin conocer su función puede dejar el TV inoperable. Si vas a modificar algo, registrá los valores originales.
Nota: Usar este menú solo si estás capacitado para diagnóstico y reparación.
Mediciones eléctricas — Chasis 6M77B
Valores reportados para diagnóstico en la fuente/placa del chasis 6M77B.
Nota: Comparar valores en funcionamiento y en standby ayuda a ubicar caídas o reguladores fuera de rango.
Aporte técnico: IC de la fuente U0D1 = FA8A00 — 6M77B
Dato reportado: el integrado de la fuente identificado como U0D1 corresponde al FA8A00.
Este identificador se usa como referencia para localizar el datasheet y apoyar el diagnóstico de la etapa de fuente en la plataforma 6M77B.
Nota: Si la fuente presenta fallas (arranque intermitente, standby anómalo), el datasheet puede ayudar a verificar pines, arranque y protecciones del controlador.
