PHILCO PLD4213FT

Descargas PHILCO PLD4213FT: firmware USB, diagramas (PDF), manuales técnicos y documentación (PDF/ZIP)

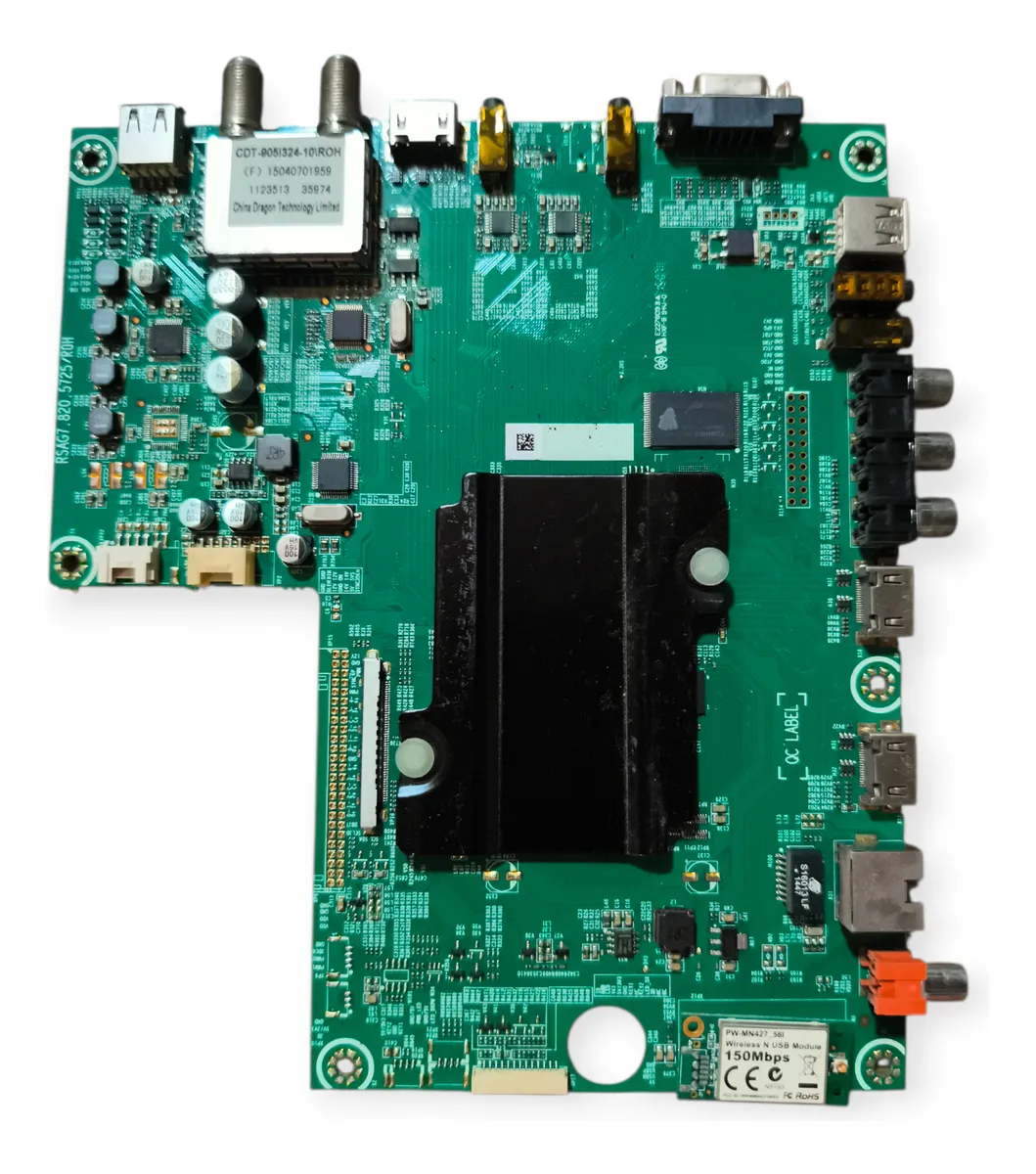

Marca: PHILCO Modelo: PLD4213FT Chasis: MSD309PX MainBoard: RSAG7.820.4680 PowerBoard: RSAG7.820.5024
PHILCO PLD4213FT
Descarga disponible a miembros con suscripción activa.
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
Firmware, diagramas, manuales y documentación
  • Firmware — Actualización por USB para PHILCO PLD4213FT
  • Diagrama — MainBoard RSAG7.820.4680 (Chasis MSD309PX)
  • Diagrama — PowerBoard RSAG7.820.5024 (HLL-4046WH)
  • Lista de componentes — PowerBoard RSAG7.820.5024
  • Manual de usuario — PHILCO PLD4213FT
  • Manual de servicio — PHILCO PLD4213FT
  • Manual Service — MainBoard RSAG7.820.4680
Información técnica
Información técnica PHILCO PLD4213FT
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
PHILCO
PLD4213FT
Modelo
PLD4213FT
Chasis
MSD309PX
Matriz
HISENSE
Control remoto
ER-22640N
Modelo compatible
SANYO LCE42XF11 · JVC LT42DR532 · NOBLEX 42LD859FT · ILO LDF42ILO1
Placas y conectividad
MainBoard
RSAG7.820.4680
PowerBoard
RSAG7.820.5024
Panel Display
HISENSE HE420FF-B57 · AUO T420HW08 V9 (CELL) · 1920×1080 FHD 60Hz · Backlight WLED · T-CON AUO T315HW07 VB CTRL BD · LVDS: Sin Info: por el momento · Conector LVDS: Sin Info: por el momento · Datasheet: Sin Info: por el momento

Documentación técnica

Manual de usuario — PHILCO PLD4213FT
PENDIENTE
Descargas: No especificadas Descarga VIP
Manual de servicio — PHILCO PLD4213FT
PENDIENTE
Descargas: No especificadas Descarga VIP
Diagrama — RSAG7.820.4680 (MainBoard)
RSAG7.820.4680
5.1 MiB Descargado 1708 veces Descarga VIP
Manual Service — RSAG7.820.4680 (MainBoard)
Manual_Service_4680
1.04 MiB Descargado 3016 veces Descarga VIP
Diagrama — RSAG7.820.5024 (PowerBoard)
RSAG7.820.5024
127.81 KiB Descargado 1402 veces Descarga VIP
Lista de componentes — RSAG7.820.5024 (PowerBoard)
Lista_Componentes_5024
164.02 KiB Descargado 0 veces Descarga VIP
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.

Firmware por USB — PHILCO PLD4213FT (Actualización desde Menú Service)

Actualización de firmware por USB

PHILCO PLD4213FT — Actualización de Firmware por USB

Carga de firmware desde pendrive (FAT32) usando menú de servicio
Instrucciones

Instrucciones de actualización con pendrive

  • Preparar un pendrive y una PC con WinRAR o WinZip para manejar el archivo comprimido.
  • Extraer el paquete descargado hasta obtener el firmware en formato .bin.
  • Formatear el pendrive en FAT32 (sin otros archivos para evitar errores de lectura).
  • Encender el TV y abrir el menú: ir a SONIDO / SOUND → BALANCE y dejar Balance en “0”.
  • Pararse sobre “Balance” sin confirmar y digitar la secuencia 1 → 9 → 6 → 9 para habilitar el modo service (aparece una “M”).
  • Presionar MENU para ingresar al menú de servicio y revisar el modelo indicado en pantalla (anotarlo).
  • Si el TV lo requiere, renombrar el archivo .bin con el nombre que el menú service muestra como válido para actualización.
  • Copiar el firmware al pendrive y conectarlo al puerto USB del televisor.
  • En el menú de service, ir a FUNCTION → Actualización de firmware y ejecutar con VOL+. Esperar hasta que finalice (no cortar energía).
  • Al terminar, el equipo queda en STBY. Encender, reingresar a service y ejecutar CLEAR UNPROTECTLY con VOL+ (reseteo de EPROM).

Este método actualiza el software desde USB usando menú de servicio. Si la falla es de hardware (fuente, main, backlight), el firmware puede no resolver el problema.

  • PLD4213FT_Firmware.zip (2.92 MiB) (Descargado 27 veces)
    Descarga disponible a miembros con suscripción activa
Soporte y aportes — PHILCO PLD4213FT
Menú Service • Backlight (chillido / apagado) • Mediciones eléctricas • Bajar corriente LEDs • Aportes técnicos

Menú Service / Modo Fábrica — PHILCO PLD4213FT

Advertencia: modificar parámetros del menú de servicio sin conocer su función puede dejar el TV inoperable. Antes de tocar valores, anotar el estado original.

Encender el televisor en funcionamiento normal.
Presionar MENU y entrar a la sección SONIDO / SOUND.
Ubicar BALANCE y dejarlo exactamente en 0.
Quedarse posicionado sobre “Balance”, sin presionar OK.
Ingresar la clave 1 9 6 9 (en secuencia) para habilitar el modo de fábrica.
Confirmar que aparece una “M” en la esquina superior izquierda.
Presionar MENU para ver el MENU de SERVICE.
Para salir, apagar con Power off.

Nota: El acceso al menú de fábrica se usa para diagnóstico y funciones internas. Evitar cambios “a ciegas”.

Informe técnico: backlight intermitente / “chillido” — RSAG7.820.5024

Síntoma reportado: apagado aleatorio del backlight o de la fuente, a veces con ruido tipo “chillido”. Puede parpadear la imagen o apagarse luego de horas/días.

Con el equipo encendido y el backlight activo, medir la tensión PFC en el capacitor C829.
Referencia: 392V a 400V en Power ON. En standby suele verse ~289V (no confundir con modo ON).
Si el PFC queda por debajo de ~390V, pueden aparecer: apagado de backlight, parpadeos o apagado intermitente.
En esta fuente, el PFC lo controla N892 (NCP1608). La referencia mencionada es ~2.5V en el pin de sensado VFB.
Revisar el divisor resistivo asociado al sensado (listado: R833, R838, R839, R840, R844 y C832). Se reporta desvalorización típica en resistencias de 1MΩ.
Recomendación publicada: reemplazar el conjunto del divisor (incluyendo C832) para estabilizar la tensión PFC.
Si luego del recambio el PFC aún queda bajo, se sugiere agregar una resistencia en serie con R833 (rango indicado: 22kΩ a 82kΩ).
Control final: la tensión PFC no debería superar ~400V. Medir siempre en C829 (no tomar referencias midiendo sobre el divisor en funcionamiento).

Nota: El criterio de diagnóstico se basa en comparar la tensión PFC real (C829) con valores de referencia en ON/standby y corregir el sensado si hay desvío.

Backlight: bajar corriente a LEDs — RSAG7.820.5024

Ajuste publicado para reducir estrés térmico del backlight en la fuente RSAG7.820.5024, modificando la resistencia de sensado del driver de LEDs.

Identificar la resistencia de sensado R907 (valor original indicado: 20Ω / 2W).
Reemplazar R907 por una resistencia entre 27Ω y 39Ω / 2W para disminuir la corriente del backlight.
Verificar brillo final y estabilidad: una reducción excesiva puede dejar la imagen demasiado oscura.

Nota: La modificación es orientativa. Cada equipo debe ajustarse buscando un equilibrio entre brillo, consumo y confiabilidad.

Mediciones eléctricas de referencia — RSAG7.820.5024

Valores publicados como referencia para diagnóstico (mediciones en COLD GROUND y HOT GROUND, en ON y standby donde se indica).

COLD GROUND: VD906 12.05V (12.06V Stby) · VD907 12.05V (12.06V Stby) · VD908 12.05V (12.06V Stby) · VD819 15.43V (16.81V Stby) · VD897 15.58V · L1- 1.17V · L1+ 188.0V · L2- 0V · L2+ 195.6V
HOT GROUND: C829 392.0V (295.8V Stby) · VD807 392.0V (295.8V Stby) · VD808 392.0V (295.8V Stby) · VD825 18.05V (16.95V Stby)
Uso sugerido: comparar tensiones reales del equipo con estos valores para detectar desvíos, protecciones activadas o fallas en PFC/backlight.

Nota: Siempre respetar criterios de seguridad al medir en HOT GROUND y en bus PFC.

Aportes técnicos (casos reales) — RSAG7.820.5024

Experiencias reportadas por la comunidad sobre correcciones y variaciones aplicadas en la fuente RSAG7.820.5024 ante “chillido”, caída de PFC y apagado de backlight.

Caso reportado: tras cambiar resistencias del divisor, la falla continuaba; se ajustaron valores de R840 y R844 en paralelo hasta estabilizar el funcionamiento. Se advirtió que el valor equivalente en paralelo debía quedar cerca de 19.5kΩ, ya que si baja demasiado el PFC puede exceder 400V.
Caso reportado: se agregó una resistencia 82kΩ en serie al divisor para mejorar el control de PFC y se corrigió el síntoma.
Caso reportado: aun con resistencias medidas “correctas”, se sumó una resistencia 33kΩ en serie y el PFC quedó en ~395V.
Caso reportado: recambio de resistencias y capacitor del sector PFC dejó la tensión estabilizada en ~393V. Otro reporte indicó comportamiento: con imagen el backlight “iba y venía”, y sin video no se apagaba; tras corrección, el PFC pasó de ~365V a ~393V.
Aporte 2026: el “chillido” se resolvió reemplazando el capacitor C811 (filtro de la línea VCC del N892 / NCP1608). Se mencionó PFC ~345V antes del cambio y ~389V estable después, con desaparición del ruido.

Nota: Estos casos son experiencias reales compartidas. Validar siempre tensiones y límites (especialmente PFC) antes y después de modificar valores.
