PHILCO PLD4222F / PLD4222FB
Descargas PHILCO PLD4222F / PLD4222FB: firmware USB, diagramas, manuales y fichas técnicas (PDF/ZIP)
Marca: PHILCO
Modelo: PLD4222F / PLD4222FB

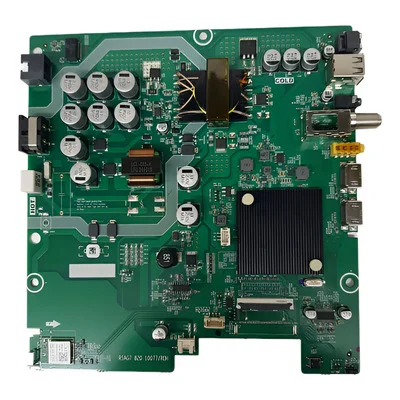

Placa: RSAG7.820.4680
Chasis: MSD309PX
descarga disponible a miembros con suscripcion activa
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCION ACTIVA
Firmware, diagramas, manuales y fichas técnicas
-
Firmware — Actualización por USB PHILCO PLD4222F (HISENSE 42K21) -
Firmware — Actualización por USB PHILCO PLD4222FB (HISENSE 42K26)
-
Ficha técnica (PDF) — PHILCO PLD4222F
-
Ficha técnica (PDF) — PHILCO PLD4222FB
-
Diagrama (PDF) — MainBoard RSAG7.820.4680 (Chasis MSD309PX)
-
Diagrama (PDF) — PowerBoard RSAG7.820.4543 (HLL4047WA)
-
Datasheet — INNOLUX V420HJ1-P01 (Panel HE420FF-E07)
-
Manual de usuario — PHILCO PLD4222F / PHILCO PLD4222FB
-
Manual Service / Diagrama — PHILCO PLD4222F / PHILCO PLD4222FB
-
Manual Service — MainBoard RSAG7.820.4680 (MSD309PX)
========================================================== -->
Información técnica PHILCO PLD4222F / PLD4222FB
Datos técnicos y documentación disponible
Info detallada
Ficha
Empresa / Marca
PHILCO
Modelo
PLD4222F; PLD4222FB
Chasis
MSD309PX
Matriz
HISENSE
Control remoto
ER-22640N
Modelo compatible (Display HE420FF-B57)
NOBLEX 42LD844F · JVC LT42DR530 · SANYO LCE42XF10 · PHILCO PLD4222F
Modelo compatible (Display HE420FF-E07)
NOBLEX 42LD844FB · JVC LT42DR531 · SANYO LCE42XF10B · PHILCO PLD4222FB
Placas y conectividad
MainBoard
RSAG7.820.4680
PowerBoard
RSAG7.820.4543 (HLL4047WA)
SoC / MainChip (MainBoard)
MSTAR MSD309PX
Panel Display (PLD4222F)
HISENSE HE420FF-B57 · Resolución 1920×1080 FHD 60Hz · LVDS: Sin Info: por el momento · Conector LVDS: Sin Info: por el momento · Backlight: WLED
Panel Display (PLD4222FB)
HISENSE HE420FF-E07 · (INNOLUX V420HJ1-P01) · 1920×1080 FHD 60Hz · LVDS (2 ch, 8-bit) · Conector LVDS FCN WF23-400-513C · Backlight: WLED
Documentación técnica
Ficha técnica — PHILCO PLD4222F
ficha_PLD4222F
Ficha técnica — PHILCO PLD4222FB
ficha_PLD4222FB
Manual de usuario — PHILCO PLD4222F / PLD4222FB
PENDIENTE
Manual Service / Diagrama — PHILCO PLD4222F / PLD4222FB
PENDIENTE
Diagrama — MainBoard RSAG7.820.4680
RSAG7.820.4680
Manual Service — MainBoard RSAG7.820.4680
Manual_Service_4680
Diagrama — PowerBoard RSAG7.820.4543
RSAG7.820.4543
Datasheet — INNOLUX V420HJ1-P01 (Panel HE420FF-E07)
INNOLUX_V420HJ1-P01
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.
========================================================== -->
Firmware por USB — MSD309PX / PHILCO PLD4222F / PLD4222FB (Actualización normal)
PHILCO PLD4222F (HISENSE 42K21) — Actualización de Firmware por USB
Actualización desde menú service (carga por pendrive)
Instrucciones de actualización con pendrive
- Descargar el firmware correspondiente y tener disponible una PC con WinRAR o WinZip.
- Descomprimir el .zip (por ejemplo, usando “Extraer aquí”): el archivo resultante queda como .bin.
- Formatear el pendrive en FAT32 desde la PC y completar el proceso de formateo.
- Ingresar al menú service: encender el TV, pulsar MENU, ir a SONIDO/SOUND → BALANCE y dejarlo en 0.
- Parado sobre Balance (sin OK), ingresar la secuencia 1 → 9 → 6 → 9; aparece una “M” en pantalla y luego pulsar MENU.
- Dentro del menú service, presionar MENU e identificar el modelo que figura abajo; anotarlo.
- Verificar que el nombre del menú service coincida con el firmware bajado. Si no coincide, NO instalar.
- Copiar el archivo de firmware al pendrive, conectarlo al USB del TV y, en service, ir a FUNCTION → Actualización de firmware y ejecutar con VOL+.
- Esperar el mensaje de actualización. Al terminar, el TV pasa a STBY (standby).
- Encender el TV, volver a entrar a service y ejecutar CLEAR UNPROTECTLY con VOL+ (reseteo de EPROM).
Recomendación: antes de actualizar, confirmar el modelo indicado en el menú service. Si el firmware no corresponde, la instalación puede dejar el equipo inoperable.
-
PLD4222F_42K21.zip (2.9 MiB) (Descargado 22 veces)
descarga disponible a miembros con suscripcion activa
PLD4222F_42K21.zip (2.9 MiB) (Descargado 22 veces)
descarga disponible a miembros con suscripcion activa
PHILCO PLD4222FB (HISENSE 42K26) — Actualización de Firmware por USB
Carga desde service menu (método USB)
Guía de instalación del firmware (USB)
- Preparar pendrive y PC; usar un descompresor como WinRAR/WinZip para abrir el paquete del firmware.
- Extraer el contenido del .zip: el archivo final queda en formato .bin en la misma carpeta.
- Conectar el USB a la PC y formatearlo seleccionando FAT32; iniciar y finalizar el formateo.
- Para entrar al service menu: TV encendido → MENU → ir a SOUND/SONIDO → BALANCE y dejar el valor en 0.
- Ubicarse sobre Balance sin confirmar y teclear 1 9 6 9; aparece la “M” y luego se abre service con MENU.
- Presionar MENU dentro de service, identificar el modelo que figura en pantalla y registrarlo.
- Chequear que el firmware descargado corresponda al nombre mostrado en service; si no coincide, no continuar con la instalación.
- Copiar el firmware al pendrive, conectarlo al TV y, desde service, ejecutar FUNCTION → actualización de firmware con VOL+.
- Esperar el proceso de actualización; al finalizar, el TV queda en standby.
- Encender nuevamente, entrar a service y aplicar CLEAR UNPROTECTLY con VOL+ para el reseteo de EPROM.
Advertencia: modificar opciones del menú de servicio sin conocimiento puede causar daños permanentes. Usar service solo para diagnóstico/actualización cuando corresponda.
-
PLD4222FB_42K26.zip (2.89 MiB) (Descargado 23 veces)
descarga disponible a miembros con suscripcion activa
Soporte y aportes — PHILCO PLD4222F / PLD4222FB
Menú Service • Diagnóstico (fuente/main) • Reportes de falla
Menú Service / Modo Fábrica — PHILCO PLD4222F / PLD4222FB
Advertencia: cambiar parámetros del menú de servicio sin conocer su función puede dejar el TV inoperable. Acceder solo si estás capacitado.
Encender el televisor.
Pulsar MENU con el control remoto de usuario.
Entrar a SONIDO / SOUND y buscar BALANCE.
Ajustar BALANCE en 0.
Ubicarse sobre Balance pero sin presionar OK.
Ingresar la secuencia 1 9 6 9; aparece una “M” en la esquina superior izquierda.
Pulsar MENU y se muestra el MENU de SERVICE.
Para salir, usar Power off.
Nota: Este método también aparece documentado para la mainboard RSAG7.820.4680 (chasis MSD309PX).
Aportes de diagnóstico — Fuente OK, main sin respuesta (MSD309PX)
Se reportaron casos donde la fuente entrega tensiones, pero la mainboard no responde y el TV no inicia. En algunos intentos, al puentear 5V la fuente arranca y entrega voltajes, pero el equipo sigue sin encender normalmente.
Si la fuente oscila y el riel de 5V cae por debajo de 4.5V, se indicó como probable falla en la mainboard.
Ante “fuente OK pero main no reacciona”, se sugirió considerar la main como el punto crítico del problema.
También se consultó si es posible usar una main de otra marca con placa/pantalla similares y luego ajustar el logo desde service (tema planteado como duda, sin confirmación en el texto).
Otro síntoma mencionado: en el menú aparecen números en lugar de letras; se lo asoció como posibilidad a firmware.
Nota: Estos puntos corresponden a aportes y experiencias compartidas. Para diagnóstico seguro, validar tensiones y comportamiento real en la placa RSAG7.820.4680 / chasis MSD309PX.
