PHILCO PLD4223FI

Descargas PHILCO PLD4223FI: firmware USB, diagramas, manual service y ficha técnica (PDF/ZIP)

Marca: PHILCO Modelo: PLD4223FI Chasis: MSD1328 MainBoard: RSAG7.820.4900 PowerBoard: RSAG7.820.4543 Panel: HE420FF-B57 (FHD)
PHILCO PLD4223FI
Descarga disponible para miembros con suscripción activa.
DESCARGAS DISPONIBLES PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA
Firmware, diagramas, manuales y documentación
  • Firmware — Actualización por USB V0000.01.01A (PHILCO PLD4223FI / Display HE420FF-B57)
  • Firmware — Actualización por USB V0000.01.02A (PHILCO PLD4223FI / Display HE420FF-B57)
  • Firmware — Actualización por USB V0000.01.04A + selección de marca (PHILCO = 8888)
  • Firmware — Actualización YouTube V0000.01.06A (obsoleto / histórico) — PLD4223FI
  • Firmware — Chasis MSD1328 / RSAG7.820.4900: paquetes para HISENSE 32K2X (HE315FH-E78)
  • Firmware — Chasis MSD1328 / RSAG7.820.4900: paquetes para HISENSE 46A300 (HE416GF-E01)
  • Firmware — Chasis MSD1328 / RSAG7.820.4900: actualización YouTube para HISENSE 32K316 (HE315FH-E78)
  • Firmware — Chasis MSD1328 / RSAG7.820.4900: paquetes para HISENSE 46K2X (HE460FF-B37/B38)
  • Firmware — Chasis MSD1328 / RSAG7.820.4900: paquetes para HISENSE 50K610 (2D / 3D)
  • Firmware — Chasis MSD1328 / RSAG7.820.4900: paquetes para HISENSE 55XT710 (SAMSUNG LTA550HQ20)
  • Ficha técnica — PHILCO PLD4223FI
  • Diagrama — MainBoard RSAG7.820.4900 (MSD1328)
  • Diagrama — PowerBoard RSAG7.820.4543 (HLL4047WA)
  • Manual Service — RSAG7.820.4900 (MSD1328)
Información técnica
Información técnica PHILCO PLD4223FI
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
PHILCO
PLD4223FI
Modelo
PLD4223FI
Chasis
MSD1328
Matriz
HISENSE 42K310
Control remoto
ER-33905
Wifi
PW-DN421
Manual de Usuario
Sin Info: por el momento
Modelo compatible
JVC LT42DR935 · NOBLEX 42LD850FI · SANYO LCE42IF12
Placas y conectividad

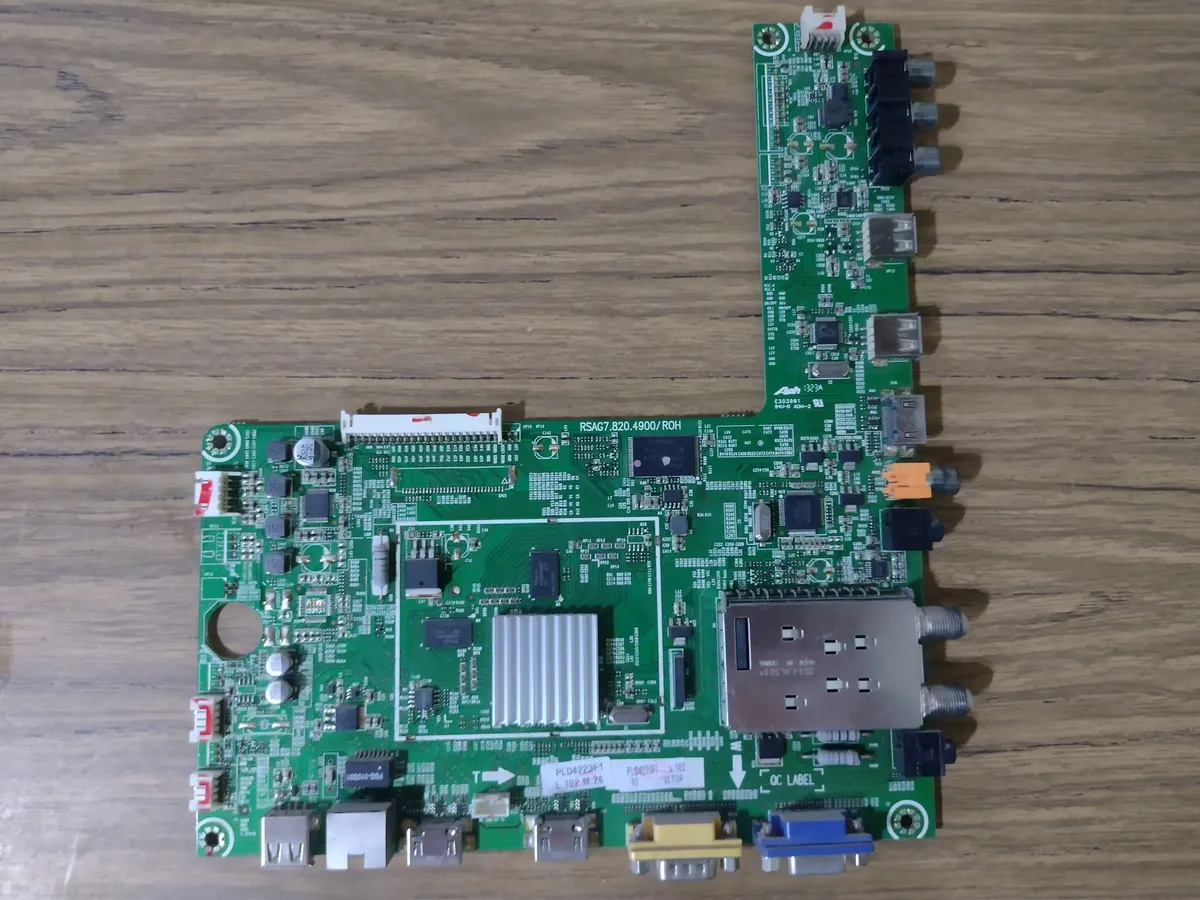

MainBoard
RSAG7.820.4900
PowerBoard
RSAG7.820.4543
Panel Display
HISENSE HE420FF-B57 · (AUO T420HW08 V9) · 1920×1080 FHD · 60Hz

Documentación técnica

Ficha técnica — PHILCO PLD4223FI
ficha_PLD4223FI
286.58 KiB Descargado 21 veces Descarga VIP
Diagrama — RSAG7.820.4900 (MainBoard)
RSAG7.820.4900
406.52 KiB Descargado 2236 veces Descarga VIP
Manual Service — RSAG7.820.4900
Manual_Service_4900
1.62 MiB Descargado 3466 veces Descarga VIP
Diagrama — RSAG7.820.4543 (PowerBoard)
RSAG7.820.4543
126.24 KiB Descargado 985 veces Descarga VIP
Nota: para diagnóstico de imagen/audio, usar siempre valores originales como referencia antes de modificar ajustes internos.

Firmware por USB — MSD1328 / PHILCO PLD4223FI (Normal + Alternativo + YouTube)

Actualización de firmware por USB

PHILCO PLD4223FI — Actualización por USB (V0000.01.01A → V0000.01.02A)

Actualización consecutiva (no saltear versiones)
Instrucciones

Instrucciones de instalación (método normal por USB)

  • Descargar el firmware V0000.01.01A y descomprimir el paquete.
  • Copiar el archivo USBUpgrade.bin a un pendrive formateado en FAT32.
  • Conectar el pendrive al puerto USB0 (se indica como el inferior del conjunto trasero).
  • Encender el TV y presionar SOURCE. Mientras se muestran las opciones, ingresar 2 0 1 2 con el teclado numérico.
  • El equipo detecta la actualización y comienza el proceso. No interrumpir hasta finalizar.
  • Luego repetir el mismo procedimiento con V0000.01.02A (descargar, descomprimir, copiar USBUpgrade.bin y ejecutar SOURCE + 2012).
  • Al terminar, el TV reinicia y queda como “primera puesta en marcha” (idioma, canales y red).
  • La versión final indicada para este paso es V0000.01.02A.

Se indicó que los firmwares son consecutivos: evitar saltar versiones y no instalarlos en otro modelo.

  • USBUpgrade_V0101A.zip (79.85 MiB) (Descargado 1251 veces)
    Descarga disponible para miembros con suscripción activa
  • USBUpgrade_V0102A.zip (78.5 MiB) (Descargado 603 veces)
    Descarga disponible para miembros con suscripción activa
Actualización alternativa por USB

PHILCO PLD4223FI — No enciende / se pasa a STBY (carga por tecla MENU)

Método alternativo cuando no llega a iniciar normalmente
Instrucciones

Instalación alternativa (teclado del TV + USB0)

  • Preparar el pendrive FAT32 con USBUpgrade.bin del firmware V0000.01.01A y conectarlo a USB0.
  • Con el TV desconectado de AC 220V, mantener presionada la tecla MENU del teclado del TV.
  • Conectar el TV a la red manteniendo MENU presionado, y encender desde el control remoto.
  • Cuando se muestre el aviso de actualización y el equipo detecte el software, soltar MENU.
  • Al finalizar, el TV puede quedar en STBY; luego se podrá encender normalmente.
  • Como segundo paso, cargar V0000.01.02A con el método normal: SOURCE + 2012.
  • Al terminar la V0000.01.02A, el TV reinicia y vuelve a la configuración inicial (idioma, canales y red).
  • La versión final indicada para este camino queda en V0000.01.02A.

Se indicó que es el mismo firmware del método normal; cambia el procedimiento para casos donde el TV no inicia.

  • USBUpgrade_V0101A.zip (79.85 MiB) (Descargado 1251 veces)
    Descarga disponible para miembros con suscripción activa
  • USBUpgrade_V0102A.zip (78.5 MiB) (Descargado 603 veces)
    Descarga disponible para miembros con suscripción activa
Actualización de firmware por USB

PHILCO PLD4223FI — Firmware V0000.01.04A (USB) + selección de marca

Actualización por SOURCE + 2012, luego código XXXX por marca
Instrucciones

Instrucciones de instalación (V0000.01.04A)

  • Descargar V0000.01.04A, descomprimir y copiar USBUpgrade.bin al pendrive FAT32.
  • Conectar el pendrive a USB0 y encender el TV.
  • Presionar SOURCE e ingresar 2 0 1 2 antes de que desaparezca el menú.
  • Esperar el proceso completo; al finalizar reinicia y queda como primera configuración (idioma/canales/red).
  • Como paso final: presionar SOURCE y, cuando aparezca el menú, ingresar XXXX según marca.
  • Códigos informados: 1111=NOBLEX · 2222=JVC · 6666=SANYO · 8888=PHILCO.

En PLD4223FI corresponde el código 8888 para la marca PHILCO.

  • USBUpgrade_V0104A.zip (79.49 MiB) (Descargado 579 veces)
    Descarga disponible para miembros con suscripción activa
Actualización alternativa por USB

PHILCO PLD4223FI — Al seleccionar USB se apaga (carga V0000.01.04A por tecla MENU)

Instalación alternativa para recuperar actualización
Instrucciones

Procedimiento alternativo (cuando el USB provoca STBY)

  • Preparar el pendrive con USBUpgrade.bin de V0000.01.04A (FAT32) y conectar a USB0.
  • Con el TV desconectado de la red, mantener presionada la tecla MENU del teclado del TV.
  • Conectar nuevamente a AC y encender con el control remoto, sin soltar MENU al inicio.
  • Cuando aparezca el aviso de actualización (detección de software), soltar la tecla MENU.
  • Al finalizar, el TV queda en STBY y luego se podrá encender. Tras reiniciar, se repite la puesta en marcha inicial.
  • Como cierre del proceso, presionar SOURCE e ingresar el código de marca 8888 para PHILCO (según se indicó).

Este método se indicó específicamente para el caso “USB se apaga / pasa a STBY” y permite completar la carga de V0000.01.04A.

  • USBUpgrade_V0104A.zip (79.49 MiB) (Descargado 579 veces)
    Descarga disponible para miembros con suscripción activa
Actualización de firmware por USB

PHILCO PLD4223FI — Actualización YouTube (V0000.01.06A) — obsoleto / histórico

Procedimiento publicado con fines prácticos (YouTube dejó de ser compatible)
Instrucciones

Instrucciones (incluye menú service + limpieza “Unprotected Clear”)

  • Antes de iniciar, verificar que el TV tenga la versión V0000.01.04A.
  • Descargar el paquete “YouTube” y copiar USBUpgrade.bin al pendrive FAT32.
  • Conectar el pendrive al USB0.
  • Entrar al menú service: abrir MENU, ir a Sonido → Balance y dejar balance en 0 (sin presionar OK en Balance).
  • Ingresar la secuencia 1 9 6 9 (aparece una “M”), luego presionar MENU para mostrar el menú de fábrica/service.
  • En el menú, seleccionar Options → Actualizar firmware y ejecutar con cursor derecho.
  • Al terminar, el TV se reinicia. Volver a ingresar al menú service con el mismo método.
  • Ejecutar Init → Unprotected Clear → OK y esperar el reinicio.
  • Ingresar nuevamente al menú service y seleccionar marca en Options → Logo.
  • Pasar el TV a STBY. Luego ir a MENU → Configuración → Hora y desactivar Sincronización automática.
  • En Reloj → Fecha/Hora, configurar manualmente fecha y hora actuales; luego conectar a internet y probar la función Smart.

ATENCIÓN: se informó que desde 30-06-2017 YouTube deja de ser compatible para este modelo y no habría una actualización para solucionarlo. Este material quedó publicado como referencia.

  • USBUpgrade_Youtube.zip (79.28 MiB) (Descargado 336 veces)
    Descarga disponible para miembros con suscripción activa
Firmware por USB

MSD1328 / RSAG7.820.4900 — Biblioteca de firmware (otros modelos HISENSE)

Listado de paquetes tal como fue publicado
Instrucciones

Instrucciones

  • Sin Info: por el momento (en este apartado se listaron paquetes por modelo/display, sin detallar un procedimiento específico para cada uno).
  • V0000.01.02A.D0827.zip (83.23 MiB) (Descargado 1129 veces)
    Descarga disponible para miembros con suscripción activa
  • V0000.01.03A.E0106.zip (83.76 MiB) (Descargado 641 veces)
    Descarga disponible para miembros con suscripción activa
  • V0000.01.05A.F0908.zip (79.27 MiB) (Descargado 400 veces)
    Descarga disponible para miembros con suscripción activa
  • USBUpgrade_V0103A.zip (83.25 MiB) (Descargado 135 veces)
    Descarga disponible para miembros con suscripción activa
  • USBUpgrade_V0105A.zip (83.77 MiB) (Descargado 130 veces)
    Descarga disponible para miembros con suscripción activa
  • USBUpgrade_Youtube.zip (79.28 MiB) (Descargado 132 veces)
    Descarga disponible para miembros con suscripción activa
  • USBUpgrade_V0101A.zip (83.29 MiB) (Descargado 1002 veces)
    Descarga disponible para miembros con suscripción activa
  • USBUpgrade_V0102A.zip (78.69 MiB) (Descargado 300 veces)
    Descarga disponible para miembros con suscripción activa
  • V0000.01.01A.D0823.zip (83.29 MiB) (Descargado 75 veces)
    Descarga disponible para miembros con suscripción activa
  • V0000.01.02A.F0917.zip (78.69 MiB) (Descargado 73 veces)
    Descarga disponible para miembros con suscripción activa
  • USBUpgrade_Youtube.zip (46.34 MiB) (Descargado 100 veces)
    Descarga disponible para miembros con suscripción activa
  • 55XT710_MainBoot.zip (388.58 KiB) (Descargado 228 veces)
    Descarga disponible para miembros con suscripción activa
  • 55XT710_MainSW.zip (83.29 MiB) (Descargado 192 veces)
    Descarga disponible para miembros con suscripción activa
  • 55XT710_mboot.zip (364.56 KiB) (Descargado 180 veces)
    Descarga disponible para miembros con suscripción activa
  • 55XT710_MstarUpgrade.zip (95.32 MiB) (Descargado 186 veces)
    Descarga disponible para miembros con suscripción activa
  • 55XT710_YOUTUBE.zip (82.5 MiB) (Descargado 147 veces)
    Descarga disponible para miembros con suscripción activa
  • USBUpgrade_V0104A.zip (79.48 MiB) (Descargado 1129 veces)
    Descarga disponible para miembros con suscripción activa
  • USBUpgrade_Youtube.zip (79.28 MiB) (Descargado 210 veces)
    Descarga disponible para miembros con suscripción activa
  • USBUpgrade.zip (79.34 MiB) (Descargado 143 veces)
    Descarga disponible para miembros con suscripción activa
  • USBUpgrade_Youtube.zip (79.26 MiB) (Descargado 92 veces)
    Descarga disponible para miembros con suscripción activa
  • USBUpgrade_V1.zip (83.25 MiB) (Descargado 299 veces)
    Descarga disponible para miembros con suscripción activa
  • USBUpgrade_V2.zip (83.77 MiB) (Descargado 318 veces)
    Descarga disponible para miembros con suscripción activa
  • USBUpgrade_Youtube.zip (79.28 MiB) (Descargado 144 veces)
    Descarga disponible para miembros con suscripción activa
Soporte y aportes — PHILCO PLD4223FI (MSD1328)
Menú Service • HDMI sin audio/video • Sin imagen con audio • Aviso YouTube • Memorias en main
Service HDMI Sin imagen YouTube Memorias

Menú Service / Modo Servicio / Modo Fábrica — PHILCO PLD4223FI

Advertencia: modificar parámetros del menú de fábrica sin conocimiento puede dejar fallas permanentes. Acceder solo con criterio técnico.

Encender el televisor.
Presionar MENU para abrir el OSD.
Ir a SONIDO → BALANCE y dejar el balance en 0 (sin ingresar con OK en Balance).
Ingresar la secuencia 1 9 6 9 con el teclado numérico: aparece una “M”.
Presionar MENU nuevamente para visualizar Factory/Service OSD Menus.
Para salir, apagar con Power off.

Nota: En esta plataforma el acceso se realiza desde Balance=0 con la secuencia 1969.

Informe técnico: HDMI sin audio / no funciona HDMI — RSAG7.820.4900

Síntoma reportado: por HDMI se detecta la resolución en OSD, pero no hay video ni audio; puede fallar 1, 2 o las 3 entradas.

Revisar los protectores de las entradas HDMI en las líneas DATA / CLOCK.
Se indicó que por conexión de ciertos dispositivos, esos protectores pueden dañarse.
Solución informada: reemplazar los protectores defectuosos correspondientes (o retirarlos directamente).

Nota: Este informe fue publicado para la mainboard RSAG7.820.4900 (familia MSD1328).

Informe técnico: sin imagen con audio — RSAG7.820.4900 (VCC_PANEL)

Síntoma: backlight encendido, sin imagen, con audio. En ocasiones la imagen parpadea, pero el backlight permanece activo.

Medir VCC_PANEL en la placa T-CON: se informó un caso con 7V.
Al desconectar la T-CON, se reportó que VCC_PANEL sube a 11.5V; para funcionamiento correcto se indicó 12V.
Medir/descartar corto en componentes principales de la T-CON.
Si la T-CON no presenta falla, revisar la main en la etapa de control “Power for Panel”.
Se indicó colocar un puente para habilitar la T-CON: con el puente, VCC_PANEL llega a 12V y aparece imagen.
Luego, retirar el puente y reemplazar N6 = AO3401 (se reportó por mal funcionamiento).

Nota: Se recomendó también verificar tensión de 12V en T-CON y revisar el fusible SMD de la T-CON.

Aviso: YouTube deja de funcionar — PHILCO PLD4223FI

Se informó que a partir del 30-06-2017 la app de YouTube deja de ser compatible para este modelo, por cambios en la plataforma.

Nota: Se indicó que no sería posible una actualización que lo solucione; el material de “actualización YouTube” quedó como referencia histórica.

Aporte: almacenamiento en RSAG7.820.4900 (MSD1328)

En esta mainboard se listaron memorias/IC relevantes del sistema, y se aclaró que el sistema base no depende de una EEPROM como almacenamiento principal.

N3: HY27UF082G2B-TPCB (NAND-FLASH Main Program).
N2: MX25L1605D (Boot Program).
N18: K24C32 (EEPROM) listada como parte del conjunto, pero no como base única del sistema.

Nota: Estos identificadores fueron listados dentro del detalle de la mainboard RSAG7.820.4900.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
