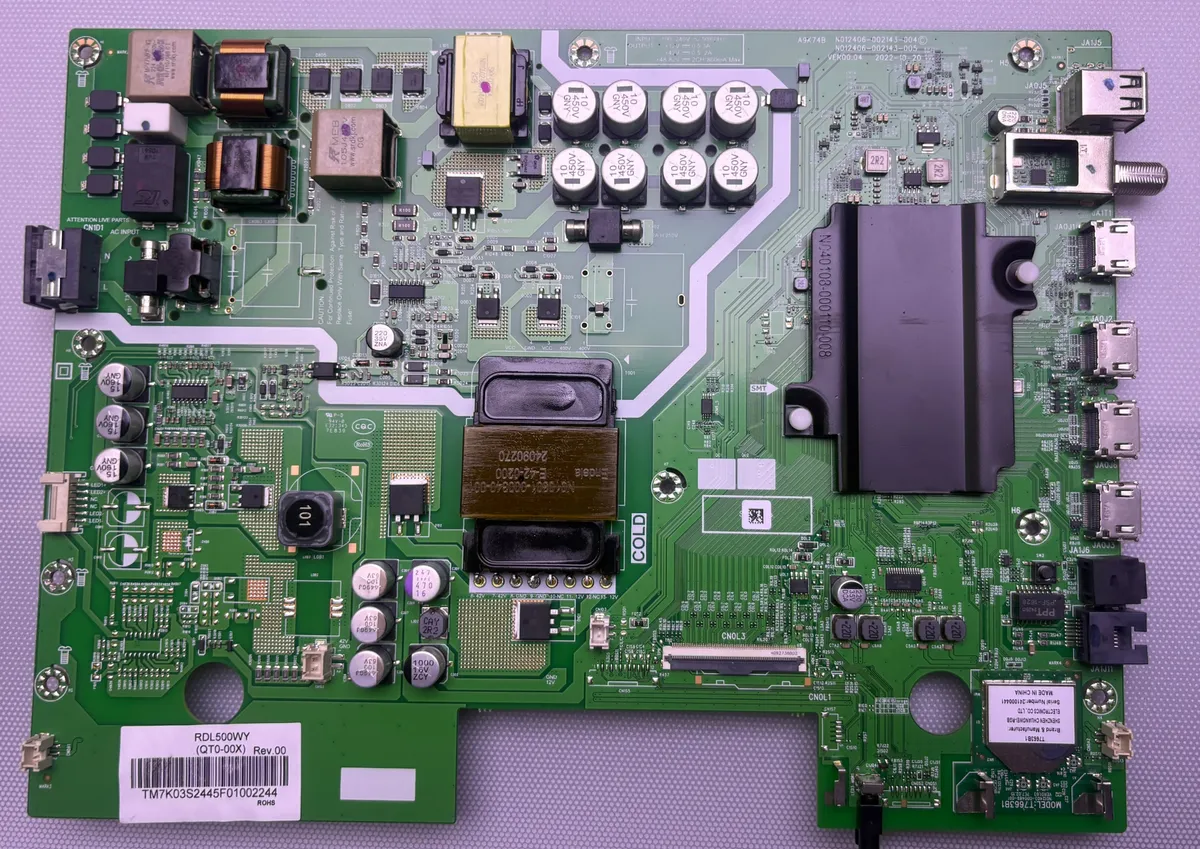

PHILCO PLD50US25GS

Advertencia: cambiar opciones del menú de servicio sin saber su función puede dejar el TV inoperable. Si vas a tocar parámetros, anotá los valores originales antes de modificar.

El contenido detectado describe 4 métodos de ingreso al menú Factory/Service.

Método 1 — Control numérico (código 3195)

Encender el televisor.

Seleccionar modo CATV o TV y esperar ~20 segundos.

Presionar INPUT/SOURCE.

Ingresar la secuencia 3 1 9 5 para abrir Factory/Service OSD Menus.

Para salir, presionar atrás varias veces hasta volver a modo cliente o apagar con power off.

Método 2 — Sin números (izquierda/derecha)

Encender el TV y elegir CATV o TV. Esperar ~20 segundos.

Presionar INPUT/SOURCE.

Ejecutar la secuencia con el cursor: Izquierda → Derecha → Izquierda → Derecha.

Aparece Factory/Service OSD Menus. Salir con atrás o con power off.

Método 3 — Sin números (tecla “ajustes” + teclado virtual)

Encender el equipo, seleccionar CATV o TV y esperar ~20 segundos.

Presionar INPUT/SOURCE y mantener pulsada la tecla de ajustes hasta que aparezca el teclado en pantalla.

Con las teclas de navegación, seleccionar 3195 confirmando cada dígito con OK (centro del pad).

Esperar la activación del menú. Para empezar a navegar, presionar una vez atrás/back.

Para salir, usar atrás repetidas veces hasta modo cliente o apagar con power off.

Método 4 — Desde HOME (E-manual)

Con el TV encendido, presionar HOME en el control remoto.

Abrir la app E-manual.

Ingresar la secuencia: Izq → Der → Arriba → Abajo → OK.

Se muestra Factory/Service OSD Menus. Salir con atrás o power off.

Nota: Si un método no funciona con tu control, probá otro de los procedimientos listados (según el tipo de teclado/teclas disponibles).

Síntoma: aparece la leyenda MODO M en la esquina superior izquierda (modo de fábrica).

Entrar a MENU → Opciones Avanzadas.

Digitar 3 1 9 5 para abrir el menú de fábrica.

En System Setting, desactivar HOTKEY y Aging Mode (poner Hotkey en off).

Apagar y volver a encender el TV. Confirmar que la leyenda ya no se muestre.

Nota: Este ajuste deshabilita el “hotkey” de fábrica y devuelve el equipo a modo normal de uso.

Se indica que, en algunos casos, hace falta restaurar o cambiar el logo (marca) después de reemplazo de mainboard, reinstalación de firmware o recuperación de datos internos.

Método 1 — Cambio de logo desde el modo Service

Ingresar al menú service (Factory/Service OSD Menus) usando alguno de los métodos disponibles.

Dentro del menú de fábrica, buscar la opción de logo/marca y seleccionar la configuración deseada (según la lista disponible).

Si la marca requerida no aparece, continuar con el método 2 (carga mediante archivo USB).

Método 2 — Carga de logo mediante archivo (USB)

El contenido indica un pack con 7 logos UHD: BGH, TOP HOUSE, NOBLEX, PHILCO, SANYO, MOTOROLA y “SMART TV” (genérico).

Descomprimir el pack hasta obtener la carpeta Android_9216_tvconfig.

Copiar la carpeta al pendrive y dejar el USB sin contenido extra.

Con el TV encendido, insertar el pendrive en un puerto USB.

Entrar al menú de servicio (Factory/Service OSD Menus).

Ir a Update Datas → Update Logo y confirmar. Si finaliza correctamente, aparece “Success”.

Luego ejecutar Out Factory Reset (en Others). El TV se apaga; encender y verificar el logo aplicado.

Nota: Si el control remoto no permite ingresar el código o la secuencia, usar alguno de los métodos alternativos de acceso al menú service (por ejemplo el ingreso desde E-manual).

Informe técnico sobre reducción de corriente del backlight basado en el driver OZ9902EGN (doble canal, corriente constante), controlado por resistencias de sensado y realimentación (pin 11).

Identificación de componentes (según el reporte)

Verificar si el equipo utiliza uno o dos IC Driver (1 o 2 canales) según el display y cantidad de LEDs.

Canal 1 — IC4B2 (OZ9902EGN): resistencias a pin 11: R4B15, R4B16, R4B17, R4B18, R4B19 (2.7Ω). En algunas variantes puede existir una resistencia de 1Ω (depende del modelo).

Mediciones antes de modificar (Canal 1): VLED 50.9V · ILED 550mA · PLED 27.9W.

Canal 2 — IC4B3 (OZ9902EGN): resistencias a pin 11: R4B63, R4B64, R4B66, R4B67, R4B58 (2.7Ω). Puede existir 1Ω según variante.

Mediciones antes de modificar (Canal 2): VLED 50.9V · ILED 550mA · PLED 27.9W.

Modificación para reducir corriente (según el reporte)

En Canal 1, retirar 2 resistencias de 2.7Ω (ej.: R4B15 y R4B16, o cualquier par dentro de la lista).

En Canal 2, retirar 2 resistencias de 2.7Ω (ej.: R4B63 y R4B64, o cualquier par dentro de la lista).

Valores informados luego del cambio: VLED 47.3V · ILED 320mA · PLED 15.2W.

Efectos mencionados: menor brillo por reducción de corriente y ~45% menos consumo en el backlight.

Consideraciones: antes de aplicar, validar requerimientos de corriente del backlight, controlar disipación del OZ9902EGN y medir corriente final para asegurar un brillo aceptable.

Nota: La modificación se presenta como referencia técnica. La evaluación final queda a criterio del técnico según el display y la configuración real del equipo.

Caso reportado: en este modelo el backlight se apagaba aun con los LEDs en buen estado. Se indica una solución aplicada con buen resultado.

Reemplazo de capacitores (según el aporte)

En Canal LED1+: capacitores originales 15µF/160V (C0B3, C1B9, C1B16) — se reemplazan por 2 capacitores 47µF/250V.

En Canal LED2+ (solo si el modelo usa esa rama): originales 15µF/160V (C0B11, C1B10) — reemplazo por 2 capacitores 47µF/250V.

Resultado informado: luego del cambio de capacitores, la falla quedó solucionada.

Observación adicional del aporte: también se recomienda retirar resistencias para reducir corriente del backlight y evitar recurrencia (ver el informe de “Bajar corriente a LEDs / Backlight”).

Nota: Este procedimiento corresponde a un caso técnico reportado. Verificar siempre valores, temperatura y estabilidad del driver/backlight luego de la reparación.
