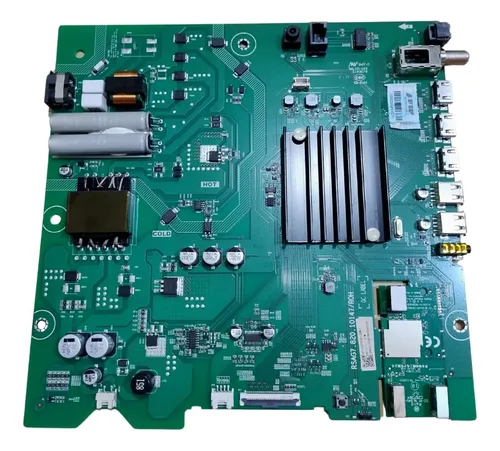

PHILCO PLD55US21A

Advertencia: cambiar parámetros del menú de servicio sin conocer su función puede dejar el TV inoperable. Acceder sólo con criterio técnico.

Encender el televisor.

Presionar INPUT y elegir cualquier fuente de señal.

Abrir MENU (botón de engranaje del control remoto).

Ir a SONIDO → Configuración salida de audio → BALANCE.

Pararse sobre Balance pero sin presionar OK.

Ingresar la secuencia 1 9 6 9.

Se muestra una “M” en la esquina superior izquierda de la pantalla.

Presionar MENU nuevamente: aparece el MENU de SERVICE. Para salir, pulsar power off.

Nota: La “M” indica acceso al modo técnico. Evitar cambios sin anotar valores originales.

Restablecer a fábrica borra configuraciones y deja el equipo como recién salido de caja. Luego del reinicio, se debe repetir la configuración inicial.

Procedimiento por menú de usuario:

Entrar al MENU.

Ir a Ajustar → Servicio de asistencia → Restaurar a los valores de fábrica.

Confirmar (ACEPTAR) y esperar el reinicio del televisor.

Procedimiento por menú de service:

Ingresar al menú de service: AJUSTAR → SONIDO → BALANCE (pararse en Balance sin OK) y digitar 1 9 6 9.

Presionar MENU para mostrar el MENU de SERVICE.

Seleccionar Option → OK → Clean All y esperar el reinicio.

Nota: Tras el reset, repetir el asistente de configuración inicial del TV.

Este ajuste se utiliza cuando, después de cambiar mainboard, reinstalar firmware o reemplazar datos de memoria, el logo mostrado no coincide con la marca esperada.

Entrar al menú de service (Balance sin OK + código 1 9 6 9 y luego MENU).

Acceder a la ruta de fábrica: Factory → Options → Logo.

Buscar la marca correcta usando ← / → sobre la opción Logo.

Si no aparece el logo requerido, elegir Welcome o Smart TV como logo genérico.

Salir apagando el TV desde el control remoto y encender nuevamente.

Realizar un reset a fábrica desde: Menu → Ajustar → Servicio de asistencia → Restaurar a los valores de fábrica y verificar el cambio de marca.

Nota: La opción “Logo” depende del software/configuración; en algunas variantes puede mostrarse diferente.

Procedimiento reportado para reducir corriente de backlight (referencia: “IC HOZ1GN” en el título del aporte).

Retirar las resistencias R728 y R729 de 4.7Ω cada una.

Evaluar brillo y corriente resultante para dejar un nivel aceptable según el equipo y el cliente.

Nota: Modificación tentativa: bajar corriente reduce el brillo. Cada caso debe revisarse antes de darlo por finalizado.

UART (receptor/transmisor asíncrono universal) es un protocolo de comunicación serie. En este esquema básico se emplean líneas de transmisión/recepción y una referencia a tierra (GND).

Identificación de puntos (por resistencias):

Ubicar la resistencia R93: corresponde a Rx.

Identificar la resistencia R98: corresponde a Tx.

Considerar además una conexión a tierra (GND) como referencia del enlace serie.

Nota: En el contenido provisto se listan R93 (Rx) y R98 (Tx) como puntos de UART.

Consulta (electrofenix): ingresó un TV LED SANYO con la placa muy dañada; se reemplazó por una placa equivalente pero de HISENSE. El equipo enciende con imagen, pero aparecen dos imágenes. Se realizó un reset y el síntoma continúa. Se solicita orientación para corregir ese comportamiento.

Consulta (geratecnico): se solicita información sobre los puntos eMMC para programar con RT809H en modo ISP, vinculados al material de eMMC compartido para esta placa.

Seguimiento (lormax): se consulta si el caso de imagen duplicada pudo resolverse, ya que se reporta el mismo problema en otro equipo.

Nota: Estas entradas son aportes/consultas del foro; en el texto provisto no se incluye una solución confirmada.
