PHILCO PLD55US9A1

Advertencia: modificar valores del menú de servicio sin conocimiento puede causar fallas graves. Acceder sólo para diagnóstico/reparación.

Encender el TV.

Entrar a MENU (botón de engranaje).

Seleccionar AJUSTAR y entrar en SONIDO → Configuración avanzada de Audio.

Posicionarse sobre Balance, pero sin presionar OK.

Digitar la secuencia 1 9 6 9.

Aparece una “M” en la esquina superior izquierda.

Presionar MENU nuevamente para abrir el MENU de SERVICE. Para salir, usar power off.

Nota: Antes de cambiar parámetros, anotar valores originales para poder revertir.

El reset elimina ajustes del usuario y deja el sistema como configuración inicial. Tras reiniciar, se debe completar el asistente de primera puesta en marcha.

Procedimiento por menú de usuario:

Abrir MENU (engranaje).

Ir a Ajustar → Acerca TV → Restaurar a los valores de fábrica.

Confirmar (ACEPTAR) y esperar el reinicio.

Procedimiento por menú de service:

Ingresar al service (Balance sin OK + 1 9 6 9, luego MENU).

En el menú de service, seleccionar Option → OK → Clean All.

Esperar el reinicio automático y repetir la configuración inicial.

Nota: Si el TV queda inestable, el reset puede ayudar; si persiste, revisar tensiones (por ejemplo 3.3V).

Puede ser necesario ajustar el logo luego de cambiar mainboard, reinstalar firmware o trabajar con datos de memoria.

Entrar al menú de service (MENU → AJUSTAR → SONIDO → Configuración avanzada → Balance sin OK → 1 9 6 9 → MENU).

Ir a la ruta Factory → Options → Logo.

Elegir la marca con ← / → sobre la opción Logo.

Si no aparece el logo correcto, seleccionar Welcome o Smart TV como opción genérica.

Salir apagando desde el control remoto y volver a encender.

Aplicar restauración a fábrica: Ajustar → Acerca TV → Restaurar a los valores de fábrica, y verificar el logo al reiniciar.

Nota: En algunas variantes, el listado de logos puede cambiar según firmware/configuración.

El control de corriente se realiza con el IC N901 HOZ1GN, que regula la entrega mediante realimentación: mide corriente (por resistencias shunt) y ajusta el PWM para sostener el valor objetivo.

La corriente máxima depende del conjunto de resistencias de sensado. En estas powerboards (RSAG7.820.9629 / RSAG7.820.8891) hay dos ramas, cada una con resistencias en paralelo: al quitar una por rama, aumenta la impedancia y baja la corriente total de LEDs.

Identificación (grupos de resistencias):

Grupo 1: R915 (3.6Ω, 1%) · R916 (NC) · R917 (3.6Ω, 1%) · R918 (NC).

Grupo 2: R927 (3.6Ω, 1%) · R928 (NC) · R929 (3.6Ω, 1%) · R930 (NC).

Modificación para reducir corriente:

Retirar una resistencia en el Grupo 1 (ejemplo: R915 o R917).

Retirar una resistencia en el Grupo 2 (ejemplo: R927 o R929).

Medir corriente resultante y verificar que el brillo quede dentro de un valor aceptable.

Consideraciones: comprobar requerimientos de corriente del backlight, mantener la disipación del HOZ1GN dentro de márgenes seguros y validar consumo de la línea.

Nota: Modificación tentativa: bajar corriente implica menor brillo. Evaluar caso por caso antes de dar por finalizado.

Falla reportada: reinicios y apagados intermitentes. Se observó inestabilidad en la línea de 3.3V, que cae con el tiempo de encendido y provoca pérdida de estabilidad del sistema.

Componente señalado: regulador N6 (TLV70233DBVR) — línea de 3.3V.

Tensión esperada: 3.3V.

Tensión medida: inicio 2.8V; al calentarse 2.6V.

Cuando cae a ~2.6V, el TV tiende a apagarse o reiniciarse; el integrado toma temperatura y no mantiene regulación.

Conclusión: TLV70233DBVR defectuoso.

Recomendación: reemplazar N6 y revisar capacitores de entrada/salida y el consumo de la línea de 3.3V.

Nota: Caso documentado con caída progresiva de 3.3V por temperatura; se sugiere verificar estabilidad tras el reemplazo.

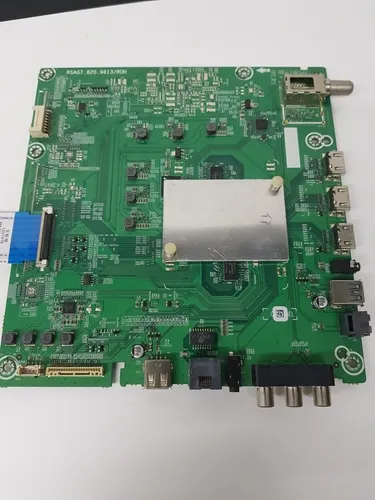

En la mainboard RSAG7.820.9613 se describe un escenario de reinicios/apagados donde la alimentación de 3.3V no se sostiene: a medida que la placa calienta, la tensión baja y el sistema pierde estabilidad.

Se identifica el regulador N6 (TLV70233DBVR) como responsable de generar 3.3V, pero trabajando fuera de especificación por calentamiento.

Valor nominal esperado: 3.3V.

Lecturas reportadas: 2.8V al inicio y 2.6V al calentarse.

Al descender a ~2.6V se producen apagados/reinicios; el componente no logra regular por temperatura.

Diagnóstico: TLV70233DBVR defectuoso (N6).

Sugerencia: sustituir N6 y comprobar capacitores de entrada/salida, además del consumo de la rama 3.3V.

Nota: Tras el cambio, verificar que 3.3V se mantenga estable en frío y en caliente.

En la powerboard RSAG7.820.8891, el IC N901 HOZ1GN regula la corriente de LEDs usando realimentación: lee caída de tensión en resistencias shunt y ajusta el PWM para mantener el nivel configurado.

El límite de corriente se define por resistencias de sensado. La placa posee dos ramas con resistencias en paralelo; retirando una por rama se eleva la impedancia y disminuye la corriente total hacia el backlight.

Grupo 1: R915 (3.6Ω) · R916 (NC) · R917 (3.6Ω) · R918 (NC).

Grupo 2: R927 (3.6Ω) · R928 (NC) · R929 (3.6Ω) · R930 (NC).

Quitar una del Grupo 1 (ej.: R915 o R917) y una del Grupo 2 (ej.: R927 o R929).

Medir corriente final y validar brillo; evitar reducción excesiva.

Recomendación: verificar disipación del HOZ1GN y mantener parámetros dentro de rango seguro; medir corriente luego del cambio.

Nota: Ajuste tentativo. Menos corriente = menos brillo; confirmar funcionamiento antes de entregar.

Para RSAG7.820.9629, el control del backlight se basa en N901 HOZ1GN. Este regulador compara la señal de realimentación con su referencia interna y corrige el PWM para limitar o incrementar energía según la corriente medida.

La medición de corriente se realiza con resistencias shunt (bajo valor). La placa utiliza dos ramas con resistencias en paralelo; al remover una resistencia por rama, se incrementa la impedancia y baja la corriente hacia los LEDs.

Grupo 1 (paralelo): R915 3.6Ω · R916 NC · R917 3.6Ω · R918 NC.

Grupo 2 (paralelo): R927 3.6Ω · R928 NC · R929 3.6Ω · R930 NC.

Retirar una resistencia del Grupo 1 (ej.: R915 o R917) y otra del Grupo 2 (ej.: R927 o R929).

Luego del cambio, medir corriente de salida y evaluar brillo/consumo del sistema.

Consideraciones: revisar requerimiento de corriente del backlight, controlar temperatura y disipación en HOZ1GN, y validar que el ajuste no deje el brillo demasiado bajo.

Nota: Procedimiento a criterio del técnico. Cada equipo debe verificarse para asegurar luminosidad y funcionamiento correctos.
