PHILCO PLF3211T — información técnica (UE8-L), panel display AUO T315HW04 (VD / V7), manuales PDF, menú service (2580), datasheets y aportes de reparación

🧾 DATOS DEL EQUIPO

Empresa: SANYO

Modelo: PLF3211T

Chasis: UE8-L

Matriz: SANYO LCD32XF8T

Manual Service: Manual Service PLF3211T.pdf

Control Remoto: JXPYS

Panel Display: AUO T315HW04 VD (1920x1080 FHD, 60Hz, LVDS 2 ch 8-bit, LVDS-51P2C8B-030D) • AUO T315HW04 V7 (1980x1020 FHD, 60Hz, LVDS 2 ch 8-bit, LVDS-51P2C8B-030D)

Televisores compatibles con este modelo: NOBLEX 32LC829FT • SANYO LCD32XF8T • JVC LT32DR51

📐 DIAGRAMA ESQUEMÁTICO / CIRCUITO / DATASHEET ELECTRÓNICO (PDF)

AUO_T315HW04-VD.pdf

733.1 KiB • Usuarios: — • Descargado 204 veces

AUO_T315HW04_V7.pdf

742.84 KiB • Usuarios: — • Descargado 163 veces

Manual Service PLF3211T.pdf

9.46 MiB • Usuarios: — • Descargado 376 veces

🧰 MENU SERVICE / MODO FÁBRICA (SECUENCIA 2580)

1. Pulse el botón INPUT del TV LCD.
2. Presione la secuencia 2->5->8->0 en el control remoto.
3. Presione MENU para salir del modo de servicio.

📦 FIRMWARE / CONSULTA

Se reporta duda sobre firmware ante la falla: LED standby rojo, pasa a verde, aparecen tensiones de fuente y no inicia (sin BL-ON al inverter).

También se menciona reemplazo del regulador KIA378 sin éxito; los 12V que alimentan la T-Con aparecen solo por un segundo.

🧾 RESPUESTA TÉCNICA REPORTADA

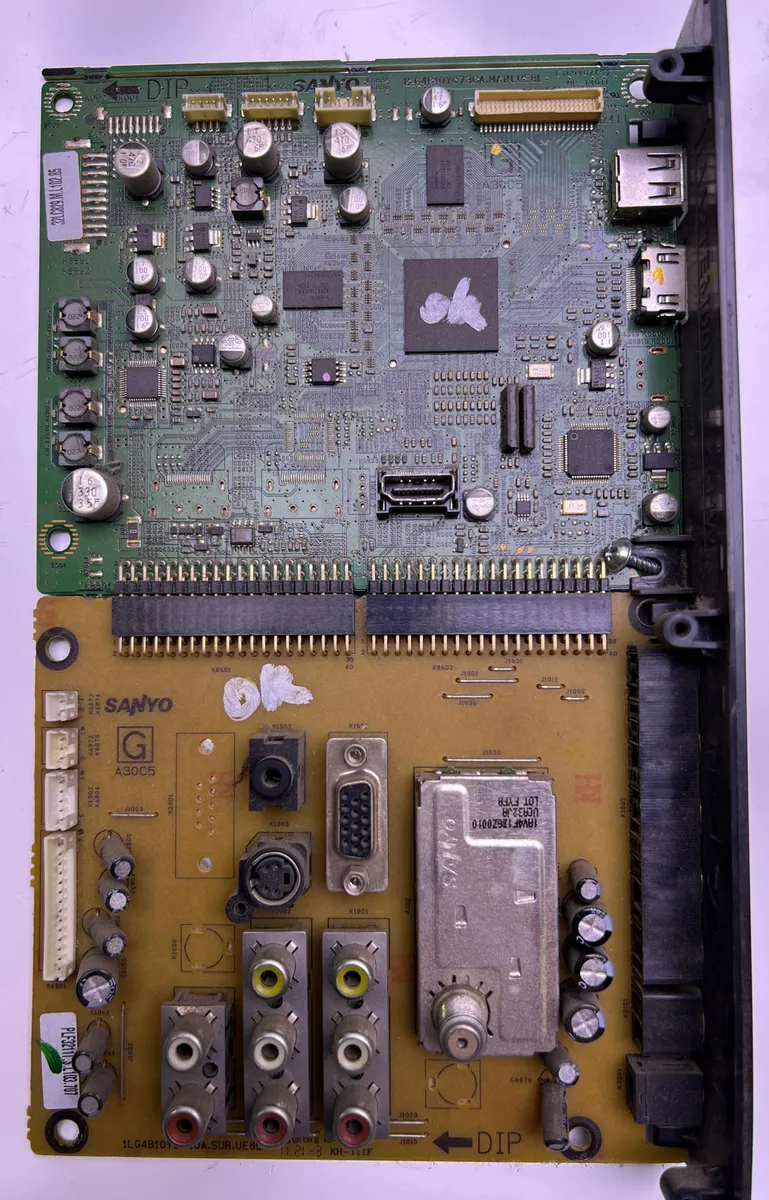

No se publican firmware ni datos de memoria para este modelo en el contenido fuente. Se reporta que, ante falla similar, el problema estuvo en un regulador de tensión en la placa main; si las tensiones están bien, podría ser problema de memoria.

🧯 INSTALACIÓN FORZADA

No se reporta un procedimiento de instalación forzada para este modelo en el contenido fuente.

🧯 RESET / RESTAURAR A VALORES DE FÁBRICA

No se reporta un procedimiento de reset/restauración a valores de fábrica para este modelo en el contenido fuente.

🖼️ CAMBIO DE MARCA / LOGO

No se reporta procedimiento de cambio de marca/logo para este modelo en el contenido fuente.

💾 DATOS DE MEMORIA / DUMP

No se publican datos de memoria/dump para este modelo en el contenido fuente. Se reporta que, si las tensiones están correctas, podría tratarse de un problema de memoria.

🧯 SOLUCIÓN REPORTADA

Falla: Enciende con luz verde y no arranca.

Solución: capacitores C6828 / C6829 con fugas (cerca de IC6805).

📏 MEDICIONES REPORTADAS

Antes del cambio: 1.34V y 1.32V. Después del cambio: 1.29V y 1.28V.

📏 CONTROL REMOTO (REFERENCIA)

Control Remoto: JXPYS

🧩 APORTES Y SOLUCIONES (RESUMEN TÉCNICO)

• Se reporta falla: LED standby rojo, al encender pasa a verde, aparecen tensiones de fuente y no inicia; no se puede apagar; no llega BL-ON al inverter.
• Se menciona que el regulador KIA378 entrega los 12V hacia la T-Con solo por un segundo; se indica que la fuente tiene tensiones presentes y soldaduras correctas.
• Respuesta técnica reportada: no hay firmware ni datos de memoria publicados para este modelo; se sugiere revisar regulador de tensión en la placa main y considerar posible problema de memoria.
• Se comparte un video con la solución (sin detalle técnico en el contenido fuente).
• Solución aportada: capacitores C6828/C6829 con fugas (cerca de IC6805). Se reportan mediciones antes/después: 1.34V y 1.32V; luego 1.29V y 1.28V.

📺 PANEL DISPLAY — DATOS REPORTADOS

Panel Display: AUO T315HW04 VD

Resolución: 1920x1080 FHD, 60Hz

LVDS: LVDS (2 ch, 8-bit) • LVDS-51P2C8B-030D

Panel Display: AUO T315HW04 V7

Resolución: 1980x1020 FHD, 60Hz

LVDS: LVDS (2 ch, 8-bit) • LVDS-51P2C8B-030D

📄 DATASHEET

AUO_T315HW04-VD.pdf

733.1 KiB • Usuarios: — • Descargado 204 veces

AUO_T315HW04_V7.pdf

742.84 KiB • Usuarios: — • Descargado 163 veces
