PIONEER PLE24HMN2
Descargas PIONEER PLE24HMN2: firmware USB, diagramas, dump y manual service (PDF/ZIP/RAR)
-
Firmware — Actualización por USB PIONEER PLE24HMN2 -
Firmware — Instalación forzada por USB PIONEER PLE24HMN2
-
Firmware — install.zip para PIONEER PLE24HMN2
-
Firmware — install_keypad.zip para PIONEER PLE24HMN2
-
Ficha Técnica — PIONEER PLE24HMN2
-

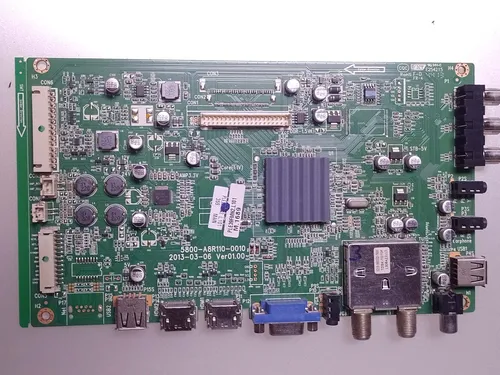

Diagrama — Main Board 5800-A8R110-0010
-
Diagrama — Power Board 5800-P24QB-WP20-C
-
Diagrama actualizado — Power Board 5800-P24QB-WP20-C
-
Manual de Usuario — PIONEER PLE24HMN2
-
Manual Service / Diagrama — PIONEER PLE24HMN2
-
Manual Service — 8R11B
-
Datos de Memoria / DUMP — PIONEER PLE24HMN2 (EN25Q64)
Info detallada
Documentación técnica
Firmware por USB — 8R11B / PIONEER PLE24HMN2 (Actualización + Forzado)
PIONEER PLE24HMN2 — Actualización de Firmware por USB
Instrucciones de instalación con pendrive
- Descomprimir el archivo descargado hasta obtener install.img en la misma carpeta del comprimido.
- Formatear el pendrive en FAT32 antes de copiar el firmware.
- Copiar el archivo install.img al pendrive.
- Colocar el pendrive en la entrada USB inferior, ya que el puerto lateral no sirve para esta carga.
- Encender el TV e ingresar al menú de service desde el control remoto con SOURCE → 3 → 1 → 9 → 5.
- Entrar en UPDATE, seleccionar ACEPTAR y presionar OK.
- Esperar a que finalice la actualización en pantalla.
- Luego del proceso, el TV LED se reinicia automáticamente.
Este método necesita acceso al menú de service. La carga debe hacerse desde el puerto USB inferior.
-
install.zip (10.74 MiB) (Descargado 140 veces)
descarga disponible a miembros con suscripcion activa
PIONEER PLE24HMN2 — Instalación Forzada de Firmware por USB
Guía de instalación forzada con pendrive
- Descomprimir el archivo hasta obtener install_keypad.img.
- Formatear el pendrive en FAT32 antes de copiar el contenido.
- Copiar install_keypad.img al pendrive.
- Conectar el pendrive en la entrada USB inferior, porque el lateral no funciona para este procedimiento.
- Enchufar el televisor manteniendo presionada la tecla MENU o POWER hasta que aparezca la pantalla de actualización.
- Esperar hasta que termine por completo el proceso.
- Después de la reinstalación, el TV LED se reinicia automáticamente.
Este método sirve cuando la falla es por pérdida de datos en la memoria y no cuando el problema es físico en el hardware.
-
install_keypad.zip (10.74 MiB) (Descargado 202 veces)
descarga disponible a miembros con suscripcion activa
Archivos de memoria — PIONEER PLE24HMN2
Archivo de memoria disponible para regrabar la SPI Flash del equipo. descarga disponible a miembros con suscripcion activa.
PIONEER ple24hmn2-EN25Q64.rar
descarga disponible a miembros con suscripcion activa
Instrucciones de regrabación — PIONEER PLE24HMN2
Nota:
En PIONEER PLE24HMN2, un dump es una copia del contenido del chip de memoria y sirve para reprogramar esa memoria cuando el televisor está “brickeado” por software. Es una recuperación genérica a nivel de almacenamiento: si el problema es hardware, se debe reparar hardware.
Menú Service / Modo Servicio — PIONEER PLE24HMN2
Cambiar parámetros del menú de servicio sin conocimiento técnico puede causar daños permanentes en el televisor. Este acceso debe utilizarse sólo en tareas de reparación o diagnóstico.
Nota: El mismo acceso se utiliza para actualización USB desde service en este chasis 8R11B.
Informe técnico: Se apaga / no enciende — 8R11B
Síntomas reportados: el equipo enciende y se apaga, a veces queda sin imagen con backlight activo o directamente no arranca.
Nota: También se reportaron casos donde al calentar la memoria U15 el equipo arrancaba, aunque el procedimiento técnico publicado se centra en el regulador U8.
Aporte técnico: U9 con fallas / arranque intermitente — 8R11B
Se publicaron aportes donde el equipo quedaba con LED azul o arrancaba sólo de manera intermitente.
Nota: Antes de intervenir U8 conviene medir también la línea de 3.3V, porque varios casos terminaron resolviéndose por falla directa en U9.
Aporte técnico: Backlight encendido sin imagen / botonera — 8R11B
Se reportó un caso donde el equipo arrancaba con LED azul y backlight encendido, pero sin imagen en pantalla.
Nota: Otro técnico confirmó la misma causa: si U8 está estable en 1.5V, conviene desconectar la botonera para descartar falsos comandos permanentes.
Aporte técnico: remoto intermitente / sensor IR — 8R11B
En este modelo se informó funcionamiento aleatorio del control remoto.
Nota: Este aporte corresponde al circuito del sensor IR y no a la entrada “Control Remoto”, que aquí sólo figura como contenido en desarrollo.
Aporte técnico: zumbido en Power Board 5800-P24QB-WP20-C
Se publicó un aporte para corregir un silbido o zumbido presente en esta fuente.
Nota: El aporte fue compartido sobre la fuente 5800-P24QB-WP20-C y se indicó como corrección puntual para el zumbido reportado.
