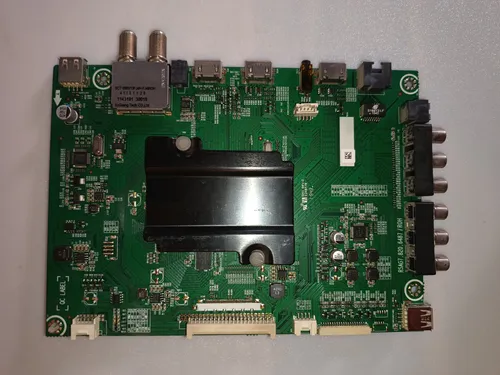

PIONEER PLE32HMS4

Modificar parámetros del menú técnico sin conocer su función puede dejar el TV inoperable. Conviene registrar los valores originales antes de tocar ajustes internos.

Encender el televisor.

Entrar en MENU con el botón de engranaje del control remoto.

Abrir la ruta TODO > SONIDO > Configuración avanzada de Audio.

Pararse sobre Balance sin pulsar OK.

Ingresar la secuencia 1 9 6 9.

Verificar que aparece una M en la parte superior izquierda de la pantalla.

Pulsar nuevamente MENU para abrir el MENU de SERVICE y salir luego con power off.

Nota: Este acceso sirve para diagnóstico y ajustes internos. No conviene cambiar valores a ciegas ni sin respaldo previo.

El restablecimiento borra la configuración del usuario y devuelve el equipo a estado de fábrica. Puede hacerse desde el menú normal o desde el menú service.

Desde el menú de usuario, entrar a MENU > TODO > SISTEMA > Restaurar a los valores de fábrica.

Aceptar el reinicio y esperar a que el televisor vuelva a encender para completar la configuración inicial.

Si se requiere reset por menú service, entrar a MENU > AJUSTAR > SONIDO > Configuración avanzada de Audio.

Ubicarse sobre Balance, ingresar 1 9 6 9 y pulsar MENU para acceder al modo de fábrica.

Seleccionar Factory > Clean Chip, dejar que el equipo reinicie y luego apagar desde el control remoto para salir del modo servicio.

Encender otra vez y realizar la inicialización completa del televisor.

Nota: El reset es recomendable después de cambiar firmware, modificar logo o reemplazar datos de memoria para limpiar configuraciones residuales.

El cambio de logo suele usarse después de reemplazar la placa principal, reinstalar firmware o grabar memorias con datos de otra marca.

Ingresar al menú service desde MENU > TODO > SONIDO > Configuración avanzada de Audio, ubicándose en Balance e ingresando 1 9 6 9.

Pulsar MENU para abrir el panel de fábrica.

Ir a la ruta Factory > Options > Logo.

Elegir la marca correcta con las flechas izquierda o derecha. Si no aparece la adecuada, se puede usar Welcome o Smart TV como logo genérico.

Salir apagando la TV desde el control remoto y volver a encenderla.

Hacer un restablecimiento de fábrica desde Ajustar > Acerca TV > Restaurar a los valores de fábrica y verificar el cambio en el arranque.

Nota: Si el logo correcto no figura, el firmware cargado o la configuración de la placa puede no corresponder con la variante del equipo.

Si Netflix reproduce unos segundos y luego muestra el error tvq-pm-100 (5.6.1), el problema puede quedar asociado a una fecha interna incorrecta guardada por el Smart TV.

Entrar a MENU > TODO > SISTEMA > HORA > Fecha/Hora > AJUSTAR.

Desactivar la sincronización automática y fijar la fecha y la hora de forma manual.

Ir a MENU > TODO > Acerca de > RESTAURAR A VALORES DE FABRICA.

Cuando la pantalla quede completamente negra y desaparezca el reloj de espera, desconectar el televisor de la corriente.

Encender nuevamente el equipo, completar la inicialización y volver a dejar la fecha y hora en manual.

Esperar unos minutos e iniciar otra vez la aplicación de Netflix para comprobar el resultado.

Nota: La causa reportada es que el Smart TV conserva una fecha futura tomada automáticamente desde TDT o internet. Reconfigurarla manualmente y resetear corrige ese conflicto.

En esta fuente, el circuito de arranque suave es un punto crítico. Cuando trabaja mal, puede provocar encendidos erráticos, bloqueo de la fuente o tensiones que no se estabilizan correctamente.

Con la fuente totalmente descargada, el capacitor C863 también arranca sin carga. Al enchufar el TV, la fuente comienza a levantar sobre todo las líneas de 60V y 12V.

Durante ese inicio, C863 se carga a través del diodo “1” de VD821 y también circula corriente por el optoacoplador N808, generando un freno inicial en la regulación.

Cuando C863 termina de cargarse, deja de demandar esa corriente y el control normal queda bajo el integrado N807.

La resistencia R820 de 10kΩ mantiene a C863 cargado desde la línea de 12V, evitando que vuelva a introducir inestabilidad en el control.

Al desenchufar el televisor, R820 también ayuda a descargar por completo C863 para que el arranque suave funcione correctamente en el siguiente encendido.

Las fallas típicas reportadas son: R820 abierta o desvalorizada, y C863 en corto. En este último caso, la salida de 12V puede caer a aproximadamente 3.4V.

Nota: Este aporte es clave cuando la fuente arranca de forma inestable o parece bloquearse sin una causa evidente en la etapa principal.

En esta fuente, la corriente del backlight depende del circuito de control gobernado por el driver AP3843. Reducir esa corriente baja la temperatura de trabajo y puede extender la vida útil de las tiras LED.

Localizar en la placa la resistencia de sensado del backlight: R934 – 16Ω.

Para disminuir la corriente, reemplazar R934 de 16Ω por una resistencia de 20Ω.

Después de la modificación, comprobar el nivel de brillo y la estabilidad del backlight para verificar que el ajuste sea adecuado.

Evitar una reducción excesiva si la imagen queda demasiado oscura para el uso del equipo.

Nota: La modificación es orientativa y debe evaluarse caso por caso. Al bajar corriente también baja brillo, por lo que hay que buscar un equilibrio entre luminosidad, consumo y confiabilidad.

Valores de referencia para diagnóstico de la fuente RSAG7.820.5268 en condiciones normales y en stand-by.

HOT GROUND: C810 = 289.5V (301.0 Stby), C811 = 289.5V (301.0 Stby), VD822 = 17.3V (16.3V Stby), VD804 = 143.6V (143.3V Stby).

COLD GROUND: VD817 = 12.1V (12.1V Stby), VD819 = 12.1V (12.1V Stby), VD816 = 89.8V a 90.7V, VD902 = 129.1V a 140.3V.

Línea LED: V2+ = 129.1V a 140.2V y V2- = 3.10V a 6.54V.

Driver N901 = AP3843CP-E1: PIN1 = 2.50V, PIN7 = 12.0V, PIN8 = 5.00V.

Nota: Estas tensiones sirven como referencia comparativa. Si una medición se aparta demasiado, conviene revisar regulación, carga, protecciones y etapa de backlight.
