PIONEER PLE32HMS5

Descargas PIONEER PLE32HMS5: firmware USB, diagramas, manuales, datasheet y dumps eMMC (PDF/ZIP/RAR)

Marca: PIONEER Modelo: PLE32HMS5 Placa: RSAG7.820.6823 Chasis: MTK5655
PIONEER PLE32HMS5
Descarga disponible a miembros con suscripción activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, manuales, panel y memorias
  • Firmware — Actualización por USB PIONEER PLE32HMS5 (Panel HE315M1-H11 / Wifi WU182-LO)
  • Firmware — Actualización por USB PIONEER PLE32HMS5 (Panel HE315M1-H11 / Wifi ZDWM2401)
  • Firmware — Actualización por USB PIONEER PLE32HMS5 (Panel HE315M1H51 / Wifi ZDWM2401)
  • Firmware — Actualización por USB PIONEER PLE32HMS5 (Panel HE315HH-E53 / Wifi WU182-LO)
  • Firmware — Actualización por USB PIONEER PLE32HMS5 (Panel HE315HH-E53 / Wifi ZDWM2401)
  • Firmware — Instalación forzada por USB PIONEER PLE32HMS5 (Panel HE315M1-H11 / Wifi WU182-LO)
  • Firmware — Instalación forzada por USB PIONEER PLE32HMS5 (Panel HE315M1-H11 / Wifi ZDWM2401)
  • Firmware — Instalación forzada por USB PIONEER PLE32HMS5 (Panel HE315M1H51 / Wifi ZDWM2401)
  • Firmware — Instalación forzada por USB PIONEER PLE32HMS5 (Panel HE315HH-E53 / Wifi WU182-LO)
  • Firmware — Instalación forzada por USB PIONEER PLE32HMS5 (Panel HE315HH-E53 / Wifi ZDWM2401)
  • Diagrama — MainBoard RSAG7.820.6823
  • Lista de Componentes — MainBoard RSAG7.820.6823
  • Datasheet — Panel HISENSE HE315HH-E53 / AUO T320XVN02.9
  • Manual de Usuario — PIONEER PLE32HMS5
  • Manual Service / Diagrama — PIONEER PLE32HMS5
  • Manual Service — MainBoard RSAG7.820.6823
  • Manual — Control URC2025
  • Datos de Memoria / DUMP — PIONEER PLE32HMS5 (32HD / Wifi WU182-LO / eMMC)
  • Datos de Memoria / DUMP — PIONEER PLE32HMS5 (32HD / Wifi ZDWM2401 / eMMC)
Información técnica
Información técnica PIONEER PLE32HMS5
Datos técnicos, paneles y documentación oficial disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
PIONEER
PLE32HMS5
Modelo
PLE32HMS5
Chasis
MTK5655
Matriz
HISENSE
Control remoto
EN2H27N
Modelo compatible
NOBLEX EA32X5000 / EA32X5000X · SANYO LCE32IH26 / LCE32IH26X · PHILCO PLD3226HI / PLD3226HIX · JVC LT32DA770

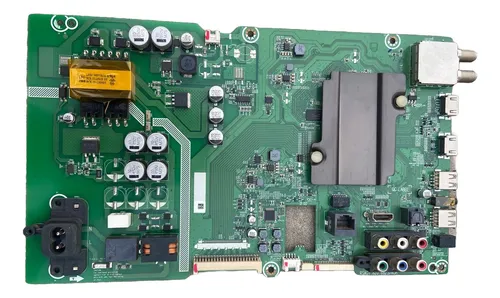

Placas y conectividad
MainBoard + PowerBoard
RSAG7.820.6823
Wifi
WU182-LO / ZDWM2401
Panel Display
HISENSE HE315HH-E53 · HISENSE HE315M1H51 · HISENSE HE315M1-H11
MainChip / SoC
MEDIATEK MT5655

Documentación técnica

Manual de Usuario — PIONEER PLE32HMS5
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Manual Service / Diagrama — PIONEER PLE32HMS5
Service_Manual_PLE32HMS5
Descargas: No especificadas Descarga VIP
Diagrama — MainBoard RSAG7.820.6823
RSAG2.820.6823
694.73 KiB Descargado 1440 veces Descarga VIP
Lista de Componentes — MainBoard RSAG7.820.6823
Part.Description.6823
225.89 KiB Descargado 292 veces Descarga VIP
Manual Service — MainBoard RSAG7.820.6823
Manual_Service_6823
1.54 MiB Descargado 1006 veces Descarga VIP
Datasheet — Panel HISENSE HE315HH-E53
T320XVN02.9-SKD-AUO
861.73 KiB Descargado 543 veces Descarga VIP
Nota: verificar panel y módulo wifi antes de cargar firmware o reemplazar memoria para evitar incompatibilidades.

Firmware por USB — PIONEER PLE32HMS5 / MTK5655 (Actualización + Forzado)

Actualización de firmware por USB

PIONEER PLE32HMS5 — Actualización normal de firmware por USB

Instalación desde el menú del televisor
Instrucciones

Instrucciones de actualización con pendrive

  • Retirar la tapa trasera del TV y comprobar qué panel y qué módulo wifi están instalados. El wifi WU182-LO es verde y el ZDWM2401 es azul.
  • Descargar el paquete correcto según la combinación de display y wifi del equipo.
  • Extraer el archivo descargado hasta obtener el archivo con extensión .pkg.
  • Copiar el .pkg al pendrive y dejar el USB sin otros archivos adicionales.
  • Conectar el pendrive al TV e ingresar a MENU > TODO > SISTEMA > ACTUALIZAR desde USB. Confirmar en Reiniciar y esperar hasta que termine la carga.
  • Finalizada la actualización, restaurar el TV a valores de fábrica desde MENU > TODO > SISTEMA > Restaurar a los valores de fábrica y completar la configuración inicial.

Este modelo usa firmware distintos según panel y wifi. Si se carga un archivo que no corresponde, puede quedar sin imagen, sin conexión o con funcionamiento inestable.

  • HS32M1602HWB_J0720.zip (Display HE315M1-H11 / Wifi WU182-LO) (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • HS32M1603HWB_J0717.zip (Display HE315M1-H11 / Wifi ZDWM2401) (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • HS32M1602HWB_1111_J0723.zip (Display HE315M1H51 / Wifi ZDWM2401) (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • HS32M16HWB_J0713.zip (Display HE315HH-E53 / Wifi WU182-LO) (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • HS32M1602HWB_1110_J0720.zip (Display HE315HH-E53 / Wifi ZDWM2401) (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

PIONEER PLE32HMS5 — Instalación forzada de firmware por USB

Método de arranque forzado con archivo upgrade_loader.pkg
Instrucciones

Guía de instalación forzada con pendrive

  • Confirmar previamente qué display y qué wifi utiliza la placa para elegir la versión exacta del firmware.
  • Descargar el paquete correspondiente y descomprimirlo hasta obtener el archivo llamado upgrade_loader.pkg.
  • Copiar solamente upgrade_loader.pkg a la memoria USB, dejando el pendrive sin otros contenidos.
  • Insertar el pendrive en uno de los puertos USB del televisor antes de energizar el equipo.
  • Desenchufar el TV, esperar unos 10 segundos y volver a conectarlo a la red eléctrica.
  • Al enchufar el equipo, mantener presionada la tecla de encendido del control remoto hasta que arranque el proceso de instalación.

No interrumpir la energía durante la carga forzada. Una escritura incompleta puede dejar el sistema sin arranque y obligar a reprogramar memoria con programador externo.

  • HS32M1602HWB_J0720.zip (Display HE315M1-H11 / Wifi WU182-LO) (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • HS32M1603HWB_J0717.zip (Display HE315M1-H11 / Wifi ZDWM2401) (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • HS32M1602HWB_1111_J0723.zip (Display HE315M1H51 / Wifi ZDWM2401) (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • HS32M16HWB_J0713.zip (Display HE315HH-E53 / Wifi WU182-LO) (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • HS32M1602HWB_1110_J0720.zip (Display HE315HH-E53 / Wifi ZDWM2401) (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Dump memoria
Datos de Memoria / DUMP — PIONEER PLE32HMS5
Archivos eMMC y datos de conexión para regrabación con programador en equipos con software dañado o sin arranque.
DUMP PINOUT eMMC PLE32HMS5

Archivos de memoria — PIONEER PLE32HMS5

Descargas disponibles para regrabar memoria eMMC en la placa RSAG7.820.6823. Descarga disponible a miembros con suscripción activa.

ARCHIVOS DISPONIBLES
Imagen eMMC — PIONEER PLE32HMS5 (32HD / Wifi WU182-LO)
Tamaño: 305.93 MiB
Descargado 99 veces
Descarga disponible a miembros con suscripción activa
Imagen eMMC — PIONEER PLE32HMS5 (32HD / Wifi ZDWM2401)
Tamaño: 296.2 MiB
Descargado 121 veces
Descarga disponible a miembros con suscripción activa

Instrucciones de conexión y regrabación — PIONEER PLE32HMS5

PROCEDIMIENTO
Identificar la memoria eMMC IC N87 H26M31001HPR sobre la mainboard RSAG7.820.6823.
Utilizar el programador RT809H para lectura y escritura de la memoria eMMC.
Preparar la conexión de trabajo sobre las líneas CLK, CMD, D0 y Vcc.
Retirar R80, R81, R82 y L40, luego conectar la alimentación VCC del programador.
Alimentar la placa con 12V externos tomando como referencia el cátodo de DV817.
NOTA TÉCNICA

Nota: En PIONEER PLE32HMS5, el dump es una imagen de memoria; su objetivo es devolver al chip un contenido correcto. Sirve para reparar fallas de firmware como reinicios, logo trabado o pantalla negra. No corrige fallas físicas de panel, backlight o fuente.

Soporte y aportes — PIONEER PLE32HMS5
Menú Service • Reset • Cambio de logo • No enciende • Netflix • Mediciones
Service Reset Logo Fuente Netflix Mediciones

Menú Service / Modo Fábrica — PIONEER PLE32HMS5

Cambiar parámetros del menú de servicio sin conocer su función puede dañar el televisor. Conviene entrar solo para diagnóstico o ajustes puntuales.

Encender el televisor normalmente.
Entrar en MENU con el botón de engranaje del control remoto.
Abrir la ruta TODO > SONIDO > Configuración avanzada de Audio.
Ubicarse sobre Balance sin confirmar con OK.
Ingresar la secuencia 1 9 6 9 para habilitar el modo técnico.
Comprobar que aparece una M en la esquina superior izquierda.
Volver a pulsar MENU para ver el MENU de SERVICE y salir después con power off.

Nota: Este acceso sirve para ajustes de fábrica y pruebas. Antes de cambiar valores conviene anotar la configuración original.

Reset / Restaurar a valores de fábrica — PIONEER PLE32HMS5

El restablecimiento borra configuraciones y deja el equipo como salido de fábrica. Hay un método por menú de usuario y otro desde service.

Desde el menú normal, entrar a MENU > TODO > SISTEMA > Restaurar a los valores de fábrica.
Aceptar el reinicio y esperar a que el televisor vuelva a encender para hacer la configuración inicial.
Como alternativa, abrir MENU > AJUSTAR > SONIDO > Configuración avanzada de Audio y ubicarse sobre Balance.
Escribir la secuencia 1 9 6 9, luego pulsar MENU para entrar al service mode.
Dentro del menú de fábrica elegir Factory > Clean Chip para ejecutar la limpieza interna.
Cuando el TV se reinicie, apagarlo desde el control remoto para salir del modo servicio y volver a configurarlo desde cero.

Nota: Si el equipo presenta errores de software o cambios de logo/configuración, el reset ayuda a limpiar ajustes residuales después de reinstalar firmware.

Informe técnico: No enciende — PIONEER PLE32HMS5

Falla reportada: el equipo no enciende. En casos severos pueden faltar tensiones de salida o aparecer daños en el sector de V801, R847 y N801.

Inspeccionar visualmente la fuente y revisar si hay componentes recalentados o quemados en la zona señalada.
Comprobar el montaje y la soldadura del transformador T801, ya que se reporta como causa frecuente de fallas intermitentes o daño completo de la fuente.
Si la soldadura está deficiente, corregir el montaje, resoldar y volver a medir tensiones antes de reemplazar otros componentes.

Nota: Este comportamiento también fue reportado en la RSAG7.820.6823. Un mal contacto en T801 puede hacer que la fuente funcione de forma aleatoria o termine quemándose.

Soporte: Netflix error tvq-pm-100 (5.6.1) — PIONEER PLE32HMS5

Síntoma informado: al reproducir una película o serie en Netflix, el contenido arranca 1 o 2 segundos y luego aparece el mensaje tvq-pm-100 (5.6.1).

Identificar el panel y el módulo wifi instalados en el TV antes de buscar el archivo correcto.
Actualizar el firmware del equipo con la versión compatible para esa combinación de hardware.

Nota: La solución publicada para este error es actualizar firmware. Si se usa un paquete incorrecto, el problema puede continuar o aparecer otra incompatibilidad.

Mediciones eléctricas — RSAG7.820.6823 (versión 32")

Valores de referencia publicados para la fuente RSAG7.820.6823 en su variante de 32 pulgadas.

COLD GROUND: VD817 = 12.1V, VD928 = 157V, VD936 = 96.4V, VD935 = 40.3V.
HOT GROUND: C810 = 281V, C958 = 15.6V.

Nota: Estas tensiones sirven como guía de diagnóstico para la versión de 32". Si los valores se apartan mucho, conviene revisar fuente, carga y soldaduras de la placa.
