PIONEER PLE39FMN2

Descargas PIONEER PLE39FMN2: firmware USB, diagramas y manuales técnicos

Marca: PIONEER Modelo: PLE39FMN2 Placa: 5800-A8R110-0010 Chasis: 8R11B
PIONEER PLE39FMN2
Descarga disponible a miembros con suscripción activa.
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
Firmware, diagramas y manuales técnicos
  • Actualización de Firmware por USB — PIONEER PLE39FMN2
  • Instalación Forzada de Firmware por USB — PIONEER PLE39FMN2
  • Diagrama de MainBoard — 5800-A8R110-0010
  • Diagrama de PowerBoard — 5800-P32EWM-WJ10
  • Manual de Usuario — PIONEER PLE39FMN2
  • Manual Service — PIONEER PLE39FMN2
  • Manual Service — 8R11B
Información técnica
Información técnica PIONEER PLE39FMN2
Datos técnicos y documentación oficial
Info detallada

Info detallada

Ficha
Empresa / Marca
PIONEER
PLE39FMN2
Modelo
PLE39FMN2
Chasis
8R11B
Matriz
SKYWORTH
Control remoto
HS-20JB
Placas y conectividad
MainBoard
5800-A8R110-0010
PowerBoard
5800-P32EWM-WJ10 · 168-P32EWM-K2
Panel Display
Sin Info: por el momento

Documentación técnica

Manual de Usuario — PIONEER PLE39FMN2
Manual_Instrucciones_PLE39FMN2_SPA
Descargas: No especificadas Descarga disponible a miembros con suscripción activa
Manual Service — PIONEER PLE39FMN2
Manual_service_PIONEER_PLE39FMN2
Descargas: No especificadas Descarga disponible a miembros con suscripción activa

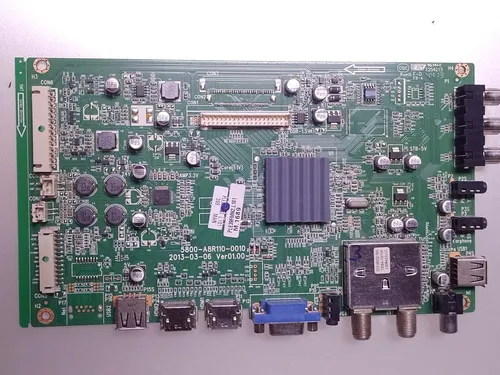

Diagrama — Main Board 5800-A8R110-0010
5800-A8R110-0010
360.38 KiB Descargado 661 veces Descarga disponible a miembros con suscripción activa
Manual Service — 8R11B
Manual_Service_8R11B
2.62 MiB Descargado 933 veces Descarga disponible a miembros con suscripción activa
Diagrama — Power Board 5800-P32EWM-WJ10
5800-P32EWM-WJ10
60.36 KiB Descargado 272 veces Descarga disponible a miembros con suscripción activa
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes en tu televisor.

Firmware por USB — 8R11B / PIONEER PLE39FMN2 (Actualización + Forzado)

Actualización de firmware por USB

PIONEER PLE39FMN2 — Actualización de Firmware por USB

Actualización desde menú service con pendrive
Instrucciones

Instrucciones de actualización normal con pendrive

  • Extraer el archivo descargado hasta obtener la imagen install.img.
  • Preparar un pendrive en formato FAT32 desde una PC.
  • Copiar install.img al USB, sin cambiarle el nombre.
  • Conectar el pendrive en la entrada USB inferior; el puerto lateral no fue indicado para este procedimiento.
  • Encender el televisor e ingresar al menú de servicio con SOURCE → 3 → 1 → 9 → 5.
  • Entrar en UPDATE usando la tecla >.
  • Confirmar con ACEPTAR y luego presionar OK para iniciar la carga.
  • Esperar hasta que finalice la actualización; al terminar, el TV se reinicia.

Este método depende del acceso al menú service. En el texto interno del aporte aparece la leyenda PLE32FMN2, aunque la publicación se encuentra dentro del tema PIONEER PLE39FMN2.

  • install.zip (10.76 MiB) (Descargado 99 veces)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

PIONEER PLE39FMN2 — Instalación Forzada de Firmware por USB

Reinstalación sin acceso al menú service
Instrucciones

Guía de instalación forzada con pendrive

  • Descomprimir el paquete y verificar que el archivo resultante sea install_keypad.img.
  • Formatear el dispositivo USB en FAT32 antes de copiar la imagen.
  • Pasar install_keypad.img al pendrive y dejarlo listo para la carga.
  • Colocar el pendrive en la entrada USB inferior, no en la lateral.
  • Enchufar el TV manteniendo presionada la tecla MENU o POWER.
  • Soltar la tecla cuando aparezca la pantalla de actualización y dejar que el proceso avance solo.
  • Esperar hasta el final de la carga; luego el TV LED reinicia automáticamente.

Este procedimiento fue indicado para casos en los que el televisor no enciende o queda trabado con logo por pérdida de datos en memoria. No corresponde usarlo como solución para daños físicos de hardware.

  • install_keypad.zip (10.76 MiB) (Descargado 136 veces)
    Descarga disponible a miembros con suscripción activa
Soporte y aportes — PIONEER PLE39FMN2
Menú Service • Se apaga / no enciende • Regulador U9 • Botonera • Sensor IR
Service Encendido U9 Botonera Sensor IR

Menú Service / Modo Fábrica — PIONEER PLE39FMN2

El acceso publicado para este chasis indica una entrada directa al modo de servicio desde el control remoto.

Presionar el botón SOURCE.
Ingresar la secuencia 3 → 1 → 9 → 5 para abrir el menú de servicio.

Nota: Cambiar configuraciones internas sin entender su función puede causar daños permanentes. Este acceso debe usarse sólo con criterio técnico.

Informe Técnico: Se apaga o no enciende — PIONEER PLE39FMN2 / 8R11B

Síntoma reportado: el equipo enciende y se apaga, a veces queda sin imagen con backlight activo o directamente no inicia.

Medir las tensiones de los reguladores de la placa y comprobar en especial la salida de U8.
Verificar que U8 entregue 1.5V; si la salida se eleva, por ejemplo a 1.8V, el equipo empieza a fallar.
Retirar U8, R152 y R153 para aplicar la modificación indicada en el aporte técnico.
Instalar un regulador 1117-1.5 en lugar de U8.
Reponer R153 con un puente o una resistencia de 0 ohm, y dejar R152 sin componente.
Encender el televisor y confirmar que la línea vuelva a quedar estable en 1.5V.

Nota: Este procedimiento pertenece a una reparación de mainboard. No reemplaza un firmware ni corrige fallas de hardware fuera de esa etapa de regulación.

Aporte técnico: regulador U9 con falla — 8R11B

Se agregó un caso donde el problema de encendido no estaba en U8 sino en el regulador U9.

Revisar primero la salida de U8; si se encuentra normal, continuar con la medición de U9.
Comprobar si U9 entrega alrededor de 2.8V en lugar de los 3.3V esperados.
Reemplazar U9 y volver a probar el encendido del equipo.

Nota: En el caso aportado, la reparación quedó resuelta al cambiar U9 porque entregaba 2.8V cuando debía trabajar en 3.3V.

Aporte técnico: botonera defectuosa — led azul, backlight y sin imagen

Se reportó una falla donde el TV arrancaba con backlight encendido y sin imagen; además, al volver a enchufarlo quedaba con led azul sin iniciar correctamente.

Si el regulador de 1.5V trabaja estable, hacer una prueba desconectando la botonera del equipo.
Verificar si el televisor vuelve a arrancar correctamente al quitar esa placa de teclas.
Si el síntoma desaparece, revisar y reemplazar los pulsadores resistivos de la botonera.

Nota: Este comportamiento fue confirmado por más de un usuario. Antes de seguir sobre memoria o firmware, conviene descartar la botonera.

Aporte técnico: falla aleatoria del remoto — sensor IR

También se informó un caso donde el control remoto deja de responder de forma intermitente.

Revisar la placa del sensor IR donde se encuentra la resistencia de alimentación.
Cambiar la R1 de 100 ohms si el funcionamiento del remoto es aleatorio.

Nota: El aporte indica que la resistencia SMD R1 está en la misma placa del receptor infrarrojo y puede provocar la falla de recepción.
