PIONEER PLE42FMS3

Descargas PIONEER PLE42FMS3: firmware USB, diagramas, manuales y dumps de memoria

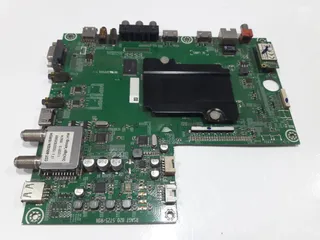

Marca: PIONEER Modelo: PLE42FMS3 Placa: RSAG7.820.5725 Chasis: MTK5652
PIONEER PLE42FMS3
Descarga disponible a miembros con suscripción activa.
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
Firmware, diagramas, manuales y memorias
  • Firmware — Actualización por USB PIONEER PLE42FMS3
  • Firmware — Instalación forzada por USB PIONEER PLE42FMS3
  • Firmware — Actualización por USB MTK5652 32K370
  • Firmware — Actualización por USB MTK5652 42K370
  • Firmware — Actualización por USB MTK5652 50K370 3D
  • Firmware — Actualización por USB MTK5652 42A300
  • Firmware — Actualización por USB MTK5652 42A300M
  • Firmware — Actualización por USB MTK5652 32N10
  • Firmware — Actualización por USB MTK5652 39N16
  • Firmware — Actualización por USB MTK5652 50K610 2D
  • Firmware — Actualización por USB MTK5652 50K610 3D
  • Firmware — Instalación forzada USB MTK5652 32K370
  • Firmware — Instalación forzada USB MTK5652 42K370
  • Firmware — Instalación forzada USB MTK5652 50K370 3D
  • Firmware — Instalación forzada USB MTK5652 32N10
  • Firmware — Instalación forzada USB MTK5652 39FHD
  • Firmware — Instalación forzada USB MTK5652 42A300
  • Firmware — Instalación forzada USB MTK5652 42A300M
  • Firmware — Instalación forzada USB MTK5652 50K610 2D
  • Firmware — Instalación forzada USB MTK5652 50K610 3D
  • Diagrama — MainBoard RSAG7.820.5725
  • Lista de Componentes — RSAG7.820.5725
  • Diagrama — PowerBoard RSAG7.820.6328
  • Lista de Componentes — RSAG7.820.6328
  • Manual de Usuario — PIONEER PLE42FMS3
  • Manual Service — PIONEER PLE42FMS3
  • Manual Service — RSAG7.820.5725
  • Datos de Memoria / NAND — PIONEER PLE42FMS3 / HE420HF-B52
  • Datos de Memoria / NAND — RSAG7.820.5725 / 32N10 / HE315GH-E77
  • Datos de Memoria / NAND — RSAG7.820.5725 / 32K370 / HE315GH-E72
  • Datos de Memoria / NAND — RSAG7.820.5725 / 42K370 / HE420HF-B52
  • Datos de Memoria / EEPROM — RSAG7.820.5725 / 50K370 3D / AT24C32
  • Datos de Memoria / NAND — RSAG7.820.5725 / 50K370 3D
  • Datos de Memoria / NAND — RSAG7.820.5725 / 39N16
  • Datos de Memoria / EEPROM — RSAG7.820.5725 / 40A300 / N50 K24C32
  • Datos de Memoria / NAND — RSAG7.820.5725 / 40A300 / HE416GF-E01 / F0807
  • Datos de Memoria / NAND — RSAG7.820.5725 / 40A300 / HE416GF-E01 / E0612
Información técnica
Información técnica PIONEER PLE42FMS3
Datos técnicos y documentación oficial
Info detallada

Info detallada

Ficha
Empresa / Marca
PIONEER
PLE42FMS3
Modelo
PLE42FMS3
Chasis
MTK5652
Matriz
HISENSE
Control remoto
ER-33911
Wifi
PW-MN427
Panel Display
HISENSE HE420HF-B52
1920×1080 · FHD · 60Hz · LVDS (2 ch, 8-bit)
Modelo compatible
NOBLEX 42LD877FI · SANYO LCE42IF15 · JVC LT42DA760 · PHILCO PLD4215FI · PIONEER PLE42FMS3
Placas y conectividad
MainBoard
RSAG7.820.5725
PowerBoard
RSAG7.820.6328 · HLL-2642WM
MainChip
MEDIATEK MT5652
Tipo de memoria
NAND TC58NVG2S3ETA00 · AT24C32 / 24C32

Documentación técnica

Manual de Usuario — PIONEER PLE42FMS3
Manual_Usuario_PLE42FMS3
Descargas: No especificadas Descarga disponible a miembros con suscripción activa
Manual Service — PIONEER PLE42FMS3
Manual_Service_PLE42FMS3
Descargas: No especificadas Descarga disponible a miembros con suscripción activa
Diagrama — RSAG7.820.5725
RSAG7.820.5725
580.11 KiB Descargado 2339 veces Descarga disponible a miembros con suscripción activa
Lista de Componentes — RSAG7.820.5725
Lista_Componentes_5725
245.78 KiB Descargado 256 veces Descarga disponible a miembros con suscripción activa
Manual Service — RSAG7.820.5725
Manual_Service_5725
2.36 MiB Descargado 3396 veces Descarga disponible a miembros con suscripción activa
Diagrama — RSAG7.820.6328
RSAG7.820.6328
94.43 KiB Descargado 9 veces Descarga disponible a miembros con suscripción activa
Lista de Componentes — RSAG7.820.6328
Part.Description.6328
156.28 KiB Descargado 262 veces Descarga disponible a miembros con suscripción activa
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes en el televisor.

Firmware por USB — MTK5652 / PIONEER PLE42FMS3 (Actualización + Forzado)

Actualización de firmware por USB

PIONEER PLE42FMS3 — Actualización de Firmware por USB

Instalación desde el menú del televisor
Instrucciones

Instrucciones de actualización normal con pendrive

  • Descomprimir el paquete descargado hasta obtener el archivo upgrade_loader.pkg.
  • Copiar ese archivo al pendrive y verificar que no haya otro archivo con extensión .pkg.
  • Insertar el pendrive en el puerto USB del TV.
  • Ingresar con el control remoto a Menu → Configuración → Actualización de software → Actualizar desde USB.
  • Confirmar con SI para comenzar la instalación.
  • Al terminar, cuando el TV detecte el dispositivo USB, seleccionar NO y retirar el pendrive.
  • Entrar al menú service desde MENU → SOUND → BALANCE, con Balance = 0, ingresar 1 9 6 9, pulsar MENU y ejecutar Factory Option → OK → Clean All → OK.
  • Si fuera necesario, volver al menú service y cambiar el logo desde Factory Option → OK → Logo Option.

Este método corresponde a una actualización normal por USB. Después de la carga conviene hacer limpieza de ajustes desde el menú service para evitar configuraciones corruptas.

  • MTK5652_42K370_F0424.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

PIONEER PLE42FMS3 — Instalación Forzada de Firmware por USB

Carga de rescate por USB
Instrucciones

Instrucciones de instalación forzada

  • Desempaquetar el firmware hasta obtener upgrade_loader.pkg.
  • Pasar el archivo al pendrive y confirmar que no exista otro .pkg dentro del USB.
  • Insertar el pendrive en el televisor.
  • Encender el TV LED y esperar la indicación de actualización de firmware en pantalla.
  • Al finalizar, seleccionar NO cuando detecte el dispositivo USB y luego retirar el pendrive.
  • Entrar al menú service desde MENU → SOUND → BALANCE, dejar Balance = 0, marcar 1 9 6 9, pulsar MENU y ejecutar Factory Option → OK → Clean All → OK.
  • Si el logo no coincide, ingresar nuevamente al menú service y corregirlo desde Logo Option.

El método forzado se usa como recuperación cuando el equipo no permite un procedimiento normal desde el menú del usuario.

  • MTK5652_42K370_F0424.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Actualización de firmware por USB

RSAG7.820.5725 / MTK5652 — Actualización de Firmware por USB

Paquetes de actualización para distintas variantes del chasis
Instrucciones

Procedimiento de carga USB para la plataforma MTK5652

  • Elegir el paquete de firmware correcto según variante de panel, tamaño o versión del equipo.
  • Extraer el contenido hasta obtener upgrade_loader.pkg.
  • Copiar el archivo al pendrive y verificar que no exista otro archivo .pkg en la unidad.
  • Entrar a Menu → Configurar → Actualizar software → Actualizar desde USB.
  • Aceptar la instalación con SI y esperar a que termine la carga.
  • Al finalizar, retirar el pendrive después de responder NO al mensaje de lectura del dispositivo USB.
  • Entrar al menú service y completar Factory Option → OK → Clean All → OK.

La plataforma RSAG7.820.5725 comparte recursos entre distintos modelos. Conviene verificar con cuidado el archivo antes de actualizar.

  • MTK5652_32K370_F0626.zip (186.03 MiB) (Descargado 710 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_42K370_F0424.zip (184.11 MiB) (Descargado 764 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_50K370_3D_H0517.zip (355.28 MiB) (Descargado 788 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_42A300_E0830.zip (168.51 MiB) (Descargado 1136 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_42A300M_F0430.zip (184.11 MiB) (Descargado 1151 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_32N10_E0830.zip (168.52 MiB) (Descargado 647 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_39N16_F0626.zip (186.11 MiB) (Descargado 1098 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_50K610_2D_E0830.zip (168.51 MiB) (Descargado 216 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_50K610_3D_E0830.zip (168.51 MiB) (Descargado 247 veces)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

RSAG7.820.5725 / MTK5652 — Instalación Forzada de Firmware por USB

Recuperación por USB para las distintas variantes del chasis
Instrucciones

Procedimiento forzado para paquetes MTK5652

  • Descargar el archivo correcto para el modelo o variante de panel correspondiente y descomprimirlo hasta obtener upgrade_loader.pkg.
  • Copiar el archivo al pendrive y asegurarse de que no haya otro archivo con extensión .pkg.
  • Insertar el pendrive en el televisor.
  • Encender el TV LED y esperar la indicación de actualización automática del firmware.
  • Cuando termine, responder NO al aviso del dispositivo USB y retirar el pendrive.
  • Ingresar al menú service desde MENU → SONIDO → BALANCE, con Balance = 0, marcar 1 9 6 9, pulsar MENU y ejecutar Factory Option → OK → Clean All → OK.

La instalación forzada es útil cuando el televisor no permite iniciar una actualización desde el menú del usuario o queda detenido durante el arranque.

  • MTK5652_32K370_F0626.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_42K370_F0424.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_50K370_3D_H0517.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_32N10_E0830.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_39FHD_F0626.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_42A300_E0830.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_42A300M_F0430.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_50K610_2D_E0830.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_50K610_3D_E0830.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa

Firmware por USB — MTK5652 / PIONEER PLE42FMS3 (Actualización + Forzado)

Actualización de firmware por USB

PIONEER PLE42FMS3 — Actualización de Firmware por USB

Instalación desde el menú del televisor
Instrucciones

Instrucciones de actualización normal con pendrive

  • Descomprimir el paquete descargado hasta obtener el archivo upgrade_loader.pkg.
  • Copiar ese archivo al pendrive y verificar que no haya otro archivo con extensión .pkg.
  • Insertar el pendrive en el puerto USB del TV.
  • Ingresar con el control remoto a Menu → Configuración → Actualización de software → Actualizar desde USB.
  • Confirmar con SI para comenzar la instalación.
  • Al terminar, cuando el TV detecte el dispositivo USB, seleccionar NO y retirar el pendrive.
  • Entrar al menú service desde MENU → SOUND → BALANCE, con Balance = 0, ingresar 1 9 6 9, pulsar MENU y ejecutar Factory Option → OK → Clean All → OK.
  • Si fuera necesario, volver al menú service y cambiar el logo desde Factory Option → OK → Logo Option.

Este método corresponde a una actualización normal por USB. Después de la carga conviene hacer limpieza de ajustes desde el menú service para evitar configuraciones corruptas.

  • MTK5652_42K370_F0424.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

PIONEER PLE42FMS3 — Instalación Forzada de Firmware por USB

Carga de rescate por USB
Instrucciones

Instrucciones de instalación forzada

  • Desempaquetar el firmware hasta obtener upgrade_loader.pkg.
  • Pasar el archivo al pendrive y confirmar que no exista otro .pkg dentro del USB.
  • Insertar el pendrive en el televisor.
  • Encender el TV LED y esperar la indicación de actualización de firmware en pantalla.
  • Al finalizar, seleccionar NO cuando detecte el dispositivo USB y luego retirar el pendrive.
  • Entrar al menú service desde MENU → SOUND → BALANCE, dejar Balance = 0, marcar 1 9 6 9, pulsar MENU y ejecutar Factory Option → OK → Clean All → OK.
  • Si el logo no coincide, ingresar nuevamente al menú service y corregirlo desde Logo Option.

El método forzado se usa como recuperación cuando el equipo no permite un procedimiento normal desde el menú del usuario.

  • MTK5652_42K370_F0424.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Actualización de firmware por USB

RSAG7.820.5725 / MTK5652 — Actualización de Firmware por USB

Paquetes de actualización para distintas variantes del chasis
Instrucciones

Procedimiento de carga USB para la plataforma MTK5652

  • Elegir el paquete de firmware correcto según variante de panel, tamaño o versión del equipo.
  • Extraer el contenido hasta obtener upgrade_loader.pkg.
  • Copiar el archivo al pendrive y verificar que no exista otro archivo .pkg en la unidad.
  • Entrar a Menu → Configurar → Actualizar software → Actualizar desde USB.
  • Aceptar la instalación con SI y esperar a que termine la carga.
  • Al finalizar, retirar el pendrive después de responder NO al mensaje de lectura del dispositivo USB.
  • Entrar al menú service y completar Factory Option → OK → Clean All → OK.

La plataforma RSAG7.820.5725 comparte recursos entre distintos modelos. Conviene verificar con cuidado el archivo antes de actualizar.

  • MTK5652_32K370_F0626.zip (186.03 MiB) (Descargado 710 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_42K370_F0424.zip (184.11 MiB) (Descargado 764 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_50K370_3D_H0517.zip (355.28 MiB) (Descargado 788 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_42A300_E0830.zip (168.51 MiB) (Descargado 1136 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_42A300M_F0430.zip (184.11 MiB) (Descargado 1151 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_32N10_E0830.zip (168.52 MiB) (Descargado 647 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_39N16_F0626.zip (186.11 MiB) (Descargado 1098 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_50K610_2D_E0830.zip (168.51 MiB) (Descargado 216 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_50K610_3D_E0830.zip (168.51 MiB) (Descargado 247 veces)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

RSAG7.820.5725 / MTK5652 — Instalación Forzada de Firmware por USB

Recuperación por USB para las distintas variantes del chasis
Instrucciones

Procedimiento forzado para paquetes MTK5652

  • Descargar el archivo correcto para el modelo o variante de panel correspondiente y descomprimirlo hasta obtener upgrade_loader.pkg.
  • Copiar el archivo al pendrive y asegurarse de que no haya otro archivo con extensión .pkg.
  • Insertar el pendrive en el televisor.
  • Encender el TV LED y esperar la indicación de actualización automática del firmware.
  • Cuando termine, responder NO al aviso del dispositivo USB y retirar el pendrive.
  • Ingresar al menú service desde MENU → SONIDO → BALANCE, con Balance = 0, marcar 1 9 6 9, pulsar MENU y ejecutar Factory Option → OK → Clean All → OK.

La instalación forzada es útil cuando el televisor no permite iniciar una actualización desde el menú del usuario o queda detenido durante el arranque.

  • MTK5652_32K370_F0626.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_42K370_F0424.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_50K370_3D_H0517.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_32N10_E0830.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_39FHD_F0626.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_42A300_E0830.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_42A300M_F0430.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_50K610_2D_E0830.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • MTK5652_50K610_3D_E0830.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Soporte y aportes — PIONEER PLE42FMS3
Menú Service • Reset • Cambio de logo • Mediciones • Backlight
Service Reset Logo Mediciones Backlight

Menú Service / Modo Fábrica — PIONEER PLE42FMS3

El acceso al menú de servicio en esta plataforma se realiza desde el ajuste de Balance. Modificar valores sin respaldo puede dejar el equipo fuera de configuración.

Encender el televisor y pulsar MENU.
Entrar en SONIDO → BALANCE.
Comprobar que Balance = 0 y dejar el cursor sobre esa opción sin pulsar OK.
Ingresar la secuencia 1 9 6 9 hasta que aparezca una M en la esquina superior izquierda.
Pulsar nuevamente MENU para abrir el MENU de SERVICE.
Para salir del modo de fábrica, apagar con Power off.

Nota: Antes de cambiar parámetros, anotar los valores originales. Un ajuste incorrecto puede alterar logo, panel, audio o funcionamiento general.

Reset / Restaurar a valores de fábrica — PIONEER PLE42FMS3

El restablecimiento devuelve el televisor al estado inicial y suele usarse después de una actualización o corrección de logo.

Por menú de usuario: pulsar MENU e ir a CONFIGURAR → RESTAURAR AJUSTES.
Aceptar la restauración y esperar el reinicio automático del equipo.
Luego del reinicio, completar nuevamente el procedimiento de configuración inicial.
Por menú service: entrar a MENU → SONIDO → BALANCE, dejar Balance = 0 e ingresar 1 9 6 9.
Abrir el MENU de SERVICE y ejecutar Factory Option → OK → Clean All → OK.

Nota: El reset desde service borra ajustes internos y puede ser necesario después de cargar firmware o al corregir configuraciones de fábrica.

Mediciones eléctricas — RSAG7.820.6328

Se publicaron tensiones de referencia de la fuente para diagnóstico de encendido, standby, ausencia de imagen y backlight.

En HOT GROUND: C808 = C810 = 292V (298V Stby) y VD825 = 15.2V (14.6V Stby).
En COLD GROUND: VD817 = 127V (139V Stby), VD819 = 15.5V (15.8V Stby), VD815 = 12.1V y VD802 = 12.1V.
Líneas de backlight y alta tensión: VD826 = -86.4V, VD705 = 247V, LED 1P = 247V, LED 1N = 80.5V a 87.8V, LED 2P = 80.5V a 87.8V y LED 2N = -86.4V a -72.1V.

Nota: Estas tensiones sirven como referencia para comparar valores reales de la etapa primaria, regulación de 12V y 16V, y comportamiento del backlight en esta fuente.

Bajar corriente a LEDs / Backlight — RSAG7.820.6328

El control de corriente del backlight en esta fuente depende del driver N803 y de la red de sensado asociada.

Identificar las resistencias asociadas al control del backlight: R738 = 18Ω y R739 = NC.
Reemplazar R738 de 18Ω por una resistencia de 27Ω / 3W.
Comprobar luego del cambio el nivel de brillo requerido, la uniformidad de imagen y la estabilidad del backlight durante funcionamiento prolongado.

Nota: La modificación reduce corriente y temperatura en los LEDs, pero también puede bajar el brillo. Debe evaluarse según el estado del equipo y la necesidad de confiabilidad a largo plazo.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
