PIONEER PLE50FMS5

Descargas PIONEER PLE50FMS5: firmware USB, manual service, diagrama de placa, dumps EMMC / EEPROM y aportes técnicos

Marca: PIONEER Modelo: PLE50FMS5 Placa: RSAG7.820.6983 Chasis: MTK5655
PIONEER PLE50FMS5
descarga disponible a miembros con suscripcion activa
DESCARGAS DISPONIBLES
descarga disponible a miembros con suscripcion activa
  • Firmware por USB para WiFi WU182-LO — PIONEER PLE50FMS5 — 1152 descargas
  • Firmware por USB para WiFi ZDWM2401 — PIONEER PLE50FMS5 — 964 descargas
  • Firmware adicional asociado a RSAG7.820.6983 — 266 descargas
  • Diagrama de MainBoard / PowerBoard — RSAG7.820.6983 — 1108 descargas
  • Manual Service — RSAG7.820.6983 — 716 descargas
  • Dump EEPROM — PIONEER PLE50FMS5 — 136 descargas
  • Dump EMMC — PIONEER PLE50FMS5 — 142 descargas
  • Aporte técnico: falla típica enciende y vuelve a STBY — 1418 descargas
Información técnica
Información técnica PIONEER PLE50FMS5
Ficha del modelo, panel, placa, conectividad y documentación técnica
Info detallada

Info detallada

Ficha del modelo
Empresa / Marca
PIONEER
PLE50FMS5
Modelo
PLE50FMS5
Chasis / Plataforma
MTK5655
Matriz
HISENSE
Control remoto
EN2H27
Módulo WiFi
WU182-LO
Modelos equivalentes
NOBLEX EA50X6100 / EA50X6100X · SHARP SH5016MFIX · PHILCO PLD50FS7C · JVC LT50DA770 · SANYO LCE50SF8100
Panel y placa

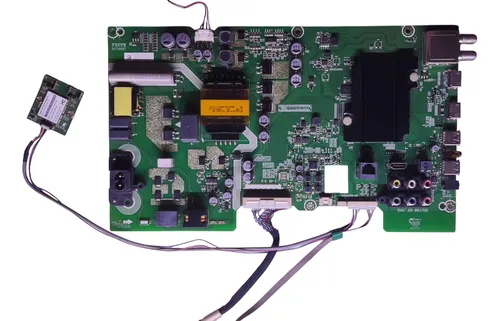

MainBoard + PowerBoard
RSAG7.820.6983
MainChip
MEDIATEK MT5655
Panel Display
HISENSE HE500HF-B55
Matriz del panel
AUO T500HVN07.6 CELL
T-CON
T500HVN07.5
Resolución
1920(RGB)×1080 FHD 60Hz
LVDS
LVDS (2 ch, 10-bit) 12.0V 0.41A
Backlight
WLED
Datasheet del panel
Sin Info: por el momento

Documentación técnica

Diagrama — RSAG7.820.6983
RSAG7.820.6983
840.97 KiB Descargado 1108 veces Descarga VIP
Manual Service — RSAG7.820.6983
Manual_Service_6983
1.73 MiB Descargado 716 veces Descarga VIP
Nota: en el texto revisado se mencionan manual de usuario, manual del equipo y manual del control URC2025, pero esos archivos no quedaron con tamaño y contador confirmados.

Firmware por USB — PIONEER PLE50FMS5 / RSAG7.820.6983

Firmware por USB

PIONEER PLE50FMS5 — Actualización de firmware por USB

Selección por módulo WiFi
Instrucciones

Instrucciones de instalación

  • Antes de cargar software, identificar el módulo WiFi montado en el TV: WU182-LO es color verde y ZDWM2401 es color azul.
  • Descargar el firmware correcto y descomprimirlo hasta obtener un archivo con extensión .pkg.
  • Copiar el archivo al pendrive verificando que no exista ningún otro archivo dentro de la memoria USB.
  • Insertar el pendrive en un puerto USB del TV e ingresar a MENU → TODO → SISTEMA → ACTUALIZAR desde USB.
  • Cuando aparezca el aviso de actualización, seleccionar Reiniciar y esperar a que finalice el proceso.
  • Al terminar, restaurar el equipo desde MENU → TODO → SISTEMA → Restaurar a los valores de fábrica y completar nuevamente la configuración inicial.

En el hilo del modelo quedan confirmados dos paquetes principales según WiFi. Además aparece otro firmware asociado a la RSAG7.820.6983 que conviene validar antes de instalarlo en este TV.

  • HS50M1601FWB_J0713.zip (464.73 MiB) (Descargado 1152 veces) — WiFi WU182-LO
    descarga disponible a miembros con suscripcion activa
  • HS50M16FWB_2120_J0807.zip (353.67 MiB) (Descargado 964 veces) — WiFi ZDWM2401
    descarga disponible a miembros con suscripcion activa
  • HS50M16FWB_1110_J0713.zip (353.61 MiB) (Descargado 266 veces) — asociado a RSAG7.820.6983
    descarga disponible a miembros con suscripcion activa
Instalación forzada por USB

PIONEER PLE50FMS5 — Firmware / Instalación Forzada USB

Arranque de instalación con upgrade_loader.pkg
Instrucciones

Procedimiento de instalación forzada

  • Descargar el archivo correcto para el módulo WiFi del equipo y descomprimirlo hasta obtener upgrade_loader.pkg.
  • Copiar upgrade_loader.pkg al pendrive verificando que no exista ningún otro archivo dentro de la memoria USB.
  • Insertar el pendrive en el televisor, desenchufar el equipo y esperar aproximadamente 10 segundos.
  • Volver a conectar el TV manteniendo presionada la tecla de encendido del control remoto hasta que comience el proceso automático de instalación.

La instalación forzada usa los mismos paquetes de firmware listados arriba; cambia únicamente la forma en que se inicia la actualización.

Dump memoria
Datos de Memoria / PinOut / DUMP — PIONEER PLE50FMS5
Archivos EEPROM y EMMC para la plataforma MTK5655 con datos de conexión para programador.
DUMP EMMC EEPROM MTK5655

Archivos de memoria — PIONEER PLE50FMS5

descarga disponible a miembros con suscripcion activa

ARCHIVOS DISPONIBLES
Dump EEPROM — PIONEER PLE50FMS5
Archivo: HS50M1601FWB_H0118_EEPROM.rar
Tamaño: 1.35 KiB
Descargado 136 veces
Dump EMMC — PIONEER PLE50FMS5
Archivo: HS50M1601FWB_H0118_EMMC.rar
Tamaño: 407.55 MiB
Descargado 142 veces

Instrucciones y datos de conexión — PIONEER PLE50FMS5

PROCEDIMIENTO
Identificar los integrados de memoria en la placa: IC N87 EMMC H26M31001HPR e IC N50 EEPROM 24C128.
El programador indicado en el material es RT809H.
Para la EMMC se informa conexión en CLK, CDM, D0 y Vcc.
Retirar R80, R81, R82 y L40, hacer puente a GND en el cristal Z1 y conectar el VCC del programador.
Alimentar externamente con 12V en el cátodo del diodo DV820 para completar lectura o escritura.
NOTA TÉCNICA

Datos: Los dumps publicados para PIONEER PLE50FMS5 deben usarse respetando coincidencia de modelo, placa y versión de software del equipo. Una escritura con datos incompatibles puede dejar al TV sin arranque o con funciones incorrectas.

Soporte y aportes — PIONEER PLE50FMS5
Menú Service • Reset • Cambio de Logo • Soporte técnico
Service Reset Logo Soporte

Menú Service / Modo Fábrica — PIONEER PLE50FMS5

Cambiar parámetros internos sin conocer su función puede provocar fallas permanentes. Conviene anotar los valores originales antes de modificar cualquier ajuste.

Encender el TV e ingresar a MENU.
Ir a TODO → SONIDO → Configuración avanzada de Audio.
Pararse sobre Balance sin pulsar OK e ingresar la secuencia 1 9 6 9.
Cuando aparezca la letra M en la esquina superior izquierda, presionar nuevamente MENU para entrar al modo de service.
Salir del menú técnico con power off.

Reset / Restaurar a Valores de Fábrica — PIONEER PLE50FMS5

El material revisado publica restauración por menú de usuario y también una limpieza desde el modo técnico.

Por menú de usuario: entrar a MENU → TODO → SISTEMA → Restaurar a los valores de fábrica y confirmar con Aceptar.
Después del reinicio, completar nuevamente la configuración inicial del televisor.
Por menú de service: entrar al modo técnico, ir a Factory → Clean Chip y esperar el reinicio automático.
Apagar desde el control remoto para salir del modo service, volver a encender y configurar desde cero.

Soporte técnico y aportes publicados

Netflix tvq-pm-100 (5.6.1): el síntoma publicado indica que la reproducción corta a los 1 o 2 segundos. La recomendación del tema es actualizar a la última versión de firmware disponible.

Control remoto URC2025: se publica compatibilidad con el código 2731 para configuración del modo TV.

Falla típica: se reporta un caso donde el TV enciende, funciona un tiempo y luego vuelve a STBY. En el material revisado quedó confirmado el archivo falla.rar, pero no el desarrollo visible de la solución dentro del texto pegado.

Bajar corriente a LEDs / backlight: el tema aparece mencionado, pero en el contenido revisado no quedó publicada la explicación completa dentro del propio texto.

Descarga asociada: falla.rar (413 Bytes) — Descargado 1418 veces — descarga disponible a miembros con suscripcion activa.
