QUANTIC QI49R18S

Descargas QUANTIC QI49R18S: firmware USB, diagramas, dumps y manuales técnicos

Marca: QUANTIC Modelo: QI49R18S Placa: 5851-A7M02B-1P00 Chasis: 7M02B
QUANTIC QI49R18S
descarga disponible a miembros con suscripcion activa
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, manuales y memorias
  • Actualización de Firmware por USB — 7M02B FHD (Panel BOE) para QUANTIC QI49R18S
  • Actualización de Firmware por USB — 7M02B FHD (Panel LG) para QUANTIC QI49R18S
  • Firmware — Instalación forzada por USB 7M02B FHD UpgradeReset (Panel BOE) para QUANTIC QI49R18S
  • Firmware — Instalación forzada por USB 7M02B FHD UpgradeReset (Panel LG) para QUANTIC QI49R18S
  • Diagrama de MainBoard — 5851-A7M02B-1P00
  • Manual de Usuario — QUANTIC QI49R18S
  • Manual Service — QUANTIC QI49R18S
  • Manual Service — 7M02B
  • Datos de Memoria / DUMP — QUANTIC QI49R18S (eMMC)
  • Datos de Memoria / DUMP — 7M02B 43FHD (eMMC)
  • Datos de Memoria / DUMP — 7M02B 43FHD (EEPROM 24C64)
  • Datos de Memoria / DUMP — 7M02B 49FHD (eMMC)
Información técnica
Información técnica QUANTIC QI49R18S
Datos técnicos y documentación oficial
Info detallada

Info detallada

Ficha
Empresa / Marca
QUANTIC
QI49R18S
Modelo
QI49R18S
Chasis
7M02B
Matriz
SKYWORTH
Control remoto
HS-6719J-00 / RB-L014
Modelo compatible
SANSEI TDS1849FI · GOLDSTAR GO49FSM · PHILCO PLD49FS8B · QUANTIC QI49R18S · TALENT TAL LOA-49MHD
Placas y conectividad

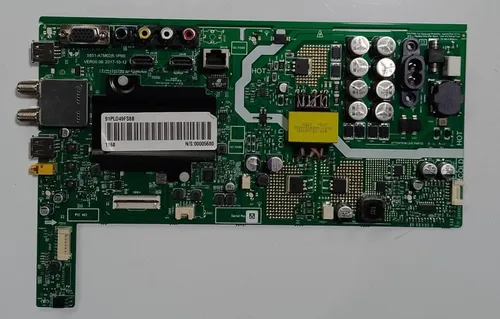

MainBoard + PowerBoard
5851-A7M02B-1P00 · 5844-A7M02B-0P10
Wifi
NTUD-B17
Panel Display
SKYWORTH SDL490FY(BD0-600) · BOE HV490FHB-N80 Rev.1.0 CELL · 1920×1080 · FHD · 60Hz · LVDS (2 ch, 8-bit) · 12.0V/450mA

Documentación técnica

Manual de Usuario — QUANTIC QI49R18S
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Manual Service — QUANTIC QI49R18S
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Diagrama — 5851-A7M02B-1P00
5851-A7M02B-1P00
592.82 KiB Descargado 2394 veces Descarga VIP
Manual Service — 7M02B
Service_Manual_7M02B
4.2 MiB Descargado 1742 veces Descarga VIP
Nota: cambiar parámetros internos o reprogramar sin respaldo previo puede provocar fallas de arranque o funcionamiento.

Firmware por USB — 7M02B / QUANTIC QI49R18S (Actualización + Forzado)

Firmware por USB

QUANTIC QI49R18S — Actualización de Firmware por USB

Instalación normal desde el menú de software
Instrucciones

Instrucciones de actualización con pendrive

  • Extraer el contenido del paquete descargado hasta obtener el archivo MstarUpgrade.bin.
  • Copiar el archivo MstarUpgrade.bin dentro de un pendrive limpio.
  • Conectar el pendrive en cualquiera de los puertos USB del televisor.
  • Ingresar con el control remoto a Configuración → Actualización de software (USB).
  • Confirmar la carga del firmware y dejar que el proceso avance hasta el final.
  • Esperar algunos minutos hasta que la instalación termine y el TV se reinicie automáticamente.

Conviene usar la versión acorde al panel instalado para evitar problemas de imagen o incompatibilidad al iniciar.

  • 7M02B_FHD_20171219_(Panel-BOE).zip (99.47 MiB) (Descargado 569 veces)
    descarga disponible a miembros con suscripcion activa
  • 7M02B_FHD_20190509_(Panel-LG).zip (99.99 MiB) (Descargado 405 veces)
    descarga disponible a miembros con suscripcion activa
Firmware forzado por USB

QUANTIC QI49R18S — Instalación Forzada de Firmware por USB

Método de recuperación con UpgradeReset
Instrucciones

Guía de instalación forzada con pendrive

  • Descomprimir el archivo descargado hasta localizar ACUpgradeReset.bin.
  • Copiar ACUpgradeReset.bin al pendrive, dejando el USB sin otros archivos innecesarios.
  • Desconectar el TV de la red eléctrica antes de iniciar el procedimiento.
  • Insertar el pendrive en uno de los puertos USB del televisor.
  • Volver a conectar el equipo a la energía y esperar a que la actualización finalice y el TV reinicie por sí solo.

Este procedimiento sirve para recuperación cuando el televisor no acepta una actualización convencional desde menú.

  • 7M02B_FHD_UpgradeReset_(Panel-BOE).zip (99.47 MiB) (Descargado 1025 veces)
    descarga disponible a miembros con suscripcion activa
  • 7M02B_FHD_UpgradeReset_(Panel-LG).zip (99.99 MiB) (Descargado 693 veces)
    descarga disponible a miembros con suscripcion activa
Dump memoria
Datos de Memoria / DUMP — QUANTIC QI49R18S
Archivo de eMMC para regrabación y recuperación del software interno en chasis 7M02B.
DUMP eMMC QI49R18S 7M02B

Archivos de memoria — QUANTIC QI49R18S

descarga disponible a miembros con suscripcion activa

ARCHIVOS DISPONIBLES
Imagen eMMC — QUANTIC QI49R18S
Archivo: 7M02B_49FHD_EMMC.zip
Descargas: No especificadas
descarga disponible a miembros con suscripcion activa

Instrucciones de conexión eMMC — QUANTIC QI49R18S

PROCEDIMIENTO
Retirar la placa main del televisor antes de comenzar la lectura o escritura de la memoria.
Quitar U2P2 = AZ1117CH-3.3, regulador de tensión de 3.3V.
Conectar el VCC del programador en el PIN2 de U2P2.
Remover las resistencias R1M8, R1M9 y R2M1.
Llevar la línea CLK a R1M8, del lado que continúa hacia la memoria.
Conectar CMD en R1M9 y D0 en R2M1, siempre sobre el pin que va a la memoria.
Unir a masa los pines del cristal Y201 utilizando los puntos Y14 y Y15.
Alimentar la main con 12V en el cátodo de D1D2.
También puede suministrarse la alimentación de 12V desde el conector CN1D2.
NOTA TÉCNICA

Nota: En QUANTIC QI49R18S, el dump se usa cuando el software del televisor quedó dañado y ya no arranca ni admite recuperación por USB. Reescribir la eMMC con programador permite restaurar el arranque desde la base.

Dump memoria
Datos de Memoria / DUMP — 7M02B
Recursos de eMMC y EEPROM para chasis 7M02B con conexión mediante programador RT809H.
DUMP PINOUT RT809H 7M02B

Archivos de memoria — 7M02B

descarga disponible a miembros con suscripcion activa

ARCHIVOS DISPONIBLES
Imagen eMMC — 7M02B 43FHD
Archivo: 7M02B_43FHD_EMMC.zip
Tamaño: 141.55 MiB
Descargado 193 veces
descarga disponible a miembros con suscripcion activa
Datos de EEPROM — 7M02B 43FHD U204 24C64
Archivo: 7M02B_43FHD_U204_EEPROM_24C64.zip
Tamaño: 1.97 KiB
Descargado 219 veces
descarga disponible a miembros con suscripcion activa
Imagen eMMC — 7M02B 49FHD
Archivo: 7M02B_49FHD_EMMC.zip
Tamaño: 171.45 MiB
Descargado 141 veces
descarga disponible a miembros con suscripcion activa

Instrucciones de regrabación — 7M02B

PROCEDIMIENTO
Desmontar la mainboard del televisor para trabajar sobre los puntos de conexión del programador.
Retirar el regulador U2P2 AZ1117CH-3.3 antes de aplicar tensión externa.
Llevar el VCC del RT809H al PIN2 de U2P2.
Quitar R1M8, R1M9 y R2M1 para liberar las líneas de datos.
Conectar CLK sobre R1M8, del lado correspondiente a la memoria.
Llevar la línea CMD a R1M9 y la línea D0 a R2M1.
Unir a masa los pines del cristal Y201 utilizando los puntos Y14 y Y15.
Alimentar externamente la placa con 12V en el cátodo de D1D2.
Como alternativa, se puede energizar desde el conector CN1D2 con la misma tensión de 12V.
NOTA TÉCNICA

Nota: En 7M02B, el dump funciona como una imagen de memoria lista para restaurar el arranque cuando el sistema quedó corrupto. Se usa con programador y no reemplaza una reparación de hardware si la falla está en fuente, panel o componentes.

Soporte y aportes — QUANTIC QI49R18S
Cambio de marca/logo • Modo M • Menú Service • Backlight
Logo Modo M Service Backlight

INSTRUCTIVO PARA SALIR DE MODO M — QUANTIC QI49R18S

Si aparece la leyenda MODO M en pantalla, el equipo quedó con funciones técnicas activas.

Entrar al modo fábrica presionando Source y luego la secuencia 3 1 9 5.
Abrir la sección System Setting.
Desactivar las opciones HOTKEY y Aging Mode.
Apagar y volver a encender el televisor para comprobar que la leyenda ya no se muestre.

Nota: Al deshabilitar Hotkey y Aging Mode, el equipo vuelve al uso normal sin mostrar el indicador de fábrica.

Menú Service / Modo Fábrica — QUANTIC QI49R18S (7M02B)

Cambiar parámetros internos sin conocer su función puede dañar el funcionamiento del TV. Guardar referencia de valores antes de modificar.

Encender el televisor.
Seleccionar el modo CATV.
Presionar SOURCE.
Ingresar la secuencia 3 1 9 5 para acceder a Factory/Service OSD Menus.
Para salir del menú de servicio, pulsar power off.

Nota: Este acceso está pensado para diagnóstico y configuración interna; no conviene usarlo sin criterio técnico.

Backlight: Bajar corriente a LEDs — QUANTIC QI49R18S (5851-A7M02B-1P00)

El circuito Risense corresponde al paralelo formado por R3B4, R3B5 y R3B6.

Retirar la resistencia R3B6 de 2 ohm en la placa 5851-A7M02B-1P00.
Con esa modificación, la corriente de LEDs baja de 440 mA a unos 290 mA.
Si además se retira R3B5, la corriente puede descender aproximadamente a 147 mA.

Nota: Esta modificación es orientativa y debe evaluarse en cada reparación. Menor corriente ayuda a cuidar el backlight, pero también reduce el nivel de brillo disponible.
