RCA AND55FXUHD

Descargas RCA AND55FXUHD: firmware USB, diagramas y manual service para chasis RT2851 / RT51NB-AG

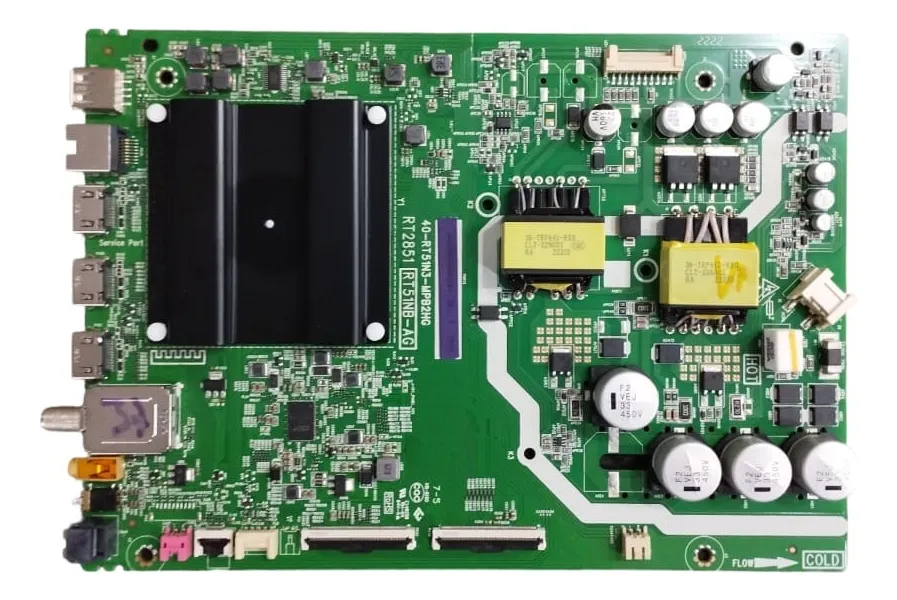

Marca: RCA Modelo: AND55FXUHD Placa: 40-RT51N3-MPB2HG Chasis: RT2851 / RT51NB-AG
RCA AND55FXUHD
Descarga disponible para miembros con suscripción activa.
DESCARGAS DISPONIBLES
Firmware, diagramas y manuales técnicos
  • Firmware — Actualización de Firmware por USB RCA AND55FXUHD (Android 9)
  • Firmware — Actualización de Firmware por USB RCA AND55FXUHD (Android 11)
  • Firmware — Instalación Forzada USB RCA AND55FXUHD (Android 9)
  • Firmware — Instalación Forzada USB RCA AND55FXUHD (Android 11)
  • Firmware — Actualización de Firmware por USB RT51NB-AG / RT2851 (40-RT51N3-MPB2HG) Android 9
  • Firmware — Actualización de Firmware por USB RT51NB-AG / RT2851 (40-RT51N3-MPB2HG) Android 11
  • Firmware — Instalación Forzada USB RT51NB-AG / RT2851 (40-RT51N3-MPB2HG) Android 9
  • Firmware — Instalación Forzada USB RT51NB-AG / RT2851 (40-RT51N3-MPB2HG) Android 11
  • Diagrama — 40-RT51N3-MPB2HG
  • Manual Service — 50UHD RT51NB-AG
  • Manual Service — 55UHD RT51NB-AG
Información técnica
Información técnica RCA AND55FXUHD
Datos técnicos y documentación oficial
Info detallada

Info detallada

Ficha
Empresa / Marca
RCA
AND55FXUHD
Modelo
AND55FXUHD
Chasis
RT2851 / RT51NB-AG
Matriz
TCL
Control remoto
RC901V / RC802N
Modelo compatible
TCL L55P615 · RCA AND55FXUHD · HITACHI CDH-LE554KSMART21
Placas y conectividad
MainBoard + PowerBoard
40-RT51N3-MPB2HG
Wifi
07-MT7638-MA0G
Project ID
520 · 648
08-55F8000-LPM005G · 40904-000198
Panel Display
CSOT ST5461D12-4 CELL · 08-55F8000-LPM005G · 3840×2160 · UHD · 60Hz · 10Bits · COF Built-in 12 source chips
Panel Display
CSOT ST5461D09-1 CELL · 40904-000198 · 3840×2160 · UHD · 60Hz · 10Bits

Documentación técnica

Diagrama — 40-RT51N3-MPB2HG
40-RT51N3-MPB2HG
1.49 MiB Descargado 524 veces Descarga disponible
Manual Service — 50UHD RT51NB-AG
Manual_Service_50UHD_RT51NB-AG
4.12 MiB Descargado 373 veces Descarga disponible
Manual Service — 55UHD RT51NB-AG
Manual_Service_55UHD_RT51NB-AG
4.12 MiB Descargado 245 veces Descarga disponible
Nota: verificar chasis, placa, panel y Project ID antes de aplicar firmware o utilizar documentación técnica en esta plataforma.

Firmware por USB — RT51NB-AG / RT2851 / RCA AND55FXUHD (Actualización + Forzado)

Actualización de firmware por USB

RCA AND55FXUHD — Actualización de Firmware por USB

Actualización local para Android 9 y Android 11
Instrucciones

Instrucciones de actualización local con pendrive

  • Descargar el firmware correspondiente a la versión de Android que se va a instalar.
  • No descomprimir el paquete descargado; debe mantenerse en formato .zip.
  • Copiar el archivo .zip a un pendrive.
  • Conectar el pendrive al puerto USB del equipo.
  • Ingresar a Menú > Configuración > Preferencias del dispositivo > Acerca de > Actualización del sistema > Actualización local.
  • Aceptar la carga y esperar hasta que finalice la instalación; este método conserva aplicaciones y archivos personales.

La actualización normal se realiza desde el menú del sistema y trabaja con el archivo comprimido, sin extraer su contenido.

  • V8-R851T02-LF1V660.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
  • V8-R851T02-LF1V728.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
Firmware forzado por USB

RCA AND55FXUHD — Instalación Forzada de Firmware por USB

Recuperación forzada para Android 9 y Android 11
Instrucciones

Instrucciones de instalación forzada con update.img

  • Descargar el firmware de acuerdo con la versión de Android que corresponda.
  • Descomprimir el archivo descargado antes de comenzar el proceso.
  • Copiar el archivo update.img al pendrive.
  • Conectar el USB al puerto del televisor.
  • Desenchufar el TV de la red y esperar 30 segundos.
  • Mantener pulsado el botón de encendido del equipo mientras se vuelve a conectar la alimentación.
  • Soltar el botón cuando el LED de encendido empiece a parpadear.
  • El televisor debe entrar en modo de descarga y comenzar automáticamente la instalación.
  • No apagar el equipo durante la carga y, cuando termine, realizar la configuración inicial.

En la instalación forzada no conviene cortar la energía una vez que el LED comienza a parpadear y el proceso de recuperación se inicia.

  • R851T02_Update9.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
  • R851T02_Update11.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
Actualización de firmware por USB

RT51NB-AG / RT2851 — Actualización de Firmware por USB

Actualización local para placa 40-RT51N3-MPB2HG
Instrucciones

Guía de instalación desde actualización local

  • Bajar el paquete de firmware según la edición de Android a utilizar.
  • Dejar el archivo tal como fue descargado, sin extraerlo.
  • Copiar el firmware con extensión .zip dentro de un pendrive.
  • Insertar el pendrive en el puerto USB del televisor.
  • Entrar a Menú > Configuración > Preferencias del dispositivo > Acerca de > Actualización del sistema > Actualización local.
  • Confirmar la operación y esperar a que la instalación finalice; el sistema mantiene aplicaciones y archivos personales.

Este método se ejecuta desde el menú del software y usa directamente el archivo ZIP cargado en el USB.

  • V8-R851T02-LF1V660.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
  • V8-R851T02-LF1V728.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
Firmware forzado por USB

RT51NB-AG / RT2851 — Instalación Forzada USB

Recuperación por update.img para placa 40-RT51N3-MPB2HG
Instrucciones

Guía de recuperación forzada con pendrive

  • Descargar el archivo de firmware para Android 9 o Android 11, según corresponda.
  • Extraer el contenido del paquete descargado.
  • Copiar update.img al pendrive sin otros cambios.
  • Conectar el USB al televisor antes de energizarlo nuevamente.
  • Quitar la alimentación del TV y dejarlo 30 segundos sin tensión.
  • Mantener apretado el botón de encendido mientras se reconecta a la red eléctrica.
  • Soltar el botón al observar el parpadeo del LED de encendido.
  • El equipo debería arrancar en modo de descarga e iniciar la carga automáticamente.
  • Esperar hasta el final sin apagar el TV y luego completar el asistente de inicio.

Cuando el LED entra en parpadeo, el televisor ya está ejecutando la recuperación y no se debe interrumpir la alimentación.

  • R851T02_Update9.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
  • R851T02_Update11.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
Soporte y aportes — RCA AND55FXUHD
Menú Service • Reset • Salir Modo M • Aportes técnicos
Service RCA Service RT51NB Reset RCA Reset RT51NB Modo M Aporte

Menú Service / Modo Fábrica — RCA AND55FXUHD

Modificar parámetros internos sin conocer su función puede causar daños permanentes. Conviene ingresar solo para diagnóstico o ajustes controlados.

Entrar a MENU / CONFIGURACION con el botón de engranaje del control remoto.
Ir al apartado IMAGEN.
Abrir AJUSTES AVANZADOS y luego entrar en AJUSTES DE BRILLO.
Posicionarse sobre la opción Contraste.
Para abrir el Menú Principal, ingresar la secuencia 1 9 5 0.
Para acceder al Menú Fábrica, ingresar la secuencia 9 7 3 5.
Para entrar al Menú Servicio, usar la secuencia 9 7 0 5.

Nota: Las tres rutas parten del mismo punto del menú y cambian según la secuencia numérica aplicada sobre la opción Contraste.

Menú Service / Modo Fábrica — RT51NB-AG / RT2851

Este acceso técnico fue publicado para la placa 40-RT51N3-MPB2HG. Antes de modificar valores, conviene anotar los parámetros originales.

Abrir MENU / CONFIGURACION usando el botón de engranaje del control remoto.
Ingresar en el menú IMAGEN.
Entrar a AJUSTES AVANZADOS y después a AJUSTES DE BRILLO.
Ubicarse sobre Contraste antes de ingresar cualquiera de las claves.
La combinación 1 9 5 0 abre el Menú Principal.
La combinación 9 7 3 5 permite entrar al Menú Fábrica.
La combinación 9 7 0 5 da acceso al Menú Servicio.

Nota: El procedimiento técnico de placa repite la misma ruta de acceso, pero se conserva como sección separada por tratarse de la plataforma RT51NB-AG / RT2851.

Reset / Restaurar a valores de fábrica — RCA AND55FXUHD

El restablecimiento elimina los datos guardados y deja el televisor con la configuración inicial de fábrica.

Ingresar al MENU con el botón de engranaje del control remoto.
Ir a MAS AJUSTES.
Entrar en PREFERENCIAS DEL DISPOSITIVO.
Seleccionar RECUPERAR.
Elegir RESTABLECER ESTADO DE FABRICA y luego BORRAR TODO.
Ingresar el PIN 1234 y confirmar con ACEPTAR.
Esperar el reinicio del televisor y completar luego la configuración inicial.

Nota: El procedimiento de reset borra la configuración del usuario y devuelve el equipo al estado de fábrica.

Reset / Restaurar a valores de fábrica — RT51NB-AG / RT2851

La restauración publicada para esta plataforma realiza un borrado completo de datos y obliga a rehacer la puesta en marcha inicial.

Abrir el MENU desde el control remoto.
Entrar en MAS AJUSTES.
Avanzar hasta PREFERENCIAS DEL DISPOSITIVO.
Ingresar al apartado RECUPERAR.
Seleccionar RESTABLECER ESTADO DE FABRICA y después BORRAR TODO.
Escribir el PIN 1234 y confirmar con ACEPTAR.
Dejar que el televisor reinicie y volver a realizar la configuración de inicio.

Nota: La ruta del menú es equivalente a la publicada para el modelo comercial, pero se conserva aparte por estar asociada a la placa RT51NB-AG / RT2851.

Desactivar Modo Servicio / Factory Hotkey / Salir Modo M — RT51NB-AG

Encender el televisor.
Verificar si aparece el cartel en la parte inferior izquierda de la pantalla.
Si la indicación está activa, debe verse intermitente en el vértice inferior izquierdo; si no aparece, el modo service ya está desactivado.
Presionar la tecla RETURN.
En ese momento se abre el menú de Service.
Presionar la flecha Derecha.
Ubicar el cursor sobre Factory Menu.
Presionar OK.
Buscar la opción Factory Hotkey, presionar la flecha Derecha y dejarla en DES.
Presionar EXIT para salir del menú.

Nota: Este procedimiento desactiva el acceso rápido de fábrica y sirve para quitar la indicación técnica que queda visible en pantalla.

Aporte técnico — AR402 y observaciones de documentación

Se publicó un aporte puntual indicando que el componente AR402 corresponde a 680 ohm.

También se reportaron consultas sobre pantalla azul, pedido de datos eMMC por zócalo y observaciones de que el manual service o el diagrama de fuente podrían no coincidir completamente con la placa en algunos casos.

Nota: Antes de tomar referencias del manual o del diagrama, conviene verificar correspondencia real con la revisión de placa y la etapa a reparar.
