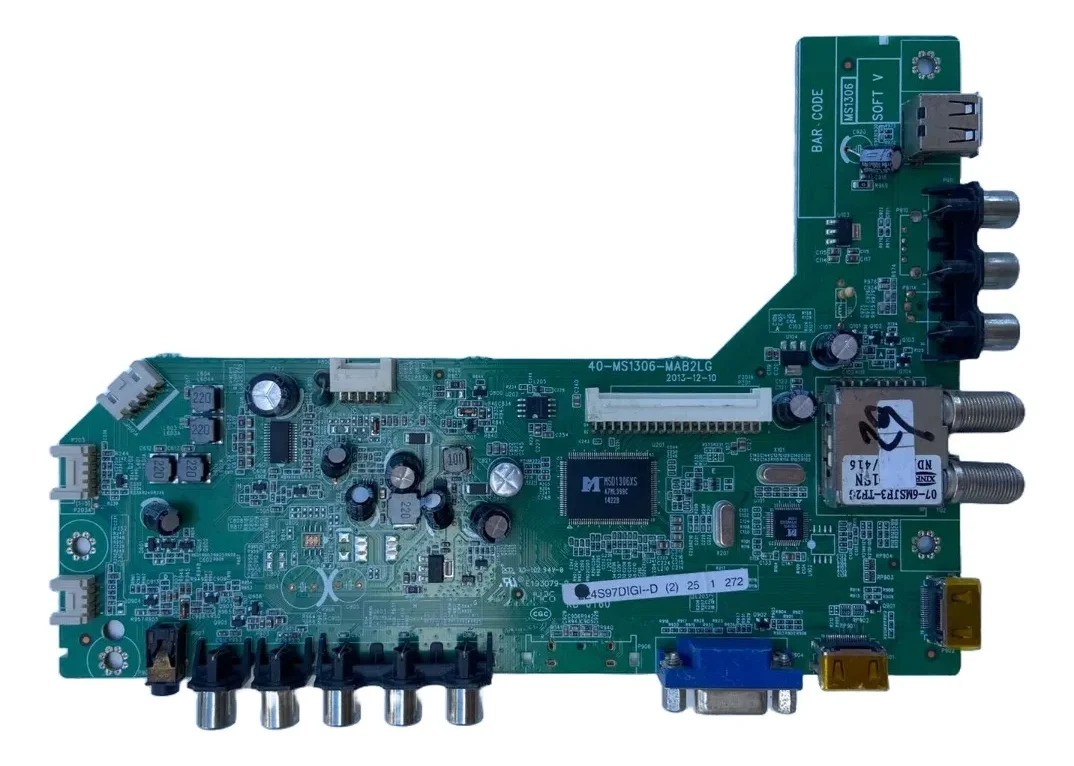

RCA L24S97DIGI

Método publicado para ingresar al menú de fábrica desde la sección de imagen del televisor.

Entrar con el control remoto al menú Imagen.

Ubicarse sobre la opción Contraste.

Ingresar la secuencia 9 7 3 5 para abrir el menú de fábrica.

Nota: Cambiar configuraciones sin conocer su función puede dejar el equipo inoperable.

Ruta técnica publicada para ingresar al menú de diseño usando la misma pantalla de imagen y contraste.

Abrir el menú Imagen con el control remoto.

Dejar seleccionada la opción Contraste.

Presionar la secuencia 1 9 5 0 para entrar al menú de diseño.

Nota: Conviene anotar valores antes de modificar opciones internas.

Secuencia publicada para acceder al menú de servicio en esta plataforma.

Entrar a Imagen desde el control remoto.

Posicionarse sobre Contraste.

Ingresar la secuencia 9 7 0 5 para abrir el menú de servicio.

Nota: Accedé solamente si estás calificado para realizar diagnóstico o reparación.

Se indicó que la placa puede ser seteada con parámetros de panel distintos y que un ajuste incorrecto puede dejar la imagen invertida, fuera de escala o directamente sin imagen.

Ingresar al menú de service desde Menu → Imagen y, sobre Contraste, presionar 1 9 5 0.

Ir a Service Menu → Project ID y elegir la posición correspondiente al panel del modelo.

Presionar OK para guardar y luego apagar el equipo.

Tomar nota de la ID mostrada en pantalla antes de cambiarla, ya que el modelo usa PROJECT ID 8.

Nota: Un seteo incorrecto puede dejar el televisor sin imagen. También se advirtió que algunas resoluciones no son FHD y pueden causar un ajuste erróneo del panel.

Se publicó un método de recuperación para los casos en que se selecciona un Project ID equivocado y el televisor queda sin imagen.

Con el control remoto, ingresar la secuencia 062598 + MENU + xxx.

En xxx colocar la ID que se desea cargar; se citan como ejemplo 34 o 034.

Nota: Este procedimiento fue indicado específicamente para recuperar imagen tras un cambio incorrecto de Project ID.

El síntoma reportado para esta plataforma es audio que se corta, queda en mute al rato de funcionar o ausencia total de sonido.

Levantar el capacitor C602 = 1uF.

Si el audio no vuelve, reemplazar Q602 = BT3904.

Reemplazar también Q601 = BT3906, ya que ambos pertenecen a la etapa de mute.

Nota: También se publicó el mismo síntoma para RCA L24S97DIGI con referencia a la plataforma MS306D-LA.

En la misma plataforma se compartieron varios casos reales. Un técnico recuperó el audio cambiando directamente el integrado TPA3113D2; otro comentó que RT9108NB y TPA3113D2 son reemplazo directo e intercambiables.

También se informó que en algunos equipos quitar C602 devuelve el sonido, aunque puede aparecer ruido al encender. En un caso se resolvió manteniendo el transistor y colocando una resistencia de 270 ohm entre emisor y base para eliminar ese ruido.

Otro aporte indicó revisar primero C622, ya que se detectó ripple y el cambio de ese capacitor solucionó la falla. En más de un caso se mencionó revisar o reemplazar R621 de 10 ohm y C630 de 1uF, porque una resistencia abierta o un capacitor con fugas dejaban al equipo sin audio o con ruido.

Se agregó además que el circuito de mute no solo actúa al pulsar mute en el remoto: también se activa al encender, cambiar de canal o usar source, por eso al anularlo pueden escucharse ruidos que antes quedaban suprimidos.

Entre los aportes posteriores se citó el reemplazo de D601 junto con C602, la revisión de C601 y hasta una solución alternativa con un módulo de audio de 10W alimentado a 12V tomando señal desde la entrada del integrado cuando la etapa original seguía fallando.

Nota: Los aportes muestran que la sección de audio de esta plataforma es crítica y que la falla puede involucrar mute, alimentación del integrado o componentes asociados como R621, C630 y C622.

Se reportó un caso donde se reemplazó la placa main de un BGH por otra igual proveniente de un TCL de 32 pulgadas. El televisor arrancó, pero la pantalla quedó al revés.

El usuario comentó que el firmware disponible solo cambió el logo. El caso quedó asociado a posible diferencia de configuración de panel o ajuste de Project ID en la mainboard.

Nota: Este antecedente refuerza la importancia de configurar correctamente el Project ID al usar placas de reemplazo.

Un usuario advirtió que en la powerboard SHG2408A-101H / DLBB259 algunos números del diagrama no coinciden con la serigrafía real de la placa.

Como ejemplo, mencionó diferencias en la numeración de diodos del primario entre el esquemático y la fuente física, por lo que conviene verificar visualmente cada componente antes de reemplazarlo.

Nota: Este comentario sirve como advertencia práctica al trabajar con el manual de fuente de esta plataforma.
