RCA L32T20SMART
Descargas RCA L32T20SMART: firmware USB, diagramas, manuales, datasheet de panel y dump (PDF/ZIP)
-
Firmware V1.0.63 — RCA L32T20SMART -
Re-instalar Firmware V1.0.63 — RCA L32T20SMART
-
Ficha Técnica — RCA L32T20SMART
-

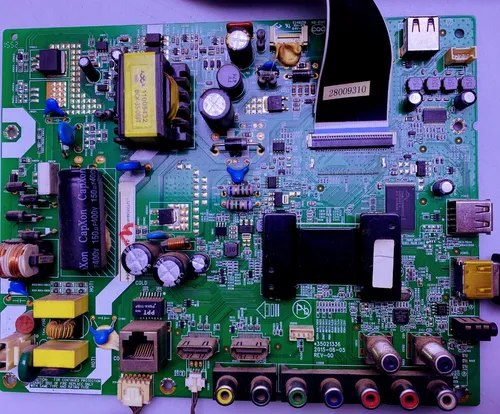

Diagrama — MainBoard 35019370
-
Diagrama — MainBoard 35021336
-
Datasheet — Panel Display LC320DXJ-SFE1 CELL
-
Manual de Usuario — RCA L32T20SMART
-
Manual Service / Diagrama — RCA L32T20SMART
-
Manual Service — RCA L32T20SMART
-
Datos de Memoria / PinOut / DUMP — RCA L32T20SMART (S34ML02G100TF100)
Info detallada
Documentación técnica
Firmware por USB — RCA L32T20SMART (Actualización + Reinstalación Forzada)
RCA L32T20SMART — Actualización de Firmware V1.0.63 por USB
Instrucciones de actualización con pendrive
- Descargar el paquete de firmware correspondiente al modelo RCA L32T20SMART.
- Descomprimir el archivo .zip hasta obtener el archivo KKMTUpgrade.bin.
- Formatear el pendrive en FAT32 antes de copiar el archivo de actualización.
- Copiar KKMTUpgrade.bin en el USB ya formateado.
- Conectar el pendrive al puerto USB del equipo SMART TV.
- Ingresar a Menú > Opción > Actualización de Software y confirmar con OK.
- Una vez finalizada la carga, restablecer los valores del sistema desde el menú. La contraseña predeterminada informada es 1980.
Este procedimiento sirve para actualizar el software del equipo desde el menú. Si el televisor no logra iniciar o queda sin imagen, conviene usar el método de reinstalación forzada.
-
L32T20SMART_V1.0.63.zip (96.92 MiB) (Descargado 3929 veces)
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
RCA L32T20SMART — Reinstalar Firmware V1.0.63 por USB
Instrucciones de reinstalación forzada con pendrive
- Bajar el firmware compatible y descomprimirlo hasta dejar listo el archivo KKMTUpgrade.bin.
- Preparar un pendrive en formato FAT32 y copiar dentro el archivo de actualización.
- Conectar el USB al televisor mientras el equipo permanece apagado.
- Desenchufar el TV de la red eléctrica y esperar aproximadamente 30 segundos.
- Mantener presionado el botón POWER del televisor mientras se vuelve a conectar a la energía.
- Soltar el botón cuando aparezca en pantalla el inicio del proceso de actualización.
- Esperar a que el proceso concluya sin interrumpir la alimentación del equipo.
- Al terminar, restaurar los valores del sistema desde el menú. La clave predeterminada informada es 1980.
Esta variante está orientada a recuperación. Se utiliza cuando el televisor queda tildado, sin imagen o cuando fallan los datos de memoria después de una actualización.
-
L32T20SMART_V1.0.63.zip (Descargas: No especificadas)
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
Archivos de memoria — RCA L32T20SMART
Descarga disponible a miembros con suscripción activa.
Datos de Memoria / PinOut / DUMP — RCA L32T20SMART
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
Instrucciones de regrabación — RCA L32T20SMART
Nota:
En RCA L32T20SMART, el dump sirve como “imagen de rescate” porque contiene datos de memoria necesarios para recuperar el arranque cuando el TV queda tildado, sin imagen o con software dañado. Si la falla es física en la placa o en la fuente, el dump no la corrige.
Menú Fábrica / Modo Service — RCA L32T20SMART
Modificar opciones internas sin criterio técnico puede causar daños permanentes. Este acceso debe usarse solo por personal capacitado.
Nota: Antes de cambiar parámetros, conviene registrar los valores originales para poder restaurarlos si fuera necesario.
Cómo ver la versión de firmware — RCA L32T20SMART
Nota: Verificar la versión actual ayuda a confirmar si el televisor ya tiene cargado el firmware V1.0.63 antes de actualizar o reinstalar.
Mediciones eléctricas — MainBoard 35021336
Valores publicados para la placa 35021336 en mediciones de cold ground y hot ground.
Nota: Estas tensiones sirven como referencia durante diagnóstico de fuente, backlight y regulaciones internas de la mainboard 35021336.
