RCA L49NXSMART

Cambiar parámetros internos sin conocer su función puede dejar el TV inoperable. Antes de modificar valores, conviene registrar la configuración original.

Entrar en Imagen y posicionarse sobre la opción Contraste.

Para abrir el Menú Fábrica, ingresar la secuencia 9 → 7 → 3 → 5.

Para entrar al Menú Diseño, marcar 1 → 9 → 5 → 0.

Para acceder al Menú Servicio, usar la secuencia 9 → 7 → 0 → 5.

Nota: El código 1 9 5 0 también es el punto de entrada usado en esta plataforma para cambiar Project ID.

El Project ID define la marca y el panel con los que funcionará el firmware instalado. Se utiliza para corregir placas de reemplazo, imagen invertida o escala incorrecta.

En este modelo se informan dos IDs según panel: 049 para T8-49D2900-LPM18 y 105 para T8-49D2900-LPM24.

Abrir Menu, entrar en Imagen y dejar seleccionada la opción Contraste.

Marcar la secuencia 1 9 5 0 para ingresar al Service Menu.

Ir al apartado Project ID.

Elegir la ID correcta de acuerdo con el panel montado: 049 o 105.

Confirmar el cambio con OK.

Apagar el televisor para que el nuevo ajuste quede aplicado.

Nota: No todas las resoluciones ni paneles son equivalentes. Un seteo incorrecto puede dejar el equipo sin imagen. Se recomienda anotar la ID original antes de cambiarla.

Si se selecciona una ID equivocada, el televisor puede quedar sin imagen. El contenido técnico aporta una secuencia de recuperación directa desde control remoto.

Tener a mano la ID correcta antes de iniciar la recuperación.

Ingresar con el control remoto la secuencia 062598 + MENU + xxx.

Reemplazar xxx por la ID que corresponda al panel instalado.

Para este modelo se reportan como válidas 049 y 105, según la variante de panel.

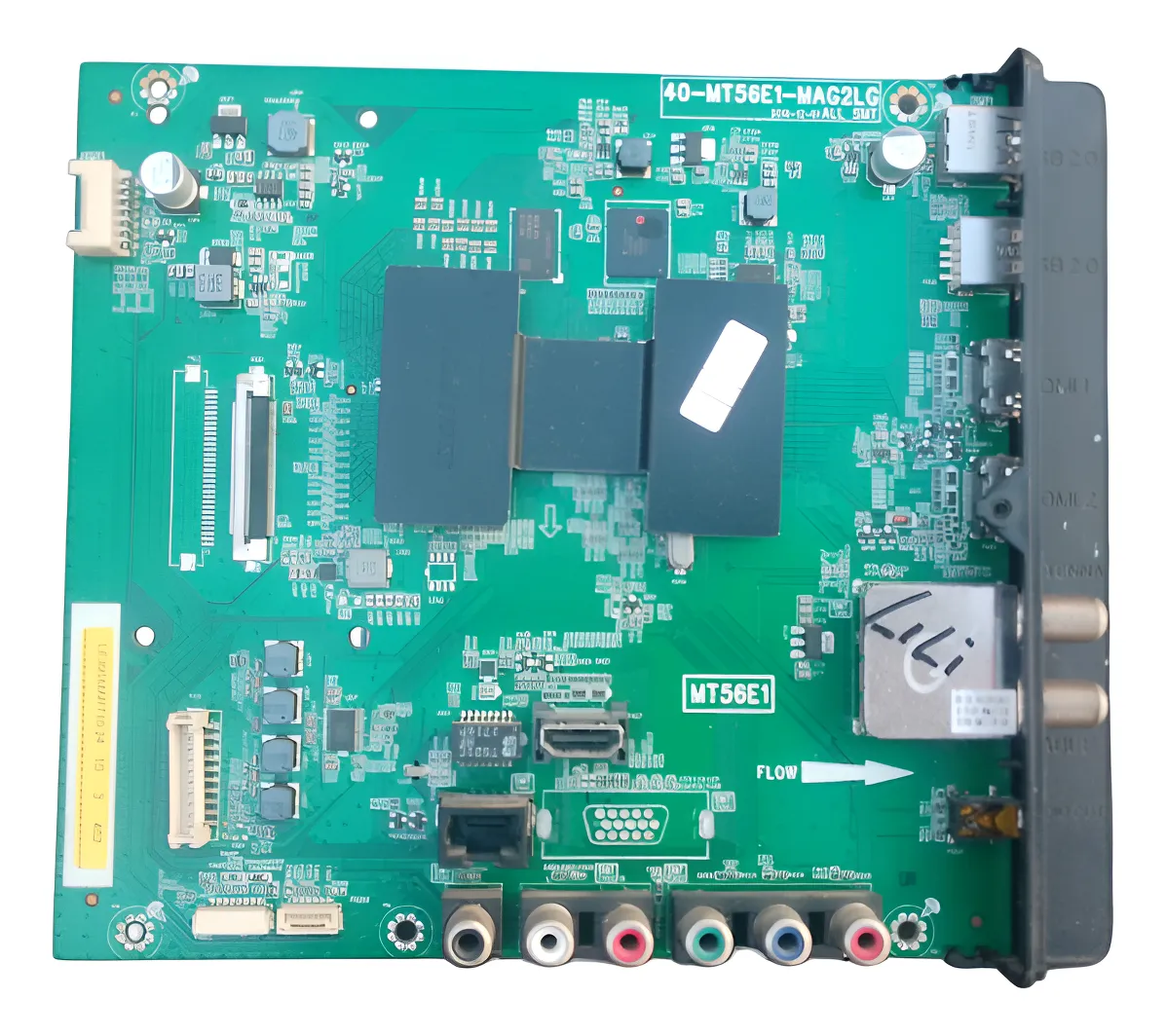

Nota: En aportes de la familia MT56E1-LA también figura RCA L49NXSMART = 49 como referencia de seteo de placas.

Si aparece un cartel intermitente en el vértice inferior izquierdo, la función Factory Hotkey puede estar activa. En esta familia también se reporta dejar el arranque en Standby.

Encender el televisor.

Comprobar si el cartel aparece intermitente en la esquina inferior izquierda.

Si no se muestra el aviso, el modo ya está desactivado y no hace falta continuar.

Presionar la tecla RETURN.

Al instante se abrirá el menú de service.

Pulsar la flecha Derecha.

Llevar el cursor hasta Factory Menu.

Entrar con OK.

Buscar Factory Hotkey y cambiarlo a DES con la flecha Derecha.

Salir del menú con EXIT y verificar que el aviso ya no aparezca.

Nota: Este ajuste elimina el cartel técnico en pantalla y devuelve el funcionamiento al uso normal del equipo.

En esta fuente, U201 y U202 son GB98ADN. La corriente de LEDs se ajusta por el paralelo de R238/R240 y R239/R241.

Se informan versiones con R238/R239 = 12K o 30K y R240/R241 = 24K o 12K. La resistencia equivalente de Iset queda en torno a 8K a 8.5K.

Retirar la resistencia R238 y reemplazar R240 por una de 18K.

Retirar la resistencia R239 y cambiar R241 por una de 18K.

Nota: La modificación es tentativa y debe evaluarse en cada reparación. Menor corriente implica menos brillo de backlight.

Valores de referencia reportados para diagnóstico de la powerboard utilizada en este modelo.

COLD GROUND: D108 = 11.7V (7.89V Stby) · D109 = 48.9V (33.0V Stby) · U201/202 PIN5 = 2.98V · U201/202 PIN8 = 5.94V · U201/202 PIN9 = 11.7V · VLED+ = 64.6V

HOT GROUND: C104=C105 = 391V (298V Stby) · D103 = 16.5V · D113 = 19.6V (12.5V Stby) · D116 = 18.9V (12.0V Stby) · U104 / PIN1 = 197V

Según el circuito informado en el contenido técnico, U104 = FA6A31N.

Nota: Estas tensiones sirven como referencia de taller para comparar estados de standby y funcionamiento normal en la fuente.
