RCA L55PXULTRAHD

Este Smart TV admite HDMI 1.4 y HDMI 2.0. Las señales 4K pueden ingresar a 23 Hz, 30 Hz, 50 Hz o 60 Hz. De fábrica viene configurado en HDMI 1.4.

Seleccionar la entrada HDMI donde está conectado el reproductor o dispositivo 4K.

Presionar Quick menu en el control remoto; es el botón ubicado a la derecha de USB y se identifica con 3 líneas.

Buscar la opción HDMI 2.0, que aparece en apagado, y presionar OK hasta dejarla en encendido.

Nota: Si no está claro qué tipo de señal 4K entrega el dispositivo conectado, conviene verificarlo con el fabricante del equipo o con el proveedor del servicio.

Modificar opciones del menú de servicio sin conocer su función puede provocar fallas permanentes. Este acceso debe usarse solo para tareas técnicas y con registro previo de los valores originales.

Entrar al menú Imagen del televisor.

Ubicarse sobre la opción Contraste.

Para abrir Menu Fábrica, ingresar la secuencia 9 7 3 5.

Para acceder a Menu Diseño, usar la secuencia 1 9 5 0.

Para ingresar a Menu Servicio, presionar 9 7 0 5 sobre la misma opción.

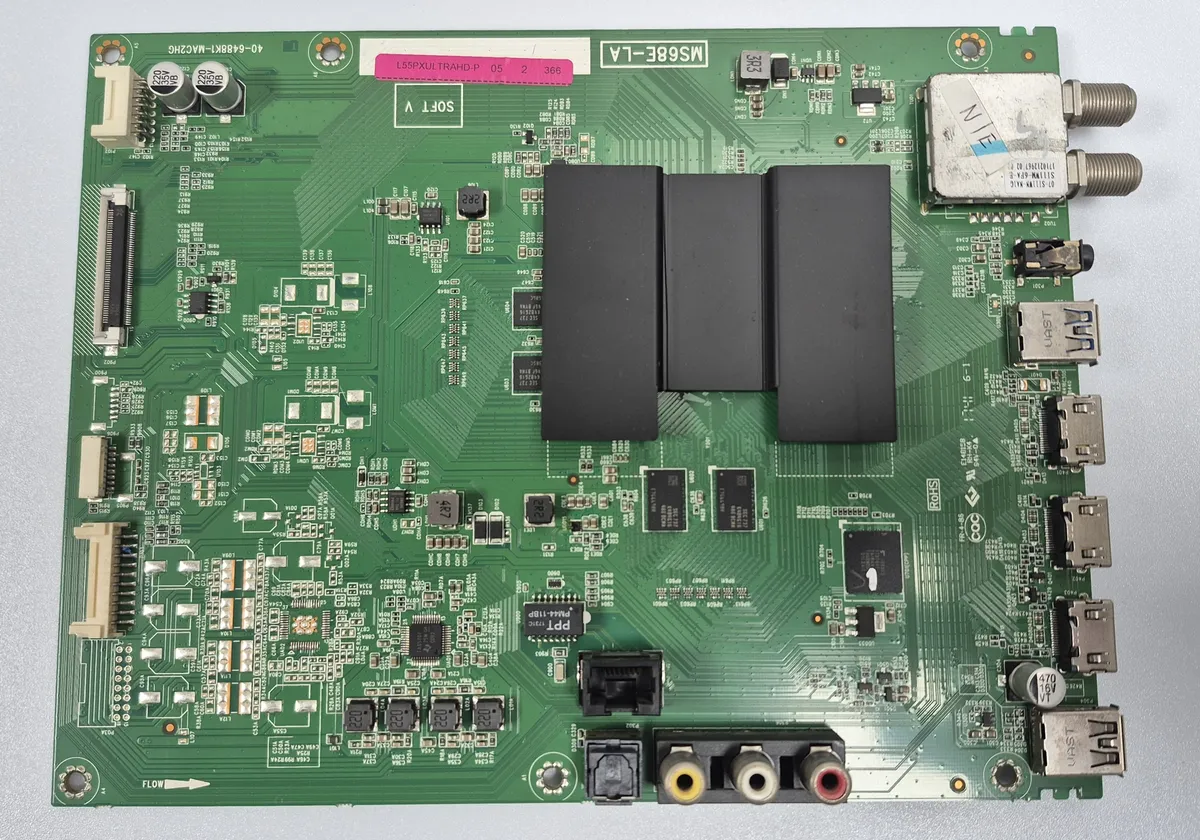

Nota: El mismo método de acceso fue documentado también para la plataforma MS68E-LA, por lo que corresponde a esta familia de placas.

Si aparece un cartel intermitente en la esquina inferior izquierda, el TV tiene activo el Factory Hotkey o modo de servicio.

Encender el televisor.

Comprobar si el cartel aparece intermitente en el vértice inferior izquierdo; si no está visible, el modo ya está desactivado.

Presionar la tecla RETURN.

En ese momento se abrirá el menú de servicio.

Moverse con la flecha Derecha.

Ubicar el cursor sobre Factory Menu.

Confirmar con OK.

Ir hasta la opción Factory Hotkey.

Cambiar el valor con la flecha Derecha hasta dejarlo en DES.

Salir del menú presionando EXIT.

Nota: Este instructivo también fue publicado para la misma plataforma MS68E-LA, por lo que aplica a esta familia de chasis y placas.

El Project ID es un parámetro de 3 dígitos que define la marca y el panel con que trabajará el firmware. En este modelo se documentan Project ID 159 para panel 08-55D2980-LPM001D y Project ID 162 para panel 08-55D2980-LPM002E.

Entrar al menú de servicio y, sobre Contraste, ingresar la secuencia 1 9 5 0.

Ir a Service Menu > Project ID.

Elegir la ID correspondiente al panel instalado en el televisor.

Confirmar con OK y apagar el equipo para guardar la configuración.

Si por error el TV queda sin imagen, ingresar con el control remoto la secuencia 062598 + MENU + xxx, donde xxx es la ID correcta.

Nota: Un Project ID incorrecto puede dejar la imagen invertida, fuera de escala o directamente sin imagen. Conviene anotar la ID original antes de modificarla.

La retroiluminación de esta fuente trabaja con el controlador OZ9976AGN, que regula la corriente por medio de resistencias de sensado conectadas al pin ISEN.

Identificar las resistencias de control de corriente: R623, R624, R625, R626 de 15Ω, y R627, R628 de 56Ω.

Para reducir la corriente de los LEDs, retirar las resistencias R623 y R624 de 15Ω.

Luego de la modificación, medir la corriente de salida y verificar el nivel de brillo resultante.

Confirmar que la disipación del controlador permanezca dentro de márgenes seguros de funcionamiento.

Nota: Esta modificación es tentativa y debe evaluarse en cada caso. Al bajar la corriente también se reduce el brillo del backlight.

El modo Warm Up se usa para chequear visualmente píxeles y como prueba de vida del panel, mostrando colores plenos de manera secuencial.

Encender el televisor.

Presionar MENU en el control remoto.

Entrar con OK al menú Imagen.

Ubicarse sobre Contraste y presionar en forma consecutiva 1, 9, 5, 0.

Se abrirá el menú de servicio.

Para conservar el acceso al menú, activar Factory Hotkey desde ese mismo menú.

Mover el cursor hasta Factory Menu.

Presionar OK.

Ir a Factory Hotkey y dejarlo en ACT.

Bajar hasta la opción WARM UP y también dejarla en ACT.

La pantalla comenzará a mostrar colores cambiantes en el panel.

Nota: Warm Up sirve como prueba visual del panel y fue documentado específicamente para la plataforma MS68E-LA.

Si el panel muestra colores cambiantes de forma intermitente y además aparece un cartel en el vértice inferior izquierdo, el modo Warm Up quedó activo.

Encender el televisor y confirmar que el efecto de colores corresponda al modo WARM UP.

Tener en cuenta que la desactivación solo puede hacerse desde el teclado del TV.

Presionar la tecla POWER ON/MENU del teclado del televisor.

El equipo quedará con Factory Hotkey encendido; luego corresponde aplicar el instructivo de desactivación del modo service.

Nota: El contenido aclara expresamente que esta desactivación no se realiza desde el control remoto sino desde el teclado físico del televisor.

Un usuario reportó que, luego de grabar los datos de la eMMC, el televisor quedó en standby y no volvió a encender. En ese mismo aporte se sospecha que los datos utilizados podrían no corresponder correctamente al equipo.

Nota: Este caso queda registrado como antecedente técnico de comunidad. Ante síntomas similares conviene revisar compatibilidad del dump cargado, calidad de grabación y ajuste de Project ID.
