RCA XF32SM

Descargas RCA XF32SM: firmware USB, manual de usuario y guía técnica

Marca: RCA Modelo: XF32SM Placa: JUC7.820.00240977 (HLS89D-i) Chasis: No especificado
RCA XF32SM
Descarga disponible a miembros con suscripcion activa.
DESCARGAS DISPONIBLES A MIEMBROS CON SUSCRIPCION ACTIVA
Firmware USB, manuales y documentación técnica
  • Actualización de Firmware por USB — RCA XF32SM
  • Actualización de Firmware por USB — JUC7.820.00240977 (HLS89D-i) para RCA XF32SM
  • Manual de Usuario — RCA XF32SM
  • Manual técnico — RCA XF32SM (Repair Guide 32G5C)
Información técnica
Información técnica RCA XF32SM
Datos técnicos, paneles y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
RCA
XF32SM
Modelo
XF32SM
Matriz
CHANGHONG
Control remoto
Sin Info: por el momento
Modelo compatible
Sin Info: por el momento
Placas y conectividad

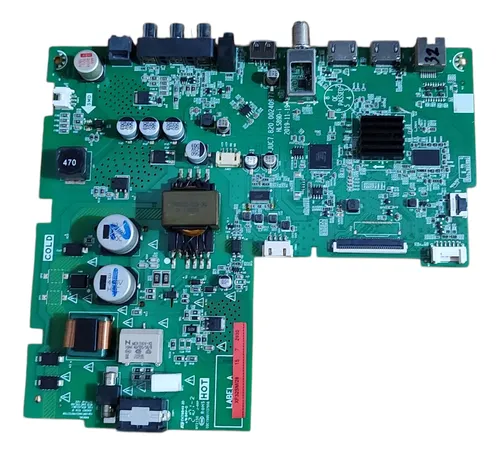

MainBoard + PowerBoard
JUC7.820.00240977 (HLS89D-i)
Panel Display
CHANGHONG C320Y19-5C(XHG5CSS14)
Panel Display
CHANGHONG C320Y19-5C(XSG5CSS11)
Panel Display
CHANGHONG C320Y19-5C(XBG5CSS77)

Documentación técnica

Manual de Usuario — RCA XF32SM
Manual_Usuario_XF32SM
3.5 MiB Descargado 65 veces Descarga VIP
Manual técnico — Repair Guide 32G5C
Repair_Guide_32G5C
3.66 MiB Descargado 164 veces Descarga VIP
Nota: verificar siempre el panel instalado y el PID correcto antes de reemplazar mainboard o aplicar configuraciones internas.

Firmware por USB — RCA XF32SM / JUC7.820.00240977 (Actualización)

Actualización de firmware por USB

RCA XF32SM — Actualización de Firmware por USB

Instalación local desde menú del sistema
Instrucciones

Instrucciones de actualización con pendrive

  • Descargar el firmware compatible en formato .zip.
  • Descomprimir el paquete descargado hasta obtener el archivo con extensión .bin.
  • Copiar el archivo al pendrive y comprobar que el USB no tenga otros archivos.
  • Insertar el pendrive en un puerto USB del televisor.
  • Presionar dos veces Configuración (engranaje) y luego seguir la ruta Support > Software Upgrade (USB) > Yes.
  • Elegir ACTUALIZAR desde USB y esperar varios minutos hasta que la instalación termine.
  • El equipo se apagará y encenderá automáticamente al finalizar la carga del software.
  • Luego realizar un Reset desde Menu > Sistema > Reset usando la contraseña 0000 o 1225, y completar la configuración inicial.

La actualización publicada para este modelo requiere descompresión previa y carga del archivo .bin desde USB.

  • Upgrade_m5621_V4.24047.zip (Descargas: No especificadas)
    DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCION ACTIVA
Actualización de firmware por USB

JUC7.820.00240977 (HLS89D-i) — Actualización de Firmware por USB

Carga local de software para RCA XF32SM
Instrucciones

Guía de instalación por USB desde menú

  • Bajar el paquete Upgrade_m5621_V4.24047.zip correspondiente a la mainboard HLS89D-i.
  • Extraer el contenido del archivo comprimido para obtener el firmware en formato .bin.
  • Pasar ese archivo al pendrive dejando el dispositivo sin archivos adicionales.
  • Conectar el USB al televisor y abrir el menú presionando dos veces el botón Configuración.
  • Entrar en Support > Software Upgrade (USB), confirmar con Yes y seleccionar la actualización desde el pendrive.
  • Esperar a que termine la instalación sin interrumpir el proceso; el TV reinicia automáticamente.
  • Después del reinicio, restaurar a valores de fábrica desde Menu > Sistema > Reset.
  • Utilizar la clave 0000 o 1225 y, una vez reiniciado, rehacer la configuración inicial del equipo.

En la publicación de la placa se informa tamaño del archivo y contador de descargas, pero el procedimiento es el mismo que para el modelo comercial.

  • Upgrade_m5621_V4.24047.zip (239.93 MiB) (Descargado 124 veces)
    DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCION ACTIVA
Soporte y aportes — RCA XF32SM
Menú Service • Reset • Project ID • Aportes técnicos
Service Reset Project ID Aporte Diagnóstico

Menú Service / Modo Servicio / Modo Fábrica — RCA XF32SM

Modificar valores del menú de servicio sin conocer su función puede dañar de forma permanente el televisor.

Encender el TV normalmente.
Presionar dos veces el botón Configuración (engranaje) en el control remoto.
Ingresar de inmediato la secuencia 3138 3138.
En pantalla aparecerá el MENU de SERVICE.
Para salir del modo servicio, pulsar power off.

Nota: El mismo método fue publicado tanto para el modelo RCA XF32SM como para la placa JUC7.820.00240977 (HLS89D-i).

Reset / Restaurar a valores de fábrica — RCA XF32SM

El reseteo aparece dentro del instructivo de actualización y se usa para dejar el sistema limpio después de instalar el firmware.

Entrar en Menu > Sistema > Reset.
Ingresar la contraseña 0000 o 1225.
Esperar a que el televisor se reinicie automáticamente.
Completar otra vez la configuración inicial del equipo cuando vuelva a encender.

Nota: Este reset fue publicado como paso posterior a la actualización USB, no como procedimiento independiente.

Configurar Mainboard / Project ID — RCA XF32SM

La selección de PID define la compatibilidad entre firmware y panel instalado en la placa JUC7.820.00240977 (HLS89D-i).

Presionar dos veces seguidas el botón Configuración (engranaje).
Ingresar la secuencia 3 1 3 8 3 1 3 8.
Entrar al menú Project Select.
Elegir el PID correspondiente al panel instalado.
Confirmar con el botón SAVE.
Responder YES para que el cambio quede grabado en memoria.

Lista de PID detectada: PID 149 para panel C320Y19-5C(XHG5CSS14); PID 237 para paneles C320Y19-5C(XHG5CSS77) y C320Y19-5C(XSG5CSS11); PID 277 para panel C320Y19-5C(XBG5CSS77) con firmware HLS89D-V4.24044; PID 279 para panel C320Y19-5C(XBG5CSS77) con firmware HLS89D-V4.24047.

Nota: Un PID incorrecto puede dejar la imagen invertida, fuera de norma o directamente incompatible con el panel montado.

Aporte: Adaptación de panel mediante Project ID — RCA XF32SM

Se reportó un caso práctico de adaptación de panel usando distintos PID sobre esta misma mainboard.

El usuario partía de una configuración con PID 277.
Después de cambiar el panel, la imagen quedó invertida con comportamiento tipo JEIDA / VESA.
Probó primero el PID 149, con mejora parcial, pero todavía con incompatibilidad JEIDA/VESA.
Finalmente aplicó el PID 237 y el panel quedó funcionando correctamente.
El panel utilizado en la prueba fue de un Hisense HLE3215D con T-CON RSAG7.820.6063.

Nota: Este aporte confirma que, con el PID correcto, la placa puede adaptarse a paneles equivalentes fuera de la configuración original.

Informe técnico: entra en modo refresco / patrón de colores — RCA XF32SM

Se publicó un caso donde el televisor entra directamente en modo refresco con patrón de colores al encender.

El usuario revisó y limpió los flex del equipo.
También informó que los voltajes medidos eran normales.
Probó distintos códigos y combinaciones de teclas desde el control remoto sin resolver la falla.
Consultó si era posible reinstalar el sistema desde pendrive en forma forzada al encender el televisor.
Aclaró además que el aparato tiene un solo botón físico, aunque sí responde a encendido y apagado desde el control remoto.

Nota: El caso queda como referencia diagnóstica porque combina patrón de colores, control funcional y duda sobre recuperación forzada por USB.
