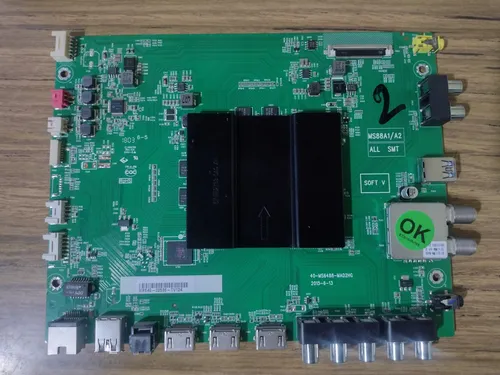

RECCO RELED-49UHD

El Project ID define la marca y el panel con el que funcionará el firmware. En la ficha técnica del modelo figura 139.

Entrar en Menu → Imagen y ubicarse sobre Contraste.

Presionar la secuencia 1 9 5 0 desde el control remoto.

Ingresar a Service Menu → Project ID.

Elegir el número de Project ID que corresponda al panel instalado.

Confirmar con OK y apagar el equipo para aplicar el cambio.

Si por error el televisor queda sin imagen, ingresar 062598 + MENU + xxx, donde xxx es la ID correcta que corresponda al equipo.

Nota: Un seteo equivocado puede dejar el panel fuera de escala, invertido o directamente sin imagen. Conviene anotar el valor original antes de modificarlo.

Si aparece el aviso intermitente en el vértice inferior izquierdo, el modo service está activo.

Encender el televisor.

Verificar si el cartel se ve en la parte inferior izquierda de la pantalla.

Si el cartel no aparece, el modo service ya está desactivado.

Presionar la tecla RETURN.

En ese momento se abrirá el menú de Service.

Presionar la flecha Derecha.

Ubicar el cursor en Factory Menu.

Ingresar con OK.

Buscar la opción Factory Hotkey.

Cambiar Factory Hotkey a DES con la flecha derecha y salir con EXIT.

Nota: Este ajuste elimina el indicador de servicio en pantalla y devuelve la TV al funcionamiento normal.

El modo Warm Up se utiliza para revisar visualmente píxeles y hacer una prueba de vida del panel mediante colores plenos.

Encender la TV.

Presionar MENU en el control remoto.

Entrar en Imagen y confirmar con OK.

Posicionarse sobre Contraste e ingresar 1 9 5 0.

Se abrirá el menú de Service.

Para conservar el menú, activar Factory Hotkey desde ese mismo panel.

Ingresar a Factory Menu.

Presionar OK.

Dejar Factory Hotkey en ACT.

Bajar hasta WARM UP y cambiar esa opción también a ACT.

La pantalla empezará a mostrar colores de manera intermitente.

Desactivación: si el panel queda con colores cambiantes y aparece el cartel en el vértice inferior izquierdo, presionar POWER ON/MENU desde el teclado del TV y luego seguir el instructivo para desactivar Factory Hotkey.

Nota: Warm Up es útil para pruebas de panel, pero no debe dejarse activo para el uso normal del televisor.

Cambiar valores del menú de servicio sin entender su funcionamiento puede causar daños permanentes. Solo debe acceder personal calificado.

Para Menu Fábrica: entrar en Imagen, posicionarse en Contraste y presionar 9 7 3 5.

Para Menu Diseño: usar la misma ruta y marcar 1 9 5 0.

Para Menu Servicio: repetir el acceso sobre Contraste y digitar 9 7 0 5.

Nota: Registrar siempre los valores originales antes de modificar parámetros internos de fábrica o servicio.

Medición original reportada para equipo de 49": VLED 133.7V · ILED 170mA.

Retirar la resistencia R213 de 18K en el pin 8 (ISET) del integrado U201.

Como alternativa, también puede quitarse R222 de 10K, dejando solo la de 18K.

Medición con modificación reportada: VLED 125V · ILED 110mA.

Nota: Estas reformas son tentativas y deben evaluarse caso por caso. Reducir corriente baja el brillo y el nivel final debe quedar dentro de un valor aceptable.

COLD GROUND: D109: 83V · D201: 134V · JP2: 12.0V · LED+: 134V (55") · LED-: 24.3V (55")

HOT GROUND: C105: 391V · D106: 392V · JP9: 19.0V

Nota: También se reportó un caso con tensiones notablemente bajas en standby: C105 cerca de 298V, D109 alrededor de 62V y JP2 próximo a 8.7V.
