RECCO RELED-55UHD

Descargas RECCO RELED-55UHD: firmware USB, diagramas, manuales y dump eMMC (PDF/ZIP)

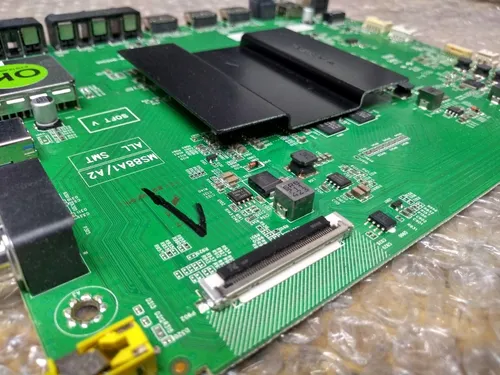

Marca: RECCO Modelo: RELED-55UHD Placa: 40-MS6488-MAD2HG Chasis: MS6488A / MS88A2
RECCO RELED-55UHD
Para descargar los archivos necesitás una suscripcion activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, manuales y memorias
  • Firmware — Actualización por USB RECCO RELED-55UHD
  • Firmware — Instalación forzada por USB RECCO RELED-55UHD
  • Firmware — Actualización por USB MS6488A (40-MS6488-MAB2HG / 40-MS6488-MAD2HG)
  • Firmware — Instalación forzada por USB MS6488A (40-MS6488-MAB2HG / 40-MS6488-MAD2HG)
  • Diagrama — MainBoard 40-MS6488-MAC2HG
  • Diagrama — PowerBoard IPE18T24X / 40-PBE49D-PWD2LG
  • Diagrama — PowerBoard IPE18T24X / 40-PBE49D-PWD2LG (aporte adicional)
  • Manual de Usuario — RECCO RELED-55UHD
  • Manual Service — RECCO RELED-55UHD
  • Manual Service — 43UHD MS88A2
  • Manual Service — 55UHD MS88A2
  • Manual Service — 60UHD MS88A2
  • Datos de Memoria / PinOut / DUMP — RECCO RELED-55UHD (eMMC)
  • Datos de Memoria / PinOut / DUMP — MS6488A (40-MS6488-MAB2HG / 40-MS6488-MAD2HG) (eMMC)
Información técnica
Información técnica RECCO RELED-55UHD
Datos técnicos y documentación oficial
Info detallada

Info detallada

Ficha
Empresa / Marca
RECCO
RELED-55UHD
Modelo
RELED-55UHD
Chasis
MS6488A / MS88A2
Matriz
TCL
Control remoto
RC311S
Modelo compatible
DAEWOO DWLED-55UHD2 · HYUNDAI HYLED-55UHD2 · RECCO RELED-55UHD
Placas y conectividad
MainBoard
40-MS6488-MAD2HG
PowerBoard
IPE18T24X · 40-PBE49D-PWD2LG
Panel Display
TCL LVU550LGDX E0020 · LGD LC550EGY-SKM3 CELL · T-CON 6870C-0738A
Wifi
W2CM2510
Project ID
138

Documentación técnica

Manual de Usuario — RECCO RELED-55UHD
Manual_Usuario_RELED-55UHD
9.13 MiB Descargado 7 veces Descarga VIP
Manual Service — RECCO RELED-55UHD
Manual_Service_RELED-55UHD
Descargas: No especificadas Descarga VIP
Diagrama — MainBoard 40-MS6488-MAC2HG
40-MS6488-MAC2HG
1.7 MiB Descargado 1299 veces Descarga VIP
Manual Service — 43UHD MS88A2
Manual_Service_43UHD_MS88A2
3.13 MiB Descargado 665 veces Descarga VIP
Manual Service — 55UHD MS88A2
Manual_Service_55UHD_MS88A2
2.13 MiB Descargado 1219 veces Descarga VIP
Manual Service — 60UHD MS88A2
Manual_Service_60UHD_MS88A2
1.74 MiB Descargado 332 veces Descarga VIP
Diagrama — PowerBoard IPE18T24X / 40-PBE49D-PWD2LG
IPE18T24X
888.36 KiB Descargado 1605 veces Descarga VIP
Diagrama — PowerBoard IPE18T24X / 40-PBE49D-PWD2LG (aporte adicional)
IPE18T24X_aporte
888.36 KiB Descargado 237 veces Descarga VIP
Nota: modificar configuraciones internas de panel, service o Project ID sin respaldo previo puede dejar la TV sin imagen o con colores incorrectos.

Firmware por USB — MS6488A / RECCO RELED-55UHD (Actualización + Forzado)

Firmware por USB

RECCO RELED-55UHD — Actualización de Firmware por USB

Instalación desde el menú de software del televisor
Instrucciones

Instrucciones de actualización por pendrive

  • Descargar el firmware de esta plataforma y extraer el contenido antes de preparar el USB.
  • Copiar al pendrive el archivo con extensión .bin.
  • Conectar el pendrive al puerto USB del televisor.
  • Desde el control remoto, entrar en Sistema > Act. de Software > Por USB.
  • Confirmar la carga y esperar a que el proceso termine por completo.
  • Una vez finalizada la actualización, el equipo se reiniciará automáticamente.
  • Desenchufar la TV, dejarla sin energía durante 5 minutos y volver a conectarla.
  • Ir a Menu > Sistema > Restaurar valores de Fabrica.
  • Ingresar la clave 0000 o 1234, aceptar y dejar que el televisor reinicie.

Si después de actualizar la marca no coincide o los colores se ven alterados, revisar el ajuste de Project ID.

  • MS88ALA_V203.zip (Descargas: No especificadas)
    descarga disponible a miembros con suscripcion activa
Firmware forzado por USB

RECCO RELED-55UHD — Instalación Forzada de Firmware por USB

Método de recuperación con arranque forzado
Instrucciones

Guía de instalación forzada con pendrive

  • Bajar el firmware y descomprimirlo antes de copiarlo al dispositivo USB.
  • Guardar en el pendrive el archivo con extensión .bin.
  • Conectar el USB al televisor antes de iniciar la secuencia de arranque.
  • Desenchufar el equipo de la red eléctrica y esperar 30 segundos.
  • Mantener pulsado el botón de encendido del televisor mientras se vuelve a conectar a la corriente.
  • Soltar el botón apenas el LED frontal comience a parpadear.
  • Si aparece una pantalla azul, esperar a que concluya la actualización; si no hay imagen pero el LED alterna rojo y verde, dejar correr el proceso durante al menos 5 minutos.
  • No apagar la TV durante la instalación y, al terminar, realizar las configuraciones iniciales.
  • Para cerrar el proceso, cortar energía 5 minutos y ejecutar Restaurar valores de Fabrica con clave 0000 o 1234.

En este modo la reescritura puede ejecutarse aun cuando la pantalla quede apagada; por eso no se debe interrumpir la energía mientras el LED esté indicando actividad.

  • MS88ALA_V203.zip (Descargas: No especificadas)
    descarga disponible a miembros con suscripcion activa
Firmware por USB

MS6488A (40-MS6488-MAB2HG / 40-MS6488-MAD2HG) — Actualización de Firmware por USB

Carga estándar desde el menú del sistema
Instrucciones

Procedimiento de actualización por USB

  • Obtener el firmware correspondiente a esta familia de placas y descomprimir el paquete.
  • Copiar al pendrive el archivo de actualización en formato .bin.
  • Insertar el USB en el televisor antes de abrir el menú de software.
  • Ingresar en Sistema > Act. de Software > Por USB.
  • Aceptar el inicio de la actualización y esperar sin retirar el pendrive.
  • El equipo se reiniciará por sí mismo al terminar la escritura del software.
  • Dejar el televisor sin energía durante 5 minutos y luego volver a conectarlo.
  • Entrar al menú de restauración desde la sección Sistema.
  • Confirmar el restablecimiento con la clave 0000 o 1234.

Esta carga corresponde a la familia MS6488A / MS88A2. Si el logo, la marca o el panel quedan mal configurados, revisar el número de Project ID.

  • MS88ALA_V203.zip (Descargas: No especificadas)
    descarga disponible a miembros con suscripcion activa
Firmware forzado por USB

MS6488A (40-MS6488-MAB2HG / 40-MS6488-MAD2HG) — Firmware / Instalación Forzada USB

Actualización de recuperación por arranque forzado
Instrucciones

Pasos de instalación forzada por USB

  • Preparar el firmware de la plataforma y extraer el archivo que se utilizará para la carga.
  • Copiar al pendrive el archivo de actualización con terminación .bin.
  • Conectar el USB en el televisor antes de reenergizarlo.
  • Desenchufar el equipo y dejarlo al menos 30 segundos sin alimentación.
  • Mantener oprimido el botón de encendido de la TV mientras se vuelve a conectar a la red.
  • Soltar el botón cuando el LED de encendido empiece a titilar.
  • Si la pantalla pasa a azul, esperar la finalización en pantalla; si no hay imagen pero el LED alterna verde y rojo, dejar avanzar el proceso durante al menos 5 minutos.
  • No cortar la energía durante la carga y, al reiniciar, completar la configuración inicial.
  • Finalizar con un restablecimiento de fábrica luego de dejar el equipo 5 minutos desconectado.

Este método se usa cuando el televisor no permite una actualización normal desde el menú. Si el problema es de hardware, la reinstalación no lo resolverá.

  • MS88ALA_V203.zip (Descargas: No especificadas)
    descarga disponible a miembros con suscripcion activa
Dump memoria
Datos de Memoria / DUMP — RECCO RELED-55UHD
Archivo eMMC para regrabación con programador cuando el sistema no inicia o no acepta actualización normal.
DUMP eMMC MEMORIA RELED-55UHD

Archivos de memoria — RECCO RELED-55UHD

Descargas disponibles para regrabar memoria eMMC en esta variante. El acceso puede requerir suscripcion activa.

ARCHIVOS DISPONIBLES
Imagen eMMC — RECCO RELED-55UHD
Descargas: No especificadas
descarga disponible a miembros con suscripcion activa

Instrucciones de regrabación — RECCO RELED-55UHD

PROCEDIMIENTO
Configurar el programador para trabajar con VCCQ en 1.8 volt.
Ajustar la velocidad del equipo a la mitad antes de iniciar la lectura o escritura.
Usar los puntos de conexión publicados para esta familia de placas, ya que el texto no detalla el pinout paso por paso.
NOTA TÉCNICA

Datos: En RECCO RELED-55UHD, un dump es una copia del contenido de la memoria de la mainboard y sirve para reprogramar el chip cuando el televisor quedó bloqueado por corrupción de software, reinicios o falla de arranque.

PinOut eMMC
Datos de Memoria / PinOut — MS6488A (40-MS6488-MAB2HG / 40-MS6488-MAD2HG)
Archivo eMMC utilizado como imagen de memoria y referencia de conexión para esta plataforma UHD.
PINOUT eMMC MS6488A MEMORIA

Archivos de memoria — MS6488A / MS88A2

Archivo eMMC disponible para reprogramación de placas 40-MS6488-MAB2HG y 40-MS6488-MAD2HG.

ARCHIVOS DISPONIBLES
Imagen eMMC — MS6488A / MS88A2
Tamaño: 372.22 MiB
Descargado 70 veces
descarga disponible a miembros con suscripcion activa

Instrucciones de conexión eMMC (PinOut) — MS6488A

PROCEDIMIENTO
Preparar el programador y seleccionar modo de trabajo con VCCQ a 1.8 volt.
Reducir la velocidad de lectura o grabación al 50%.
Conectar el programador utilizando los puntos publicados para esta plataforma, ya que en el texto no se listan uno por uno los pines.
NOTA TÉCNICA

Datos: En MS6488A / MS88A2, el dump se usa como imagen de rescate porque permite reescribir la memoria cuando el firmware interno está dañado y el equipo ya no puede iniciar ni cargar software desde USB.

Soporte y aportes — RECCO RELED-55UHD
Project ID • Modo M • Warm Up • Menú Service • Backlight • Aportes técnicos
Project ID Modo M Warm Up Service Backlight Backlight extra Aporte

CONFIGURACIÓN DE PROJECT ID — RECCO RELED-55UHD

El Project ID define la marca y el panel con el que trabajará el firmware. En este modelo se detecta ID 138.

Entrar en Menu → Imagen y posicionarse sobre Contraste.
Ingresar la secuencia 1 9 5 0 desde el control remoto.
Dentro del menú, comprobar que design mode hotkey quede en OFF.
Ir a Server Menu → Project ID.
Seleccionar el número de Project ID correcto según el panel instalado.
Presionar OK y apagar el equipo para aplicar el cambio.
Si se elige una ID incorrecta y la TV queda sin imagen, ingresar 062598 + MENU + xxx, donde xxx es la ID correcta; por ejemplo 138.

Nota: Un seteo equivocado puede dejar el panel invertido, fuera de escala o directamente sin imagen. Siempre conviene anotar el valor original antes de modificarlo.

INSTRUCTIVO PARA SALIR DE MODO M — RECCO RELED-55UHD

Si el cartel aparece intermitente en el vértice inferior izquierdo, el modo service está activo.

Encender el televisor.
Verificar si el aviso se ve en la parte inferior izquierda de la pantalla.
Si el cartel no está presente, el modo ya se encuentra desactivado.
Presionar la tecla RETURN.
Se abrirá inmediatamente el menú de Service.
Presionar la flecha Derecha.
Mover el cursor hasta Factory Menu.
Entrar con OK.
Ubicar la opción Factory Hotkey.
Cambiar Factory Hotkey a DES con la flecha derecha y salir con EXIT.

Nota: Este ajuste quita el indicador técnico de pantalla y devuelve el equipo al uso normal.

ACTIVAR / DESACTIVAR WARM UP — RECCO RELED-55UHD

El modo Warm Up se usa para revisar visualmente píxeles y probar la vida del panel mediante colores plenos.

Encender la TV.
Presionar MENU en el control remoto.
Entrar a Imagen y confirmar con OK.
Posicionarse sobre Contraste e ingresar 1 9 5 0.
Se abrirá el menú de Service.
Para mantener el acceso, activar Factory Hotkey desde ese mismo menú.
Ingresar a Factory Menu.
Presionar OK.
Dejar Factory Hotkey en ACT.
Bajar hasta WARM UP y poner esa opción también en ACT.
La pantalla empezará a mostrar colores de forma intermitente.

Desactivación: si el panel queda con colores cambiantes y aparece el cartel en el vértice inferior izquierdo, presionar POWER ON/MENU desde el teclado del TV y luego seguir el instructivo para desactivar Factory Hotkey.

Nota: Warm Up es útil para pruebas de panel, pero no debe quedar activado para el uso normal del equipo.

MENÚ SERVICE / MODO SERVICIO / MODO FÁBRICA — RECCO RELED-55UHD

Cambiar valores internos sin comprender su función puede causar daños permanentes. Solo debe acceder personal calificado.

Para Menu Fábrica: entrar en Imagen, ubicarse en Contraste y presionar 9 7 3 5.
Para Menu Diseño: usar la misma ruta y marcar 1 9 5 0.
Para Menu Servicio: repetir el acceso sobre Contraste y digitar 9 7 0 5.

Nota: Registrar siempre los valores originales antes de modificar parámetros de fábrica o servicio.

BAJAR CORRIENTE A LEDS / BACKLIGHT — IPE18T24X (40-PBE49D-PWD2LG)

Reemplazar las resistencias R777 y R778, que están en serie, por una única resistencia de 20K ohm.
Como alternativa, cambiar solo R777 de 3.3K ohm por una de 15K ohm.

Aporte adicional detectado: con el cambio de R777 a 15K se reporta una corriente final aproximada de 242 mA.

Nota: Estas reformas son tentativas y deben validarse en cada caso. Reducir corriente baja el brillo del backlight y el nivel final debe quedar dentro de un valor aceptable.

APORTE EXTRA: BAJAR CORRIENTE A LEDS — SHG5504C-101H / DLBB419

Retirar la resistencia R213 de 18K ubicada en el pin 8 (ISET) del integrado U201.
Como variante, también se menciona quitar R222 de 10K y dejar solo la de 18K.

Nota: Este procedimiento figura dentro del contenido del modelo como referencia adicional. La modificación debe evaluarse según la fuente realmente instalada en el equipo.

APORTES TÉCNICOS — IPE18T24X / 40-PBE49D-PWD2LG

Valores y referencias detectadas en aportes del foro:

R816 = 15K (153) y R814 = 470 (471).
Las resistencias RD819 aparecen marcadas como R470 y se reportan de 0.47 ohm.
CY81 = 1221 pF y CY82 = 1242 pF.
U770 = NT50509 = MAP3204.
Se reportó reemplazo del PF6002A por OB2273 SMD, retirando CD803 y colocando una R100K.
En ese mismo aporte también se mencionan QD801 = 20NM60, zener de gate de 22V y resistencia de gate de 10 ohm hacia U802.
Otra reparación usó QD801 y QD801A = 50R380P SMD, anulando ZD801, R818 y R817A de 22 ohm, además de reemplazar el opto por PC817.

Nota: Estos datos son aportes de taller y sirven como referencia para diagnóstico y reparación, pero conviene verificar cada valor y compatibilidad antes de aplicarlos en campo.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
