¿Tu TV se quedó en el logo, reinicia o tiene falla de firmware?
Elegí una descarga individual para una TV puntual o una membresía técnica para talleres. Los datos de pago, alias y titular se muestran en la siguiente pantalla.

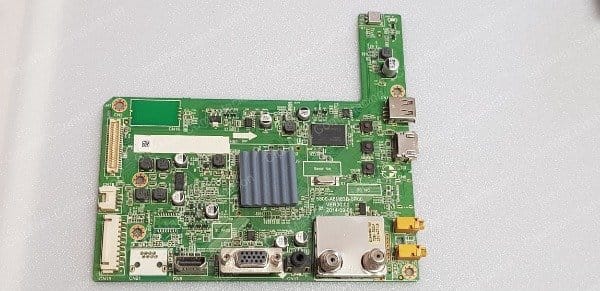

SANSEI TDS1540FT
Descargas SANSEI TDS1540FT: firmware USB, diagramas, manuales, dump NAND y aportes de audio y backlight
Actualización de Firmware / USB — SANSEI TDS1540FT- Firmware / Instalación Forzada USB — SANSEI TDS1540FT
- Actualización de Firmware / USB — 6M83B
- Firmware / Instalación Forzada USB — 6M83B
- Manual de Usuario — SANSEI TDS1540FT
- Manual Service / Diagrama — SANSEI TDS1540FT
- Diagrama — 6M83B
- Manual Service — 6M83B
- Diagrama — 168P-L3L027-W1
Datos de Memoria / PinOut / DUMP — SANSEI TDS1540FT- Datos de Memoria / PinOut / DUMP — 6M83B
Info detallada
Documentación técnica
Firmware por USB — SANSEI TDS1540FT / 6M83B (Actualización + Forzado)
SANSEI TDS1540FT — Actualización de Firmware por USB
Instrucciones de actualización con pendrive
- Descargar el archivo 6M83B_40FHD.zip.
- Descomprimir el archivo descargado. Obtendrá un archivo con nombre MstarUpgrade.bin.
- Copiar el archivo MstarUpgrade.bin en un pendrive.
- Insertar el pendrive en alguno de los puertos USB del TV.
- Acceder con el control remoto a Configuración → Actualización de software (USB), confirmar y esperar algunos minutos hasta que finalice la instalación.
- Luego ingresar al menú service: TV encendido en Modo CATV, pulsar SOURCE, ingresar 3 1 9 5 y seleccionar SYSTEM SETTING → Restore Factory Default → OK.
Finalizado el procedimiento, el TV LED se reiniciará. El reset posterior ayuda a cargar parámetros limpios del sistema.
-
6M83B_40FHD.zip (51.05 MiB) (Descargado 766 veces)
descarga disponible a miembros con suscripcion activa
SANSEI TDS1540FT — Instalación Forzada de Firmware por USB
Guía de instalación forzada
- Descargar el archivo 6M83B_40FHD.zip.
- Descomprimir el archivo. Obtendrá un archivo con nombre MstarUpgrade.bin.
- Copiar MstarUpgrade.bin en un pendrive e insertarlo en alguno de los puertos USB del TV.
- Mantener presionado el botón VOLUMEN + y encender con el control. Aguardar unos 10 segundos hasta que el equipo encienda.
- Dejar de presionar VOLUMEN + y esperar algunos minutos hasta que finalice la instalación. El TV LED se reiniciará.
- Ingresar al menú service: TV encendido en Modo CATV, pulsar SOURCE, luego 3 1 9 5 y seleccionar SYSTEM SETTING → Restore Factory Default → OK.
La instalación forzada se usa cuando el equipo no permite cargar el firmware desde el menú normal o presenta bloqueo de software.
-
6M83B_40FHD.zip (51.05 MiB) (Descargado 766 veces)
descarga disponible a miembros con suscripcion activa
6M83B — Firmware por USB para distintas variantes
Procedimiento de actualización USB
- Descargar el paquete correspondiente a la variante exacta de panel y chasis.
- Descomprimir el archivo. Obtendrá un archivo con nombre MstarUpgrade.bin.
- Copiar MstarUpgrade.bin en un pendrive e insertarlo en alguno de los puertos USB del TV.
- Acceder a Configuración → Actualización de software (USB), confirmar y esperar hasta que finalice la instalación.
- Luego ingresar al menú service con TV encendido en Modo CATV, pulsar SOURCE y secuencia 3 1 9 5.
- Seleccionar SYSTEM SETTING → Restore Factory Default → OK para completar el reinicio limpio.
No usar firmware del modelo PIONEER equivalente porque utiliza otra configuración de logo y control remoto.
- 6M83B_24HD.zip (51.08 MiB) (Descargado 849 veces)descarga disponible a miembros con suscripcion activa
- 6M83B_32HD_Display_CSOT_ST3151A05-8.zip (51.08 MiB) (Descargado 1637 veces)descarga disponible a miembros con suscripcion activa
- 6M83B_32HD_Display_LGD_LCD320DXJ-SFE1.zip (50.71 MiB) (Descargado 4105 veces)descarga disponible a miembros con suscripcion activa
- 6M83B_32HD_Panel SEL320HY(LD0-B00).zip (50.71 MiB) (Descargado 4 veces)descarga disponible a miembros con suscripcion activa
- 6M83B_32HD_Panel SEL320HY(CD0-B01).zip (51.02 MiB) (Descargado 4 veces)descarga disponible a miembros con suscripcion activa
- 6M83B_40FHD.zip (51.05 MiB) (Descargado 766 veces)descarga disponible a miembros con suscripcion activa
- 6M83B_32HD_SMART.zip (109.71 MiB) (Descargado 464 veces)descarga disponible a miembros con suscripcion activa
Archivos de memoria — SANSEI TDS1540FT
Archivos NAND detectados para esta publicación del modelo SANSEI TDS1540FT.
Datos de Memoria NAND — SANSEI TDS1540FT / Panel 7618_T4000Q_Y180
descarga disponible a miembros con suscripcion activa
Datos de Memoria NAND — SANSEI TDS1540FT / Panel 7618_T4000Q_Y230
descarga disponible a miembros con suscripcion activa
Instrucciones de regrabación — SANSEI TDS1540FT
Nota:
En SANSEI TDS1540FT, un dump NAND sirve para recuperar equipos con software dañado, arranque inestable, reinicios o bloqueo de sistema cuando la actualización normal por USB no resuelve la falla.
Menú Service / Modo Servicio / Modo Fábrica — SANSEI TDS1540FT
Nota: Cambiar configuraciones internas sin entender su función puede causar daños permanentes en el televisor.
Reset / Restaurar a Valores de Fábrica — SANSEI TDS1540FT
Nota: Este reset se recomienda especialmente después de actualizar firmware o cuando el equipo presenta fallas de configuración interna.
Bajar Corriente a LEDs / Backlight — 168P-L3L027-W1
En esta fuente, para reducir la corriente del backlight no alcanza con quitar una sola resistencia de sensado porque el integrado de control entra en protección.
El aporte técnico reportado indica trabajar sobre las ramas del controlador OZ568GN, retirando las resistencias de 10 ohm correspondientes a cada rama de LEDs.
Las resistencias indicadas para retirar son: R80, R82, R84, R86, R88 y R90.
Nota: Este ajuste apunta a reducir el estrés sobre las tiras LED y evitar que el controlador se proteja por modificación incorrecta del circuito.
Aporte técnico — 6M83B / Falla sin audio
En esta mainboard se reportó una falla de audio donde, aun reemplazando el amplificador TPA3113D2, el televisor continuaba sin sonido.
Como primera revisión se recomendó controlar el circuito de MUTE, ya que actúa sobre el pin 1 del TPA3113D2.
En uno de los casos resueltos, la falla estuvo asociada a R232 de 10 ohm y C154 de 1uF, además del área próxima al amplificador de audio.
Nota: En estas fallas conviene revisar además falsos contactos o componentes marginales en la zona del audio antes de condenar definitivamente el integrado amplificador.
