SANSEI TDS1632HI

Descargas SANSEI TDS1632HI: firmware USB, dump EMMC y EEPROM, manuales, diagramas y soporte técnico

Marca: SANSEI Modelo: TDS1632HI Main: RSAG7.820.6487 Fuente: RSAG7.820.5268
SANSEI TDS1632HI
descarga disponible a miembros con suscripcion activa
descarga disponible a miembros con suscripcion activa
Firmware, dumps, diagramas y documentación técnica
  • Actualización de Firmware por USB — MTK5655_32K370_J0724
  • Firmware / Instalación Forzada USB — MTK5655_32K370_J0724
  • Datos de Memoria / DUMP — MTK5655_32K370_EEPROM y MTK5655_32K370_EMMC
  • Manual de Usuario — SANSEI TDS1632HI
  • Manual Service / Diagrama — SANSEI TDS1632HI
  • Diagrama — RSAG7.820.6487
  • Lista de Componentes — RSAG7.820.6487
  • Manual Service — RSAG7.820.6487
  • Diagrama — RSAG7.820.5268
  • Lista de Componentes — RSAG7.820.5268
  • Menú Service / Modo Servicio / Modo Fábrica
  • Reset / Restaurar a Valores de Fábrica
  • Modificar Marca o Logo
Información técnica
Información técnica SANSEI TDS1632HI
Datos técnicos y documentación detectada
Info detallada

Info detallada

Ficha
Empresa / Marca
SANSEI
TDS1632HI
Modelo
TDS1632HI
Chasis
MTK5655
Matriz
HISENSE
Control remoto
EN2H27 / EN2H27N
Wifi
WU182-LO
Modelos equivalentes
NOBLEX 32LD879HI · JVC LT32DA765 · PIONEER PLE32HMS4 · PHILCO PLD3216HI · SANYO LCE32IH16 · ILO LDH32ILO6 · TONOMAC TO-3216-HDS
Placas y panel

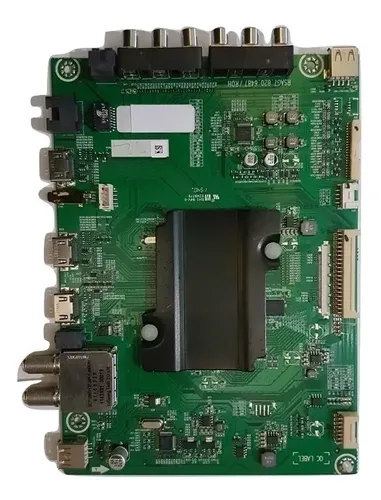

MainBoard
RSAG7.820.6487
PowerBoard
RSAG7.820.5268
MainChip
MEDIATEK MT5655
Panel Display
HISENSE HE315GH-E72
Celda
BOE HV320WXC-200
Resolución / Interfaz
1366×768 HD · 60Hz · LVDS (1 ch, 8-bit) · LVDS-30P1C8B-015D
Fuente
Input 100Vac-240Vac 50Hz/60Hz · Output 12V/2A · 150V/160mA LED

Documentación técnica

Manual de Usuario — SANSEI TDS1632HI
Descargar manual de usuario del equipo SANSEI TDS1632HI
Nombre de archivo no visible Descarga VIP
Manual Service / Diagrama — SANSEI TDS1632HI
Descargar manual de servicio del equipo SANSEI TDS1632HI
Nombre de archivo no visible Descarga VIP
Diagrama — RSAG7.820.6487
RSAG7.820.6487.pdf
397.79 KiB Descargado 2177 veces Descarga VIP
Lista de Componentes — RSAG7.820.6487
Part.Description.6487.pdf
194.33 KiB Descargado 217 veces Descarga VIP
Manual Service — RSAG7.820.6487
Manual_Service_6487.pdf
2.2 MiB Descargado 3263 veces Descarga VIP
Diagrama — RSAG7.820.5268
RSAG7.820.5268.pdf
93.72 KiB Descargado 4508 veces Descarga VIP
Lista de Componentes — RSAG7.820.5268
Part.Description_5268.pdf
158.15 KiB Descargado 276 veces Descarga VIP
Nota: en este modelo se ven firmware USB, instalación forzada, dumps EMMC y EEPROM, y además aportes técnicos sobre Netflix, Cablevisión, backlight y arranque suave de la fuente.

Firmware por USB — SANSEI TDS1632HI

Actualización de firmware por USB

SANSEI TDS1632HI — Actualización de Firmware por USB

Instalación normal para errores de software, mantenimiento y recuperación del sistema
Instrucciones

Instructivo de actualización con pendrive

  • Descargar el archivo MTK5655_32K370_J0724.zip.
  • Descomprimir el archivo descargado. Obtendrá un archivo con extensión .pkg.
  • Copiar el archivo en un pendrive y asegurarse de que no exista otro archivo dentro del mismo.
  • Insertar el pendrive en un puerto USB del TV.
  • Ingresar a MENU → TODO → SISTEMA → ACTUALIZAR desde USB.
  • Cuando aparezca el cartel, presionar Reiniciar y esperar hasta que finalice la actualización.
  • Luego realizar una restauración a los valores de fábrica desde MENU → TODO → SISTEMA → Restaurar a los valores de fábrica.

La publicación también relaciona este firmware con corrección de fallas de software y con la recuperación final del sistema después del reset.

  • MTK5655_32K370_J0724.zip
    descarga disponible a miembros con suscripcion activa
Firmware forzado por USB

SANSEI TDS1632HI — Firmware / Instalación Forzada USB

Recuperación para fallas de arranque, logo o cuando el TV no ingresa al sistema
Instrucciones

Instructivo de instalación forzada

  • Descargar el archivo MTK5655_32K370_J0724.zip.
  • Descomprimir el archivo descargado. Obtendrá un archivo con nombre upgrade_loader.pkg.
  • Copiar upgrade_loader.pkg en el pendrive y asegurarse de que no exista otro archivo dentro del mismo.
  • Apagar el TV desde el control remoto e insertar el pendrive en un puerto USB del televisor.
  • Presionar el botón de encendido del control remoto hasta que aparezca el mensaje de actualización en la pantalla.
  • Aparecerá el mensaje Software updating. Esperar unos minutos hasta que finalice el proceso y el TV retorne a la interfaz principal.
  • Retirar el pendrive del puerto USB del TV.
  • Luego realizar la restauración a valores de fábrica desde MENU → TODO → SISTEMA → Restaurar a los valores de fábrica.

Este método queda mejor enfocado para equipos que no terminan de iniciar, quedan en logo o no permiten entrar al sistema para actualizar desde el menú.

  • MTK5655_32K370_J0724.zip
    descarga disponible a miembros con suscripcion activa
Datos de Memoria / DUMP
Datos de Memoria / PinOut / DUMP — SANSEI TDS1632HI
Archivos EMMC y EEPROM con conexión publicada para RT809H

Datos de Memoria / DUMP — EMMC y EEPROM

PROCEDIMIENTO
Descargar los archivos MTK5655_32K370_EEPROM.zip y MTK5655_32K370_EMMC.zip.
Identificar las memorias de la placa: IC N87 EMMC H26M31001HPR e IC N50 EEPROM 24C128.
Utilizar como programador el equipo publicado: RT809H.
Trabajar sobre las líneas CLK, CDM, D0 y Vcc.
Retirar los componentes indicados: R80, R81, R82 y L40.
Conectar el VCC del programador al punto correspondiente.
Alimentar externamente con 12V en el cátodo de DV817.
NOTA TÉCNICA

Importante: En este modelo sí aparecen publicados los dos recursos de memoria, uno para EEPROM y otro para EMMC, junto con el procedimiento general de conexión para RT809H.

Datos de Memoria / EEPROM
MTK5655_32K370_EEPROM.zip
1.44 KiB Descargado 138 veces descarga disponible a miembros con suscripcion activa
Datos de Memoria / EMMC
MTK5655_32K370_EMMC.zip
346.9 MiB Descargado 154 veces descarga disponible a miembros con suscripcion activa
Programador publicado
RT809H
Lectura / escritura
Soporte y aportes — SANSEI TDS1632HI
Service • Reset • Logo • Netflix • Fuente
Service Reset Logo Netflix Fuente

Menú Service / Modo Servicio / Modo Fábrica — SANSEI TDS1632HI

Cambiar la configuración del menú de servicio sin entender el funcionamiento puede causar daños permanentes en el televisor.

Encender el TV.
Ingresar al MENU con el botón de engranaje del control remoto.
Seleccionar TODO.
Ingresar a SONIDO → Configuración avanzada de Audio.
Ubicarse sobre Balance sin pulsar OK.
Ingresar la secuencia 1 9 6 9.
Aparece una M en la esquina superior izquierda.
Pulsar nuevamente MENU y aparece en pantalla el MENU de SERVICE.
Para salir, pulsar power off.

Nota: Este acceso también se utiliza para reset por service y para cambiar el logo del equipo.

Reset / Restaurar a Valores de Fábrica — SANSEI TDS1632HI

Realizar un reset permite restablecer el televisor a su estado de fábrica y eliminar configuraciones o errores persistentes.

Por menú de usuario: MENU → TODO → SISTEMA → Restaurar a los valores de fábrica → ACEPTAR.
El televisor se reinicia y luego hay que realizar la configuración inicial.
Por menú de service: ingresar al service menu y seleccionar Factory → Clean Chip.
Cuando el TV reinicia, apagar desde el control remoto para salir de modo servicio, volver a encender y hacer la configuración inicial.

Nota: También se recomienda restaurar a fábrica después de actualizar firmware o cambiar el logo.

Netflix error tvq-pm-100 (5.6.1) y control Cablevisión

El material compartido incluye dos soportes útiles para este modelo: error de Netflix por fecha incorrecta y programación del control Cablevisión URC2025.

Para el error Netflix tvq-pm-100 (5.6.1), reconfigurar la fecha y hora en modo manual y deshabilitar la sincronización automática.
Luego restaurar a fábrica, desconectar de la corriente cuando la pantalla quede completamente negra, volver a iniciar y establecer fecha y hora en forma manual.
Para configurar control Cablevisión URC2025, presionar modo TV, mantener SETUP, ingresar el código 2731 y verificar encendido, volumen, MUTE y MENU.

Nota: La publicación atribuye el error de Netflix a una fecha futura guardada automáticamente por el Smart TV.

Backlight AP3843 y falla de arranque suave — RSAG7.820.5268

La fuente RSAG7.820.5268 tiene dos aportes técnicos fuertes: reducción de corriente del backlight y diagnóstico del circuito de arranque suave.

Para bajar corriente del backlight, identificar la resistencia de sensado R934 – 16Ω.
La modificación publicada consiste en reemplazar R934 de 16Ω por 20Ω.
Esto reduce la corriente de LEDs, disminuye la temperatura del backlight y ayuda a extender la vida útil del sistema.
Para fallas de arranque suave, revisar especialmente R820 de 10kΩ y el capacitor C863.
Si R820 se abre o se desvaloriza, la regulación se vuelve inestable. Si C863 entra en corto, la fuente puede bloquearse y la salida de 12V caer a aproximadamente 3.4V.

Nota: La reducción de corriente es orientativa y debe ajustarse evaluando brillo, consumo y confiabilidad del equipo reparado.
