SANSEI TDS2132HI

Descargas SANSEI TDS2132HI: firmware USB, diagramas, manual service y datos de memoria eMMC

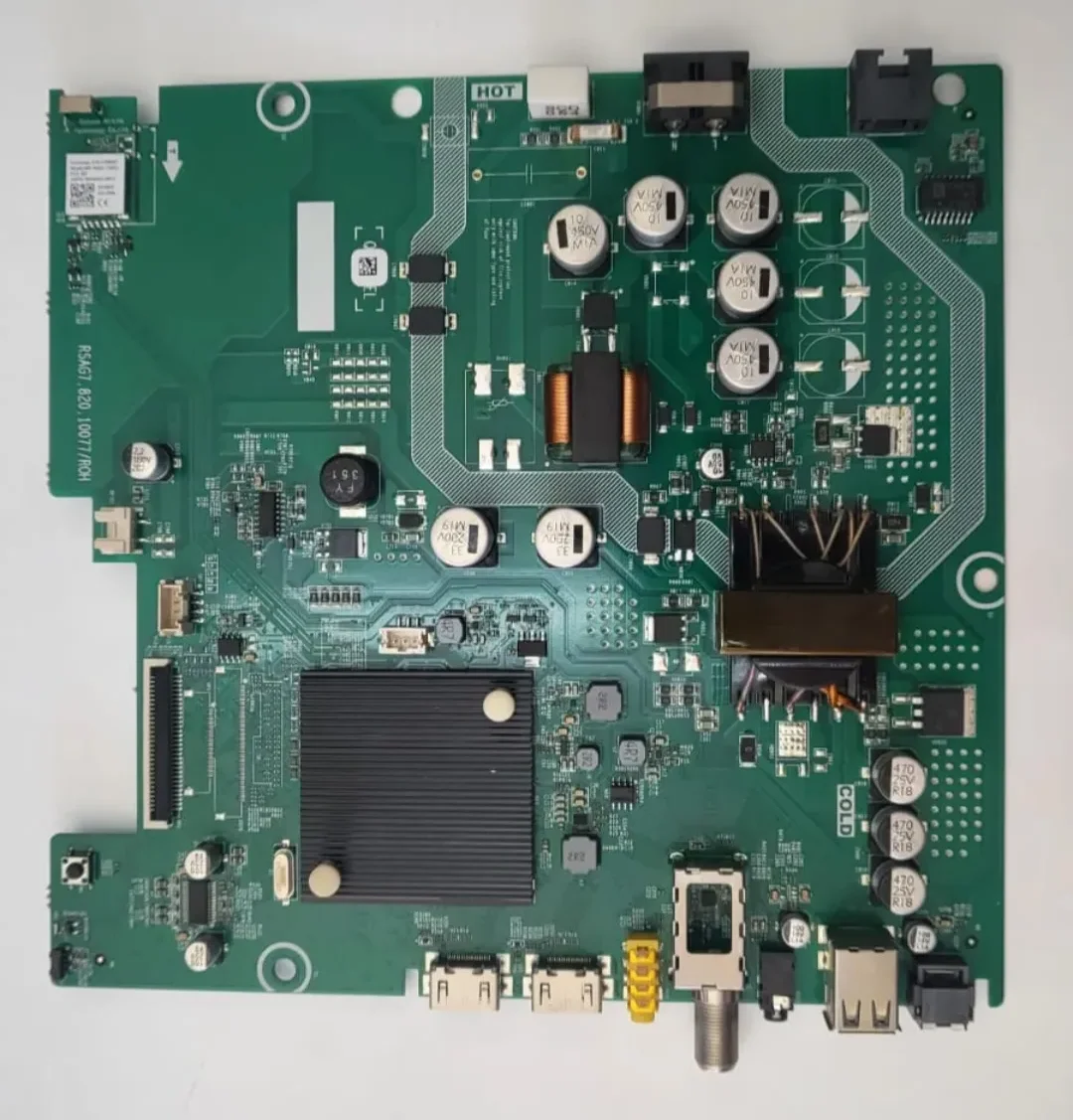

Marca: SANSEI Modelo: TDS2132HI Placa: RSAG7.820.10077 Chasis: MT9602
SANSEI TDS2132HI
Descarga disponible a miembros con suscripción activa.
DESCARGAS DISPONIBLES
Firmware, diagramas, manuales y memorias
  • Actualización de Firmware por USB — SANSEI TDS2132HI / RSAG7.820.10077 — Versión K1117
  • Actualización de Firmware por USB — SANSEI TDS2132HI / RSAG7.820.10077 — Versión L0311
  • Firmware / Instalación Forzada USB — SANSEI TDS2132HI / RSAG7.820.10077 — Versión K1117
  • Firmware / Instalación Forzada USB — SANSEI TDS2132HI / RSAG7.820.10077 — Versión L0311
  • Actualización de Firmware por USB — RSAG7.820.10077 / MT9602 — Versión K1117
  • Actualización de Firmware por USB — RSAG7.820.10077 / MT9602 — Versión L0311
  • Firmware / Instalación Forzada USB — RSAG7.820.10077 / MT9602 — Versión K1117
  • Firmware / Instalación Forzada USB — RSAG7.820.10077 / MT9602 — Versión L0311
  • Diagrama — MainBoard RSAG7.820.10077
  • Lista de Componentes — RSAG7.820.10077
  • Manual Service — SANSEI TDS2132HI
  • Manual Service — MT9602 / RSAG7.820.10077
  • Datos de Memoria / DUMP — SANSEI TDS2132HI / RSAG7.820.10077 (32" HD) — Parte 1
  • Datos de Memoria / DUMP — SANSEI TDS2132HI / RSAG7.820.10077 (32" HD) — Parte 2
  • Datos de Memoria / DUMP — SANSEI TDS2132HI / RSAG7.820.10077 (32" HD) — Parte 3
  • Datos de Memoria / DUMP — SANSEI TDS2132HI / RSAG7.820.10077 (32" HD) — Parte 4
  • Datos de Memoria / DUMP — RSAG7.820.10077 (32" HD) — Parte 1
  • Datos de Memoria / DUMP — RSAG7.820.10077 (32" HD) — Parte 2
  • Datos de Memoria / DUMP — RSAG7.820.10077 (32" HD) — Parte 3
  • Datos de Memoria / DUMP — RSAG7.820.10077 (32" HD) — Parte 4
  • Datos de Memoria / DUMP — RSAG7.820.10077 (43" FHD) — Parte 1
  • Datos de Memoria / DUMP — RSAG7.820.10077 (43" FHD) — Parte 2
  • Datos de Memoria / DUMP — RSAG7.820.10077 (43" FHD) — Parte 3
  • Datos de Memoria / DUMP — RSAG7.820.10077 (43" FHD) — Parte 4
Información técnica
Información técnica SANSEI TDS2132HI
Datos técnicos y documentación oficial
Info detallada

Info detallada

Ficha
Empresa / Marca
SANSEI
TDS2132HI
Modelo
TDS2132HI
Chasis
MT9602 / MTK9602
Matriz
HISENSE
Control remoto
EN3A52
Modelo compatible
NOBLEX DK32X5000 · PHILCO PLD32HS22 · SANYO LCE32SH1000 · TEDGE TE32HS21 · JVC LT32DA3125 · ASHIMA AS32HS21 · HISENSE 32A421GSV · SANSEI TDS2132HI
Placas y conectividad
MainBoard + PowerBoard
RSAG7.820.10077
Wifi
WF-M601-UWS2
Panel Display
HISENSE JHD315X1H61-TX · HISENSE JHD315X1H82-TX
T-CON / MainChip
TP320AT02-3 Ver.1.3 · MEDIATEK MT9602
Tipo de memoria
eMMC

Documentación técnica

Manual Service — SANSEI TDS2132HI
Sin Info: por el momento
Descargas: No especificadas Descarga disponible
Diagrama — RSAG7.820.10077
RSAG7.820.10077
366.11 KiB Descargado 1294 veces Descarga disponible
Lista de Componentes — RSAG7.820.10077
Part.Description.10077
312.23 KiB Descargado 340 veces Descarga disponible
Manual Service — MT9602 / RSAG7.820.10077
Manual_Service_MT9602_10077
2.61 MiB Descargado 1012 veces Descarga disponible
Nota: modificar parámetros internos sin respaldo previo puede alterar el funcionamiento del equipo.

Firmware por USB — MT9602 / SANSEI TDS2132HI / RSAG7.820.10077 (Actualización + Forzado)

Actualización de firmware por USB

SANSEI TDS2132HI — Actualización de Firmware por USB

Actualización normal desde menú de usuario
Instrucciones

Instrucciones de actualización con pendrive

  • Extraer el paquete descargado para obtener el archivo de actualización con extensión .bin.
  • Copiar el archivo .bin al pendrive y dejar el USB sin otros archivos adicionales.
  • Conectar el pendrive en uno de los puertos USB del televisor.
  • Ingresar a MENU → AJUSTAR → SERVICIO DE ASISTENCIA → ACTUALIZACION DE SISTEMA y elegir ACTUALIZAR desde USB.
  • Confirmar con Reiniciar, esperar la carga completa y luego restaurar el TV a valores de fábrica para finalizar.

Usar pendrive en FAT32 y dejar el USB solo con el archivo del firmware. Al terminar, conviene hacer reset fábrica para limpiar configuraciones previas.

  • MTK9602_10077_K1117.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • MTK9602_10077_L0311.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

SANSEI TDS2132HI — Instalación Forzada de Firmware por USB

Método de arranque forzado con pendrive
Instrucciones

Guía de instalación forzada con USB

  • Descomprimir el archivo descargado hasta obtener el binario de instalación .bin.
  • Pasar ese archivo al pendrive y verificar que el USB no tenga otros contenidos.
  • Colocar el pendrive en el TV, desconectar el equipo de la energía y esperar aproximadamente 5 segundos.
  • Mantener presionada la tecla VOL+ del control remoto y volver a enchufar el televisor para que aparezca la interfaz de instalación.
  • Soltar VOL+, esperar a que termine la carga y completar con una restauración a valores de fábrica.

No cortar la energía durante el forzado por USB. Si la carga se interrumpe, el sistema puede quedar corrupto y requerir reprogramación de memoria.

  • MTK9602_10077_K1117.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • MTK9602_10077_L0311.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Actualización de firmware por USB

RSAG7.820.10077 / MT9602 — Actualización de Firmware por USB

Proceso de actualización desde menú para esta plataforma
Instrucciones

Pasos de actualización USB para RSAG7.820.10077

  • Abrir el archivo comprimido descargado y extraer el fichero de actualización en formato .bin.
  • Guardar el .bin en un pendrive limpio, sin carpetas ni archivos extra.
  • Insertar el USB en el televisor y entrar a MENU → AJUSTAR.
  • Ir a SERVICIO DE ASISTENCIA → ACTUALIZACION DE SISTEMA → ACTUALIZAR desde USB y confirmar el reinicio para iniciar la carga.
  • Esperar la finalización del proceso y luego restablecer el equipo a valores de fábrica antes de la configuración inicial.

Verificar que el firmware corresponda a la placa RSAG7.820.10077 y a la variante correcta antes de instalar. Un archivo incorrecto puede dejar fallas de arranque o logo.

  • MTK9602_10077_K1117.zip (512.96 MiB) (Descargado 1120 veces)
    Descarga disponible a miembros con suscripción activa
  • MTK9602_10077_L0311.zip (529 MiB) (Descargado 890 veces)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

RSAG7.820.10077 / MT9602 — Instalación Forzada de Firmware por USB

Carga de emergencia con tecla VOL+
Instrucciones

Procedimiento forzado para reinstalar firmware

  • Desempaquetar el archivo descargado y preparar el contenido de instalación .bin.
  • Copiar únicamente el archivo del firmware al pendrive para evitar conflictos durante el arranque.
  • Conectar el USB al televisor, retirar la alimentación y dejar el equipo desenchufado unos segundos.
  • Mantener oprimida la tecla VOL+, enchufar el TV y esperar a que se muestre la pantalla de instalación forzada.
  • Cuando termine la actualización, realizar un reset de fábrica desde el menú para completar la recuperación.

Si por menú no inicia, probar el método forzado con el TV desenchufado unos segundos. Después de actualizar, hacer reset fábrica ayuda a estabilizar el sistema.

  • MTK9602_10077_K1117.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • MTK9602_10077_L0311.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Dump memoria
Datos de Memoria / DUMP — SANSEI TDS2132HI
Archivo de memoria eMMC y procedimiento de conexión PinOut para regrabación cuando el sistema no inicia por medios normales.
DUMP eMMC PINOUT TDS2132HI

Archivos de memoria — SANSEI TDS2132HI

Descarga disponible a miembros con suscripción activa para regrabar memoria eMMC de la plataforma RSAG7.820.10077.

ARCHIVOS DISPONIBLES
MTK9602_32A5611_EMMC_L1717.part01.rar
Descargas: No especificadas
Descarga disponible a miembros con suscripción activa
MTK9602_32A5611_EMMC_L1717.part02.rar
Descargas: No especificadas
Descarga disponible a miembros con suscripción activa
MTK9602_32A5611_EMMC_L1717.part03.rar
Descargas: No especificadas
Descarga disponible a miembros con suscripción activa
MTK9602_32A5611_EMMC_L1717.part04.rar
Descargas: No especificadas
Descarga disponible a miembros con suscripción activa

Instrucciones de conexión eMMC (PinOut) — SANSEI TDS2132HI

PROCEDIMIENTO
Retirar la placa main del televisor antes de iniciar la lectura o escritura.
Unir los pines del cristal Z1 a GND.
Conectar el GND del programador al GND de la mainboard.
Soldar las líneas de trabajo en R122 = CLK y R120 = CMD.
Conectar D0 en la pista indicada y raspar la pista para poder soldar ese punto.
Alimentar la main con 12V externos en XP1.
Realizar la lectura o grabación con RT809H usando VCQ = 1.8V.
NOTA TÉCNICA

Nota: En SANSEI TDS2132HI, un dump es un archivo binario que contiene una copia completa o parcial de la memoria de la mainboard. Sirve para regrabar el chip cuando el software interno está dañado y el equipo no puede arrancar ni actualizarse por USB.

Dump memoria
Datos de Memoria / PinOut / DUMP — RSAG7.820.10077
Archivos eMMC para modelos 32" HD y 43" FHD, con procedimiento de conexión y regrabación por programador.
DUMP eMMC RSAG7.820.10077 PINOUT

Archivos de memoria — RSAG7.820.10077

Descarga disponible a miembros con suscripción activa para regrabación eMMC de esta plataforma en variantes 32" HD y 43" FHD.

ARCHIVOS DISPONIBLES
MTK9602_32A5611_EMMC_L1717.part01.rar
Tamaño: 350 MiB
Descargado 130 veces
Descarga disponible a miembros con suscripción activa
MTK9602_32A5611_EMMC_L1717.part02.rar
Tamaño: 350 MiB
Descargado 128 veces
Descarga disponible a miembros con suscripción activa
MTK9602_32A5611_EMMC_L1717.part03.rar
Tamaño: 350 MiB
Descargado 131 veces
Descarga disponible a miembros con suscripción activa
MTK9602_32A5611_EMMC_L1717.part04.rar
Tamaño: 189.02 MiB
Descargado 136 veces
Descarga disponible a miembros con suscripción activa
MTK9602_43A5611_EMMC_L1217.part01.rar
Tamaño: 350 MiB
Descargado 187 veces
Descarga disponible a miembros con suscripción activa
MTK9602_43A5611_EMMC_L1217.part02.rar
Tamaño: 350 MiB
Descargado 166 veces
Descarga disponible a miembros con suscripción activa
MTK9602_43A5611_EMMC_L1217.part03.rar
Tamaño: 350 MiB
Descargado 181 veces
Descarga disponible a miembros con suscripción activa
MTK9602_43A5611_EMMC_L1217.part04.rar
Tamaño: 191.05 MiB
Descargado 171 veces
Descarga disponible a miembros con suscripción activa

Instrucciones de conexión eMMC (PinOut) — RSAG7.820.10077

PROCEDIMIENTO
Sacar la mainboard del televisor para trabajar con la memoria fuera del montaje normal.
Puentear a masa los pines del cristal Z1.
Unir la referencia de masa del programador con el punto GND de la placa.
Llevar las conexiones de datos a R122 para CLK y R120 para CMD.
Tomar el punto D0 desde la pista señalada y raspar esa pista para poder soldar correctamente.
Alimentar externamente la placa con 12V en XP1.
Ejecutar la lectura o escritura con RT809H configurando VCQ en 1.8V.
NOTA TÉCNICA

Nota: En SANSEI TDS2132HI, el dump se usa como imagen de rescate porque contiene datos de arranque, configuración y partes del sistema. Sirve para recuperar equipos con logo fijo, reinicios o pantalla negra, escribiendo directo sobre la memoria sin depender del menú ni del USB.

Soporte y aportes — SANSEI TDS2132HI
Menú Service • Reset • Cambio de marca/logo • Backlight • Aportes técnicos
Service Reset Logo Backlight Aporte

Menú Service / Modo Servicio / Modo Fábrica — SANSEI TDS2132HI

Cambiar opciones del menú de servicio sin entender su función puede provocar daños permanentes en el televisor. Conviene registrar los valores antes de modificar parámetros.

Encender el TV.
Pulsar INPUT y elegir cualquier fuente de señal.
Ingresar a MENU.
Ir a Ajustar → Sonido → Balance.
Dejar el cursor sobre Balance sin presionar OK.
Ingresar la secuencia 1 9 6 9.
Aparecerá una M en la esquina superior izquierda de la pantalla.
Presionar MENU para abrir el menú de service.
Para salir, apagar el televisor con Power Off.

Nota: Este acceso se usa para diagnóstico y configuraciones internas. No conviene cambiar valores sin respaldo previo.

Reset / Restaurar a valores de fábrica — SANSEI TDS2132HI

Restablecer el equipo elimina configuraciones guardadas y lo deja en estado inicial. Después del reinicio hay que realizar nuevamente la configuración de arranque.

Abrir MENU.
Ir a Ajustar → Servicio de asistencia → Restaurar a los valores de fábrica.
Confirmar con Aceptar.
Esperar a que el televisor se reinicie.
Completar otra vez el procedimiento de configuración inicial.
Como alternativa técnica, entrar al menú service y ejecutar Option → OK → Clean All.
Luego del reinicio por service, repetir la configuración inicial del equipo.

Nota: Este reset suele ser útil después de cargar firmware o cambiar ajustes internos para dejar el sistema con una base limpia.

Bajar corriente a LEDs / Backlight — RSAG7.820.10077

Procedimiento informado para la variante de 43".

Retirar la resistencia R728 de 5.1 ohm.
Quitar también la resistencia R729 de 5.1 ohm.

Nota: La modificación es tentativa y queda a criterio del técnico. Reducir corriente implica menos brillo, por lo que cada equipo debe evaluarse para dejar un nivel aceptable.

Aporte técnico: escritura eMMC / ISP — RSAG7.820.10077

Se compartieron experiencias reales de taller sobre fallas al intentar escribir la memoria eMMC por ISP en esta placa.

Un técnico reportó errores de grabación con mensajes de VCCIO 3.3V, CSD CRC error y código de error durante el proceso.
Otro aporte indicó revisar la tensión de trabajo porque, según su experiencia, debía manejarse en 1.8V.
También se sugirió probar retirando las resistencias de las líneas CLK y CMD para mejorar la escritura.
Otro caso confirmó que lograron grabar correctamente quitando R120 y R122.
Ese mismo aporte indicó que no dio resultado usar la alimentación original proveniente de la fuente de la placa.
La solución práctica reportada fue suministrar 12V externos en XP1 para completar la escritura.

Nota: Este aporte sirve como referencia de taller. Antes de intervenir las líneas ISP conviene verificar tensiones, aislar señales y guardar respaldo de la memoria original.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
