SANSEI TDS2532HT

Descargas SANSEI TDS2532HT: firmware USB, diagramas, datasheets, manual service y dumps de memoria

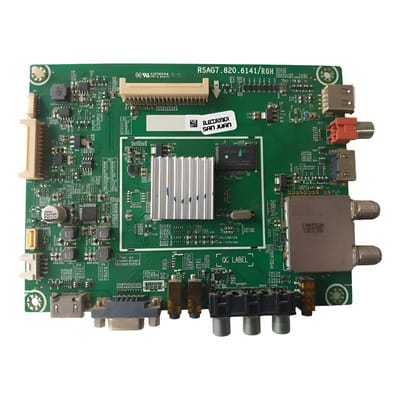

Marca: SANSEI Modelo: TDS2532HT Placas: RSAG7.820.5650 / RSAG7.820.6141 Chasis: MSD6308
SANSEI TDS2532HT
descarga disponible a miembros con suscripcion activa
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, manuales, datasheets y memorias
  • Actualización de Firmware / USB — SANSEI TDS2532HT
  • Firmware / Instalación Forzada USB — SANSEI TDS2532HT
  • Actualización de Firmware / USB — RSAG7.820.5650
  • Firmware / Instalación Forzada USB — RSAG7.820.5650
  • Actualización de Firmware / USB — RSAG7.820.6141
  • Firmware / Instalación Forzada USB — RSAG7.820.6141
  • Diagrama — RSAG7.820.5650
  • Lista de Componentes — RSAG7.820.5650
  • Diagrama — RSAG7.820.6141
  • Datasheet Panel Display — HISENSE HE315GH-E77
  • Datasheet Panel Display — HISENSE HE315GH-E88
  • Manual Service / Diagrama — SANSEI TDS2532HT
  • Manual Service — RSAG7.820.5650
  • Manual Service — RSAG7.820.6141
  • Datos de Memoria / DUMP — SANSEI TDS2532HT (RSAG7.820.5650)
  • Datos de Memoria / PinOut / DUMP — RSAG7.820.5650
  • Datos de Memoria / PinOut / DUMP — RSAG7.820.6141
Información técnica
Información técnica SANSEI TDS2532HT
Datos técnicos y documentación oficial
Info detallada

Info detallada

Ficha
Empresa / Marca
SANSEI
TDS2532HT
Modelo
TDS2532HT
Chasis
MSD6308
SoC / MainChip
MSTAR MSD6308
Matriz
HISENSE
Control remoto
ER-33912
Modelo compatible
NOBLEX 32LD867HT · JVC LT32DA350 · SANYO LCE32XH12 · PHILCO PLD3214HT · ILO LDH32ILO3 · SANSEI TDS2532HT
Placas y conectividad
MainBoard
RSAG7.820.5650
MainBoard
RSAG7.820.6141
PowerBoard
RSAG7.820.5268
Panel Display
HE315GH-E77 · BOE HV320WX2-206 CELL · 1366x768 HD 60Hz · LVDS-30P1C8B-015D · 12.0V 592mA
Panel Display
HE315GH-E88 · CSOT ST3151A05-8 CELL · 1366x768 HD 60Hz · LVDS-30P1C8B-015C · 12.0V 0.22A

Documentación técnica

Manual Service / Diagrama — SANSEI TDS2532HT
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Datasheet Panel — HISENSE HE315GH-E77
BOE_HV320WX2-200
755.66 KiB Descargado 514 veces Descarga VIP
Datasheet Panel — HISENSE HE315GH-E88
CSOT_MT3151A05-1
904.26 KiB Descargado 189 veces Descarga VIP
Diagrama — RSAG7.820.5650
RSAG7.820.5650
463.07 KiB Descargado 1299 veces Descarga VIP
Lista de Componentes — RSAG7.820.5650
Part.Description.5650
159.33 KiB Descargado 128 veces Descarga VIP
Manual Service — RSAG7.820.5650
Manual_Service_5650
1.41 MiB Descargado 1917 veces Descarga VIP
Diagrama — RSAG7.820.6141
RSAG7.820.6141
521.86 KiB Descargado 258 veces Descarga VIP
Manual Service — RSAG7.820.6141
Manual_Service_MSD6308_6141
1.53 MiB Descargado 110 veces Descarga VIP
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.

Firmware por USB — MSD6308 / SANSEI TDS2532HT / RSAG7.820.5650 / RSAG7.820.6141 (Actualización + Forzado)

Actualización de firmware por USB

SANSEI TDS2532HT — Actualización de Firmware por USB

Actualización normal desde menú de service
Instrucciones

Instrucciones de actualización con pendrive

  • Descomprimir el firmware descargado hasta obtener el archivo USBUpgrade.bin.
  • Copiar USBUpgrade.bin dentro del pendrive.
  • Insertar el pendrive en uno de los puertos USB del televisor.
  • Entrar al menú de service: encender el TV, pulsar MENU, ir a SONIDO → BALANCE, dejar Balance en 0, ubicarse sobre esa opción y digitar 1 9 6 9, luego presionar MENU.
  • Dentro del menú de service seleccionar Options → Actualizar firmware → cursor derecho y esperar el reinicio automático.
  • Volver a ingresar al menú de service con la misma secuencia y ejecutar Init → Unprotected Clear → OK.
  • Ingresar otra vez al menú de service y ajustar el logo en Factory Option → OK → Logo Option → (LOGO). Salir con power off.

Usar pendrive en FAT32 y dejar el USB solo con el archivo del firmware. Al finalizar, conviene hacer reset de fábrica para evitar errores por configuración previa.

  • MSD6308_32N10_E1024.zip (Descargas: No especificadas)
    descarga disponible a miembros con suscripcion activa
Firmware forzado por USB

SANSEI TDS2532HT — Instalación Forzada de Firmware por USB

Método forzado de arranque desde USB
Instrucciones

Guía de instalación forzada con pendrive

  • Extraer el paquete del firmware hasta dejar listo el archivo USBUpgrade.bin.
  • Copiar ese archivo al pendrive sin agregar otros datos.
  • Conectar el pendrive al TV.
  • Con el equipo desenchufado, mantener presionada la tecla MENU del teclado del TV, volver a conectar a la red y encender con el control remoto.
  • Cuando aparezca el cartel de actualización y el TV detecte el software, soltar la tecla MENU y esperar el reinicio.
  • Entrar al menú de service con la secuencia MENU → SONIDO → BALANCE en 0 → 1 9 6 9 → MENU y ejecutar Init → Unprotected Clear → OK.
  • Si corresponde, corregir el logo desde Factory Option → OK → Logo Option → (LOGO) y salir con power off.

Si por menú no inicia, probar el método forzado con el TV desenchufado. No cortar la energía durante la carga porque una interrupción puede corromper el sistema.

  • MSD6308_32N10_E1024.zip (Descargas: No especificadas)
    descarga disponible a miembros con suscripcion activa
Actualización de firmware por USB

RSAG7.820.5650 — Actualización de Firmware por USB

Actualización desde menú de service para chasis MSD6308
Instrucciones

Procedimiento de actualización USB

  • Abrir el paquete descargado y verificar que se genere USBUpgrade.bin.
  • Copiar USBUpgrade.bin al pendrive.
  • Colocar el pendrive en el puerto USB del TV.
  • Abrir el menú de service desde MENU, ingresar a SONIDO → BALANCE, dejar 0, posicionarse sobre Balance, marcar 1 9 6 9 y luego presionar MENU.
  • Ejecutar Options → Actualizar firmware → cursor derecho y esperar el reinicio del equipo.
  • Reingresar al menú de service y hacer Init → Unprotected Clear → OK.
  • Volver a entrar y ajustar la marca/logo con Factory Option → OK → Logo Option → (LOGO); salir con power off.

Verificar que el firmware corresponda a la placa y al tamaño del panel antes de instalar. Tras la actualización, el reset ayuda a limpiar datos previos.

  • MSD6308_24N10_E0801.zip (81.94 MiB) (Descargado 593 veces)
    descarga disponible a miembros con suscripcion activa
  • MSD6308_32N10_E1024.zip (74.04 MiB) (Descargado 562 veces)
    descarga disponible a miembros con suscripcion activa
  • MSD6308_39N16_E0731.zip (74.1 MiB) (Descargado 587 veces)
    descarga disponible a miembros con suscripcion activa
Firmware forzado por USB

RSAG7.820.5650 — Instalación Forzada de Firmware por USB

Carga forzada para placa MSD6308
Instrucciones

Instrucciones de carga forzada

  • Descomprimir el firmware para obtener USBUpgrade.bin.
  • Copiar ese archivo al pendrive.
  • Insertar el USB en el televisor antes de iniciar la secuencia de forzado.
  • Con el TV sin alimentación, mantener pulsada la tecla MENU del teclado del equipo, conectar a la red y encender con el control remoto.
  • Soltar la tecla cuando aparezca el aviso de actualización y esperar que el software termine de cargarse.
  • Ingresar al menú de service, ejecutar Init → Unprotected Clear → OK y dejar que el TV reinicie otra vez.
  • Ajustar el logo desde Factory Option → OK → Logo Option → (LOGO) si fuera necesario.

En instalaciones forzadas conviene dejar el USB solo con el firmware. Si la carga se interrumpe, el arranque puede quedar corrupto y exigir reprogramación.

  • MSD6308_24N10_E0801.zip (Descargas: No especificadas)
    descarga disponible a miembros con suscripcion activa
  • MSD6308_32N10_E1024.zip (Descargas: No especificadas)
    descarga disponible a miembros con suscripcion activa
  • MSD6308_39N16_E0731.zip (Descargas: No especificadas)
    descarga disponible a miembros con suscripcion activa
Actualización de firmware por USB

RSAG7.820.6141 — Actualización de Firmware por USB

Actualización normal para plataforma MSD6308
Instrucciones

Pasos de actualización desde menú de service

  • Extraer el contenido del archivo descargado hasta tener disponible USBUpgrade.bin.
  • Pasar USBUpgrade.bin al pendrive.
  • Conectar el pendrive al TV.
  • Abrir el menú de service con esta secuencia: MENU, ir a SONIDO → BALANCE, dejar el balance en 0, ubicarse sobre Balance sin confirmar, ingresar 1 9 6 9 y pulsar MENU.
  • Seleccionar Options → Actualizar firmware → cursor derecho y esperar a que el equipo se reinicie solo.
  • Volver a entrar al menú de service y realizar Init → Unprotected Clear → OK.
  • Repetir el ingreso si hace falta corregir la marca desde Factory Option → OK → Logo Option → (LOGO).

Antes de actualizar, revisar compatibilidad entre firmware, placa y panel. Un firmware equivocado puede dejar logo trabado o problemas de arranque.

  • MSD6308_24N10_E0801.zip (Descargas: No especificadas)
    descarga disponible a miembros con suscripcion activa
  • MSD6308_32N10_E1024.zip (Descargas: No especificadas)
    descarga disponible a miembros con suscripcion activa
  • MSD6308_39N16_E0731.zip (Descargas: No especificadas)
    descarga disponible a miembros con suscripcion activa
Firmware forzado por USB

RSAG7.820.6141 — Instalación Forzada de Firmware por USB

Método de arranque forzado desde USB
Instrucciones

Secuencia de instalación forzada

  • Descomprimir el firmware hasta obtener USBUpgrade.bin.
  • Copiar el archivo al pendrive.
  • Insertar el USB en el puerto correspondiente del TV.
  • Con el televisor desconectado, mantener apretada la tecla MENU del teclado del equipo, conectar a la red y encender desde el control remoto.
  • Cuando el TV detecte el software y aparezca la pantalla de actualización, soltar la tecla y esperar a que finalice el proceso.
  • Luego entrar al menú de service y ejecutar Init → Unprotected Clear → OK.
  • Si el logo quedó incorrecto, modificarlo desde Factory Option → OK → Logo Option → (LOGO) y salir con power off.

No interrumpir la actualización forzada. Si el TV ya no carga por menú, este método puede recuperar software, pero no resuelve fallas físicas de fuente o main.

  • MSD6308_24N10_E0801.zip (Descargas: No especificadas)
    descarga disponible a miembros con suscripcion activa
  • MSD6308_32N10_E1024.zip (Descargas: No especificadas)
    descarga disponible a miembros con suscripcion activa
  • MSD6308_39N16_E0731.zip (Descargas: No especificadas)
    descarga disponible a miembros con suscripcion activa
Dump memoria
Datos de Memoria / DUMP — SANSEI TDS2532HT
Archivo NAND de memoria para chasis RSAG7.820.5650, útil en regrabación cuando el sistema no inicia por USB.
DUMP NAND MEMORIA TDS2532HT

Archivos de memoria — SANSEI TDS2532HT

Archivo NAND detectado para esta publicación del modelo SANSEI TDS2532HT.

ARCHIVOS DISPONIBLES
Datos de Memoria NAND — SANSEI TDS2532HT (RSAG7.820.5650 / 32N10)
Archivo: MAIN_5650_32N10_N51_TC58NVG1S3HTA00.zip
Descargas: No especificadas
descarga disponible a miembros con suscripcion activa

Instrucciones de regrabación — SANSEI TDS2532HT

PROCEDIMIENTO
Ingresar al menú de service encendiendo el TV, pulsar MENU, ir a SONIDO → BALANCE, dejar Balance en 0, ubicarse sobre la opción y digitar 1 9 6 9; luego presionar MENU.
Si hace falta corregir la marca tras regrabar, seleccionar Factory Option → OK → Logo Option → (LOGO) y salir con power off.
NOTA TÉCNICA

Nota: En SANSEI TDS2532HT, un memory dump es un archivo binario que contiene una copia completa o parcial del contenido de la memoria de la mainboard. Sirve para regrabar la NAND con programador cuando el software interno está dañado y el equipo ya no puede arrancar ni actualizarse por métodos normales.

Dump memoria
Datos de Memoria / PinOut / DUMP — RSAG7.820.5650
Archivos NAND de memoria para regrabación del chasis RSAG7.820.5650.
DUMP PINOUT NAND 5650

Archivos de memoria — RSAG7.820.5650

Imágenes NAND detectadas para esta mainboard.

ARCHIVOS DISPONIBLES
Datos de Memoria NAND — RSAG7.820.5650 (24N10)
Archivo: MAIN_5650_24N10_N51_TC58NVG1S3HTA00.zip
Tamaño: 86.64 MiB
Descargado 162 veces
descarga disponible a miembros con suscripcion activa
Datos de Memoria NAND — RSAG7.820.5650 (32N10)
Archivo: MAIN_5650_32N10_N51_TC58NVG1S3HTA00.zip
Tamaño: 77.35 MiB
Descargado 121 veces
descarga disponible a miembros con suscripcion activa
Datos de Memoria NAND — RSAG7.820.5650 (39N16)
Archivo: MAIN_5650_39N16_N51_TC58NVG1S3HTA00.zip
Tamaño: 77 MiB
Descargado 119 veces
descarga disponible a miembros con suscripcion activa

Instrucciones de regrabación — RSAG7.820.5650

PROCEDIMIENTO
Para entrar al menú de service, encender el TV, presionar MENU, ir a SONIDO → BALANCE, mantener Balance en 0, posicionarse sobre la opción sin confirmar y marcar 1 9 6 9; después volver a pulsar MENU.
Si luego de regrabar se necesita corregir la marca, abrir Factory Option → OK → Logo Option → (LOGO) y salir con power off.
NOTA TÉCNICA

Nota: En SANSEI TDS2532HT, el dump se usa como imagen de rescate porque trae los datos que la placa necesita para iniciar: arranque, configuración básica y partes del sistema. Sirve para recuperar equipos con logo fijo, reinicios o pantalla negra por corrupción de firmware.

Dump memoria
Datos de Memoria / PinOut / DUMP — RSAG7.820.6141
Publicación con archivos NAND referidos al chasis RSAG7.820.5650 dentro del tema RSAG7.820.6141.
DUMP PINOUT NAND 6141

Archivos de memoria — RSAG7.820.6141

Archivos detectados en la entrada del tema RSAG7.820.6141.

ARCHIVOS DISPONIBLES
Datos de Memoria NAND — RSAG7.820.5650 (24N10)
Archivo: MAIN_5650_24N10_N51_TC58NVG1S3HTA00.zip
Descargas: No especificadas
descarga disponible a miembros con suscripcion activa
Datos de Memoria NAND — RSAG7.820.5650 (32N10)
Archivo: MAIN_5650_32N10_N51_TC58NVG1S3HTA00.zip
Descargas: No especificadas
descarga disponible a miembros con suscripcion activa
Datos de Memoria NAND — RSAG7.820.5650 (39N16)
Archivo: MAIN_5650_39N16_N51_TC58NVG1S3HTA00.zip
Descargas: No especificadas
descarga disponible a miembros con suscripcion activa

Instrucciones de regrabación — RSAG7.820.6141

PROCEDIMIENTO
Abrir el menú de service mediante MENU, luego SONIDO → BALANCE, establecer 0, pararse sobre Balance sin confirmar, ingresar 1 9 6 9 y presionar nuevamente MENU.
Para modificar la marca después de la regrabación, ir a Factory Option → OK → Logo Option → (LOGO) y cerrar con power off.
NOTA TÉCNICA

Nota: En SANSEI TDS2532HT, un dump es literalmente un volcado de memoria: lo que estaba guardado dentro del chip se guarda en un archivo y luego puede reescribirse con programador para recuperar el arranque después de una actualización fallida, corte de energía o firmware incorrecto.

Soporte y aportes — SANSEI TDS2532HT
Menú Service • Reset • Cambio de marca/logo • Backlight • Aportes técnicos
Service Reset Logo Backlight Aporte

Menú Service / Modo Servicio / Modo Fábrica — SANSEI TDS2532HT

Encender el televisor.
Presionar el botón MENU.
Entrar en SONIDO → BALANCE.
Dejar el valor de Balance en 0.
Ubicarse sobre la opción Balance sin presionar OK.
Ingresar la secuencia 1 9 6 9.
Aparece una M en la esquina superior izquierda.
Presionar nuevamente MENU para abrir el menú de service.
Para salir, apagar el televisor con Power off.

Nota: Cambiar parámetros internos sin conocer su función puede provocar fallas permanentes. Entrar solo si el trabajo es de servicio técnico.

Reset / Restaurar a Valores de Fábrica — SANSEI TDS2532HT

Desde el menú de usuario, ingresar a Configuración → Restaurar parámetros de fábrica.
Aceptar y esperar a que el televisor se reinicie.
Completar nuevamente la configuración inicial después del reinicio.
Si el reset se hace por service, entrar con la secuencia MENU → SONIDO → BALANCE en 0 → 1 9 6 9 → MENU.
En el menú de fábrica seleccionar Init → Unprotected Clear → OK.

Nota: El reset borra configuraciones y obliga a rehacer el ajuste inicial del equipo.

Modificar Marca o Logo — SANSEI TDS2532HT

Ingresar al menú de service con MENU, entrar a SONIDO → BALANCE, dejar 0, ubicarse sobre Balance, marcar 1 9 6 9 y volver a presionar MENU.
Ir a la ruta Factory Menu → Options → Logo.
Cambiar la marca usando las flechas izquierda / derecha sobre la opción Logo.
Si no aparece el logo correcto, usar Welcome como logo genérico o dejarlo apagado.
Apagar el TV desde el control remoto y volver a encender para verificar el cambio.

Nota: Este ajuste suele ser necesario luego de cambiar la main, reinstalar firmware o regrabar memoria.

Menú Service / Modo Servicio / Modo Fábrica — RSAG7.820.5650

Poner en marcha el TV.
Abrir MENU.
Entrar en el apartado SONIDO y ubicarse en BALANCE.
Ajustar Balance a 0.
Dejar el cursor sobre esa opción sin tocar OK.
Marcar 1 9 6 9.
Se mostrará una M en pantalla.
Presionar otra vez MENU para ver el menú de service.
Salir usando Power off.

Nota: La ruta es la misma plataforma MSD6308, pero conviene anotar cualquier valor antes de modificarlo.

Reset / Restaurar a Valores de Fábrica — RSAG7.820.5650

Por menú de usuario, abrir MENU y entrar a Configuración → Restaurar parámetros de fábrica.
Confirmar la restauración y esperar el reinicio del televisor.
Al encender nuevamente, repetir el asistente de configuración inicial.
Si se necesita reset por service, entrar con la secuencia del menú técnico y seleccionar Init → Unprotected Clear → OK.

Nota: Este procedimiento elimina configuraciones guardadas y puede ser útil después de cambiar firmware o memoria.

Modificar Marca o Logo — RSAG7.820.5650

Abrir el menú de service usando MENU, luego SONIDO → BALANCE, dejar 0, posicionarse sobre Balance y marcar 1 9 6 9; finalmente presionar MENU.
Entrar en Factory Menu → Options → Logo.
Buscar la marca correcta con las teclas de navegación ← / →.
Si la opción exacta no existe, seleccionar Welcome como logo genérico o dejarla apagada.
Salir del menú apagando desde el control remoto y luego verificar el resultado al encender.

Nota: Después de cambiar placa o regrabar NAND es normal tener que corregir la marca de inicio.

Menú Service / Modo Servicio / Modo Fábrica — RSAG7.820.6141

Encender el equipo.
Presionar MENU.
Seleccionar SONIDO → BALANCE.
Ajustar Balance en 0.
Quedarse sobre Balance sin confirmar.
Digitar 1 9 6 9.
Ver la M que aparece en pantalla.
Pulsar MENU para abrir el service menu.
Cerrar el menú con Power off.

Nota: Aunque la secuencia sea la misma, cualquier cambio debe hacerse con respaldo de datos y criterio técnico.

Reset / Restaurar a Valores de Fábrica — RSAG7.820.6141

Entrar al menú de usuario y buscar Configuración → Restaurar parámetros de fábrica.
Confirmar la restauración para que el TV se reinicie.
Configurar otra vez el equipo cuando termine de iniciar.
Por menú de service, ejecutar Init → Unprotected Clear → OK si se requiere un reset técnico.

Nota: El reinicio de fábrica es útil cuando quedaron datos inconsistentes después de cambios de firmware o logo.

Modificar Marca o Logo — RSAG7.820.6141

Ingresar al menú de service con la secuencia de plataforma: MENU, ir a SONIDO → BALANCE, dejar 0, posicionarse sobre Balance, marcar 1 9 6 9 y pulsar otra vez MENU.
Entrar en Factory Menu → Options → Logo.
Moverse con las teclas izquierda / derecha hasta hallar la marca deseada.
Si la variante correcta no aparece, usar Welcome como referencia o apagar el logo.
Salir del menú de fábrica apagando el TV y luego verificar el arranque.

Nota: Si el logo correcto no está disponible, puede depender de la versión de firmware o del perfil de panel cargado.

Bajar Corriente a LEDs / Backlight — RSAG7.820.5268

En equipos con la fuente RSAG7.820.5268, se puede optimizar el funcionamiento del backlight mediante un ajuste controlado de la corriente de LEDs, reduciendo el estrés térmico sobre el sistema de iluminación.

El procedimiento se basa en la modificación del circuito de sensado asociado al controlador AP3843, ajustando el valor de la resistencia que fija la corriente máxima del backlight.

Nota: La aplicación correcta de este ajuste mejora la confiabilidad del sistema de iluminación y ayuda a prevenir fallas prematuras del backlight.

Aporte técnico — RSAG7.820.5268 / Falla en el sistema de arranque suave

En equipos que usan la fuente RSAG7.820.5268, pueden aparecer fallas vinculadas al circuito de arranque suave, afectando la estabilidad inicial de la fuente y el encendido correcto del televisor.

Este problema suele generar diagnósticos confusos: arranques erráticos, bloqueo de la fuente o tensiones que no terminan de estabilizarse.

Se recomienda consultar el aporte técnico específico sobre RSAG7.820.5268: Falla en el sistema de arranque suave para revisar funcionamiento, causas y corrección del circuito.

Nota: La revisión de este circuito resulta clave para resolver fallas de encendido asociadas a la fuente y devolver estabilidad al equipo.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
