SANSEI TLS1232H

Modificar parámetros internos sin conocer su función puede provocar daños permanentes. Este acceso debe utilizarse sólo con criterio técnico.

Encender el TV y esperar a que responda normalmente.

Pulsar el botón MENU.

Entrar en SOUND y ubicar la opción BALANCE.

Dejar Balance = 0.

Ingresar la secuencia 0 5 3 2.

Si no abre el menú, probar con 1 9 6 9.

Confirmar que aparezca una M en la esquina superior izquierda de la pantalla.

Pulsar otra vez MENU para ingresar a Factory/Service OSD Menus.

Para salir del modo de fábrica, presionar power off.

Nota: En este modelo el ingreso al menú técnico deja visible una “M” en pantalla antes de abrir el panel de servicio.

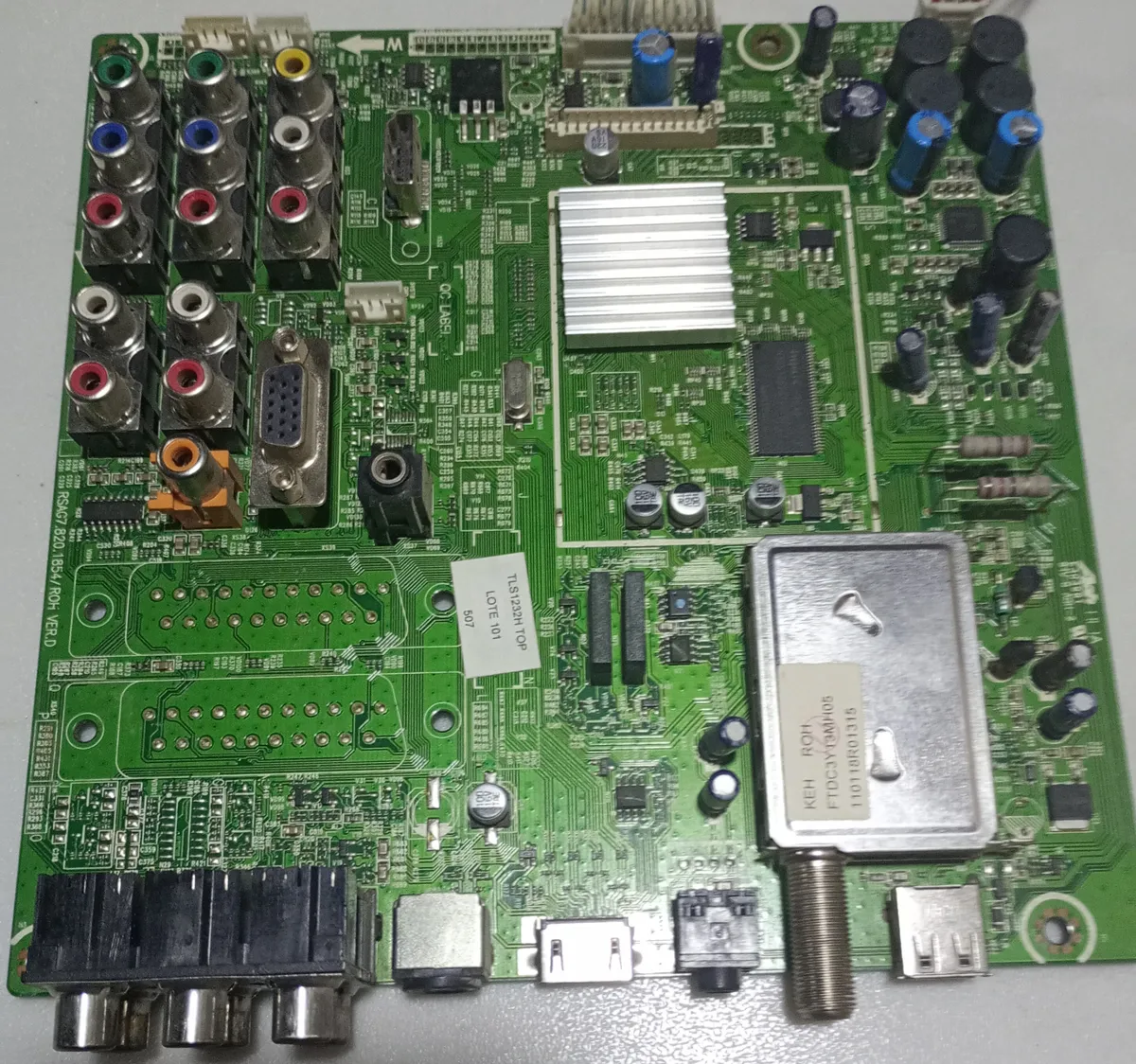

El mismo acceso fue publicado de forma específica para la placa RSAG7.820.1854 y debe usarse con precaución para no alterar configuraciones críticas.

Con el televisor encendido, abrir el menú principal.

Ir hasta SOUND y posicionarse en BALANCE.

Ajustar el balance en 0.

Teclear 0 5 3 2 para intentar el acceso.

Si el método no responde, repetir con 1 9 6 9.

Verificar la aparición de la letra M en pantalla.

Presionar MENU para desplegar Factory/Service OSD Menus.

Realizar sólo los cambios necesarios y con registro previo de valores.

Cerrar el menú usando power off.

Nota: Se mantiene en panel separado porque el procedimiento fue publicado también para la mainboard RSAG7.820.1854.

Cuando la línea de +5V de Stand-By está presente pero fluctúa, la falla suele estar relacionada con el filtrado de esa tensión y puede generar intentos fallidos de arranque o ausencia total de encendido.

Medir la línea de +5V Stand-By y confirmar si aparece con inestabilidad o fluctuaciones.

Revisar el estado de los capacitores C907, C908 y C813.

Si presentan desvalorización o ESR elevada, reemplazarlos por capacitores nuevos de buena calidad y baja ESR.

Volver a medir la línea de standby y comprobar que quede estable.

Una vez corregido el filtrado, verificar el encendido normal del televisor.

Nota: En esta fuente se reporta como falla típica la degradación del filtrado de stand-by; corregirlo puede resolver el problema sin reemplazar la placa completa.

En esta falla la fuente no muestra síntomas evidentes y las tensiones principales pueden parecer correctas, pero el arranque queda bloqueado por el circuito de detección asociado al controlador resonante.

Verificar el divisor resistivo formado por R831, R832, R833 y R834.

Comprobar la referencia aplicada al integrado NCP1396 por el pin 5 (BO / Brown Out).

Si alguna resistencia del divisor está desvalorizada, reemplazarla.

Si el conjunto se encuentra dentro de tolerancia, cambiar R834 de 8.2 kΩ a 10 kΩ.

Luego de corregir el divisor, reprobar el arranque de la fuente y del televisor.

Nota: El ajuste sobre R834 eleva levemente el umbral del divisor y permite que el NCP1396 deje de interpretar condición de brown-out, habilitando el encendido normal.
