SANYO LCD42XF6 LCD42XF6B

Descargas SANYO LCD42XF6: manual de usuario, dump, memoria y manual service

Marca: SANYO Modelo: LCD-42XF6 / LCD-42XF6B Chasis: UH4-L Control remoto: JXMTS

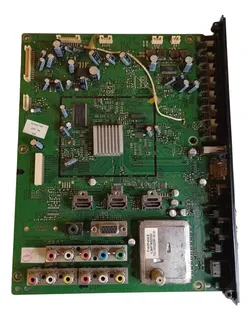

SANYO LCD42XF6
Descarga disponible para miembros con suscripción activa.
DESCARGAS DISPONIBLES
Manuales y memoria del modelo
  • Manual de Usuario — SANYO LCD42XF6
  • Manual Service — SANYO LCD42XF6
  • Datos de Memoria / DUMP — SANYO LCD42XF6
Información técnica
Información técnica SANYO LCD42XF6 LCD42XF6B
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
SANYO
LCD-42XF6B
Modelo
LCD-42XF6 · LCD-42XF6B
Chasis
UH4-L
Control remoto
JXMTS
Modelos equivalentes
NOBLEX 42LC416F · SANSEI TLS1042 · FISHER FTL420F
Paneles y conectividad
Panel Display
LG Display LC420WUN-SBA1
Panel Display
LG Display LC420WUN-SAA1
Resolución
1920x1080 FHD 60Hz
LVDS
LVDS (2 ch, 8/10-bit)
Código LVDS
LVDS-51P2C10B-040B

Documentación técnica

Manual de Usuario — SANYO LCD42XF6
Manual_Usuario_LCD42XF6
Descargas: No especificadas Disponible para miembros
Manual Service — SANYO LCD42XF6
Manual Service LCD42XF6
Descargas: No especificadas Disponible para miembros
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.
Dump memoria
Datos de Memoria / DUMP — SANYO LCD42XF6
Archivo de memoria para regrabación con programador cuando el televisor no inicia por corrupción de software.
DUMP W25X16 MEMORIA LCD42XF6

Archivos de memoria — SANYO LCD42XF6

Archivo de memoria publicado para el chip W25X16.

ARCHIVOS DISPONIBLES
Datos de Memoria / DUMP — W25X16 para SANYO LCD42XF6
Tamaño: 548.54 KiB
Descargado 97 veces
DESCARGA SOLO PARA MIEMBROS

Instrucciones de regrabación — SANYO LCD42XF6

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura/escritura para este DUMP).
NOTA TÉCNICA

Nota: En SANYO LCD42XF6, este dump puede utilizarse para reescribir el chip de memoria con programador cuando el televisor no logra iniciar por corrupción de software. No corrige fallas físicas de fuente, mainboard, panel o audio.

Soporte y aportes — SANYO LCD42XF6
Menú Service • No enciende • STBY • Bloqueo • Audio
Service Bloqueo No enciende Standby Audio

Menú Service / Modo Servicio — SANYO LCD42XF6

Cambiar configuraciones del menú de servicio sin conocer la función de cada parámetro puede causar daños permanentes en el televisor.

Mantener apretado el botón MENU del TV LCD.
Presionar el botón MUTE del control remoto para ingresar al modo de servicio.
Para salir del modo de servicio, presionar BACK o MENU.
Los datos ajustados en modo de servicio se memorizan en la EEPROM de forma automática.

Nota: acceder solo si estás calificado y capacitado para realizar trabajos de reparación de televisores.

No enciende, se pasa a STBY, se bloquea — SANYO LCD42XF6

Síntoma publicado: el TV LCD no enciende, se pasa a standby, se bloquea o puede derivar en pantalla blanca, verde, roja o violeta.

Reemplazar el diodo D7532 (1N5400) en la placa Main.
Retirar IC5503 (regulador de 1,8V) de la plaqueta principal para reemplazarlo por LM317.
Colocar el LM317 con aislante y resistencias R1=220 y R2=100 para obtener 1,8V en Vout.
Realizar un divisor resistivo con dos resistencias de 1K desde Vout para obtener 0,9V y conectar esa tensión al positivo de C5521.

Aporte técnico: se reportó que el 1N5408 puede usarse como reemplazo del 1N5400, pero manteniendo la modificación completa del regulador. También se detalló la conexión del LM317: R2=100 desde ADJ a masa, R1=220 desde Vout a ADJ, y el punto medio del divisor de 0,9V al positivo de C5521.

No enciende — SANYO LCD42XF6

Síntoma publicado: el televisor no enciende o intenta arrancar y vuelve a la condición de standby.

Reemplazar los zener D638 y D1605, ambos de 16V / 1/2W, en la placa fuente.
Verificar que el cátodo de D1605 se comunique con la base del transistor correspondiente.
Corroborar que el cátodo de D638 se comunique con el pin 12 de IC633.

Nota: el informe visible no publica más pasos de reparación para esta falla, por eso el contenido queda limitado a los componentes y referencias mostrados.

Se pasa a STBY y no enciende — SANYO LCD42XF6

Síntoma publicado: el TV enciende por primera vez, pero después de pasarlo a standby no vuelve a arrancar o lo hace de forma errática.

Agregar un resistor de 470 Ω / 1/4W entre los puentes J619 y JP671 en la placa fuente.

Aporte técnico: para la falla standby rojo → verde → rojo sin encender, se recomendó revisar los capacitores C617, C1628, C652, C627 y C643 de 47uF x 50V, C655 de 100uF x 50V y C1632 / C1629 de 100uF x 16V.

Zumbido en audio — SANYO LCD42XF6

Síntoma publicado: aparece zumbido en audio y el informe técnico visible muestra una modificación sobre la plaqueta principal y la fuente.

Puentear L3326 y L3327 en la plaqueta principal.
Cortar J636 y J649 en la placa fuente.
Unir GND3 y GND en la placa principal.

Nota: en el material visible no se publicaron más detalles de ubicación física, por eso el procedimiento queda limitado a los puntos técnicos listados.
