SANYO LCE24XF9T

Descargas SANYO LCE24XF9T: diagramas, manuales, documentación técnica y dump de memoria (PDF/ZIP)

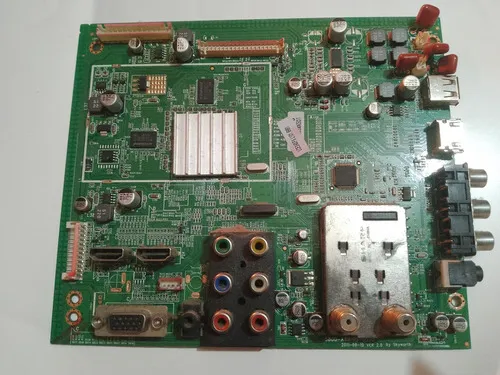

Marca: SANYO Modelo: LCE24XF9T MainBoard: 5800-A8M19B-0030 Chasis: 8M19B
SANYO LCE24XF9T
descarga disponible a miembros con suscripcion activa
descarga disponible a miembros con suscripcion activa
Diagramas, manuales, documentación técnica y memorias
  • Diagrama de MainBoard — 5800-A8M19B-0030
  • Diagrama de PowerBoard — 5800-P24QB-WP20-C
  • Diagrama actualizado de PowerBoard — 5800-P24QB-WP20-C
  • Manual de Usuario — SANYO LCE24XF9T
  • Manual Service + Power Board Schematic — 8M19B / 5800-P24QB-WP20-C
  • Manual Service — Skyworth 8M19B
  • Datos de Memoria / PinOut / DUMP — SANYO LCE24XF9T (EN25F32 / Display LC230EUE-TDA1)
Información técnica
Información técnica SANYO LCE24XF9T
Datos técnicos y documentación detectada
Info detallada

Info detallada

Ficha
Empresa / Marca
SANYO
LCE24XF9T
Modelo
LCE24XF9T
Chasis
8M19B
Matriz
SKYWORTH 24E20 / 24E21
Control remoto
Sin Info: por el momento
Modelo compatible
JVC LT24DR530 · NOBLEX 24LD839FT · PHILCO PLD2412FT
Placas y conectividad
MainBoard
5800-A8M19B-0030
PowerBoard
5800-P24QB-WP20-C
Panel Display
LG.Display LC230EUE-SEA1 · LG.Display LC230EUE-TDA1

Documentación técnica

Manual de Usuario — SANYO LCE24XF9T
Sin Info: por el momento
Descargas: No especificadas descarga disponible a miembros con suscripcion activa
Manual Service + Power Board Schematic — 8M19B / 5800-P24QB-WP20-C
Skyworth (8M19B) 24E20; 24E21; Philco PLD2412FT; Noblex 24LD839FT; JVC LT24DR530; Sanyo LCE24XF9T. Man Serv+Power Board 5800-P24QB-WP20-C
3.62 MiB Descargado 1473 veces descarga disponible a miembros con suscripcion activa
Manual Service — Skyworth 8M19B
Skyworth 8M19B
3.62 MiB Descargado 329 veces descarga disponible a miembros con suscripcion activa
Diagrama — MainBoard 5800-A8M19B-0030
A8M19B
431.77 KiB Descargado 3476 veces descarga disponible a miembros con suscripcion activa
Diagrama — PowerBoard 5800-P24QB-WP20-C
5800-P24QB-WP20-C
87.73 KiB Descargado 1517 veces descarga disponible a miembros con suscripcion activa
Diagrama actualizado — PowerBoard 5800-P24QB-WP20-C
5800-P24QB-WP20-C (electric diagram )2012.9.13
101.81 KiB Descargado 1817 veces descarga disponible a miembros con suscripcion activa
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.
Datos de Memoria / DUMP
Datos de Memoria / PinOut / DUMP — SANYO LCE24XF9T
Archivo de memoria configurado para display LC230EUE-TDA1 con memoria EN25F32.
DUMP EN25F32 8M19B

Archivo de memoria — SANYO LCE24XF9T

PROCEDIMIENTO
sin instruciones de paso por el momento
NOTA TÉCNICA
En SANYO LCE24XF9T, un dump es una copia del contenido de la memoria que sirve para reprogramar el chip cuando el televisor queda bloqueado por software, con logo fijo, reinicios o sin salir de standby.
En SANYO LCE24XF9T, esta imagen de memoria se escribe con programador sobre la EN25F32. Si la falla es de fuente, panel o componentes, el dump no la corrige.
INFORMACIÓN DE DESCARGA
Datos de Memoria configurado para Display LC230EUE-TDA1
Archivo: LCE24XF9T_U24-EN25F32_LC230EUE-TDA1.zip
Tamaño: 2.71 MiB
Descargado 860 veces
descarga disponible a miembros con suscripcion activa
Soporte y aportes — SANYO LCE24XF9T
Menú Service • Aportes técnicos de standby
Service Standby

Menú Service / Modo Servicio — SANYO LCE24XF9T

Cambiar la configuración en el menú de servicio sin entender el funcionamiento puede causar daños permanentes en tu televisor.

Encender el TV LCD.
Presionar la tecla SOURCE.
Ingresar la secuencia 2 → 5 → 8 → 0.

Nota: Antes de modificar parámetros internos, conviene registrar los valores originales para poder volver atrás si algo cambia mal.

Aporte técnico — falla en standby / U49 / P3484

En esta plataforma 8M19B se reportaron variantes de placa y aportes útiles para equipos que no salen de standby o pasan de rojo a azul y vuelven a rojo.

En algunas versiones, U49 = MP1492 puede fallar por falso contacto. Recomiendan retirarlo, limpiar bien la zona y volver a resoldar.
En otras variantes de main aparece U49 = P3484. Se indicó revisar pin 2 = 12V de entrada y pin 3 = 5V stby de salida.
Aunque el tester muestre 5V, se reportó que la línea puede caer a 2.5V por milisegundos cuando sube el consumo. En esos casos recomiendan cambiar el P3484 antes de hacer firmware.
Otro aporte sugiere medir 3V en key0 y key1 del teclado; si aparecen al conectar y luego desaparecen, el micro puede estar comprometido.

Nota: También se advirtió que existen dos versiones de panel en esta familia: LC230EUE-SEA1 y LC230EUE-TDA1, con posibles diferencias en LVDS o backlight.
