SANYO LCE24XH15

Descargas SANYO LCE24XH15: firmware USB, diagramas, manuales, dumps y documentación técnica

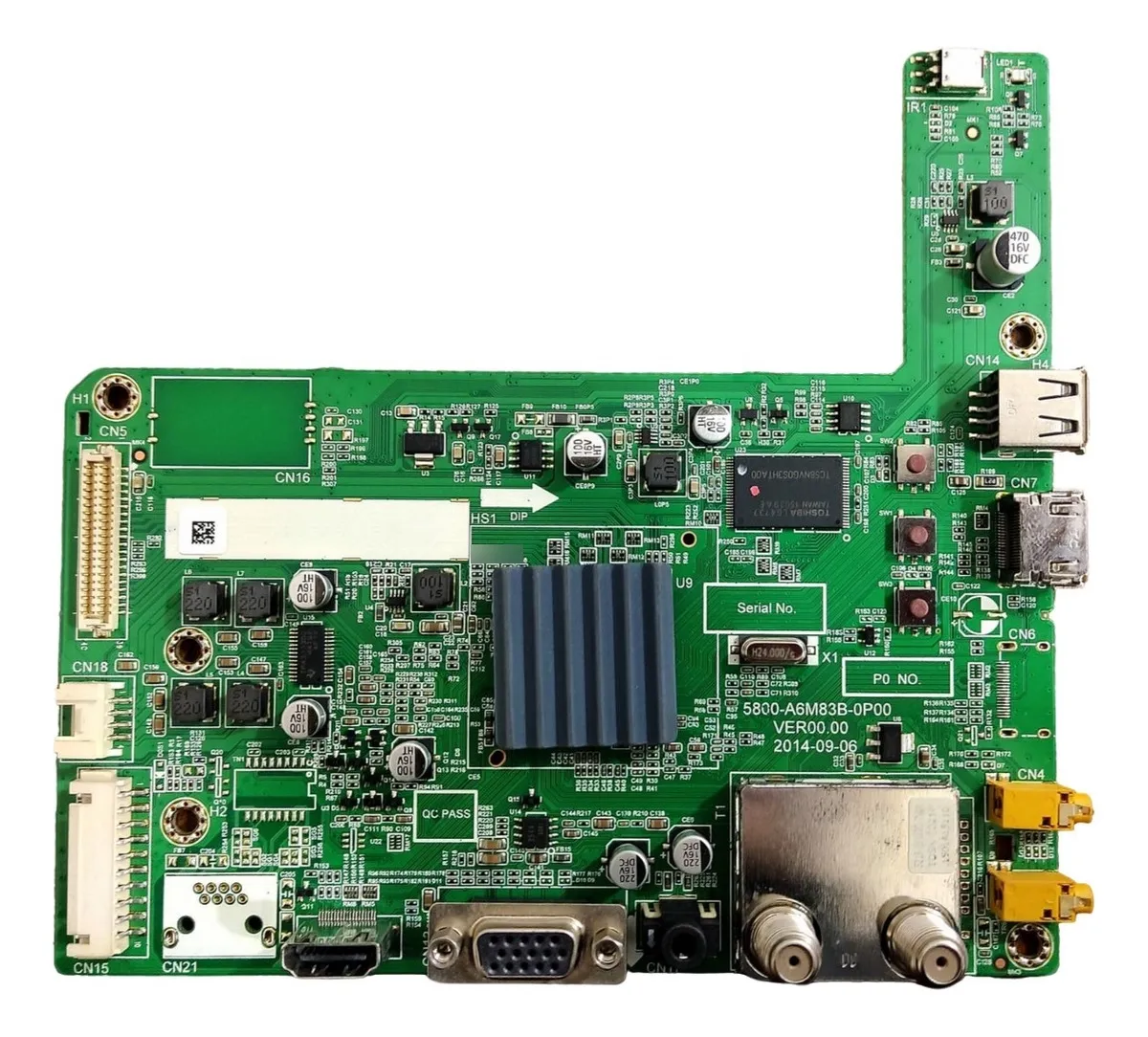

Marca: SANYO Modelo: LCE24XH15 Placa: 5800-A6M83B-0P00 Chasis: 6M83B
SANYO LCE24XH15
Descarga disponible a miembros con suscripción activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, manuales, dumps y documentos técnicos
  • Actualización de Firmware / USB — SANYO LCE24XH15
  • Firmware / Instalación Forzada USB — SANYO LCE24XH15
  • Actualización de Firmware / USB — 6M83B 24 HD
  • Actualización de Firmware / USB — 6M83B 32 HD Display CSOT ST3151A05-8
  • Actualización de Firmware / USB — 6M83B 32 HD Display LGD LCD320DXJ-SFE1
  • Actualización de Firmware / USB — 6M83B 40 FHD
  • Actualización de Firmware / USB — 6M83B 32 HD Smart
  • Firmware / Instalación Forzada USB — 6M83B 24 HD
  • Firmware / Instalación Forzada USB — 6M83B 32 HD Display CSOT ST3151A05-8
  • Firmware / Instalación Forzada USB — 6M83B 32 HD Display LGD LCD320DXJ-SFE1
  • Firmware / Instalación Forzada USB — 6M83B 40 FHD
  • Firmware / Instalación Forzada USB — 6M83B 32 HD Smart
  • Diagrama — MainBoard 5800-A6M83B-0P00 / 6M83B
  • Diagrama — PowerBoard 5800-L2L022-W000 (168P-L2L022-W0)
  • Documento técnico — Placa 6M83B sin sonido
  • Manual de usuario — SANYO LCE24XH15
  • Manual Service / Diagrama — SANYO LCE24XH15
  • Manual Service — 6M83B
  • Datos de Memoria / DUMP — NAND U23 TC58NVG0S3HTA00 para SANYO LCE24XH15
  • Datos de Memoria / DUMP — NAND U23 para 6M83B 32 HD Display CSOT ST3151A05-8
  • Datos de Memoria / DUMP — NAND U23 para 6M83B 40 FHD Panel 7618_T4000Q_Y180
  • Datos de Memoria / DUMP — NAND U23 para 6M83B 40 FHD Panel 7618_T4000Q_Y230
  • Datos de Memoria / DUMP — NAND U23 para 6M83B-0P20 32 HD Smart Display SEL320HY
Información técnica
Información técnica SANYO LCE24XH15
Datos técnicos y documentación oficial
Info detallada

Info detallada

Ficha
Empresa / Marca
SANYO
LCE24XH15
Modelo
LCE24XH15
Chasis
6M83B
Matriz
SKYWORTH
Control remoto
HS-2009J-00 / RM-C2088 / LCD-486
Modelo compatible
NOBLEX 24LD873HT · SANYO LCE24XH15 · PHILCO PLD2415HT · ILO LDH24ILO4
Placas y conectividad
MainBoard
5800-A6M83B-0P00
PowerBoard
5800-L2L022-W000 · 168P-L2L022-W0
Panel Display
SEL240HY (QD0-210) INNOLUX V236BJ1-P03 rev. C1 · SEL240HY (QD0-211) INNOLUX V236BJ1-P03 rev. CA · SEL240HY (QD0-200) INNOLUX V236BJ1-P01 · SEL240HY (QD0-220) INNOLUX V236BJ1-P01 · 1366x768 HD 60HZ · LVDS (1 ch, 8-bit) · 12.0V/405mA · 12.0V/520mA

Documentación técnica

Manual de usuario — SANYO LCE24XH15
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Manual Service / Diagrama — SANYO LCE24XH15
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Diagrama — MainBoard 5800-A6M83B-0P00 / 6M83B
Diagrama_6M83B
1.54 MiB Descargado 2090 veces Descarga VIP
Manual Service — 6M83B
Manual_Service_6M83B
5.01 MiB Descargado 3803 veces Descarga VIP
Diagrama — PowerBoard 5800-L2L022-W000 (168P-L2L022-W0)
5800-L2L022-W000
212.38 KiB Descargado 896 veces Descarga VIP
Documento técnico — Placa 6M83B sin sonido
Placa 6M83B sin sonido
94.5 KiB Descargado 459 veces Descarga VIP
Nota: cambiar configuraciones internas del menú de servicio sin conocimiento técnico puede provocar daños permanentes en el televisor.

Firmware por USB — SANYO LCE24XH15 / 6M83B (Actualización + Forzado)

Actualización de firmware por USB

SANYO LCE24XH15 — Actualización de Firmware por USB

Instalación desde el menú del televisor con restauración final
Instrucciones

Instrucciones de actualización por USB

  • Descargar el firmware y descomprimir el archivo .zip correspondiente.
  • Verificar que al descomprimir se obtenga el archivo MstarUpgrade.bin.
  • Copiar MstarUpgrade.bin a un pendrive.
  • Insertar el pendrive en uno de los puertos USB del TV.
  • Desde el control remoto entrar a Configuración → Actualización de software (USB).
  • Confirmar la actualización y esperar algunos minutos hasta que termine el proceso.
  • Al finalizar la instalación, el TV LED se reiniciará automáticamente.
  • Luego del reinicio, entrar al menú de service con el TV encendido en modo CATV, presionando SOURCE y después la secuencia 3 1 9 5.
  • Ir a SYSTEM SETTING → Restore Factory Default → OK.
  • Esperar el reinicio final del televisor para que la configuración de fábrica quede aplicada.

Este procedimiento instala el firmware del modelo y completa el proceso con una restauración de fábrica desde el menú de service.

  • 6M83B_24HD.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

SANYO LCE24XH15 — Instalación Forzada de Firmware por USB

Carga forzada con MstarUpgrade.bin y restauración posterior
Instrucciones

Guía de instalación forzada con pendrive

  • Descomprimir el firmware hasta obtener el archivo MstarUpgrade.bin.
  • Copiar el archivo descomprimido en un pendrive.
  • Insertar el pendrive en alguno de los puertos USB del TV.
  • Mantener presionado VOLUMEN + y encender el televisor con el botón Power del equipo.
  • Esperar unos 10 segundos hasta que el TV encienda y luego soltar VOLUMEN +.
  • Aguardar el proceso de instalación sin interrumpir la energía hasta que el equipo se reinicie.
  • Después del reinicio, abrir el menú de service con CATV, SOURCE y la secuencia 3 1 9 5.
  • Seleccionar SYSTEM SETTING → Restore Factory Default → OK y esperar el reinicio final.

El método forzado resulta útil cuando se necesita iniciar la carga del firmware sin pasar por la actualización normal del menú.

  • 6M83B_24HD.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Actualización de firmware por USB

6M83B — Actualización de Firmware / USB

Firmware para variantes de 24 HD, 32 HD, 40 FHD y 32 HD Smart
Instrucciones

Procedimiento de actualización USB para chasis 6M83B

  • Descargar la variante de firmware compatible con el tamaño de panel o versión de placa que se desea reparar.
  • Descomprimir el archivo .zip y comprobar que el resultado sea MstarUpgrade.bin.
  • Copiar el archivo de actualización al pendrive preparado para el servicio.
  • Insertar el pendrive en uno de los puertos USB del televisor.
  • Ingresar al menú del TV y buscar Configuración → Actualización de software (USB).
  • Confirmar la actualización y dejar que el proceso avance sin cortar energía.
  • Esperar algunos minutos hasta que la instalación finalice correctamente.
  • Cuando termine la carga, el TV LED se reiniciará solo.
  • Con el equipo ya encendido en modo CATV, presionar SOURCE y luego ingresar 3 1 9 5 para abrir el service.
  • Entrar a SYSTEM SETTING y ejecutar Restore Factory Default → OK.
  • Esperar el reinicio final para dejar restablecida la configuración interna del chasis.

El chasis 6M83B tiene firmwares para distintas variantes de panel y tamaño; por eso es clave elegir el archivo correcto antes de actualizar.

  • 6M83B_24HD.zip (51.08 MiB) (Descargado 787 veces)
    Descarga disponible a miembros con suscripción activa
  • 6M83B_32HD_Display_CSOT_ST3151A05-8.zip (51.08 MiB) (Descargado 1539 veces)
    Descarga disponible a miembros con suscripción activa
  • 6M83B_32HD_Display_LGD_LCD320DXJ-SFE1.zip (50.71 MiB) (Descargado 4012 veces)
    Descarga disponible a miembros con suscripción activa
  • 6M83B_40FHD.zip (51.05 MiB) (Descargado 698 veces)
    Descarga disponible a miembros con suscripción activa
  • 6M83B_32HD_SMART.zip (109.71 MiB) (Descargado 427 veces)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

6M83B — Firmware / Instalación Forzada USB

Método con VOLUMEN + para distintas variantes del chasis
Instrucciones

Procedimiento de instalación forzada por USB

  • Descargar el firmware compatible con la plataforma y descomprimir el archivo .zip.
  • Comprobar que el contenido obtenido sea MstarUpgrade.bin.
  • Copiar el archivo al pendrive que se usará para la recuperación.
  • Insertar el pendrive en alguno de los puertos USB del TV.
  • Mantener presionado VOLUMEN + y encender con el botón Power del propio televisor.
  • Esperar aproximadamente 10 segundos hasta que el equipo encienda y recién entonces dejar de presionar VOLUMEN +.
  • Aguardar varios minutos hasta que la instalación termine y el televisor se reinicie por sí solo.
  • Después de la carga, entrar al menú de service con CATV, SOURCE y la secuencia 3 1 9 5.
  • Aplicar SYSTEM SETTING → Restore Factory Default → OK para dejar restaurada la configuración interna.

La instalación forzada del chasis 6M83B permite cargar firmware incluso en equipos con problemas de arranque o sin acceso normal al menú.

  • 6M83B_24HD.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • 6M83B_32HD_Display_CSOT_ST3151A05-8.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • 6M83B_32HD_Display_LGD_LCD320DXJ-SFE1.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • 6M83B_40FHD.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • 6M83B_32HD_SMART.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Dump memoria
Datos de Memoria / DUMP — SANYO LCE24XH15
Archivo NAND leído de la memoria U23 para regrabación del chasis 6M83B en versión 24 HD.
DUMP NAND U23 LCE24XH15

Archivos de memoria — SANYO LCE24XH15

Archivo de memoria NAND publicado para respaldo o regrabación del modelo. El acceso puede estar limitado a miembros.

ARCHIVOS DISPONIBLES
U23_TC58NVG0S3HTA00.zip
Tamaño: 61.92 MiB
Descargado 37 veces
Versión: 6M83B005S001142
Panel: 7618_T2400Q_Y080 · SEL240HY(QD0-210) INNOLUX V236BJ1-P03
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de regrabación — SANYO LCE24XH15

PROCEDIMIENTO
Sin instrucciones de paso por el momento.
NOTA TÉCNICA

Nota: En SANYO LCE24XH15, un dump es una copia del contenido de la memoria NAND que se usa para recuperar el software interno cuando la placa no puede arrancar o no acepta una actualización normal. Sirve para reescribir la memoria con programador y devolver al equipo una base funcional.

Dump memoria
Datos de Memoria / DUMP — 6M83B
Archivos NAND de distintas variantes del chasis 6M83B para paneles 32 HD, 40 FHD y 32 HD Smart.
DUMP NAND 6M83B SMART/FHD/HD

Archivos de memoria — 6M83B

Archivos de memoria disponibles para respaldo o regrabación de distintas variantes del chasis 6M83B.

ARCHIVOS DISPONIBLES
6M83B_32HD_U23_NAND_CSOT_ST3151A05-8.zip
Tamaño: 62 MiB
Descargado 92 veces
Panel: SEL320HY(CD0-A00) / SEL320HY(CD0-B00) / CSOT ST3151A05-8
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
6M83B_40FHD_U23_NAND_7618_T4000Q_Y180.zip
Tamaño: 61.9 MiB
Descargado 189 veces
Software version: 6M83B004S001134
Panel: 7618_T4000Q_Y180 · SEL400FY(QD0-100) · INNOLUX V400HJ6-PE1
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
6M83B_40FHD_U23_NAND_7618_T4000Q_Y230.zip
Tamaño: 62.02 MiB
Descargado 119 veces
Software version: 6M83B004S001144
Panel: SKYWORTH SEL400FY · 7618_T4000Q_Y230
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
6M83B-0P20_32HD_SMART_NAND_Display_SEL320HY.zip
Tamaño: 115.2 MiB
Descargado 75 veces
Mainboard: 5800-A6M83B-0P20
Panel: SEL320HY
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de regrabación — 6M83B

PROCEDIMIENTO
Sin instrucciones de paso por el momento.
NOTA TÉCNICA

Nota: En 6M83B, el dump sirve para recuperar placas que quedaron con software dañado o configuraciones incompatibles de panel. Al escribir el contenido correcto en la NAND se puede restaurar el arranque y adaptar la placa a la variante funcional necesaria.

Soporte y aportes — SANYO LCE24XH15
Menú Service • Reemplazo de placa main • Falla sin audio • Chasis 6M83B
Service modelo Service 6M83B Reemplazo main Sin audio

Menú Service / Modo Servicio / Modo Fábrica — SANYO LCE24XH15

Cambiar configuraciones en el menú de service sin comprender su función puede ocasionar daños permanentes. Este acceso debe usarse solo para tareas técnicas o de reparación.

Encender el televisor.
Seleccionar el modo CATV.
Presionar la tecla SOURCE.
Ingresar la secuencia 3 1 9 5.
Se abrirán los Factory/Service OSD Menus.
Para salir del modo de fábrica, pulsar power off.

Nota: Este acceso corresponde al método publicado para el modelo SANYO LCE24XH15.

Menú Service / Modo Servicio / Modo Fábrica — 6M83B

En el chasis 6M83B también se advierte que modificar parámetros sin criterio técnico puede dejar el equipo inoperable. Antes de tocar valores conviene registrar la configuración original.

Encender el TV y ubicarlo en modo CATV.
Presionar SOURCE desde el control remoto.
Ingresar la clave 3195 para entrar al menú técnico.
Trabajar únicamente dentro de Factory/Service OSD Menus con los cambios necesarios.
Salir usando power off.

Nota: Este panel queda separado porque el método fue publicado también como contenido específico del chasis 6M83B.

Aporte técnico: Reemplazo de placa Main — SANYO LCE24XH15 / 6M83B

Se publicó un caso real de reemplazo de main en un equipo equivalente de 24". Después de reparar la fuente, la placa original quedó inservible y se probó una placa de 32", logrando encendido pero con imagen invertida y defectuosa.

Evaluar dos caminos posibles: pasar la memoria NAND de la placa vieja a la nueva, o reinstalar el firmware del modelo correcto sobre la placa reemplazada.
En el caso publicado se eligió reinstalar el firmware del modelo de 24" sobre una placa de 32".
Después de la instalación, el equipo se apagó y al volver a encender la imagen quedó correcta.
La conclusión fue que la placa puede transformarse entre ciertos modelos de 24" y 32" reinstalando el firmware adecuado para la variante final buscada.

Modelos de 24" mencionados: NOBLEX 24LD873HT, PHILCO PLD2415HT, SANYO LCE24XH15 e ILO LDH24ILO4.

Modelos de 32" mencionados: NOBLEX 32LD874HT, PHILCO PLD3225HT, SANYO LCE32XH15, ILO LDH32ILO4, JVC LT32DA360 y PIONEER PLE32HRN3.

Nota: Este aporte muestra una transformación práctica de placa por firmware, útil cuando no se consigue exactamente la misma mainboard del modelo original.

Aporte técnico: Falla sin audio — 6M83B

En la comunidad se reportó una falla de audio en la placa 6M83B incluso después de cambiar el integrado TPA3113D2.

Revisar el circuito de MUTE, especialmente la acción sobre el pin 1 del TPA3113D2.
En el caso resuelto se encontró la resistencia R232 de 10 ohm comprometida y el capacitor C154 de 1uF en corto.
Luego del reemplazo de esos componentes, sumado al cambio previo del TPA3113D2, el audio volvió a funcionar.

También se adjuntó un resumen descargable titulado “Placa 6M83B sin sonido”, útil como referencia complementaria para este tipo de reparación.

Nota: Este caso muestra que una falla sin audio puede involucrar no solo el amplificador, sino también la línea de mute y componentes asociados alrededor del circuito.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
