TODAS LAS MARCAS›SANYO›SANYO LCE32XF10
⬇ Descargas para TV

¿Tu TV se quedó en el logo, reinicia o tiene falla de firmware?

Firmware por USB para TV

Elegí una descarga individual para una TV puntual o una membresía técnica para talleres. Los datos de pago, alias y titular se muestran en la siguiente pantalla.

Importante: No aceptamos Mercado Pago. Sí aceptamos transferencia desde otras billeteras o bancos.
Comprar 1 descarga de firmware Opción 1
Comprar 1 descarga
$15.000
Para una TV puntual. Incluye acceso al archivo publicado e instrucciones.
Ver datos de pago
Consultar membresía técnica Opción 2
Membresía técnica
30 días $30.000
6 meses $70.000
1 año $100.000
Para técnicos o talleres. Acceso técnico con varias descargas.
Ver membresías

SANYO LCE32XF10

Descargas SANYO LCE32XF10: firmware USB, diagramas, dumps y manual service

Marca: SANYO Modelo: LCE32XF10 Placa: RSAG7.820.4680 Chasis: MSD309PX
SANYO LCE32XF10
descarga disponible a miembros con suscripcion activa
descarga disponible a miembros con suscripcion activa
Firmware, diagramas, manuales y memorias
  • Firmware por USB para SANYO LCE32XF10
  • Ficha técnica del modelo SANYO LCE32XF10
  • Diagrama de MainBoard RSAG7.820.4680
  • Diagrama de PowerBoard RSAG7.820.2317
  • Lista de componentes de PowerBoard RSAG7.820.2317
  • Datasheet de panel HE315FF-E01 / INNOLUX V320HJ1-PE1
  • Datasheet de panel HE315FF-E01 / INNOLUX V320HJ1-PE1 C6
  • Manual de usuario del equipo SANYO LCE32XF10
  • Manual de servicio del equipo SANYO LCE32XF10
  • Manual Service de MainBoard RSAG7.820.4680
  • Datos de memoria FLASH MX25L3205 para SANYO LCE32XF10
  • Datos de memoria N11 MX25L3205 para panel HE315FF-E01
Información técnica
Información técnica SANYO LCE32XF10
Datos técnicos y documentación detectada
Info detallada

Info detallada

Ficha
Empresa / Marca
SANYO
LCE32XF10
Modelo
LCE32XF10
Chasis
MSD309PX
Matriz
HISENSE
Control remoto
ER-22640N
Modelo compatible
NOBLEX 32LD843F · SANYO LCE32XF10 · JVC LT32DR531 · BGH BLE3212D
Placas y panel

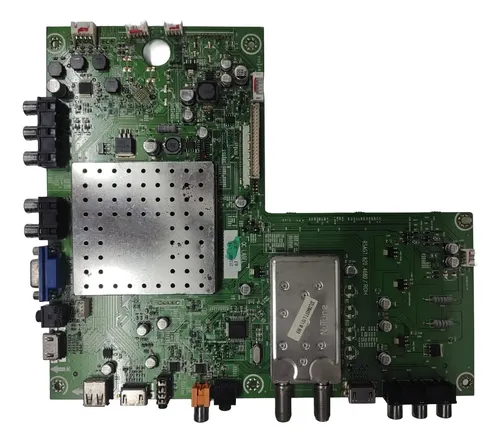

MainBoard
RSAG7.820.4680 · MSTAR MSD309PX · K24C32 · KH25L3205DM2C / MX25L3206EM2I
PowerBoard
RSAG7.820.2317 · HLE-2632WB · NCP1271 · OZ9902 · 12V/2A · 135V/0.12A LED BACKLIGHT
Panel Display
HISENSE HE315FF-E01 · INNOLUX V320HJ1-PE1 · 1920x1080 FHD 60Hz · LVDS (2 ch, 8-bit) · LVDS-51P2C8B-070C
Backlight
WLED

Documentación técnica

Ficha técnica — SANYO LCE32XF10
ficha_LCE32XF10.pdf
511.2 KiB Descargado 35 veces descarga disponible a miembros con suscripcion activa
Manual de Usuario — SANYO LCE32XF10
Descargas: No especificadas
descarga disponible a miembros con suscripcion activa
Manual Service / Diagrama — SANYO LCE32XF10
Descargas: No especificadas
descarga disponible a miembros con suscripcion activa
Diagrama — MainBoard RSAG7.820.4680
RSAG7.820.4680.pdf
5.1 MiB Descargado 1764 veces descarga disponible a miembros con suscripcion activa
Manual Service — MainBoard RSAG7.820.4680
Manual_Service_4680.pdf
1.04 MiB Descargado 3090 veces descarga disponible a miembros con suscripcion activa
Diagrama — PowerBoard RSAG7.820.2317
RSAG7.820.2317.pdf
98.84 KiB Descargado 612 veces descarga disponible a miembros con suscripcion activa
Lista de Componentes — PowerBoard RSAG7.820.2317
Lista_Componentes.2317.pdf
111.88 KiB Descargado 0 veces descarga disponible a miembros con suscripcion activa
Datasheet — HISENSE HE315FF-E01 / INNOLUX V320HJ1-PE1
CHIMEI_INNOLUX_V320HJ1-PE1.pdf
1.23 MiB Descargado 124 veces descarga disponible a miembros con suscripcion activa
Datasheet — HISENSE HE315FF-E01 / INNOLUX V320HJ1-PE1 C6
CHIMEI_INNOLUX_V320HJ1-PE1_C6.pdf
1.1 MiB Descargado 67 veces descarga disponible a miembros con suscripcion activa
Verificar panel HE315FF-E01, memoria N11 y chasis MSD309PX antes de actualizar firmware o regrabar la placa.

Firmware por USB — SANYO LCE32XF10

Actualización de firmware por USB

SANYO LCE32XF10 — Actualización de Firmware / USB

Instalación de LTDN32K26AM.bin desde menú service
Instrucciones

Procedimiento de instalación con pendrive

  • Descomprimir el archivo descargado Firmware_LCE32XF10.zip.
  • Obtener el archivo LTDN32K26AM.bin en la misma ubicación del comprimido.
  • Formatear el pendrive en FAT32.
  • Copiar el firmware LTDN32K26AM.bin al pendrive y conectarlo en la entrada USB del TV.
  • Ingresar al menú service: encender el TV, pulsar MENU, seleccionar SOUND → BALANCE, dejar Balance en 0, ingresar 1 9 6 9, esperar la M y pulsar nuevamente MENU.
  • En el menú de service seleccionar FUNCTION → Actualización de firmware → VOL+.
  • Esperar la indicación de actualización. Al terminar, el TV LED pasa a STBY.
  • Encender nuevamente el equipo e ingresar otra vez al menú de service.
  • Seleccionar CLEAR UNPROTECTLY y luego presionar VOL + para realizar el reseteo de la EEPROM.

Usar pendrive en FAT32 y verificar que el archivo binario corresponda al equipo antes de actualizar. Luego del proceso, el reseteo de EEPROM ayuda a estabilizar la configuración.

  • Firmware_LCE32XF10.zip (2.89 MiB) (Descargado 74 veces)
    descarga disponible a miembros con suscripcion activa
Datos de Memoria / DUMP
Datos de Memoria / DUMP — SANYO LCE32XF10
Archivos de memoria FLASH MX25L3205 detectados para mainboard RSAG7.820.4680.
DUMP FLASH MX25L3205 HE315FF-E01

Datos de Memoria — FLASH MX25L3205

PROCEDIMIENTO
sin instruciones de paso por el momento
NOTA TÉCNICA
El archivo detectado corresponde a una memoria FLASH MX25L3205 asociada al equipo SANYO LCE32XF10 con mainboard RSAG7.820.4680.
Este archivo es una referencia útil para recuperación de software cuando la mainboard presenta corrupción de datos o falla de arranque.
INFORMACIÓN DE DESCARGA
Datos de Memoria — FLASH MX25L3205 para RSAG7.820.4680
Archivo: 32XF10 RSAG7.820.4680 MX25L3205.rar
Tamaño: 2.89 MiB
Descargado 40 veces
descarga disponible a miembros con suscripcion activa

Datos de Memoria — N11 MX25L3205

PROCEDIMIENTO
sin instruciones de paso por el momento
NOTA TÉCNICA
El dump exacto detectado para este modelo corresponde a la memoria N11 = MX25L3205 con panel HISENSE HE315FF-E01.
En la publicación también se informa la versión de firmware leída: V02.01.00A.C0411.
INFORMACIÓN DE DESCARGA
Datos de Memoria — N11 MX25L3205 para HE315FF-E01
Archivo: LCE32XF10_N11_MX25L3205_HE315FF-E01_V02.01.00A.C0411.zip
Tamaño: 2.92 MiB
Descargado 67 veces
descarga disponible a miembros con suscripcion activa
Soporte y aportes — SANYO LCE32XF10
Service • Reset EEPROM • Diagnóstico Main • Mediciones
Service Reset Main Fuente

Menú Service / Modo Servicio / Modo Fábrica — SANYO LCE32XF10

Cambiar la configuración en el menú de servicio, sin entender el funcionamiento, puede causar daños permanentes en su televisor.

Encienda el televisor.
Pulsar botón MENU.
Seleccionar SONIDO → BALANCE.
Balance debe estar en 0.
Ubicarse sobre Balance sin pulsar OK e ingresar la secuencia 1 9 6 9.
Aparece una M en la parte superior izquierda.
Pulsar nuevamente MENU para abrir el menú de service.
Para salir pulsar Power off.

Nota: Este menú también se usa para cargar firmware y luego hacer el reseteo de la EEPROM.

Reset / Reseteo de EEPROM — SANYO LCE32XF10

Luego de la actualización de firmware, el procedimiento detectado indica realizar el reseteo de la EEPROM desde el menú de service.

Esperar que el TV LED pase a STBY al finalizar la carga del firmware.
Encender nuevamente el TV LED.
Ingresar otra vez al menú de service con la secuencia correspondiente.
Seleccionar CLEAR UNPROTECTLY.
Presionar VOL + para ejecutar el reseteo de la EEPROM.

Nota: Este paso queda publicado como cierre del proceso de firmware y ayuda a dejar limpia la configuración interna del equipo.

Aporte técnico — Main no responde / diagnóstico reportado

En los aportes del foro se reporta un caso donde la fuente enciende y entrega tensiones, pero la mainboard no responde y el TV no enciende.

Se describe una falla donde llega la tensión de encendido a la main pero no hay respuesta del televisor.
Al puentear los 5V, la fuente arranca y entrega los voltajes, pero la placa main sigue sin responder.
Se aporta como criterio práctico que si la fuente oscila y los 5V caen por debajo de 4,5V, la falla estaría en la main.
También se consulta compatibilidad con placas de otras marcas usando mismo tamaño de pantalla y mismo código de placa.

Nota: Este aporte funciona como referencia de diagnóstico cuando la fuente parece correcta pero la placa main queda inactiva.

Aporte técnico — Mediciones eléctricas RSAG7.820.2317

Se detectan mediciones eléctricas reales sobre la fuente RSAG7.820.2317 para diagnóstico de standby, primaria, secundaria y backlight.

HOT GROUND: AC 230V, C809/C810 = 310V, VZ801 = 16.4V (15.3V Stby), VD804 = 151V (151V Stby), VD822 = 17.0V (14.7V Stby).
N801 - NCP1271: Pin 6 = 15.7V (14.7V Stby), Pin 8 = 151V (151V Stby).
COLD GROUND: VD815 = 64.4V (71.5V Stby), VD817 = 11.9V (11.9V Stby), VD901 = 121.1V a 124.1V, VD902 = 120.8V a 123.7V.
N901 - OZ9902: Pin 1 = 5.74V, Pin 2 = 11.85V, Pin 3 = 2.18V, Pin 4 = 4.85V.
Líneas LED: V0P = 120.8V a 123.7V, V0N = 0.6V, V1P = 121.1V a 124.1V, V1N = 0.6V.

Nota: Estas tensiones sirven como referencia comparativa para detectar desvíos de fuente, protección o problemas en la etapa de backlight.
