SANYO LCE32XF9T

Descargas SANYO LCE32XF9T: firmware USB, diagramas, manuales y datasheet

Marca: SANYO Modelo: LCE32XF9T Placa: RSAG7.820.4680 Chasis: MSD309PX

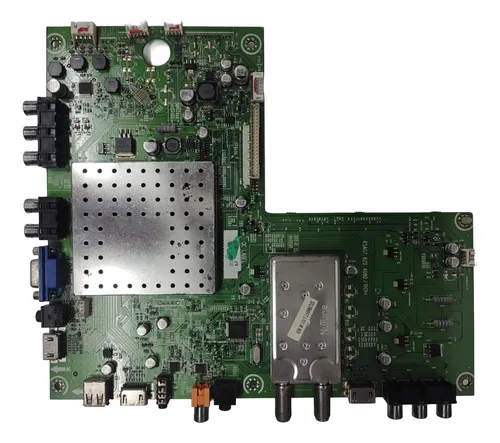

SANYO LCE32XF9T MainBoard RSAG7.820.4680
descarga disponible a miembros con suscripcion activa
descarga disponible a miembros con suscripcion activa
Firmware, diagramas, manuales y documentación técnica
  • Firmware por USB — SANYO LCE32XF9T para tuner SHARP
  • Firmware por USB — SANYO LCE32XF9T para tuner NUNTUNE
  • Diagrama — MainBoard RSAG7.820.4680
  • Diagrama — PowerBoard RSAG7.820.4406
  • Lista de Componentes — PowerBoard RSAG7.820.4406
  • Datasheet — Panel AUO T315HW07 VE
  • PDF adjunto — Driver LED para T315HW07
  • Manual de Usuario — SANYO LCE32XF9T
  • Manual Service / Diagrama — SANYO LCE32XF9T
  • Manual Service — MainBoard RSAG7.820.4680
Información técnica
Información técnica SANYO LCE32XF9T
Datos técnicos y documentación detectada
Info detallada

Info detallada

Ficha
Empresa / Marca
SANYO
LCE32XF9T
Modelo
LCE32XF9T
Chasis
MSD309PX
Matriz
HISENSE
Control remoto
ER-22640N
Modelo compatible
NOBLEX 32LD840FT · SANYO LCE32XF9T · JVC LT32DR530
Placas y panel
MainBoard
RSAG7.820.4680 · MSTAR MSD309PX · K24C32 · KH25L3205DM2C / MX25L3206EM2I
PowerBoard
RSAG7.820.4406 · HLP-2637WH · NCP1271 · STK0765BF
Panel Display
AUO T315HW07 VE · 1920x1080 FHD · 60Hz · LVDS (2 ch, 8-bit) · LVDS-51P2C8B-049A
Conectores y alimentación
LVDS: P-TWO 187059-51221 · 12.0V 0.56A · Backlight: CviLux CI0114M1HR0-NH · 24.0±1.2V 1.86A
Driver LED Inverter
Sin Info: por el momento
T-CON
Sin Info: por el momento

Documentación técnica

Manual de Usuario — SANYO LCE32XF9T
Sin Info: por el momento
Descargas: No especificadas descarga disponible a miembros con suscripcion activa
Manual Service / Diagrama — SANYO LCE32XF9T
Sin Info: por el momento
Descargas: No especificadas descarga disponible a miembros con suscripcion activa
Diagrama — MainBoard RSAG7.820.4680
RSAG7.820.4680.pdf
5.1 MiB Descargado 1764 veces descarga disponible a miembros con suscripcion activa
Manual Service — MainBoard RSAG7.820.4680
Manual_Service_4680.pdf
1.04 MiB Descargado 3090 veces descarga disponible a miembros con suscripcion activa
Diagrama — PowerBoard RSAG7.820.4406
RSAG7.820.4406.pdf
67.42 KiB Descargado 407 veces descarga disponible a miembros con suscripcion activa
Lista de Componentes — PowerBoard RSAG7.820.4406
Lista_Componentes.4406.pdf
170.26 KiB Descargado 0 veces descarga disponible a miembros con suscripcion activa
Datasheet — AUO T315HW07 VE
AUO_T315HW07_VE.pdf
1.48 MiB Descargado 193 veces descarga disponible a miembros con suscripcion activa
PDF adjunto — Driver LED para T315HW07
t315hw07_v8_led_driver_bd_31t14-d06_198.pdf
40.04 KiB Descargado 57 veces descarga disponible a miembros con suscripcion activa
Verificar el modelo indicado en el menú service antes de cargar firmware, ya que el archivo cambia según el sintonizador de la placa.

Firmware por USB — SANYO LCE32XF9T / RSAG7.820.4680

Actualización de firmware por USB

SANYO LCE32XF9T — Actualización de Firmware / USB

Carga desde menú service según el modelo de tuner detectado
Instrucciones

Procedimiento de instalación con pendrive

  • Ingresar al menú de service con el control remoto de usuario: encender el TV, pulsar MENU, seleccionar SOUND → BALANCE, dejar Balance = 0, ingresar 1 9 6 9, esperar la M en pantalla y pulsar nuevamente MENU.
  • Presionar MENU e identificar el modelo que aparece indicado abajo en el menú de service.
  • Anotar el modelo informado, por ejemplo LTDN32K20AM o LTDN32K26AM.
  • Descargar el archivo de firmware que coincida exactamente con el nombre indicado en el menú de service.
  • Descomprimir el archivo descargado. El archivo resultante debe quedar como LTDN32KxxAM.bin.
  • Formatear el pendrive en FAT32.
  • Copiar el firmware LTDN32KxxAM.bin al pendrive y conectarlo en la entrada USB del TV.
  • En el menú de service seleccionar FUNCTION → Actualización de firmware → VOL+.
  • Esperar el mensaje de actualización. Al terminar el proceso, el TV LED pasa a STBY.
  • Encender nuevamente el TV LED e ingresar otra vez al menú de service.
  • Seleccionar CLEAR UNPROTECTLY y luego presionar VOL + para el reseteo de la EPROM.

Antes de cargar firmware, revisar bien el modelo mostrado en el menú de service. Si se usa el archivo de otro tuner, la actualización puede no corresponder a la placa.

  • LTDN32K20AM_TUNER_SHARP.zip (2.89 MiB) (Descargado 34 veces)
    descarga disponible a miembros con suscripcion activa
  • LTDN32K26AM_TUNER_NUNTUNE.zip (2.93 MiB) (Descargado 16 veces)
    descarga disponible a miembros con suscripcion activa
Soporte y aportes — SANYO LCE32XF9T
Service • Reset • Firmware • Panel
Service Reset Firmware Panel

Menú Service / Modo Servicio / Modo Fábrica — SANYO LCE32XF9T

Cambiar la configuración en el menú de servicio sin entender el funcionamiento puede causar daños permanentes en su televisor.

Encienda el televisor.
Pulsar botón MENU.
Seleccionar SONIDO → BALANCE.
Cuando Balance esté en 0, ingresar la secuencia 1 9 6 9.
Aparece una M a la izquierda superior de la pantalla.
Pulsar MENU para abrir el menú de service.
Para salir pulsar Power off.

Nota: Este acceso también se usa para identificar el modelo interno antes de descargar el firmware correcto.

Reset / Restaurar a Valores de Fábrica — SANYO LCE32XF9T

El reinicio detectado para este equipo se realiza desde el menú de service después de cargar el firmware.

Actualizar el firmware desde FUNCTION → Actualización de firmware → VOL+.
Esperar que el TV LED pase a STBY al finalizar el proceso.
Encender el equipo e ingresar nuevamente al menú de service.
Seleccionar CLEAR UNPROTECTLY.
Presionar VOL + para realizar el reseteo de la EPROM.

Nota: Este borrado de memoria de configuración ayuda a dejar estable el equipo después de la actualización.

Aporte técnico — Identificación de firmware correcto

Para este modelo no se debe cargar cualquier archivo. El firmware cambia según el modelo interno mostrado en el menú de service.

Entrar al menú service y mirar el modelo indicado en la parte inferior.
Anotar si corresponde LTDN32K20AM o LTDN32K26AM.
Descargar el archivo que coincida exactamente con ese nombre.
Tener en cuenta el tipo de sintonizador que utiliza la placa main antes de instalar el firmware.

Nota: En este chasis la elección correcta del archivo depende del tuner detectado en la mainboard.

Aporte técnico — Panel AUO T315HW07 VE

El panel detectado para este modelo es AUO T315HW07 VE y se publican datos básicos de alimentación y conectividad.

Resolución publicada: 1920x1080 FHD 60Hz.
Interfaz LVDS: LVDS (2 ch, 8-bit) con conector LVDS-51P2C8B-049A.
Conector LVDS: P-TWO 187059-51221 con alimentación 12.0V 0.56A.
Backlight: WLED con conector CviLux CI0114M1HR0-NH y alimentación 24.0±1.2V 1.86A.
Driver LED Inverter y T-CON: Sin Info: por el momento.

Nota: Verificar panel y conector LVDS antes de reemplazar placa o cargar firmware, para evitar incompatibilidades de imagen.
