SANYO LCE32XH10

Cambiar la configuración en el menú de servicio, sin entender el funcionamiento, puede causar daños permanentes en su televisor.

Encienda el televisor.

Pulsar botón MENU.

Seleccionar SONIDO → BALANCE.

BALANCE debe estar en 0.

Ubicarse sobre Balance sin pulsar OK e ingresar la secuencia 1 9 6 9.

Aparece una M en la parte superior izquierda de la pantalla.

Pulsar MENU para abrir el menú de SERVICE.

Para salir pulsar Power off.

Nota: Este acceso se usa también para actualizar firmware y luego realizar el borrado de la EEPROM.

El reinicio detectado para este modelo se realiza como parte del cierre del procedimiento de firmware.

Esperar que el TV LED pase a STBY al terminar la actualización.

Encender nuevamente el equipo.

Volver a ingresar al menú de service con la secuencia indicada.

Seleccionar CLEAR UNPROTECTLY.

Presionar VOL + para realizar el reseteo de la EEPROM.

Nota: Este borrado de memoria de configuración ayuda a dejar estable el equipo después de la actualización por USB.

Este procedimiento permite encender y verificar la fuente RSAG7.820.4561 de forma independiente, sin conectar la placa main.

Para que la fuente abandone el modo standby, realizar un puente entre colector y emisor del transistor V917 – MMBT2222A.

Una vez activada la fuente, para encender el backlight realizar un puente entre colector y emisor del transistor V912 – MMBT2907.

Con ambos puentes aplicados, verificar tensiones de referencia: VD817 = 12.2V, VD815 = 67.4V, VD904 = 137.3V.

Comprobar además LED+ = 137.4V y LED- = 0.81V.

Nota: Los puentes son solo para prueba y diagnóstico. No deben quedar aplicados durante el funcionamiento normal del equipo.

En esta fuente se reporta una falla donde el backlight enciende brevemente y luego se apaga, aun cuando las tensiones aparentan ser correctas.

Revisar la red de resistencias de sensado que va desde la alimentación VLED hacia el pin 2 del integrado N901.

Las resistencias involucradas son R993, R996 y R995.

En el caso técnico publicado, la resistencia R993, cuyo valor nominal es 510kΩ, medía aproximadamente 360kΩ.

Reemplazar R993 y revisar o reemplazar el resto del conjunto de sensado para restablecer el funcionamiento del backlight.

Nota: Una leve desvalorización en el divisor de sensado puede activar las protecciones del driver y provocar apagados intermitentes difíciles de detectar.

En la fuente RSAG7.820.4561 se publica una modificación para reducir la corriente del backlight y mejorar la vida útil de los LEDs.

Localizar las resistencias R972, R973, R974 y R985 asociadas al pin 14 (FB) del integrado N901 – AP3041.

Estas resistencias forman el divisor resistivo del lazo de retroalimentación del driver de backlight.

Para reducir la corriente suministrada a los LEDs, retirar las resistencias R972 y R973.

Luego verificar brillo, tensiones VLED y estabilidad general del sistema.

Nota: Reducir la corriente baja el estrés térmico y puede extender la vida útil del backlight, aunque también puede disminuir el brillo final.

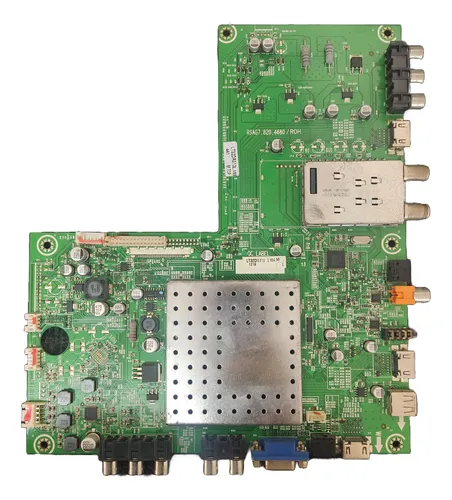

En los comentarios del foro se describen casos donde la fuente entrega tensiones, pero la placa main no responde y el televisor no enciende.

Se reporta una falla donde llega la tensión de encendido a la main, pero el TV no responde.

Al puentear los 5V, la fuente enciende y entrega voltajes, pero la placa main sigue sin arrancar.

Como referencia práctica, se indica que si la fuente oscila y los 5V caen por debajo de 4,5V, la falla estaría en la main.

También se menciona como consulta frecuente la compatibilidad de placas similares de otras marcas con el mismo código y tamaño de pantalla.

Nota: Este aporte sirve como guía rápida de diagnóstico cuando la fuente parece correcta pero la mainboard queda completamente inactiva.
