SANYO LCE32XH16 / LCE32XH16X

Descargas SANYO LCE32XH16 y LCE32XH16X: firmware USB, diagramas, PDF técnicos y dumps de memoria (PDF/ZIP)

Marca: SANYO Modelo: LCE32XH16 / LCE32XH16X Placa: 5823-A6M77B-0P00 Chasis: 6M77B
SANYO LCE32XH16 / LCE32XH16X
descarga disponible a miembros con suscripcion activa
descarga disponible a miembros con suscripcion activa
Firmware, diagramas, PDF técnicos y memorias
  • Firmware USB — 6M77B HD
  • Firmware USB — 6M77B FHD
  • Diagrama MainBoard — 5823-A6M77B-0P00
  • PDF técnico — IC de fuente FA8A00
  • Manual de Usuario — SANYO LCE32XH16 / LCE32XH16X
  • Dump NAND HD — TC58NVG0S3HTA00 para panel SEL320HY(BD0-B11)
  • Dump EEPROM HD — 24C32
  • Dump NAND FHD — TC58NVG0S3HTA00
Información técnica
Información técnica SANYO LCE32XH16 / LCE32XH16X
Datos técnicos y documentación detectada
Info detallada

Info detallada

Ficha
Empresa / Marca
SANYO
LCE32XH16 / LCE32XH16X
Modelo
LCE32XH16 / LCE32XH16X
Chasis
6M77B
Matriz
SKYWORTH
Control remoto
HS-2009J-00 / RM-C2088 / LCD-486
Panel Display
SEL320HY(BD0-B11) (BOE HV320WHB-N80 CELL) · 1366×768 HD · 60Hz · LVDS (1 ch, 8-bit) · LVDS-30P1C8B-015D · 12.0V/550mA
Modelo compatible
NOBLEX EB32X4000 / EB32X4000X · PHILCO PLD3216HT / PLD3216HTX · JVC LT32DA370

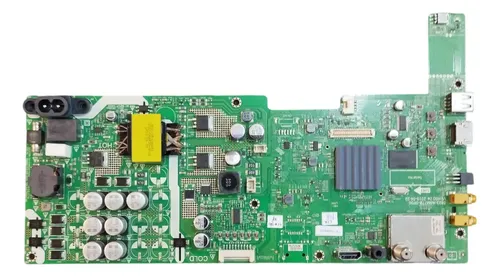

Placas y conectividad
MainBoard + PowerBoard
5823-A6M77B-0P00
Empresa de placa
SKYWORTH
IC de fuente
U0D1 = FA8A00

Documentación técnica

Manual de Usuario — SANYO LCE32XH16 / LCE32XH16X
Sin Info: por el momento
Descargas: No especificadas descarga disponible a miembros con suscripcion activa
Diagrama MainBoard — 5823-A6M77B-0P00
5823-A6M77B-0P00_SOLO_DIAGRAMA_MAIN
603.62 KiB Descargado 638 veces descarga disponible a miembros con suscripcion activa
PDF técnico — IC de fuente FA8A00
FA8A00N
666.72 KiB Descargado 184 veces descarga disponible a miembros con suscripcion activa
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.

Firmware por USB — 6M77B / SANYO LCE32XH16 / LCE32XH16X

Firmware por USB

SANYO LCE32XH16 / LCE32XH16X — Actualización de Firmware por USB

Instalación normal desde el menú del televisor
Instrucciones

Instrucciones de instalación con pendrive

  • Descargar el firmware y descomprimir el archivo hasta obtener MstarUpgrade.bin.
  • Copiar MstarUpgrade.bin en un pendrive.
  • Insertar el pendrive en alguno de los puertos USB del TV.
  • Entrar a Configuración → Actualización de software (USB).
  • Confirmar la actualización y esperar hasta que finalice. El televisor se reiniciará automáticamente.

Antes de cargar firmware, conviene verificar si el equipo es HD o FHD. También es recomendable usar un pendrive limpio y dejar solo el archivo de actualización.

  • 6M77B_HD_20160908.zip (51.05 MiB) (Descargado 124 veces)
    descarga disponible a miembros con suscripcion activa
  • 6M77B_FHD_20160908.zip (51.06 MiB) (Descargado 88 veces)
    descarga disponible a miembros con suscripcion activa
Datos de Memoria / DUMP
Datos de Memoria / DUMP — SANYO LCE32XH16 / LCE32XH16X
Archivos de memoria NAND y EEPROM para chasis 6M77B.
DUMP NAND EEPROM 6M77B

Datos de Memoria — NAND HD TC58NVG0S3HTA00

PROCEDIMIENTO
sin instruciones de paso por el momento
NOTA TÉCNICA
Archivo leído de memoria NAND para chasis 6M77B y panel SEL320HY(BD0-B11). Este respaldo sirve como base para recuperación cuando la información original se corrompe.
Corresponde al chip TC58NVG0S3HTA00. Debe respetarse compatibilidad de panel y versión antes de grabarlo.
INFORMACIÓN DE DESCARGA
Dump NAND HD — TC58NVG0S3HTA00 para panel SEL320HY(BD0-B11)
Archivo: 6M77B_HD_U1_TC58NVG0S3HTA00_SEL320HY(BD0-B11).zip
Tamaño: 61.9 MiB
Descargado 64 veces
descarga disponible a miembros con suscripcion activa

Datos de Memoria — EEPROM HD 24C32

PROCEDIMIENTO
sin instruciones de paso por el momento
NOTA TÉCNICA
Archivo de EEPROM para versión HD del chasis 6M77B. Este tipo de memoria suele guardar parámetros de configuración y ajustes de funcionamiento.
Antes de regrabar una EEPROM conviene respaldar el contenido original para poder volver atrás si el equipo cambia de comportamiento.
INFORMACIÓN DE DESCARGA
Dump EEPROM HD — 24C32
Archivo: 6M77B_HD_U2_24C32.zip
Tamaño: 1.71 KiB
Descargado 55 veces
descarga disponible a miembros con suscripcion activa

Datos de Memoria — NAND FHD TC58NVG0S3HTA00

PROCEDIMIENTO
sin instruciones de paso por el momento
NOTA TÉCNICA
También se detecta un archivo NAND para versión FHD del chasis 6M77B. Este respaldo no corresponde al panel HD publicado en la ficha del modelo.
Debe usarse solo cuando el equipo y la versión de panel coincidan con esa variante FHD.
INFORMACIÓN DE DESCARGA
Dump NAND FHD — TC58NVG0S3HTA00
Archivo: 6M77B_FHD_U1_TC58NVG0S3HTA00.zip
Tamaño: 61.86 MiB
Descargado 58 veces
descarga disponible a miembros con suscripcion activa
Soporte y aportes — SANYO LCE32XH16 / LCE32XH16X
Modo Service • Mediciones eléctricas • Fuente
Service Mediciones Fuente

Modo Servicio / Modo Fábrica — 6M77B

Cambiar la configuración en el menú de servicio sin entender el funcionamiento puede causar daños permanentes en tu televisor.

Encender el TV y seleccionar modo CATV.
Presionar SOURCE.
Ingresar la secuencia 3 1 9 5 para abrir Factory/Service OSD Menus.
Para salir, pulsar power off.

Nota: Antes de tocar parámetros internos, conviene guardar o anotar los valores originales.

Mediciones eléctricas — 6M77B

Se detectan valores de referencia publicados para diagnóstico en HOT GROUND y COLD GROUND.

COLD GROUND: D1D2 = 12.3V (12.3V Stby) · D1D1 = 24.9V (29.6V Stby) · LED+ = 54.4V (29.5V Stby) · U2P2 = 1.52V
HOT GROUND: CE1 = 294V (299V Stby) · D1D0 = 18.0V (16.8V Stby)

Nota: Estos valores sirven como referencia comparativa de diagnóstico y deben interpretarse con el equipo en las mismas condiciones de prueba.

Dato técnico — IC de fuente 6M77B

Se detecta un dato técnico adicional para la fuente del chasis 6M77B.

IC de la fuente: U0D1 = FA8A00.

Nota: También se detecta un PDF técnico específico del componente FA8A00 para consulta de servicio.
