SANYO LCE32XH16DX

Descargas SANYO LCE32XH16DX: firmware USB, diagramas, manuales, dump NAND / EEPROM y datos técnicos de fuente (PDF/ZIP)

Marca: SANYO Modelo: LCE32XH16DX MainBoard: 5800-A6M83B-0P00 Chasis: 6M83B
SANYO LCE32XH16DX
descarga disponible a miembros con suscripcion activa
descarga disponible a miembros con suscripcion activa
Firmware, diagramas, manuales, memorias y datos técnicos
  • Firmware — SANYO LCE32XH16DX / 6M83B_32E4600
  • Firmware — 6M83B 32HD Display CSOT ST3151A05-8
  • Firmware — 6M83B 32HD Display LGD LCD320DXJ-SFE1
  • Firmware — Instalación forzada USB para chasis 6M83B
  • Diagrama — MainBoard 6M83B / 5800-A6M83B-0P00
  • PDF técnico — IC de fuente FA8A00
  • Manual de Usuario — SANYO LCE32XH16DX
  • Manual Service / Diagrama — SANYO LCE32XH16DX
  • Manual Service — 6M83B
  • Datos de Memoria / DUMP — NAND U23 TC58NVG0S3HTA00
  • Datos de Memoria / DUMP — EEPROM U10 24CXX / 24C32
  • Datos de Memoria / DUMP — 32HD Smart NAND 0P20
Información técnica
Información técnica SANYO LCE32XH16DX
Datos técnicos y documentación detectada
Info detallada

Info detallada

Ficha
Empresa / Marca
SANYO
LCE32XH16DX
Modelo
LCE32XH16DX
Chasis
6M83B
Matriz
SKYWORTH
Control remoto
HS-2009J-00 / RM-C2088 / LCD-486
Panel Display
SDL320HY(CD0-913)(97) / CSOT ST3151A05-8 CELL · 1366×768 HD · LVDS (1 ch, 8-bit) · LVDS-30P1C8B-015C
Modelo compatible
NOBLEX EA32X4000 / EA32X4000X · NOBLEX DC32X4000 / DC32X4000X · PHILCO PLD3216HTDX
Placas y componentes

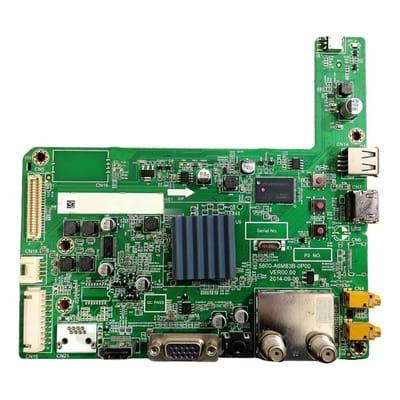

MainBoard
5800-A6M83B-0P00
PowerBoard
5800-L3L02G-W000 / 168P-L3L02G-W0
SoC / MainChip
U9 = MSD6308RT
EEPROM
U10 = 24CXX
NAND FLASH
U23 = TC58NVG0S3HTA00
Audio AMP
U15 = TPA3113D2
PowerBoard detalle
U1 = TEA1733 · U102 = BD9486F · Q1 = TK14G65W · D11 = HBR20100 · D12 = HBR20200 · D15 = MBRS10150

Documentación técnica

Manual de Usuario — SANYO LCE32XH16DX
Sin Info: por el momento
Descargas: No especificadas descarga disponible a miembros con suscripcion activa
Manual Service / Diagrama — SANYO LCE32XH16DX
Sin Info: por el momento
Descargas: No especificadas descarga disponible a miembros con suscripcion activa
Diagrama — 6M83B
Diagrama_6M83B
1.54 MiB Descargado 2127 veces descarga disponible a miembros con suscripcion activa
Manual Service — 6M83B
Manual_Service_6M83B
5.01 MiB Descargado 3860 veces descarga disponible a miembros con suscripcion activa
PDF técnico — IC de fuente FA8A00
FA8A00N
666.72 KiB Descargado 194 veces descarga disponible a miembros con suscripcion activa
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.

Firmware por USB — 6M83B / SANYO LCE32XH16DX

Firmware por USB

SANYO LCE32XH16DX — Actualización de Firmware por USB

Instalación normal desde menú del televisor
Instrucciones

Instrucciones de instalación con pendrive

  • Descargar el firmware y descomprimir el archivo hasta obtener MstarUpgrade.bin.
  • Formatear el pendrive en FAT32 y copiar MstarUpgrade.bin en la raíz del USB.
  • Conectar el pendrive en el puerto USB del TV.
  • Ingresar a Funciones → Actualizar SW (USB) o Configuración → Actualización de software (USB) y confirmar la actualización.
  • Esperar hasta que el TV se reinicie automáticamente.
  • Luego entrar al menú service con TV en CATV → SOURCE → 3195 y ejecutar SYSTEM SETTING → Restore Factory Default → OK.

Para este modelo conviene priorizar el firmware exacto 6M83B_32E4600.zip. También puede ser útil contrastar el panel antes de usar los paquetes genéricos 6M83B de 32HD.

  • 6M83B_32E4600.zip (Descargas: No especificadas)
    descarga disponible a miembros con suscripcion activa
  • 6M83B_32HD_Display_CSOT_ST3151A05-8.zip (51.08 MiB) (Descargado 1637 veces)
    descarga disponible a miembros con suscripcion activa
  • 6M83B_32HD_Display_LGD_LCD320DXJ-SFE1.zip (50.71 MiB) (Descargado 4104 veces)
    descarga disponible a miembros con suscripcion activa
Firmware forzado por USB

SANYO LCE32XH16DX — Instalación Forzada de Firmware por USB

Método de arranque con botón VOLUMEN +
Instrucciones

Guía de instalación forzada

  • Descargar y descomprimir el firmware hasta obtener MstarUpgrade.bin.
  • Copiar el archivo a un pendrive y conectarlo al TV.
  • Mantener presionado el botón VOLUMEN + y encender con el Power del TV.
  • Esperar unos 10 segundos hasta que el equipo encienda y soltar VOLUMEN +.
  • Cuando finalice la instalación, volver a entrar a CATV → SOURCE → 3195 y ejecutar Restore Factory Default.

En aportes de taller se menciona que este modelo tiene 3 botones traseros. También se menciona que, en caso extremo, puede forzarse el booteo desde USB por UART.

  • 6M83B_32HD_Display_CSOT_ST3151A05-8.zip (51.08 MiB) (Descargado 1637 veces)
    descarga disponible a miembros con suscripcion activa
  • 6M83B_32HD_Display_LGD_LCD320DXJ-SFE1.zip (50.71 MiB) (Descargado 4104 veces)
    descarga disponible a miembros con suscripcion activa
Datos de Memoria / DUMP
Datos de Memoria / DUMP — SANYO LCE32XH16DX
Archivos NAND y EEPROM para plataforma 6M83B.
DUMP NAND EEPROM 6M83B

Datos de Memoria — NAND U23 TC58NVG0S3HTA00

PROCEDIMIENTO
sin instruciones de paso por el momento
NOTA TÉCNICA
La NAND principal del chasis 6M83B se identifica como U23 = TC58NVG0S3HTA00. En esta familia, el dump es útil cuando el software interno está dañado o después de una corrupción de datos.
Para este modelo se detectan variantes exactas y genéricas de 32HD. Conviene respetar panel y versión antes de grabar.
INFORMACIÓN DE DESCARGA
Dump NAND exacto publicado para LCE32XH16DX
Archivo: 6M77B_HD_U1_TC58NVG0S3HTA00_SEL320HY(BD0-B11).zip
Descargas: No especificadas
descarga disponible a miembros con suscripcion activa
Dump NAND 32HD — CSOT ST3151A05-8
Archivo: 6M83B_32HD_U23_NAND_CSOT_ST3151A05-8.zip
Tamaño: 62 MiB
Descargado 118 veces
descarga disponible a miembros con suscripcion activa
Dump NAND 32HD Smart — placa 0P20
Archivo: 6M83B-0P20_32HD_SMART_NAND_Display_SEL320HY.zip
Tamaño: 115.2 MiB
Descargado 101 veces
descarga disponible a miembros con suscripcion activa

Datos de Memoria — EEPROM U10 24CXX / 24C32

PROCEDIMIENTO
sin instruciones de paso por el momento
NOTA TÉCNICA
La memoria de parámetros del chasis 6M83B se identifica como U10 = 24CXX. En respuestas de taller también se la menciona como el punto donde se guardan cambios del menú service.
Si el equipo no guarda ajustes como TI Mode o queda con imagen en negativo después de apagar, conviene revisar esta EEPROM.
INFORMACIÓN DE DESCARGA
Dump EEPROM exacto publicado para LCE32XH16DX
Archivo: 6M77B_HD_U2_24C32.zip
Descargas: No especificadas
descarga disponible a miembros con suscripcion activa
Soporte y aportes — SANYO LCE32XH16DX
Service • Modo negativo • Audio • Botones físicos
Service TI Mode Audio Botones

Modo Servicio / Modo Fábrica — 6M83B

Cambiar la configuración en el menú de servicio sin entender el funcionamiento puede causar daños permanentes en el televisor.

Encender el TV y seleccionar modo CATV.
Presionar SOURCE.
Ingresar la secuencia 3 1 9 5 para abrir Factory/Service OSD Menus.
Para salir del menú, pulsar power off.

Nota: Después de actualizar firmware, se recomienda ejecutar Restore Factory Default desde SYSTEM SETTING.

Aporte técnico — Imagen en negativo / TI Mode no guarda

Se reporta un caso donde al cambiar TI Mode en el menú service, la imagen vuelve a normal, pero al apagar el TV el cambio no se conserva.

Ingresar al menú service, modificar la opción TI Mode y comprobar si la imagen sale del modo negativo.
Si al reiniciar el TV el cambio no queda grabado, revisar la memoria EEPROM U10.
Con programador, se sugiere leer la EEPROM, borrarla y volver a grabarla con su propio contenido para verificar integridad.

Nota: En este chasis los cambios del menú service se guardan en la EEPROM U10.

Aporte técnico — Falla sin audio

En esta plataforma se detectan aportes reales de taller para una falla de audio ausente.

Revisar primero el circuito de MUTE y el pin 1 del TPA3113D2.
En un caso resuelto, se reemplazaron R232 de 10 ohm y C154 de 1 µF en corto, además del TPA3113D2.
Otro técnico reporta que, aun midiendo bien esos componentes fuera de placa, el problema pudo estar relacionado con falsos contactos en esa zona.

Nota: También se reportó un caso donde había audio por auriculares, pero no por parlantes.

Dato práctico — Botones físicos del televisor

En respuestas de usuarios se aclara que este modelo dispone de botones traseros, útil cuando falla el control remoto o para carga de firmware.

Se menciona que el TV tiene 3 botones atrás, incluyendo el de encendido.
Ese dato es útil para instalación forzada, encendido manual o programación de control universal.

Nota: También se menciona la posibilidad de forzar el booteo desde USB por UART en trabajos de taller avanzados.
